Pålitelig produsent av amerikansk type understasjon

Når byplanleggere står overfor mangel på land og skyhøye eiendomskostnader i boligsamfunn, spør de: Hvilken transformatorstasjonskonfigurasjon gir det minste fotavtrykket uten å gå på bekostning av påliteligheten for utendørs distribusjonsnettverk? Lugao Power Co., Ltd. svarer på dette med våre American Type Substation-løsninger, konstruert med et særegent treromsdesign—transformator-, høyspent- og lavspentseksjoner—med en fullstendig forseglet oljenedsenket transformatorenhet som opptar omtrent en tredjedel til en femtedel av volumet av europeisk distribusjonsplass, noe som gjør den til det ultimate volumet av europeisk distribusjon.

Hvordan velge mellom amerikansk ogTransformatorstasjoner av europeisk typefor ditt prosjekt?

Når de evaluerer kvalifiserte leverandører av boks-type transformatorstasjoner, spør ingeniøranskaffelsesteam ofte: Bør vi spesifisere amerikanske eller europeiske designstandarder for distribusjonsnettverket vårt? Svaret avhenger av tilgjengelig område, regionale nettpreferanser og installasjonsmiljø.



Transformatorstasjoner av amerikansk type har en særegen design med tre rom - transformator-, høyspent- og lavspentseksjoner - med transformatorrommet som vanligvis bruker en fullstendig forseglet, oljenedsenket enhet. Denne designen legger vekt på kompakt fotavtrykk, og tilbyr omtrent en tredjedel til en femtedel av volumet av enheter av europeisk type med tilsvarende kapasitet. Det reduserte volumet gjør den spesielt egnet for utendørs installasjoner i boligsamfunn, urbane distribusjonsnettverk og plassbegrensede gårdsplasser der arealkostnadene er uoverkommelige.

I motsetning til den rombaserte europeiske designen som prioriterer tjenestetilgang, er den amerikanske konfigurasjonen optimalisert for tetthet. Den forseglede tankdesignen eliminerer behovet for ekspansive vedlikeholdskorridorer, og tillater installasjon i trange rom som veikanter, små bruksområder eller i boligområder. Denne plasseffektiviteten oversetter direkte til betydelige kostnadsbesparelser for landerverv for utviklere og verktøy.

Hvordan sikrer Lugao dielektrisk integritet i et kompakt kabinett?

Transformatorstasjoner av amerikansk type må tåle lynstøt, svitsjeoverspenninger og kontinuerlig lastindusert termisk stress innenfor et betydelig redusert volum.LugaoAmerikanske understasjoner er konstruert med høy-dielektriske fundamenter validert gjennom strenge tester: strømfrekvens tåler ved 42 kV i ett minutt og lynimpuls tåler ved 75 kV på høyspentsiden. Disse tersklene oppfyller eller overskrider både amerikanske (ANSI/IEEE) og internasjonale standarder, og beskytter interne transformatorviklinger og bryterutstyrskomponenter mot nettforstyrrelser.



Den kompakte designen krever overlegen termisk styring. Vår fulllasttemperaturøkning – omtrent 45,1 K på høyspenningsviklinger og 52,9 K på lavspentviklinger – holder seg konsekvent innenfor IEEE foreskrevne grenser. Innkapslingsdesignet inkluderer optimaliserte ventilasjonsveier og varmeavledende overflater som aktivt kanaliserer varme bort fra kritiske komponenter, og forhindrer lokaliserte hotspots som forringer papirisolasjonen og akselererer oljealdring i det forseglede tankmiljøet.

Hvilke struktur- og miljøvern er integrert?

Utsatt for vær, støv og utilsiktede påvirkninger, fungerer den kompakte transformatorstasjonen som det første forsvaret mot miljøforringelse. Lugao understasjoner av amerikansk type oppnår IP44-beskyttelsesklassifiseringer, og gir effektiv motstand mot inntrengning av faste partikler og vannsprut, noe som gjør dem ideelle for åpne gårdsinstallasjoner som er utsatt for vær og vind. Konstruert av korrosjonsbestandig stål med anti-korrosjon overflatebehandlinger, tåler huset ekstreme omgivelsestemperaturer, høy luftfuktighet og korrosive kystatmosfærer, og sikrer strukturell integritet i flere tiår med bruk.



Det fullt forseglede transformatorrommet gir et ekstra lag med miljøbeskyttelse. I motsetning til konvensjonelle oljefylte enheter som krever konservatortanker og silikagelpuster, har Lugaos amerikanske enheter en fullstendig forseglet design som forhindrer inntrenging av fuktighet og oljeoksidasjon, og eliminerer vedlikeholdet forbundet med utskifting av puster og oljepåfylling.

Hvordan tåler Lugao kortslutningsevne i kompakte design?

Distribusjonsnettverk opplever uunngåelig feilstrømmer. En transformatorstasjons evne til å overleve disse hendelsene uten innvendig deformasjon eller samleskinneskade er ikke omsettelig. Lugao amerikanske understasjoner er testet for kortslutningsmotstand – eksempler inkluderer 20 kA RMS på høyspenningssiden – med inspeksjoner etter test som bekrefter samleskinnenes integritet og null strukturell deformasjon. Den kompakte, stive tankstrukturen forbedrer faktisk den mekaniske styrken ved å minimere indre spenn som kan avbøyes under elektromagnetiske krefter, og forsikrer prosjektingeniører om at våre understasjoner opprettholder systemstabilitet under de mest krevende feilforholdene.

Hvilke kapasitets-, spennings- og konfigurasjonsalternativer kan Lugao levere?

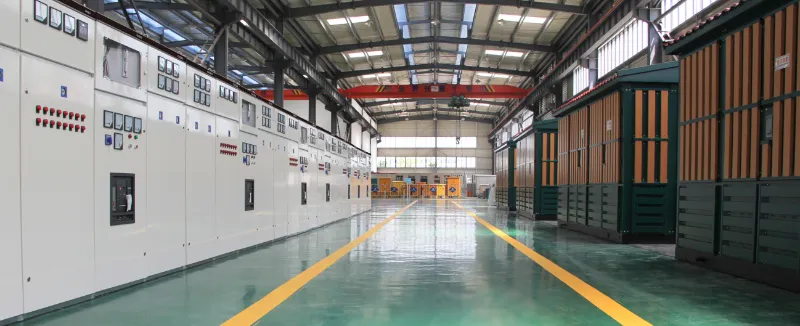

Lugaos ISO9001- og SGS-sertifiserte produksjonsverksted, utstyrt med profesjonelle samlebånd og testrom med full effekt, produserer understasjoner av amerikanske type i strengt samsvar med ANSI, IEEE, GB, CE og CCC internasjonale standarder, og støtter direkte plug-and-play-distribusjon uten kostbare endringer på stedet.

Spenningsklasser og kapasitetsområder

30kV / 35kV amerikansk understasjon:Designet for distribusjonsstasjoner, vindparkkollektorsystemer og tunge industrisoner som krever transformasjon av middels spenning med robust kortslutningsmotstand og lave partielle utladningsnivåer. Har den kompakte utformingen med tre rom som er optimalisert for utendørs installasjon.
24kV (20kV) Smart/Compact Box understasjon： Utstyrt med intelligente moduler på både HV- og LV-sider, som muliggjør fjernkontroll, sensing, signalering og regulering for statlige nettautomatiseringsapplikasjoner. Egnet for urbane høyhus, bolighus og kommunal infrastruktur.
11kV / 10kV distribusjonsstasjon:Ideell for kommersielle komplekser, boligsamfunn og landlige elektrifiseringsprosjekter. Har en korrugert tankdesign eller tørr-type transformatoralternativer, eliminerer konservatorvedlikeholdskrav og sikrer pålitelig drift i tøffe utendørsmiljøer.

Transformator- og koblingsutstyr

Lugao tilbyr fleksible interne konfigurasjoner for å matche spesifikke prosjektkrav:

· Transformatortype: Helt forseglet oljenedsenket(S9, S11, S13, SH15) eller tørrtype (SCB10, SCB11, SCBH15) alternativer, tilpasset brannsikkerhet og miljøpreferanser. Den forseglede tankdesignen eliminerer behovet for vedlikehold av oljekonservator og puste.

· Høyspenningsbryter:XGN15-, HXGN17- eller KYN28A-skap med belastningsbryter eller vakuumbryterkonfigurasjoner, støttende ringnettverk, terminal eller dobbel strømforsyningsmodus.

· Lavspentdistribusjon:GGD-, GCS- eller MNS-bryterutstyr med innkommende, utgående og reaktive kompensasjonsfunksjoner, som støtter panel- eller skapmonterte strukturer.

Hvordan velge den ideelle amerikansk-type understasjon for plassbegrensede urbane områder?

For tradisjonelle transformatorstasjoner med rikelig gulvplass er konvensjonelle bygningslignende installasjoner fortsatt mulig. Imidlertid krever urbane boligsamfunn, overbelastede kommersielle distrikter og veiinstallasjoner plassoptimerte løsninger. Transformatorstasjoner av amerikansk type, med sitt kompakte volum (en tredjedel til en femtedel av ekvivalenter av europeisk type), er spesielt egnet for disse bruksområdene der arealkostnadene er uoverkommelige. Lugao tilbyr tilpasset fotavtrykksoptimalisering, som reduserer de totale grunnarealkravene ved å bruke bryterutstyr med høy tetthet og integrerte transformatordesign. Det reduserte fotavtrykket muliggjør installasjon på små verktøytomter, i boligområder eller langs veier uten å forstyrre eksisterende infrastruktur.

Se vår produksjonslinjeVideo

Opplev Lugaos American Type Substation fremstillingskvalitet på førstehånd:
