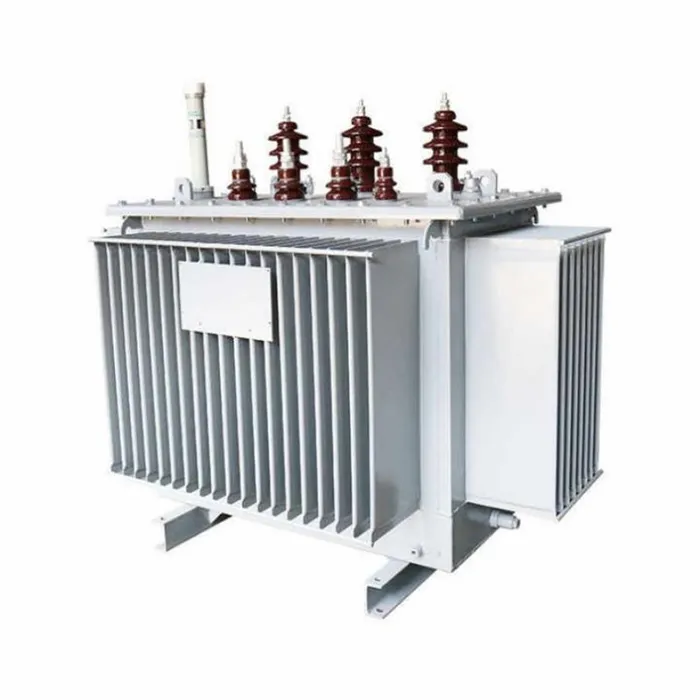

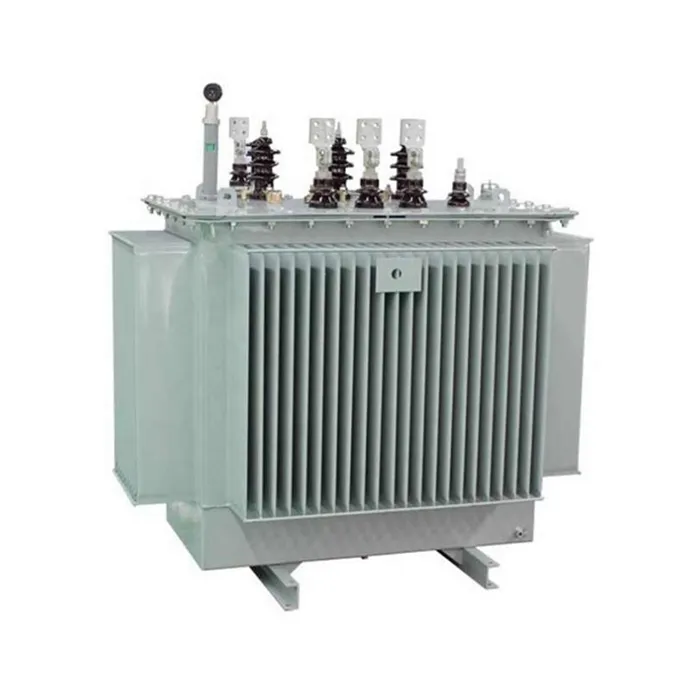

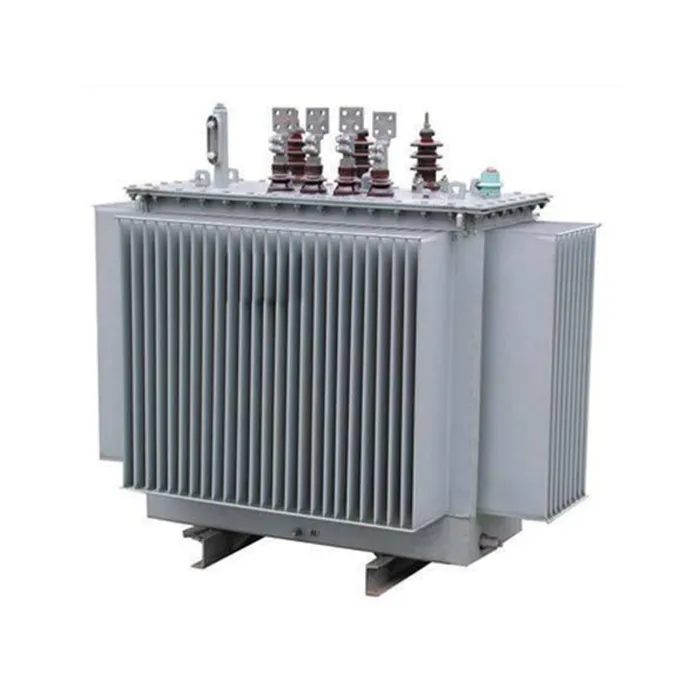

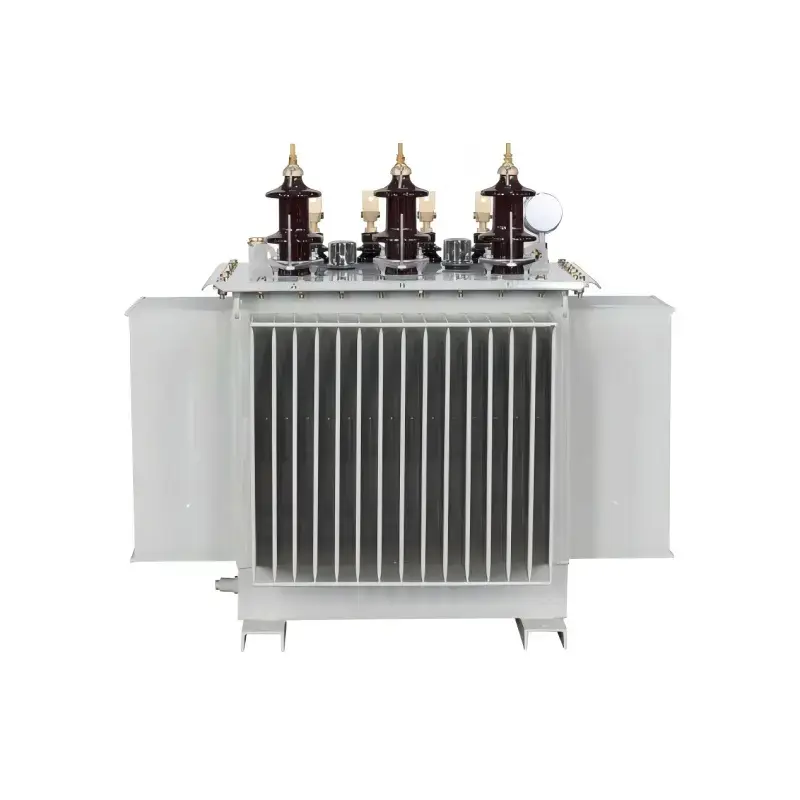

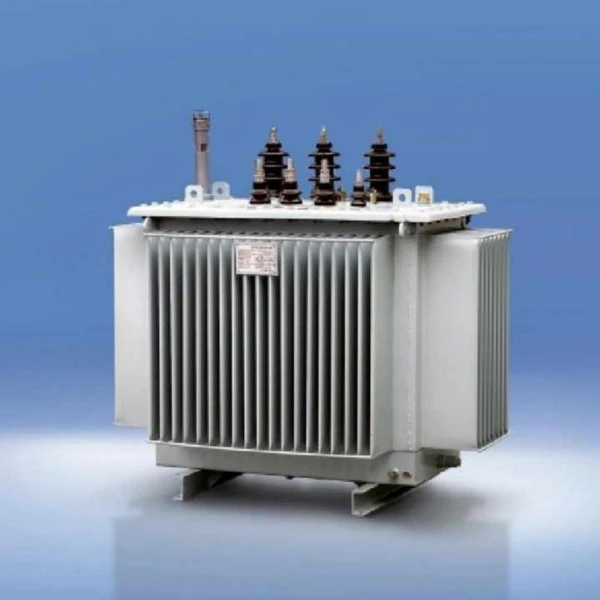

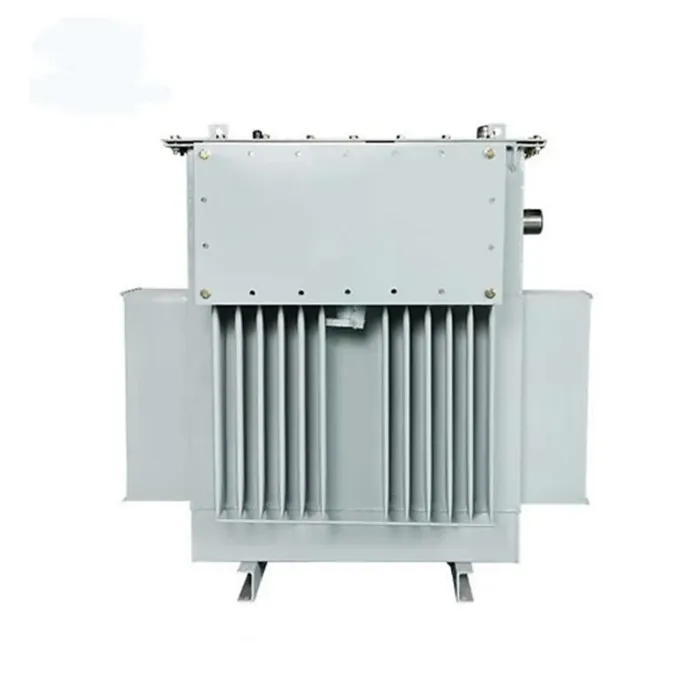

S9 Trefase oljefylt lavspenttransformator

Vårt firmas S9 trefase oljefylt lavspenningstransformator er en svært pålitelig kraftenhet spesielt utviklet for lavspente kraftdistribusjonssystemer. Ved å kjøpe dette produktet får du en transformator av høy kvalitet som kombinerer stabil ytelse med kostnadseffektivitet, allment anvendelig i industrianlegg, kommersielle bygninger og strømdistribusjonsscenarier i boliger. Dette produktet bruker høykvalitets kaldvalsede silisiumstålplater og kobberviklinger med høy renhet. Dens optimaliserte kjernestruktur reduserer effektivt hysterese og virvelstrømstap, og sikrer langsiktig stabil og pålitelig drift. Det oljenedsenkede isolasjonskjølesystemet gir utmerket varmeavledning og overbelastningskapasitet, og opprettholder stabil utgangsspenning selv under forhold med spenningssvingninger eller betydelige lastendringer. Den fullstendig forseglede strukturen isolerer effektivt ekstern fuktighet og urenheter, forlenger utstyrets levetid og reduserer vedlikeholdsfrekvensen.

Produktparameter (spesifikasjon)

Produktfunksjon og applikasjon

Produktfunksjoner

Energieffektiv og lavt tap:Sammenlignet med den forrige S7-serien har S9-transformatoren en gjennomsnittlig reduksjon i tomgangstap på ca. 10 %, en reduksjon i lasttapet på ca. 22 %, og en enda mer betydelig reduksjon i tomgangsstrøm på nesten 46 %. Det var et nasjonalt markedsført energisparende produkt på den tiden.

Pålitelig strukturell design:

Kjerne:S9 oljenedsenket transformator laget av høykvalitets kaldvalset kornorientert silisiumstål, som bruker en fullt skrånende tre-trinns overlappskjernestruktur, som effektivt reduserer tap og støy.

Viklinger:Høyspentviklingen bruker en flerlags sylindrisk struktur, mens lavspentviklingen bruker en sylindrisk eller forbedret spiralstruktur med langsgående oljekanaler, noe som forbedrer varmeavledning og mekanisk styrke.

Festeprosess:Alle festemidler bruker selvlåsende anti-løsende muttere, og en kjerneposisjoneringsstruktur er lagt til for å sikre stabilitet under transport og langsiktig drift, og eliminerer behovet for kjerneinspeksjon og løftevedlikehold.

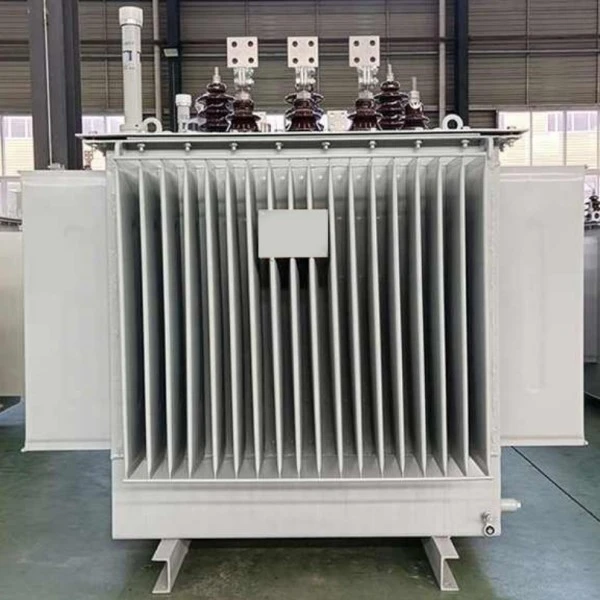

Helt forseglet struktur (S9-M-serien):S9 distribusjonstransformatortank er designet med korrugerte paneler som gir en pustefunksjon for å kompensere for endringer i oljevolum, og eliminerer den tradisjonelle konservatoren. Denne fullstendig forseglede strukturen isolerer transformatoroljen fullstendig fra ekstern luft, og forhindrer effektivt inntrengning av oksygen og fuktighet, og forsinker dermed aldring av den isolerende oljen.

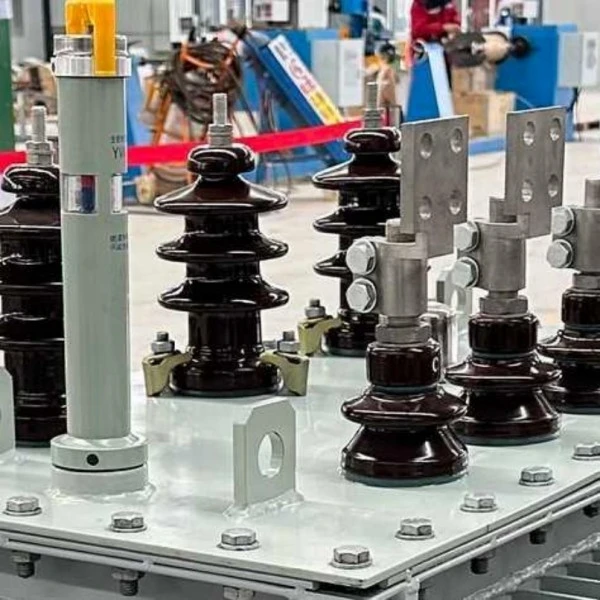

Omfattende sikkerhetsbeskyttelse: S9 Trefase oljefylt lavspenttransformatorutstyrt med komponenter som trykkavlastningsventil, termometer og gassrelé, som umiddelbart slipper ut trykket når det indre trykket blir for høyt, noe som sikrer sikker drift av utstyret.

Fordeler med funksjonene

Betydelig reduserte driftskostnader:Kjernefordelen ligger i energieffektivitet. Sammenlignet med S7-serien er driftskostnadene til S9-produktet redusert med omtrent 19 %, noe som resulterer i betydelige strømbesparelser i forhold til langsiktig drift.

Høy driftssikkerhet:Med forbedret spoleendestøtte, en ny isolasjonsstruktur og kortslutningsbestandig design, er dens evne til å motstå plutselige kortslutninger betydelig forbedret. Den har bestått plutselige kortslutningstester ved et nasjonalt anerkjent testsenter, noe som sikrer stabil drift selv under ugunstige forhold som nettfluktuasjoner.

Ekstremt lave vedlikeholdskostnader:Den fullstendig forseglede strukturen eliminerer behovet for å skifte ut transformatoroljen i løpet av normal levetid, noe som reduserer vedlikeholdsbelastningen og kostnadene betraktelig.

Høy tilpasningsevne og estetisk design:Den korrugerte tankdesignen forbedrer ikke bare varmeavledningseffektiviteten, men resulterer også i et mer kompakt og estetisk tiltalende produkt, som reduserer installasjonens fotavtrykk.

Products adapt to the environment

Applikasjonsscenarier

S9 trefase oljefylte lavspenningstransformatorer brukes primært i terminalstrømdistribusjonsapplikasjoner der 10kV eller 35kV høyspentelektrisitet må konverteres til 400V lavspentelektrisitet. Spesifikke scenarier inkluderer:

Innkapslet type (S9-M-serien): Spesielt egnet for industrier som petroleum og kjemisk prosessering. Disse miljøene inneholder vanligvis store mengder olje og kjemikalier; den fullstendig forseglede strukturen isolerer effektivt korrosive gasser, beskytter interne komponenter og sikrer sikker drift.

Ulukket type (S9-serien):Mye brukt i industri- og gruvebedrifter, byggeplasser, boligsamfunn, kommersielle sentre, flyplasser, jernbanestasjoner og andre generelle industrielle og sivile bygninger som kraftdistribusjonsknutepunkter.

Infrastruktur og landbruk:Vanligvis brukt i undergrunnsbaner, boreplattformer, oljeproduksjonsplattformer og by- og landbruksstrømnett for å gi en stabil strømforsyning for diverse utstyr.

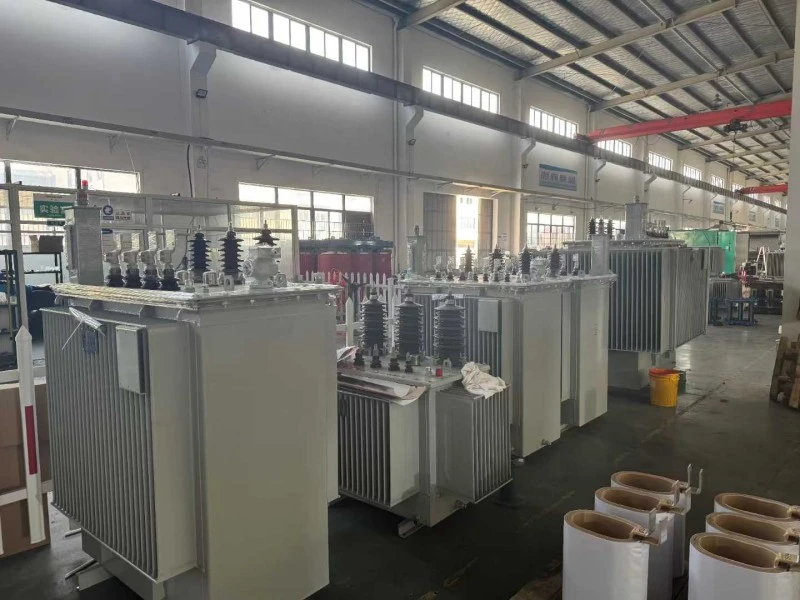

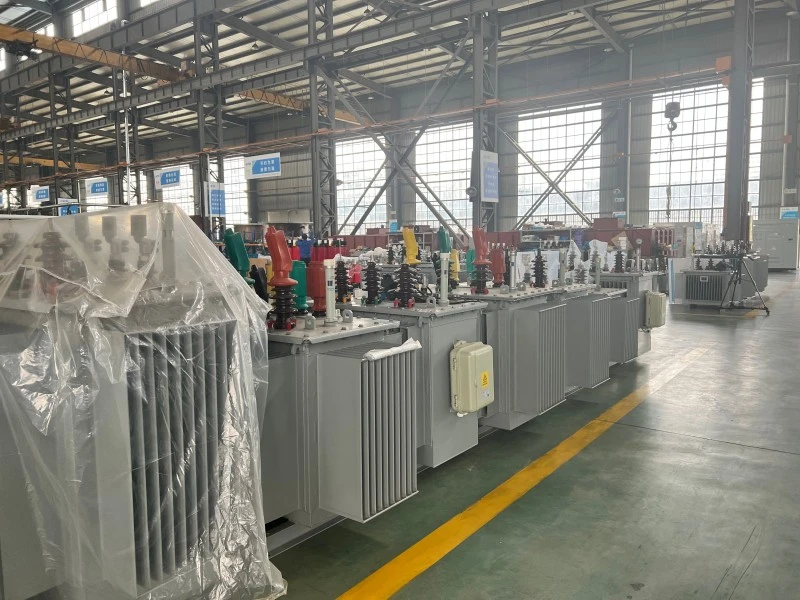

Produksjonsdetaljer

Den trefasede oljefylte transformatoren har gjennomgått omfattende optimalisering i produktdetaljer. Gjennom den raffinerte utformingen av kjernekomponenter som kjernen, spolene, oljetanken og festene, oppnår den lavt tap, høy pålitelighet og vedlikeholdsfrie egenskaper.

Kjernekomponentstruktur og prosess

FAQ

Hva er en S9 trefase oljenedsenket distribusjonstransformator?

S9 trefase oljenedsenket distribusjonstransformator er en kraftfordelingsenhet som brukes til å trappe ned mellomspenningselektrisitet, som 6kV, 10kV, 11kV eller 13,8kV, til lavspentelektrisitet som 0,4kV, 0,415kV eller 0,433kV. Det er mye brukt i industrianlegg, kommersielle bygninger, boligsamfunn, gruveanlegg, kraftnett i landbruket og distribusjonssystemer.

Kan spenningsforholdet til S9 oljenedsenket transformator tilpasses?

Ja. Lugao kan tilpasse spenningsforholdet i henhold til lokale nett- og prosjektkrav. Vanlige alternativer inkluderer 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV og andre tilpassede spenningskombinasjoner. Vektorgruppen, tappeområdet, frekvensen og tilbehøret kan også tilpasses.

Hvilket kapasitetsområde er tilgjengelig for denne transformatoren?

S9 oljenedsenket distribusjonstransformator kan leveres i forskjellige nominelle kapasiteter i henhold til prosjektkrav. Vanlige kapasiteter inkluderer 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA og 2500kVA. Ta kontakt med Lugao for et passende modellvalg basert på lastbehovet ditt.

Hva er forskjellen mellom S9 og S11 oljenedsenkede transformatorer?

Sammenlignet med S9-serien, erS11-serienhar vanligvis lavere ubelastetap og bedre energisparende ytelse. S9-transformatoren er fortsatt mye brukt i mange distribusjonsprosjekter på grunn av stabil drift, moden design og kostnadseffektivitet. Det endelige utvalget avhenger av prosjektbudsjett, effektivitetskrav, lokale standarder og driftsforhold.

Er S9 oljefylt transformator egnet for utendørs installasjon?

Ja. Den oljefylte transformatoren S9 kan designes for utendørs installasjon. Den kan utstyres med en forseglet oljetank, anti-korrosjonsbelegg, trykkavlastningsventil, termometer, oljenivåindikator og annet beskyttelsestilbehør i henhold til prosjektkrav. For tøffe miljøer, vennligst oppgi høyde, omgivelsestemperatur, fuktighet og forurensningsnivå før tilbud.

Hvilken kjølemetode bruker denne transformatoren?

S9 oljenedsenket distribusjonstransformator bruker vanligvis ONAN-kjøling, som betyr Oil Natural Air Natural cooling. Transformatoroljen sirkulerer naturlig inne i tanken for å overføre varme, mens den ytre tankoverflaten avleder varme gjennom naturlig luftkjøling.

Kan Lugao tilby OEM eller tilpasset transformatortjeneste?

Ja. Lugao tilbyr OEM og tilpassede transformatortjenester. Tilpasningsalternativer inkluderer nominell kapasitet, spenningsforhold, frekvens, vektorgruppe, tappeområde, kabinettdesign, transformatortilbehør, malingsfarge, navneskilt og emballasjekrav.

Produktets ettersalgsservice

1. Etter at transformatoren er installert og satt i drift på stedet, er den garantert lekkasjefri, og malingen vil garantert ikke flasse eller falme. En 5-års garanti gis; Eventuelle kvalitetsproblemer som oppstår ved normal bruk innenfor garantiperioden vil bli dekket av garantien.

2. Alle produkter dekkes av livstidsservice, noe som sikrer fullstendigheten av produkttilbehøret.

3. Levetiden er ikke mindre enn 30 år.

4. Ved utstyrssvikt vil leverandøren svare innen en time etter mottatt melding fra kjøper, og sende teknisk personell til stedet innen 24 timer innenlands.

Serviceforpliktelse

1. Våre produkter er produsert i strengt samsvar med ISO9001-2015 kvalitetsstyringssystemkravene, og sikrer 100 % produktkvalitet før de forlater fabrikken.

2. Vårt firma tilbyr omfattende forhåndssalg, salg og ettersalgsservice for å sikre kundetilfredshet.

1. Vårt firma tilbyr en 60-måneders garanti. Ved eventuelle kvalitetsproblemer vil vi reparere eller erstatte produktet gratis, og sikre 100 % kundetilfredshet.

Design og testing av transformatorer skal være i samsvar med følgende standarder:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《Spesifikasjoner og tekniske krav for oljenedsenkede krafttransformatorer》

JB/T3837-2010 《Metode for å kompilere typebetegnelser for transformatorprodukter》

GB/T311.1-3.11-97 《Isolasjonskoordinering og høyspenningstestteknikker for høyspentoverførings- og transformasjonsutstyr》

GB10237-88 《Isolasjonsnivåer og dielektriske tester for krafttransformatorer – utvendige isolasjonsluftklaringer》

GB7595-87 《Kvalitetsstandard for transformatorolje i bruk》

GB7328-87 《Måling av lydnivå for transformatorer》

GB7534-87 《Måling av delvis utladning》

GB/T15164-94 《Lasteveiledning for krafttransformatorer som er nedsenket i olje》

DL/T586-95 《Teknisk veiledning for produksjonsovervåking av brukere av kraftutstyr》

GB/T311.1-3.11-97 《Isolasjonskoordinering og høyspenningstestteknikker for høyspentoverførings- og transformasjonsutstyr》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Produktkvalitetsklassifisering for oljenedsenkede krafttransformatorer》

ZBK41005-89 《Lydnivå for 6-220KV transformatorer》
