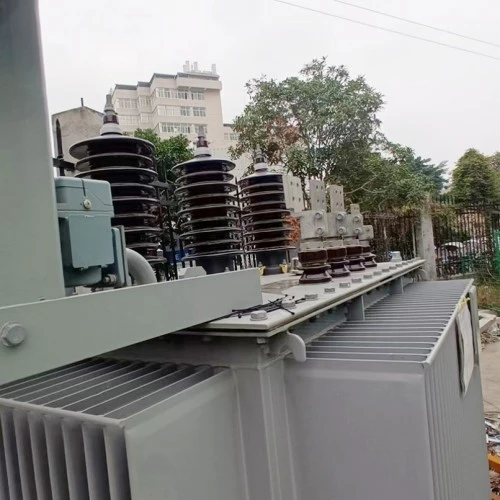

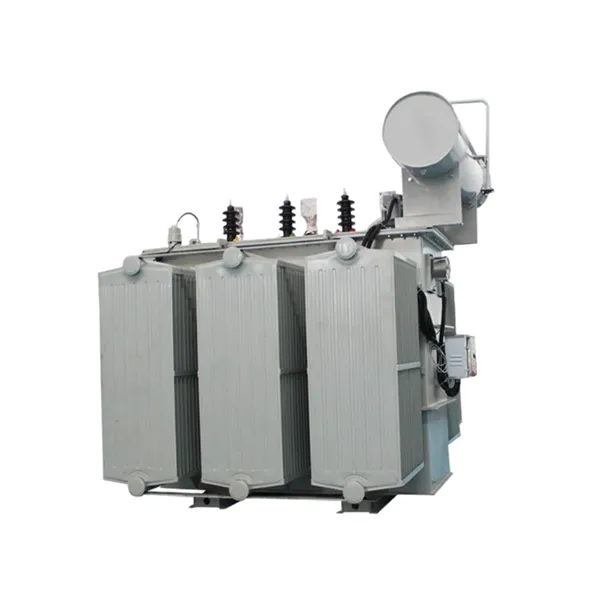

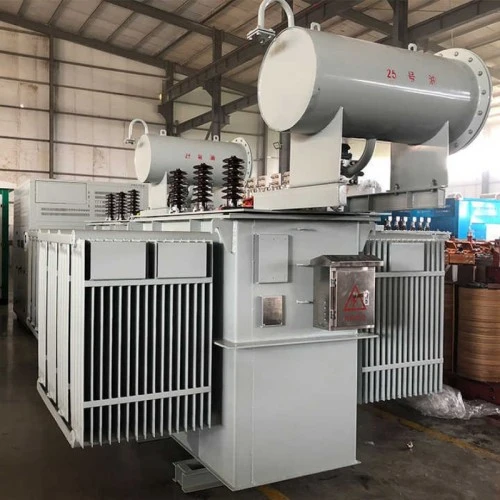

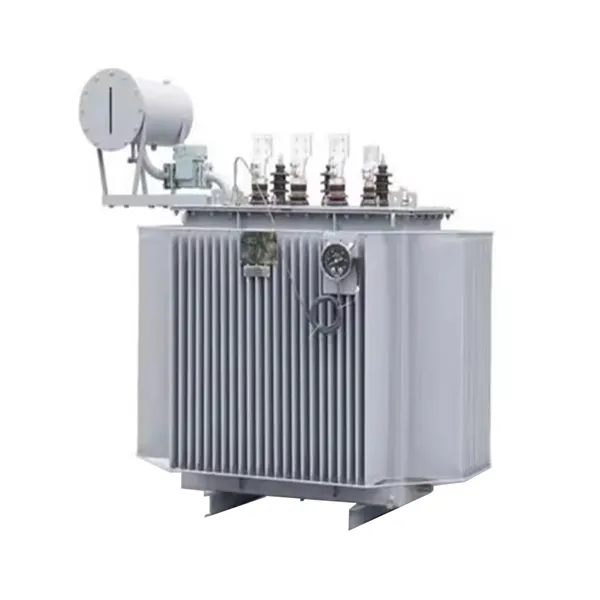

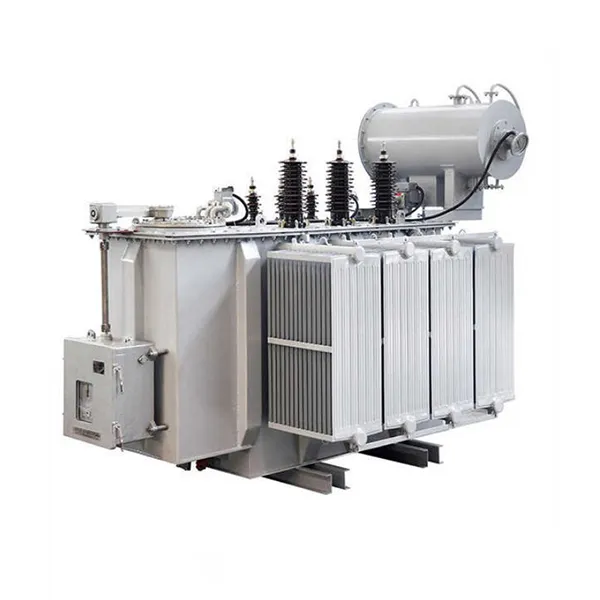

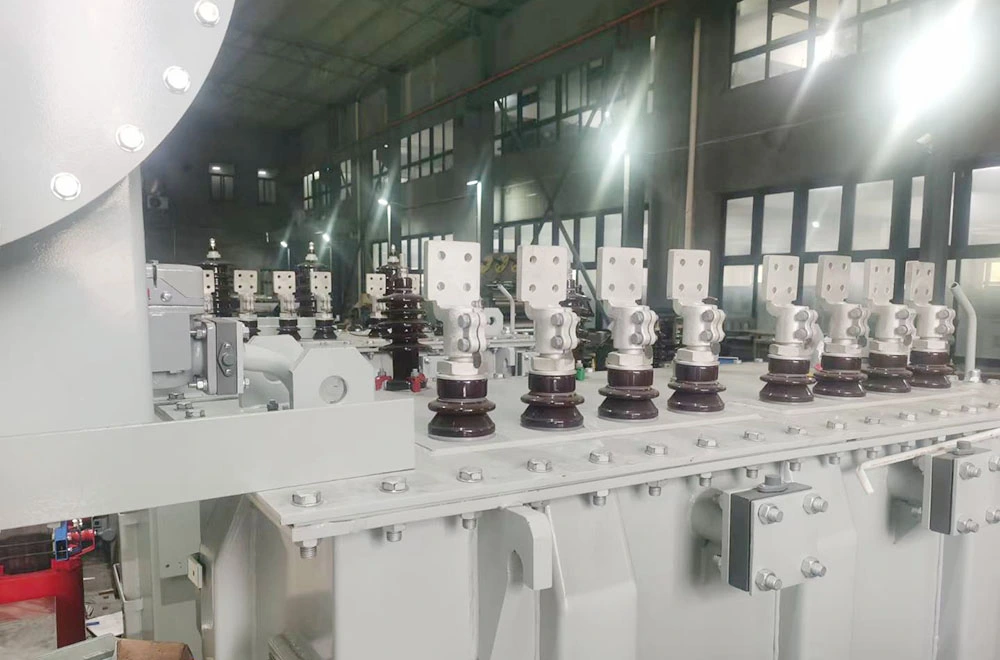

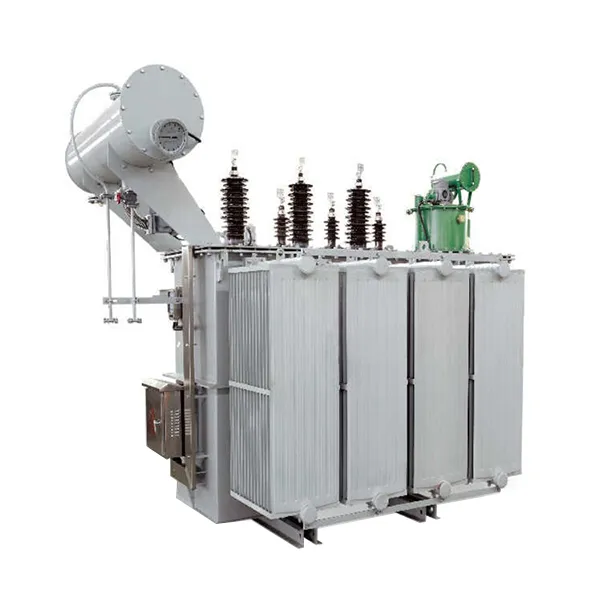

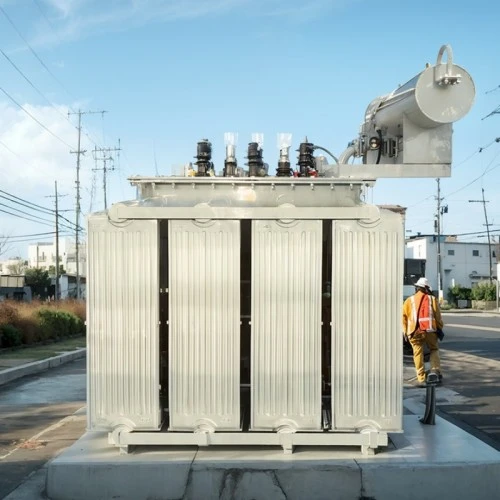

500kva oljenedsenket utendørs høyspenningstransformator

Denne trefasede oljenedsenkede utendørs høyspenningstransformatoren, vurdert til 500kVA, er designet for å trappe ned høye spenninger som 10kV eller 35kV til lave spenningsnivåer som 0,4kV, noe som gjør den ideell for terminaldistribusjonssystemer. Transformatoren har en kjerne som er konstruert av kaldvalset kornorientert silisiumstål med høy permeabilitet og en avtrappet skjøtdesign, som effektivt reduserer hysterese og virvelstrømstap. Verdiene for tomgangstap er betydelig bedre enn nasjonale standarder.

Både høyspent- og lavspentviklinger er laget av oksygenfrie kobberledere. Lavspenningsviklingen har en folieviklet konfigurasjon med langsgående oljekanaler, noe som vesentlig forbedrer mekanisk styrke og kortslutningsmotstandsevne. Den fullstendig forseglede korrugerte tankdesignen gir utmerket varmespredning samtidig som den automatisk kompenserer for endringer i oljevolum. Denne utformingen forhindrer kontakt mellom den isolerende oljen og omgivelsesluften, eliminerer oljeoksidasjon og fuktinntrengning, og forlenger dermed levetiden.

Den oljenedsenkede transformatoren støtter flere tappeområder (±5 %, ±2×2,5 %) for å imøtekomme nettspenningssvingninger. Dens kompakte, robuste konstruksjon passer til stangmonterte, plattformer eller utendørs installasjoner på bakkenivå, og sikrer pålitelig ytelse på tvers av ulike klimatiske forhold.

Produktparameter (spesifikasjon)

Produktfunksjon og applikasjon

Nøkkelfunksjoner

Høy energieffektivitet: Bruker silisiumstål med høy permeabilitet og en optimert kjernestruktur, reduserer belastningstap med over 15 % sammenlignet med konvensjonelle produkter, og gir målbare energibesparelser over utstyrets levetid.

Fullstendig forseglet konstruksjon: Bølgetankdesign eliminerer behovet for en konservator, forhindrer oljeoksidasjon og fuktighetsabsorpsjon, noe som muliggjør vedlikeholdsfri drift.

Overlegen værbestandighet: Fungerer pålitelig i omgivelsestemperaturer fra -25°C til +40°C og i høyder opp til 1000 meter. IP54-beskyttelse sikrer motstand mot støv og regn.

Høy kortslutningsmotstandsevne: Viklinger er mekanisk forsterket med et robust klemsystem, etter å ha bestått kortslutningsslagtester for å sikre sikkerhet under nettfeil.

Fleksibel installasjon: Kompakte dimensjoner støtter montering på stang, plattform eller bakkenivå, tilpasset både urbane og landlige begrensninger.

Hovedapplikasjonsscenarier

Urban kraftdistribusjonsnettverk: Egnet for boligområder, kommersielle distrikter og industriparker der pålitelig terminaldistribusjon er nødvendig.

Industrianlegg: Gir stabil lavspentstrøm til produksjonsanlegg, prosesslinjer og tungt maskineri, og håndterer varierende belastninger med letthet.

Fornybar energiprosjekter: Mye brukt i solcelle- og vindkraftproduksjonssystemer for oppgraderings- eller distribusjonsapplikasjoner, med sterk tilpasningsevne til utendørsmiljøer.

Infrastrukturkonstruksjon: Utplassert på flyplasser, T-banesystemer, sykehus og datasentre der høy strømforsyningssikkerhet er kritisk.

Midlertidig og nødstrømforsyning: Kompakt og transportabel design gjør den ideell for midlertidige transformatorstasjoner eller nødreparasjonsscenarier.

Produksjonsdetaljer

Kjernemateriale og produksjonsprosess

Kjernen er produsert ved bruk av kaldvalset kornorientert silisiumstål med høy permeabilitet med en 45°-trinns overlappsledddesign. Kjernelamineringer er presisjonsklippede og stables automatisk for å sikre tette skjøter og jevne magnetiske baner. Kjernen er sikkert bundet med halvtørr glasstape, som minimerer vibrasjoner og støy samtidig som den reduserer tomgangstap.

Viklede struktur

Både høyspent- og lavspentviklinger er viklet ved hjelp av oksygenfrie kobberledere, som tilbyr høy elektrisk ledningsevne og lave motstandstap. Lavspenningsviklingen har en folieviklet konfigurasjon med jevn mellomlagsisolasjon og langsgående oljekanaler, noe som forbedrer mekanisk styrke og kortslutningsmotstandsevne betydelig.

Isolasjon og kjølesystem

Høykvalitets mineralsk isolasjonsolje fungerer som både et dielektrisk medium og kjølemiddel, og gir utmerket kjemisk stabilitet og dielektrisk styrke. Olje-papir-isolasjonssystemet gjennomgår strenge vakuumtørkings- og oljefyllingsprosesser for å eliminere gjenværende fuktighet og luftbobler, og sikrer delvis utladningsstartspenning godt over standardkravene.

Tank og tetningsstruktur

Tanken har en korrugert paneldesign som gir både varmespredning og termisk ekspansjonskompensasjon, noe som eliminerer behovet for en ekstern konservator. Den fullstendig forseglede strukturen forhindrer oljeoksidasjon og fuktinntrengning, og sikrer vedlikeholdsfri drift gjennom transformatorens levetid. En trykkavlastningsventil og oljenivåmåler leveres som standard sikkerhetsfunksjoner.

Kvalitets- og testsikring

Hver oljenedsenket utendørs høyspenningstransformator gjennomgår omfattende rutine- og typetester før levering, inkludert målinger av ubelastet tap og belastningstap, tester for kortslutningsimpedans, induserte overspenningsmotstandstester, delvis utladningstester og lynimpulstester. Alle nøkkelytelsesindikatorer overgår kravene til både nasjonale standarder og IEC-spesifikasjoner, og sikrer langsiktig stabil drift under komplekse feltforhold.

Spørsmål og svar: Nøkkelproduktinnsikt

Q1: Hva er en 500kVA oljenedsenket utendørs høyspenningstransformator, og hvor brukes den?

A: Denne transformatoren trapper ned høye spenninger som 10kV eller 35kV til lave spenningsnivåer som 0,4kV, med en kapasitet på 500kVA. Det er mye brukt i urbane distribusjonsnettverk, industriparker, fornybar energiprosjekter og infrastrukturapplikasjoner der utendørs installasjon og langsiktig pålitelighet er avgjørende.

Q2: Hva gjør denne transformatoren energieffektiv?

A: Energieffektivitet oppnås gjennom bruk av kornorientert silisiumstål med høy permeabilitet og en optimalisert kjerneskjøtdesign. Disse funksjonene reduserer ubelastetap med mer enn 15 % sammenlignet med konvensjonelle produkter, noe som fører til betydelige strømbesparelser over transformatorens levetid.

Q3: Hva er fordelene med den fullstendig forseglede konstruksjonen?

A: Den fullt forseglede korrugerte tanken eliminerer behovet for en konservator og luftesystem. Den forhindrer at den isolerende oljen kommer i kontakt med atmosfærisk luft, og unngår oksidasjon og fuktighetsabsorpsjon. Dette reduserer vedlikeholdsbehovet og forlenger levetiden til både oljen og transformatoren.

Q4: Hvordan fungerer denne transformatoren under kortslutningsforhold?

A: Den 500 kVA oljenedsenkede utendørs høyspenttransformatoren er designet med en mekanisk forsterket viklingsstruktur og et robust klemsystem. Den har bestått kortslutningsslagtester ved nasjonalt anerkjente testlaboratorier, og sikrer pålitelig ytelse og sikkerhet under nettfeil.

Q5: Hvilken garanti og ettersalgsstøtte gis?

A: Vi tilbyr en 5-års garanti som dekker produksjonsfeil ved normal bruk. Livstids teknisk støtte og tilgjengelighet av reservedeler er gitt. Ved feil svarer vi innen én time etter varsel og sender teknisk personell innen 24 timer innenlands. Transformatoren er designet for en levetid på ikke mindre enn 30 år.

Hvorfor velge Lugao Power?

Sertifisering og kvalitetssikring

ISO 9001:2008 kvalitetsstyringssystem sertifisert

CE-merket

Type testrapporter fra National Transformer Quality Supervision and Testing Center

100 % rutinetesting før levering: tap uten belastning, belastningstap, kortslutningsimpedans, indusert overspenning, delvis utladning, lynimpuls og mer

Pakking og levering

Emballasje: Trekasse eller værbestandig innpakket emballasje egnet for sjø-, land- eller jernbanetransport

Forsendelsestilstand: Oljefylt, forseglet, ledsaget av fabrikktestrapporter, instruksjonsmanualer og installasjonstegninger

Standard tilbehør: Oljenivåmåler, trykkavlastningsventil, skivetermometer, foringer, jordingsbolter og komplett maskinvaresett

Forpliktelse til ettersalgsservice

5-års garanti: Gratis reparasjon eller erstatning for kvalitetsproblemer som oppstår ved normal bruk etter igangkjøring.

Livstidsservicestøtte: Teknisk assistanse og reservedeler tilgjengelig gjennom hele produktets livssyklus.

30-års designlevetid: Bygget med materialer av høy kvalitet for å sikre langsiktig pålitelighet.

Emergency Response: Respons innen én time etter feilmelding; innenlandsk service på stedet innen 24 timer.
