Når beskyttelsesreléer ikke klarer å fjerne en feil innenfor det kritiske 0,1-sekunders vinduet, kan den resulterende lysbuen fordampe samleskinner og utløse katastrofale strømbrudd i transformatorstasjonen. Lugao Power Co., Ltd. opererer som en spesialisert, Kina-basert Switchgear-produsent, og eliminerer disse distribusjonssårbarhetene gjennom våre IEC-sertifiserte, strengt testede metallkapslede bryteranlegg. Siden 2016 har vårt ISO9001- og SGS-sertifiserte anlegg levert luftisolert og gassisolert bryterutstyr som gir verktøy, EPC-entreprenører og industrianlegg pålitelige plug-and-play-beskyttelses- og kontrollløsninger, noe som reduserer idriftsettelsestiden på stedet med opptil 50 %.
Hvordan velge mellom luftisolert ogGassisolert koblingsutstyrfor ditt prosjekt?
Når de evaluerer kvalifiserte Switchgear-leverandører, spør ingeniøranskaffelsesteam ofte: Bør vi spesifisere AIS- eller GIS-teknologi for transformatorstasjonen vår? Svaret avhenger av tilgjengelig område, miljøforhold og langsiktig vedlikeholdsstrategi.
Air-Insulated Switchgear (AIS) har en tradisjonell, gjennomsiktig struktur med synlige frakoblingspunkter og tilgjengelige samleskinner. Denne designen prioriterer enkel inspeksjon, enkelt vedlikehold og kostnadseffektivitet. Lugaos AIS-løsninger, som 13,8 kV metallkapslet bryterutstyr, er konstruert med en robust stålramme, isolasjonsmaterialer med høy styrke og kobberskinner, noe som sikrer pålitelig drift i standard transformatorstasjonsmiljøer der plassen ikke er sterkt begrenset.
Gass-Insulated Switchgear (GIS), derimot, tar i bruk et kompakt, fullstendig forseglet kabinett fylt med SF6-gass, og tilbyr eksepsjonell dielektrisk styrke på en brøkdel av fotavtrykket. Denne utformingen er ideell for urbane underjordiske transformatorstasjoner, høyhus og industrisoner med begrenset eiendom.
|
Design Type
|
Isolasjonsmedium
|
Fotspor
|
Typisk applikasjon
|
|
Luftisolert (AIS)
|
Luft / Vakuum
|
Større fotavtrykk
|
Bruksstasjoner, industrianlegg, kommersielle prosjekter med god plass
|
|
Gassisolert (GIS)
|
SF6 gass
|
Kompakt (opptil 70 % mindre)
|
Bystasjoner, innendørs installasjoner, tøffe miljøer, plassbegrensede steder
|
Begge designene deler kjernefordeler --- forhåndstesting fra fabrikk, modulær konstruksjon og rask utrulling --- men valget samsvarer til slutt med dine lokale nettstandarder, tilgjengelig område og krav til vedlikeholdstilgang. Lugao tilbyr begge konfigurasjonene med full tilpasning, noe som sikrer sømløs integrasjon uavhengig av regionale prosjektspesifikasjoner.
Hvordan validerer Lugao dielektrisk integritet og kortslutningsevne?
Koblingsutstyr må tåle lynstøt, svitsjeoverspenninger og de enorme elektromagnetiske kreftene som genereres under nettfeil. Lugao Switchgear-systemer er konstruert med høy-dielektrisk fundament validert gjennom strenge tester: strømfrekvens tåler ved 42 kV i ett minutt og lynimpuls tåler ved 75 kV på høyspenningssiden, og oppfyller eller overgår IEC 62271-1-standarder.
Kortslutningsmotstandsevne er ikke omsettelig. Vårt bryterutstyr er testet for kortslutningsmotstandsklassifiseringer, med eksempler inkludert 20 kA til 40 kA RMS på høyspenningssiden. Inspeksjoner etter test bekrefter samleskinnenes integritet og null strukturell deformasjon, og sikrer prosjektingeniører systemstabilitet under de mest krevende feilforholdene.
Hvilken strukturell beskyttelse og miljøtilpasninger er integrert?
Utsatt for vær, støv og tilfeldige påvirkninger, er bryterutstyret det første forsvaret mot miljøforringelse. Lugao bryterutstyr oppnår IP4X-beskyttelsesklassifiseringer for innendørsenheter og høyere klassifiseringer for utendørsinstallasjoner, og gir effektiv motstand mot inntrengning av faste partikler og vannsprut. Konstruert av korrosjonsbestandig stål med anti-korrosjon overflatebehandling (≥2 mm tykkelse for kritiske komponenter), tåler huset ekstreme omgivelsestemperaturer, høy luftfuktighet og korrosive kystatmosfærer, og sikrer strukturell integritet i flere tiår med bruk.
Hvilke konfigurasjoner, spenningsklasser og kapasiteter kan Lugao levere?

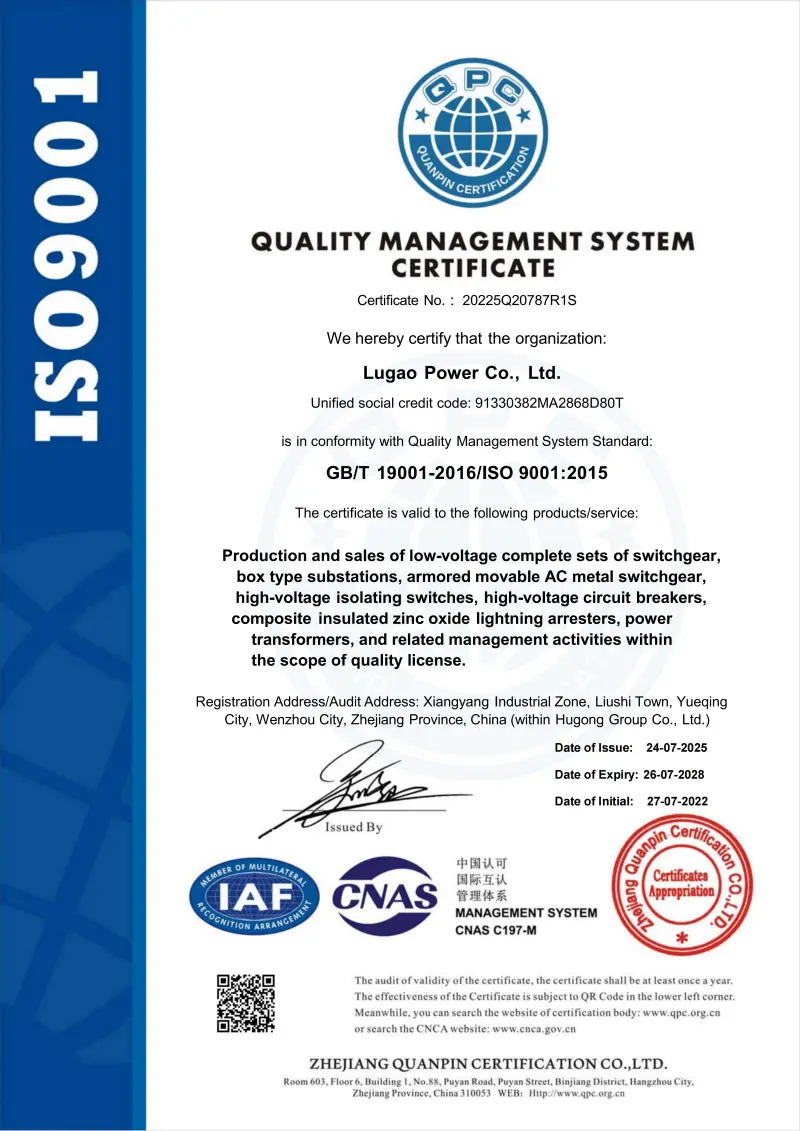

Lugaos ISO9001- og SGS-sertifiserte produksjonsverksted, utstyrt med profesjonelle samlebånd og testrom med full effekt, produserer Switchgear-systemer i strengt samsvar med IEC, GB, CE og CCC internasjonale standarder, og støtter direkte plug-and-play-distribusjon uten kostbare endringer på stedet.
Spenningsklasser og kapasitetsområder:
· 33kV / 40,5kV MV HV-koblingsutstyr:Designet for kraftoverføringsstasjoner, vindparkkollektorsystemer og tunge industrisoner som krever robust kortslutningsmotstand og lave partielle utslippsnivåer. Tilgjengelig som KYN61-40.5 luftisolert eller GIS-konfigurasjoner.
· 24kV / 13,8kV mellomspenningsbryter:Utstyrt med intelligente moduler som muliggjør fjernkontroll, sensing og beskyttelse for statlige nettautomatiseringsapplikasjoner. Egnet for urbane høyhus, boligsamfunn og kommunal infrastruktur.
· 11kV / 12kV distribusjonsbryter:Ideell for kommersielle komplekser, boligsamfunn og landlige elektrifiseringsprosjekter. Har faste eller trekkbare design med vakuumbryteralternativer.
Alternativer for koblingsutstyr og komponenter:
Lugao tilbyr fleksible interne konfigurasjoner for å matche spesifikke prosjektkrav:
· Circuit Breaker Type:Vakuumkretsbryter (VCB) for mellomspenningsapplikasjoner, og tilbyr overlegen bueslukking og lengre levetid sammenlignet med andre typer. SF6 effektbrytere tilgjengelig for applikasjoner med høyere spenning som krever robust avbruddsevne.
· Switchskaptyper:XGN15-, HXGN17- eller KYN28A-skap med faste eller trekkbare design, støttende ringnettverk, terminal eller doble strømforsyningsmoduser.

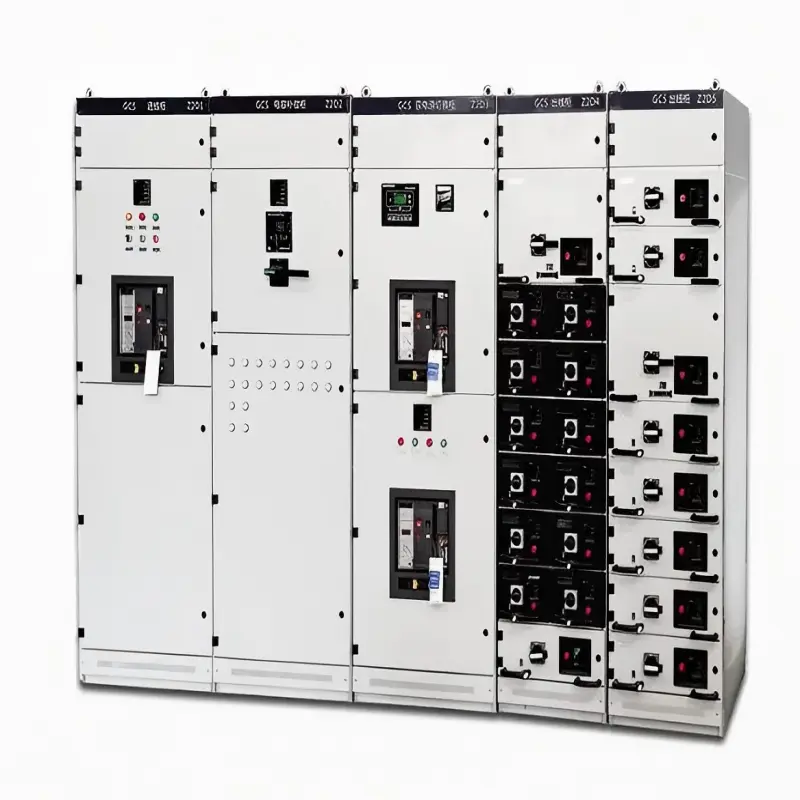

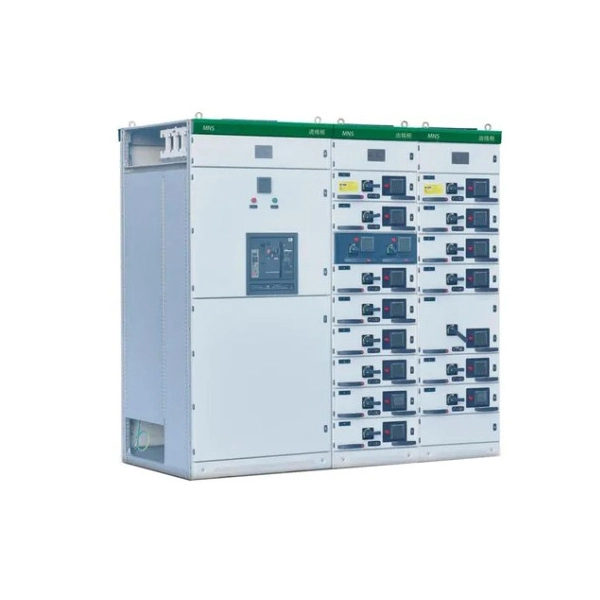

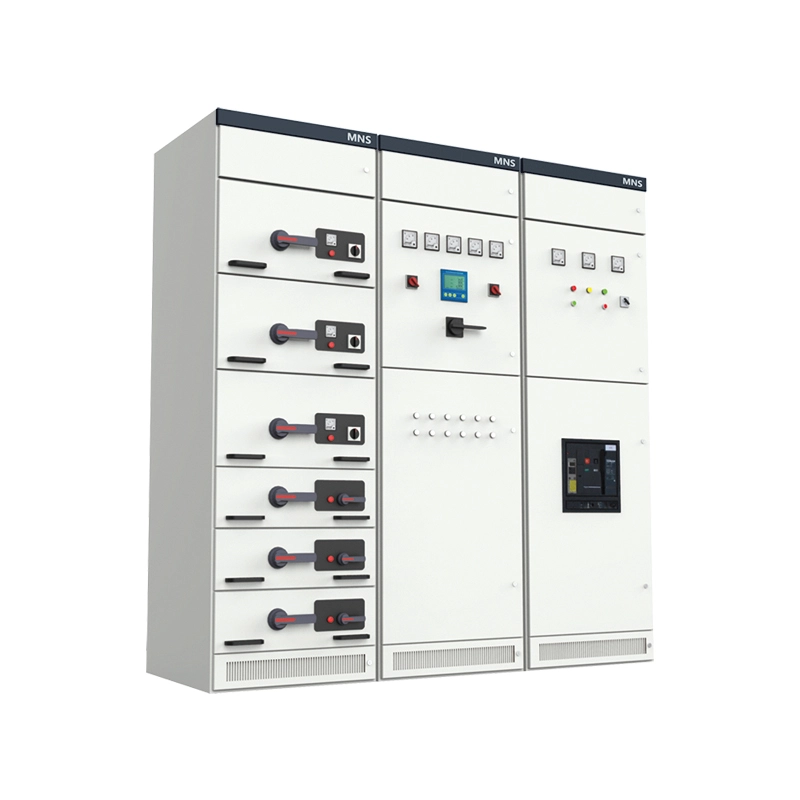

· Lavspentdistribusjon:GGD, GCS ellerMNS koblingsutstyrmed innkommende, utgående og reaktive kompensasjonsfunksjoner, støttende panel- eller skapmonterte strukturer.
Hvordan velge den ideelle bryterkonfigurasjonen for byområder med begrenset plass?
For tradisjonelle transformatorstasjoner med rikelig gulvplass er konvensjonelle AIS-installasjoner fortsatt mulig. Imidlertid krever urbane underjordiske transformatorstasjoner, kompakte GIS-installasjoner og overbelastede kommersielle distrikter plassoptimaliserte løsninger. Lugao tilbyr tilpasset fotavtrykksoptimalisering, og reduserer det totale arealkravet ved å bruke bryterutstyr med høy tetthet og integrerte design. GIS-løsninger, med sitt kompakte volum, er spesielt egnet for urban distribusjon der arealkostnadene er uoverkommelige. Selv om AIS-enheter er større, tilbyr de overlegen servicetilgang for industrielle applikasjoner der vedlikeholdsfrekvensen er høyere.
