GGD Modulær Fast Type Lavspenningsbryter

Definisjon og kjerneidentitet

GGD Modulær Fast Type Lavspenningsbryter er en innendørs, gulvstående, metallomsluttet bryterenhet. Den er konstruert spesielt forlavspent vekselstrømsfordelingi trefase industrielle og kommersielle elektriske systemer. Som et grunnleggende produkt i kraftdistribusjonshierarki, sitter den mellom transformatorens sekundære terminaler og de endelige grenfordelingstavlene, og fungerer som den primære krafthuben i en installasjon.

Produktparametere

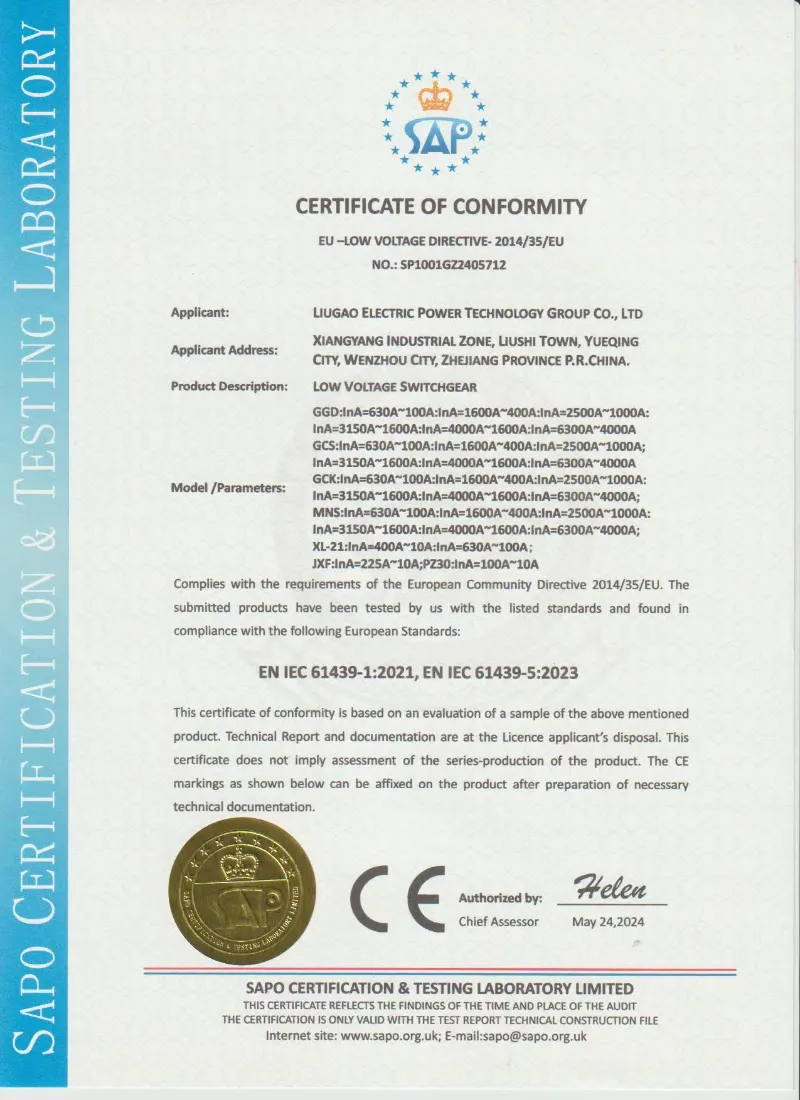

Sertifisering og kvalitetssikring

Lugaoproduserer GGD fast type lavspenningsbryter i henhold til prosjektets tekniske krav og gjeldende lavspenningsbryterstandarder. Rutinemessige inspeksjons- og testrapporter kan leveres før forsendelse i henhold til den bekreftede tekniske avtalen.

• IEC 61439-1/2 basert design og testing
• GB/T 7251 basert produksjon og inspeksjon
• Strømfrekvensmotstandstest
• Isolasjonsmotstandstest
• Kabling og funksjonskontroll
• Verifisering av temperaturstigning i henhold til konfigurasjon
• Rutinetestrapport før forsendelse
• Bilder fra fabrikkinspeksjon tilgjengelig på forespørsel

Filosofi for fast installasjon

I motsetning til uttrekkskoblinger hvor funksjonelle enheter kan trekkes ut på sleider, benytter GGD et permanent fast monteringskonsept:

● Alle primære enheter – luftkretsbrytere (ACB), støpte strømbrytere (MCCB) og skillebrytere – er boltet direkte på stive monteringsplater.

● Elektriske forbindelser mellom enheter og samleskinner er fastkoblet ved hjelp av boltede kobberkoblinger eller kabelforbindelser, ikke plugg-in-kontakter.

● Denne faste tilnærmingen eliminerer den mekaniske kompleksiteten, kostnadene og vedlikeholdet forbundet med glidemekanismer, noe som gjør den ideell for stabile, langsiktige installasjoner der kretsposisjoner sjelden endres.

Modulær kabinettkonstruksjon

● Skapet er bygget av standardiserte modulavlukker, som hver deler samme høyde og dybde:

● Rammedimensjoner: 2200 mm (H) × 600/800/1000/1200 mm (B) × 600/800 mm (D)

● Hvert avlukke er en uavhengig sveiset stålmodul som kan boltes side ved side for å danne en kontinuerlig sentralbordoppstilling.

● Avlukker er funksjonelt klassifisert som innkommende (mater-mottakende), buss-kobler (buss-sammenkobling), eller mateenheter (utgående distribusjon).

Produktfordeler

Fordel 1 – Strukturell robusthet

Den forsterkede 8MF stålrammen bidrar til å opprettholde mekanisk stabilitet under det bekreftede kortslutningsmotstandsnivået. Nominell toppmotstandsstrøm: 63kA. Skaprammen er designet for å støtte prosjektspesifikke krav til kortslutningsmotstand. Nominell toppmotstandsstrøm kan konfigureres i henhold til bekreftet elektrisk design.

Fordel 2 – Modulær og rask distribusjon

Standardiserte inngående, kopler, materavlukker. Samme høyde/dybde. Rask prosjektkonfigurasjon ved å arrangere standardenheter side ved side. Reduserer installasjonstiden på stedet og kompleksiteten i design.

Fordel 3 – Kostnadseffektiv livssyklus

Fast montering (ingen uttrekksmekanismer) reduserer startkostnadene. Ingen skuffesklier, plug-in-kontakter eller komplekse forriglinger. Minimalt vedlikehold, konkurransedyktige totale eierkostnader.

Fordel 4 – Optimalisert termisk styring

Naturlig konveksjonskjøling: bunnspjeld + toppventilert takhette. Skaper skorsteinseffekt – varm luft stiger ut, kald luft trekker inn. Ingen vifter, ingen støy, ingen ekstra vedlikehold.

Fordel 5 – Forenklet vedlikehold og drift

Kontroller, målere, indikatorer på inngangsdør i ergonomisk høyde. Bryterhåndtak tilgjengelig uten å åpne døren. Romslig innvendig planløsning med adskilt samleskinne, bryter, kabelrom – enkel visuell inspeksjon.

Produktfunksjoner

Funksjon 1: Flerlags pulverlakkeringssystem

Hvert stålpanel gjennomgår en fem-trinns forbehandling (avfetting, skylling, fosfatering, passivering og tørking) før de får et jevnt elektrostatisk epoksy-polyester pulverlakk. Dette belegget gir overlegen vedheft og fuktighetsbestandighet, og sikrerGGD Modulær Fast Type Lavspenningsbryterbeholder sitt utseende og korrosjonsbeskyttelse selv i tropiske eller fuktige industrielle miljøer.

Funksjon 2: Transparente buebarrierer

Polykarbonatbarrierer mellom hovedsamleskinne og enhetsrom. Gir synlig, fysisk adskillelse for operatørens sikkerhet under inspeksjon, samtidig som det tillater visuell bekreftelse av samleskinnetilstanden.

Funksjon 3: Romslig kabeltermineringssone

● Stort bunnkabelrom med åpen pakningsplate, med plass til store bøyningsradier for strømkabel. Justerbare kabelklemmer inkludert for å avlaste elektriske tilkoblinger.

Funksjon 4: Integrert jordingsskinne

Kontinuerlig kobberjord samleskinne går i full monteringslengde med forborede punkter per skap. Forenkler jordforbindelse på stedet for innkommende og utgående kretser, og sikrer at systemet samsvarer med jording.

Funksjon 5: Eksternt håndtak med hengelås

Hovedbryterhåndtak utvendig montert, låsbare i AV-stilling. Aktiverer sikker mekanisk LOTO under vedlikehold, og gir tydelig visuell isolasjon.

Funksjon 6: Fleksibel samleskinnekonfigurasjon

Støtter topp/bunn kabelinngang, og 3P4W eller 3P5W distribusjon. Fasesamleskinner tydelig merket med standard fargekoding (gul, grønn, rød, blå for nøytral) for å minimere ledningsfeil.

Produktapplikasjon

GGD Modular Fast Type Low Voltage Switchgear er bredt distribuert på tvers av ulike sektorer der pålitelig fast distribusjon er prioritert:

● Byggtjenester og infrastruktur: Trappebelysningsdistribusjon i høye boligtårn, underjordisk parkeringsventilasjonsstrømforsyning og kommunale kontrollskap for gatebelysning.

● Industrielle hjelpesystemer: Kraftpaneler til kompressorrom, ikke-kritiske prosessmotormatere i sement- og tilslagsanlegg og distribusjonstavler i fabrikklager.

● Vann- og avløpsvannbehandling: Pumpestasjonsmotorer for inntak av råvann og utslipp av behandlet avløp, og strømforsyning for kjemisk doseringsutstyr.

● Fornybar energi: AC-kombinasjonspaneler og hjelpestrømfordelingstavler i bakkemonterte solfarmer.

● Kommersielle fasiliteter: Reservegeneratorsynkronisering og distribusjonspaneler i kjøpesentre, og HVAC-kjølematerpaneler i energistasjoner på universitetscampus.

● Midlertidig og konstruksjonskraft: Plasser midlertidige strømfordelingsbokser og konstruksjonsheisstrømforsyningspaneler, der fast robust konstruksjon gir bedre holdbarhet enn lettere paneldesign.

Emballasje og frakt

Hvert GGD lavspenningskoblingsskap er beskyttet med antirustfilm, skumpolstring og eksportemballasje av kryssfiner. Skapbasen kan utformes for håndtering av gaffeltruck i henhold til fraktkrav.

Emballasje: strekkfilm, fuktsikker beskyttelse og eksportkoffert i kryssfiner

Frakt: FOB Ningbo, CIF store havner eller EXW tilgjengelig

Skapfeste: interne komponenter forsterket før forsendelse

Dokumenter: pakkeliste, koblingsskjema og testrapport inkludert

Ettersalgsservice

Teknisk støtte for installasjon og igangkjøring

Koblingsskjema og layout tegningsstøtte

Reservedelsveiledning for brytere, målere og kontrollkomponenter

Garantibetingelser i henhold til bekreftet ordreavtale

Ofte stilte spørsmål

Spørsmål 1: Hva er forskjellen mellom GGD fast koblingsutstyr og GCS/MNS uttrekkskoblingsanlegg?

GGD bruker fastmonterte brytere og fastkoblede tilkoblinger, mens GCS eller MNS bruker uttrekkbare skuffeenheter. GGD er mer kostnadseffektivt for stabile distribusjonssystemer der kretser ikke trenger hyppig utskifting.

Q2: Kan GGD-skapet tilpasses i henhold til enkeltlinjediagrammet mitt?

Ja. Lugao kan konfigurere innkommende, mater, busskopler, måle- og kondensatorkompensasjonsskap i henhold til ditt elektriske diagram og komponentmerkekrav.

Q3: Hvilke komponentmerker kan brukes?

Vanlige alternativer inkluderer ABB, Schneider, Siemens, CHINT, Delixi eller andre prosjektspesifiserte merker, avhengig av budsjett og tekniske krav.

Q4: Hvilke dokumenter leveres før forsendelse?

Vi kan levere layouttegninger, koblingsskjemaer, rutinemessige testrapporter, pakkelister og produktbilder før forsendelse i henhold til bekreftet ordre.
