GCS Draw-out Type Lavspenningspanelbryter

GCS Draw-out type lavspenningspanelbryter er en avansert lukket bryterenhet som er omhyggelig konstruert for strømmottak, distribusjon og intelligent motorstyring i trefasede AC industrisystemer som opererer ved nominelle spenninger opp til 400V (med isolasjonsklassifiseringer som når 1000V) og horisontale hovedsamleskinnes merkestrøm opp til 4000A. Som kjerneryggraden i moderne lavspente kraftdistribusjonssentre, integrerer dette GCS Draw-out-type lavspentpanelbryter en omfattende pakke med primære og sekundære komponenter – inkludert luftkretsbrytere (ACB), støpte strømbrytere (MCCB), kontaktorer, termiske overbelastningsreléer, programmerbare logiske kontroller og multifunksjons-digitale målere (PLC-moduler) skuffeenheter.

Produktparameter (spesifikasjon)

Nedenfor er den tekniske spesifikasjonstabellen for standard GCS Draw-out type lavspenningspanelbryter.

Nominell frekvens 50Hz / 60Hz Gjeldende standarder IEC 61439-1/2, GB/T 7251 Installasjon Innendørs, gulvstående Skuffeposisjon Tilkoblet, test, frakoblet og tilbaketrukket posisjoner Kabelinnføring Topp- eller bunnkabelinnføring Samleskinne Materiale Kobber eller aluminium i henhold til prosjekt- eller temperaturkonfigurasjon -0°C i henhold til prosjekt +4-0C forhold Høyde ≤2000m standard, høyere høyde tilgjengelig ved designbekreftelse.

Produktfunksjon og applikasjon

Q1: Hva er de fremtredende funksjonelle egenskapene til dette GCS Draw-out type lavspenningspanelbryter?

A: GCS Draw-out type lavspenningspanelbryter er preget av sin høye utskiftbarhet og sikkerhet. Funksjonelle skuffer med samme karakter er fullstendig utskiftbare, og eliminerer ledningsfeil under nødutskiftninger. Den har også en presis mekanisk låsemekanisme som strengt håndhever "Off-Position-Test-On"-sekvensering, og forhindrer operatører i å koble til eller fra kretser under belastning. I tillegg sikrer den avanserte ventilasjonsdesignen effektiv varmeavledning for høystrømskretser.

Spørsmål 2: Hvilke scenarier er best egnet for dette bryterutstyret?

A: This GCS Draw-out type Low Voltage Panel Switchgear is ideally suited for sectors demanding uninterrupted power and rapid fault recovery. Typiske bruksområder inkluderer petrokjemiske raffinerier (for pumpe- og kompressorstyring), storskala produksjonsanlegg (automatiserte produksjonslinjer), hjelpesystemer for kraftverk, transitt for bybane og kommersielle tårntransformatorstasjoner. Its draw-out design makes it the preferred choice for any mission-critical environment where downtime must be minimized.

Produksjonsdetaljer

1. Produksjon av kabinettramme – presisjonskonstruert struktur

Innkapslingen til Lugao Powers GCS Draw-out type lavspenningspanelbryter begynner med høykvalitets kaldvalsede stålplater, valgt for deres overlegne flathet og strukturelle integritet. Alle stålpaneler behandles gjennom importerte CNC revolverstanse- og bøyesentre, og oppnår bøyevinkelnøyaktighet innenfor ±0,5° og hullposisjonspresisjon innenfor ±0,1mm. Etter forming gjennomgår rammen en flertrinns overflatebehandling: avfetting, syrebeising, fosfatering og elektrostatisk epoksypulverlakkering, deretter bakt ved 180–200°C for å danne en hard, korrosjonsbestandig finish. Det sammensatte skapet oppnår IP30 til IP40 beskyttelse, og beskytter effektivt interne komponenter mot støv, fuktighet og utilsiktet kontakt.

2. Samleskinnesystem – Kobberkjerne med høy ledningsevne

Alle hoved-, vertikale og grensamleskinner er produsert av 99,95 % renhet elektrolytisk kobber (T2-kvalitet), noe som sikrer ledningsevne ≥ 98 % IACS. Samleskinneoverflater får en flerlagsbehandling – enten tinnbelagt, sølvbelagt eller dekket med varmekrympende isolasjonshylse av høy spenning – for å forhindre oksidasjon og forbedre termisk spredning. Hver samleskinne er strammet med kalibrerte momentverktøy og merket for sporbarhet, og eliminerer lokale hot spots som kan kompromittere langsiktig pålitelighet.

3. Skuffemontering – "Tre-pass"-innstillingsprosedyren

Hver uttrekkbar funksjonsenhet gjennomgår vår eksklusive tre-pass lysbildeinnstilling:

1: Styreskinner monteres manuelt og justeres for innledende justering.

2: Skuffen settes inn og trekkes ut under tomgangsforhold for å bekrefte mekanisk jevnhet og låseinngrep.

3: Under elektrisk kontinuitetstesting går skuffen flere ganger mens den overvåker primær og sekundær plug-in kontaktmotstand. Kun enheter som oppfyller terskelen vår for jevn drift godkjennes.

Denne strenge prosedyren sikrer at hver skuff glir uanstrengt og opprettholder perfekt elektrisk kontakt over hele rekkevidden.

4. Konkurransefordeler – Større toleranser og overlegne kontakter

Sammenlignet med standard markedsalternativer, er Lugao Powers produksjonsfordeler håndgripelige og målbare:

Styresporstoleransekontroll: Vi opprettholder skuffemekanismens gap på ±0,5 mm (vanlig i bransjen er ≥±1,0 mm). Denne strammere toleransen forhindrer skuffen i å vibrere eller synke under drift, og eliminerer direkte en hovedårsak til primær kontaktslitasje og overoppheting.

Sølvbelagte primære kontakter: Alle plug-in-kontakter er laget av kobberlegering og ferdig med et sølvpletteringslag på ≥6μm tykkelse. Silvers lavere kontaktmotstand og utmerkede antioksidasjonsegenskaper reduserer krafttapet ved tilkoblingspunktene betydelig, og forbedrer hele GCS Draw-out type lavspentpanelbryters langsiktige termiske stabilitet og energieffektivitet.

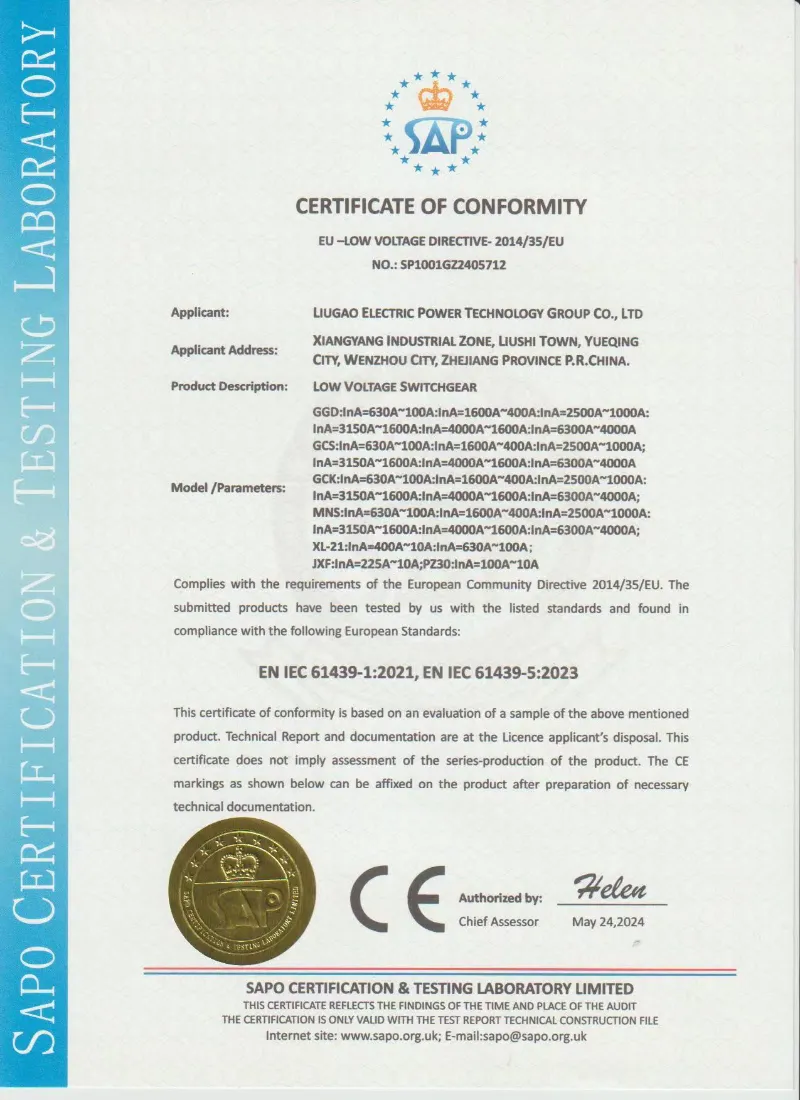

Sertifisering og kvalitetssikring

Lugao produserer lavspenningsbryter av GCS-uttrekkstype i henhold til prosjektets tekniske krav og gjeldende lavspenningsbryterstandarder som IEC 61439-1/2 og GB/T 7251. Rutinemessige inspeksjons- og testrapporter kan leveres før forsendelse i henhold til den bekreftede tekniske avtalen.

• IEC 61439-1/2 basert design og testing
• GB/T 7251 basert produksjon og inspeksjon
• Strømfrekvensmotstandstest
• Isolasjonsmotstandstest
• Mekanisk driftstest for skuffeenheter
• Inspeksjon av forriglingsfunksjon
• Sekundær kabling og funksjonstest
• Samleskinnekoblingsmomentkontroll
• Rutinetestrapport før forsendelse
• Bilder fra fabrikkinspeksjon tilgjengelig på forespørsel



Pakking, frakt og ettersalgsservice

Emballasje og frakt:

Hvert GCS Draw-out-type lavspentpanelbryter er først pakket inn med PE-film for å avvise fuktighet og støv, deretter innkapslet i desinfiserte, kraftige trekasser forsterket med stålstropper. Vi bruker vakuumforseglet emballasje for sensitive elektroniske komponenter og fullt innkapslede beskyttende hjørner for å forhindre transportskader. Standard frakt skjer via 20GP/40HQ containere, med forsendelser forsikret av verdensledende sjøforsikringsselskaper for å beskytte investeringen din fullt ut.




Ettersalgsservice:

Lugao Power Co., Ltd. gir en omfattende 12-måneders garanti fra idriftsettelsesdatoen (eller 18 måneder fra leveringsdatoen, avhengig av hva som kommer først). Vår tjeneste inkluderer 24/7 teknisk hotline-støtte, ekstern videoveiledning og service på stedet fra sertifiserte ingeniører når det er nødvendig. I tilfelle ytelsessvikt under normale driftsforhold, tilbyr vi reparasjons- eller erstatningsdeler gratis.




Kundespørsmål og svar

Spørsmål: Er GCS Draw-out type lavspenningspanelbryter kompatibel med mitt eksisterende bussveisystem?

A: Ja, kompatibilitet er strengt observert. Vi konfigurerer tilkoblingsstigeflensene til denne lavspenningspanelbryteren av GCS-uttrekkstype for å tilpasses perfekt med oppstrømstransformatoren og nedstrøms busway-grensesnitt. Vennligst oppgi tegningene for koblingsutstyret på stedet under den tekniske bekreftelsesfasen, slik at vi kan tilpasse tilkoblingspunktene.




Spørsmål: Hva skjer hvis en skuff svikter under drift? Kan jeg fikse det uten full avstengning?

A: Nettopp, rask hot-swapping er kjernefordelen. Du setter bare strømbryteren i det aktuelle rommet til "Av", trekker ut den defekte enheten og skyver inn en reservedel med identisk karakter. Resten av lavspenningspanelbryteren av GCS-uttrekkstypen fortsetter å fungere, og gjenoppretter strømmen i løpet av minutter.




Spørsmål: Hvordan forhindrer du lysbuehendelser under vedlikehold på samleskinnekammeret?

A: Sikkerhet er viktigst. Hoved- og grensamleskinnerommene er fullt oppdelt. Vi installerer lysbuesikre barrierer mellom uttrekksenhetskammeret og det vertikale samleskinnekammeret. Ved tilgang til samleskinnedelen kan alle tilstøtende funksjonsenheter hengelåses trygt i posisjonen "Frakoblet/Test".
