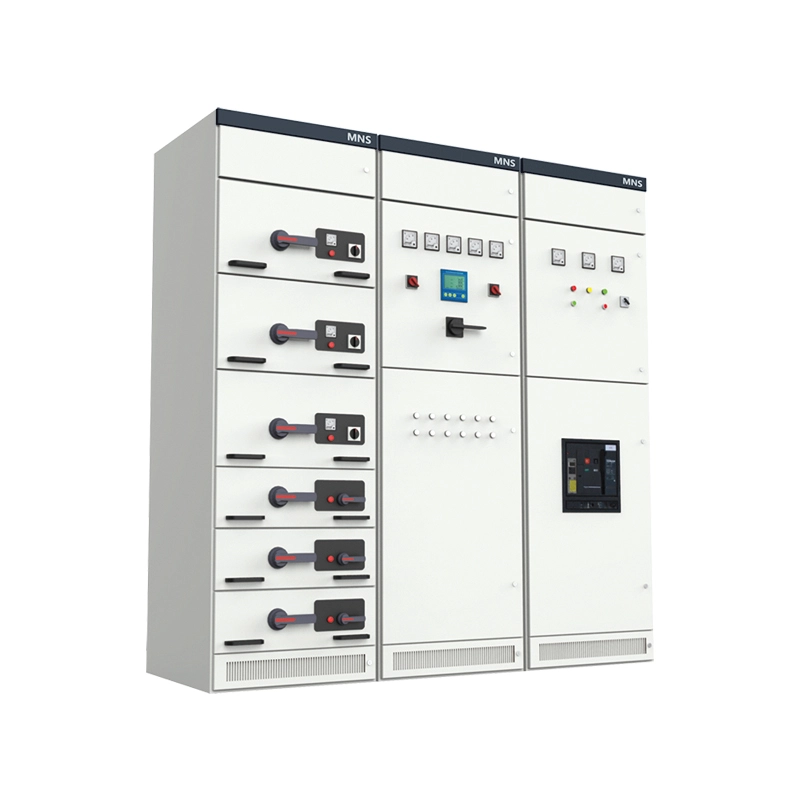

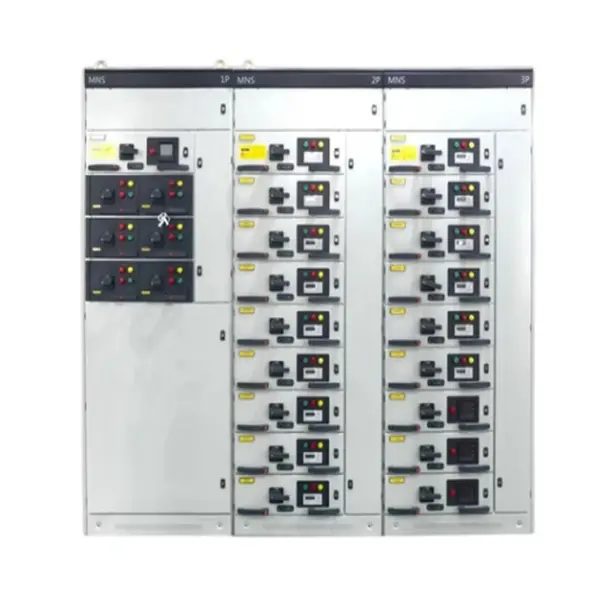

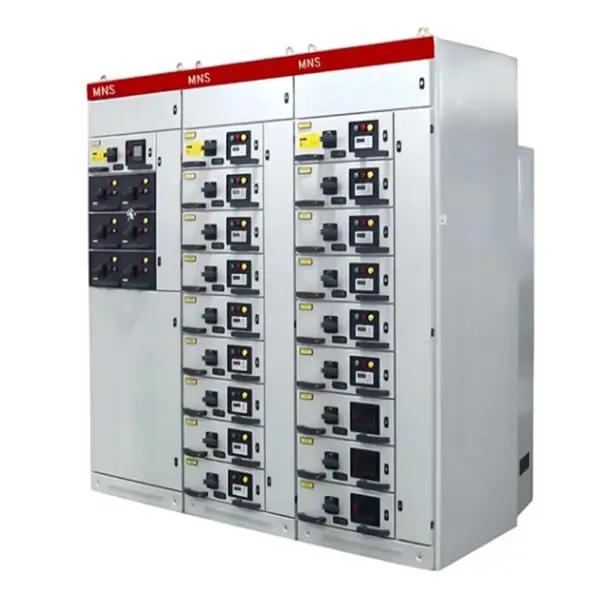

MNS Modularization Draw-out Type Bryterskap

MNS Modularization Draw-out type bryterskap er en low-voltage (up to 690V) enclosed switchgearsammenstilling designet i henhold til rammeverket MNS (Modular Network System). Hver funksjonsenhet – for eksempel en motorstarter, strømbryter eller strømforsyningsmodul – er plassert i en individuell uttrekkskassett som kan settes inn, trekkes ut eller byttes uten å slå av hele systemet. Skapet tjener tre hovedfunksjoner: kraftfordeling (mating av flere underkretser), motorkontroll (start, stopp, beskyttelse av motorer) og systembeskyttelse (kortslutning, overbelastning og jordfeilisolering). Kort sagt, det er et plug-and-play strømstyringssenter for industrielle og kommersielle anlegg.

Produktfordeler

Produktfunksjoner

I motsetning til generiske uttrekkbare skap, inkluderer MNS Modularization Draw-out bryterskap disse karakteristiske egenskapene:

Produktparametere

Produktapplikasjon (scenarier)

MNS Modularization Draw-out type bryterskap er utbredt i:

● Industrianlegg: Automotive samlebånd, mat og drikke produksjon, kjemisk batch prosessering

● Kommersielle komplekser: Kjøpesentre, høye kontorbygg, sykehus

● Infrastruktur: Vannbehandlingsanlegg, pumpestasjoner, bagasjehåndteringssystemer på flyplasser

● Datasentre: Lavspent hovedfordelingstavle (LVMDB) og eksterne strømpaneler (RPP)

● Fornybar energi: Solar gård vekselrettere, vindturbin hjelpestrømforsyning

● Marine og offshore: kraftdistribusjon ombord

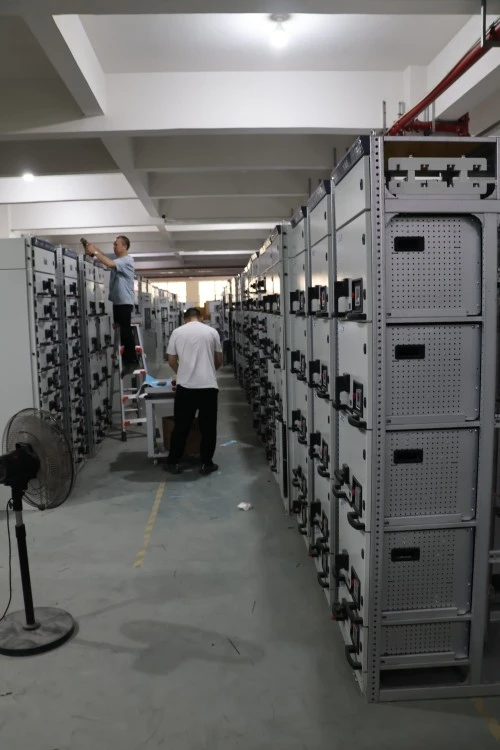

Produksjonsdetaljer

● Lugao Power Co., Ltd.produserer hvert MNS Modularization Draw-out type bryterskap med presisjon:

● Kapslingsmateriale: 2,0 mm tykt kaldvalset stål, helsveiset ramme med IP40-standard (IP54 valgfritt). Pulverlakktykkelse ≥80μm, RAL 7035 lys grå.

● Samleskinnesystem: Rektangulære kobberskinner (98 % IACS-ledningsevne) med tinnbelagte skjøter. Alle samleskinner er fullisolert med varmekrympbare hylser (rød, gul, blå, grå for nøytral).

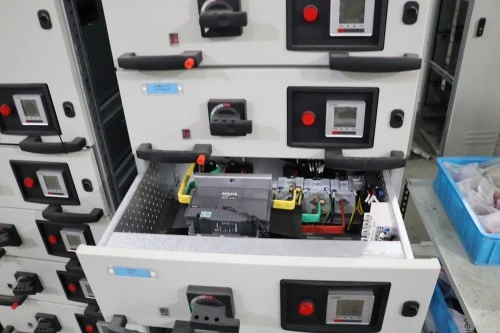

● Skuffeholder: Laget av 2,5 mm sinkbelagt stål med selvsmørende nylonruller. Skuffeinnsettings-/uttrekkskraft ≤150N etter 500 sykluser.

● Faste kontakter: Sølvlegering tippet, fjærbelastet design. Vurdert for 2000 innsettinger uten ytelsesforringelse.

● Sekundære kontakter: 24-pinners plug-and-socket sølvbelagte kontakter. Designet for 10 000 paringssykluser.

● Skuffidentifikasjon: Lasergraverbar etikettholder på hver skuffefront. QR-kode valgfri for digital aktivasporing.

● Fabrikktesting: Hver funksjonell enhet gjennomgår en fullstendig ledningssjekk, dielektrisk styrketest (2,5 kV i 1 minutt) og temperaturøkningstest (ved 1,1x merkestrøm). Testrapporter følger med forsendelsen.

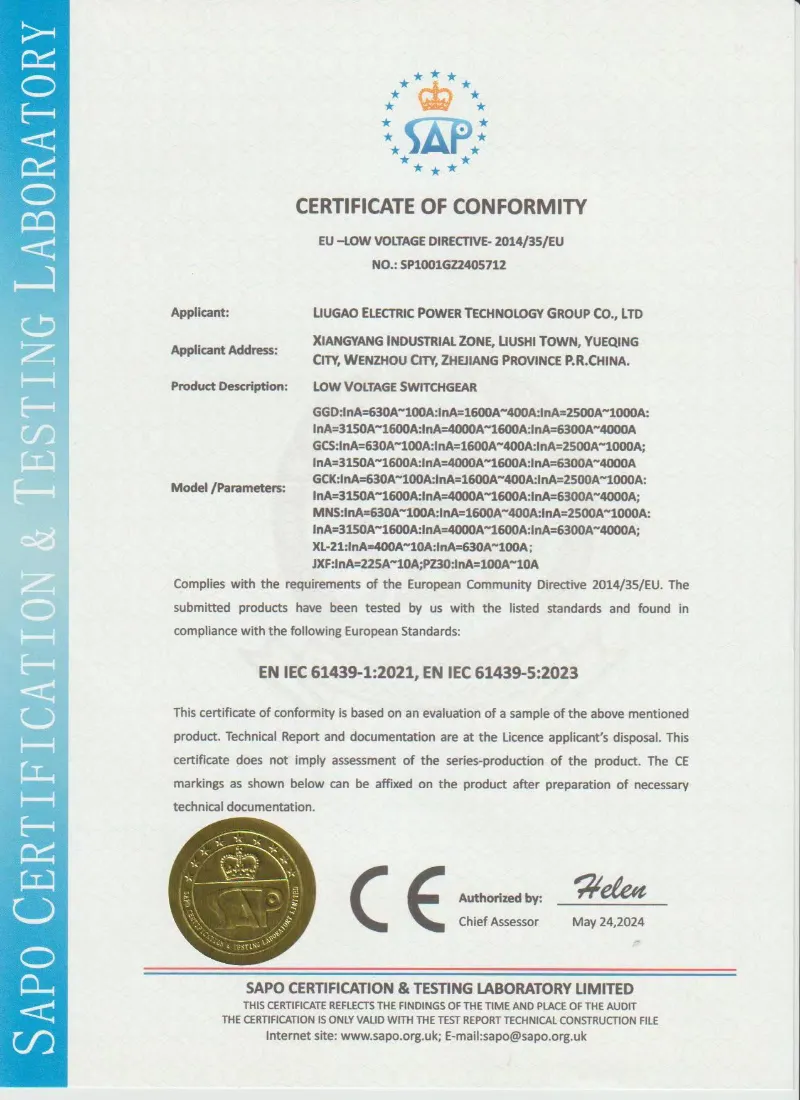

Sertifisering og kvalitetssikring

Lugao følger ISO-baserte kvalitetsstyringsprosedyrer for produksjon av bryterutstyr. For prosjektbestillinger kan vi levere inspeksjonsdokumenter, rutinemessige testrapporter og produktbilder før forsendelse i henhold til bekreftet teknisk avtale.

• ISO 9001 kvalitetsstyringssystem
• ISO 14001 miljøstyringssystem
• IEC 61439-1/2 basert design og testing
• Rutinetestrapport før forsendelse
• Bilder fra fabrikkinspeksjon tilgjengelig på forespørsel

Pakking, frakt og ettersalg

Emballasje og frakt

● Individuell skuffemballasje: Antistatisk bobleplast i bølgepappeske, merket med kretsskjema og klassifisering.

● Hovedskapemballasje: Strekkfilm + VCI-papir + eksportkasse av kryssfiner (15 mm tykkelse). Alle kassebunner er utstyrt med gaffeltrucklommer.

● Fraktperiode: FOB Ningbo, CIF store havner eller EXW.

● Ledetid: 20 virkedager for standardkonfigurasjoner.

Ettersalgsservice

● Garantiperiode: 12 måneder fra idriftsettelsesdato (maksimalt 18 måneder fra forsendelse).

● Gratis ekstern teknisk støtte via videosamtale eller e-post (svar innen 4 arbeidstimer).

Vanlige spørsmål:

Q1: Hva er forskjellen mellom 8E/2, 8E og 16E skuffer?

A: Disse refererer til skuffehøydemoduler: 8E/2 = 100 mm (halv modul), 8E = 200 mm (full modul), 16E = 400 mm (dobbel modul). Jo større skuffen er, desto høyere er tillatt strømstyrke og flere sekundære terminaler tilgjengelig.

Q2: Kan jeg bytte ut en skuff uten å koble fra den innkommende forsyningen?

A: Ja. Dette er en kjernefunksjon i MNS Modularization Draw-out type bryterskap. Flytt skuffen til isolert stilling (hvitt håndtak), lås opp og trekk den ut. Hovedbussen forblir strømførende. Koble imidlertid alltid fra lastsiden først.

Q3: Kommer skapet med et temperaturovervåkingssystem?

A: Standardenheter inkluderer ikke overvåking, men vi tilbyr valgfrie smarte skuffer med innebygde PT100-sensorer og en sentral displayenhet som viser samleskinne og skuffetemperaturer.

Q4: Kan skapet utvides senere uten å erstatte eksisterende seksjoner?

A: Ja. Hver vertikal seksjon er mekanisk og elektrisk konstruert for sidekobling. Du kan bolte et ekstra skap til hver ende og koble til samleskinnene ved hjelp av medfølgende utvidelsessett.
