Høyytelses transformatorstasjon av bokstype for pålitelig kraftdistribusjon

Mangel på areal i byer, lange byggesykluser på stedet og den økende etterspørselen etter distribuerte kraftnett kompliserer ofte tradisjonell utplassering av nettstasjoner. Lugao Power Co., Ltd. opererer som en spesialisert, Kina-basert boks-type transformatorstasjonsprodusent, og eliminerer disse prosjektflaskehalsene gjennom våre fabrikkmonterte, fullt integrerte transformatorstasjoner som kombinerer mellomspenningsbryterutstyr, krafttransformatorer og lavspentdistribusjon til et enkelt, kompakt kabinett. Siden 2016 har vårt ISO9001- og SGS-sertifiserte anlegg levert robuste understasjoner av amerikansk og europeisk type som reduserer installasjonstiden med opptil 60 %, og gir verktøy, EPC-entreprenører og industrianlegg en pålitelig plug-and-play-strømdistribusjonsløsning klar for umiddelbar service.

Hvordan velge mellom amerikanske og europeiske transformatorstasjoner for prosjektet ditt?

Når de evaluerer kvalifiserte leverandører av boks-type transformatorstasjoner, spør ingeniøranskaffelsesteam ofte: Bør vi spesifisere amerikanske eller europeiske designstandarder for distribusjonsnettverket vårt? Svaret avhenger av søknadskontekst og regionale nettpreferanser.

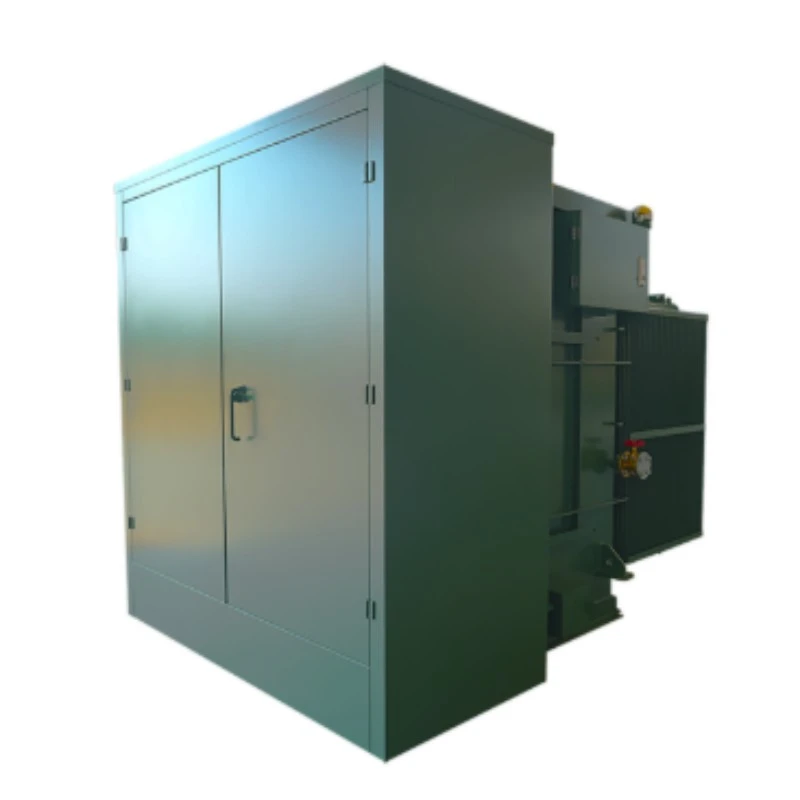

Transformatorstasjoner av amerikansk type har en særegen design med tre rom - transformator-, høyspent- og lavspentseksjoner - med transformatorrommet som vanligvis bruker en fullstendig forseglet, oljenedsenket enhet. Denne designen legger vekt på kompakt fotavtrykk, og tilbyr omtrent en tredjedel til en femtedel av volumet av enheter av europeisk type med tilsvarende kapasitet, noe som gjør den spesielt egnet for utendørs installasjoner i boligsamfunn og urbane distribusjonsnettverk med begrenset arealtilgjengelighet.

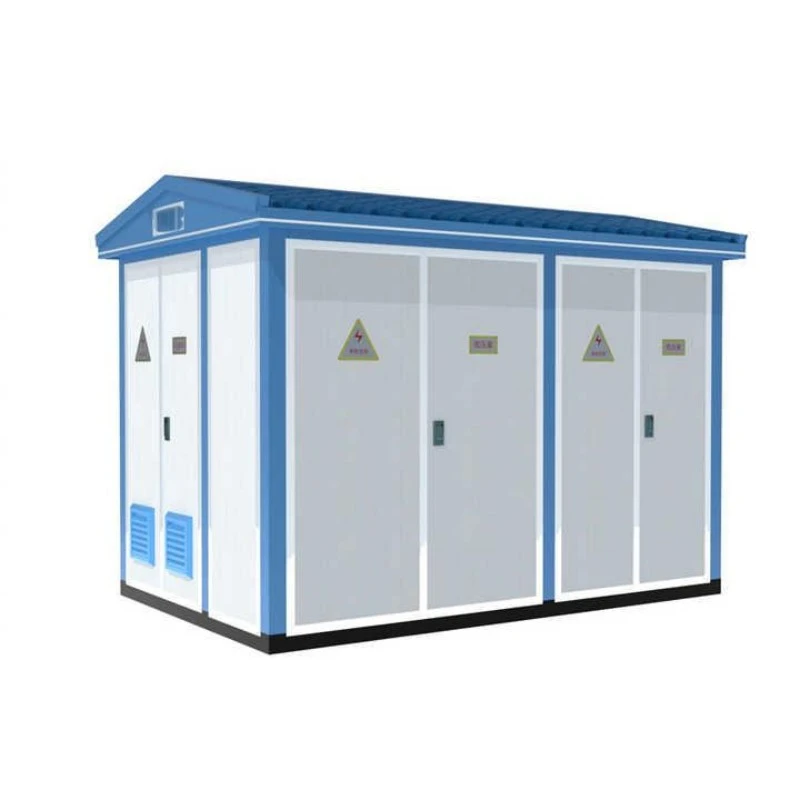

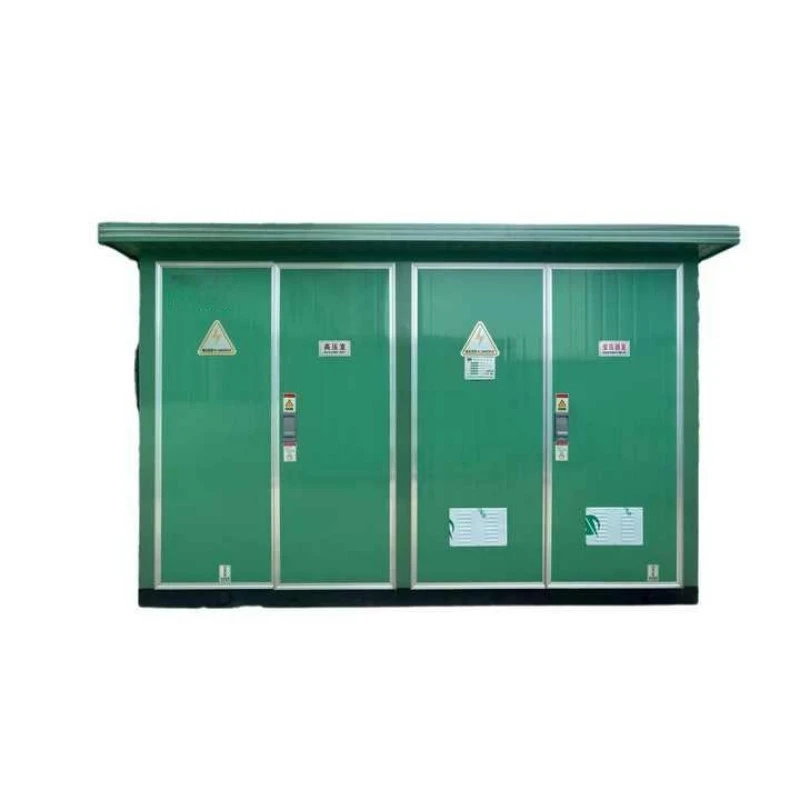

Transformatorstasjoner av europeisk type tar derimot i bruk en mer modulær, rombasert konfigurasjon med separate høyspenningsbryterutstyr, transformatorer og lavspentrom i ett enkelt kabinett. Denne designen prioriterer servicevennlighet og fleksibilitet, og rommer både oljenedsenkede transformatorer og transformatorer av tørr type, og er mye brukt i industriparker, kommersielle komplekser og kommunale infrastrukturprosjekter på tvers av IEC-standardregioner.

Begge designene deler kjernefordeler – forhåndstesting fra fabrikk, minimalt med anleggsarbeider og rask utrulling – men valget samsvarer til slutt med dine lokale nettstandarder, tilgjengelig område og vedlikeholdspreferanser.Lugaotilbyr begge konfigurasjoner med full tilpasning, noe som sikrer sømløs integrasjon uavhengig av regionale krav.

Hvordan sikrer Lugao dielektrisk integritet og termisk levetid?

Transformatorstasjoner av bokstype må tåle lynstøt, svitsjeoverspenninger og kontinuerlig lastindusert termisk stress. Lugao Box-Type transformatorstasjoner er konstruert med høy-dielektriske fundamenter validert gjennom strenge tester: strømfrekvens tåler ved 42 kV i ett minutt og lynimpuls tåler ved 75 kV på høyspentsiden. Disse tersklene oppfyller eller overskrider både amerikanske og europeiske krav til transformatorstasjoner, og beskytter interne transformatorviklinger og bryterutstyrskomponenter mot nettforstyrrelser.

Termisk styring påvirker transformatorisolasjonens levetid direkte. Vår fulllasttemperaturøkning – omtrent 45,1 K på høyspenningsviklinger og 52,9 K på lavspentviklinger – holder seg konsekvent innenfor IEC og IEEE foreskrevne grenser. Innkapslingsdesignet inkluderer optimaliserte ventilasjonsveier og varmeavledende overflater som aktivt kanaliserer varme bort fra kritiske komponenter, og forhindrer lokaliserte hotspots som forringer papirisolasjonen og akselererer oljealdring. Denne termiske motstandskraften oversetter seg til lavere livssykluskostnader og redusert vedlikeholdsfrekvens for din Power Transformer-investering.

Hvilke struktur- og miljøvern er integrert?

Utsatt for vær, støv og utilsiktede påvirkninger, fungerer transformatorstasjonens kabinett som det første forsvaret mot miljøforringelse. Lugao transformatorstasjoner oppnår IP44-beskyttelsesklassifiseringer, og gir effektiv motstand mot inntrengning av faste partikler og vannsprut, egnet for både åpne gårdsinstallasjoner av amerikansk type og bygningsintegrerte konfigurasjoner av europeisk type. Konstruert av korrosjonsbestandig stål med anti-korrosjon overflatebehandlinger, tåler huset ekstreme omgivelsestemperaturer, høy luftfuktighet og korrosive kystatmosfærer, og sikrer strukturell integritet i flere tiår med bruk.

Hvordan tåler Lugao kortslutningsevne?

Distribusjonsnettverk opplever uunngåelig feilstrømmer. En transformatorstasjons evne til å overleve disse hendelsene uten innvendig deformasjon eller samleskinneskade er ikke omsettelig. Lugao Box-Type transformatorstasjoner er testet for kortslutningsmotstand – eksempler inkluderer 20 kA RMS på høyspenningssiden – med inspeksjoner etter test som bekrefter samleskinnenes integritet og null strukturell deformasjon. Denne validerte mekaniske robustheten forsikrer prosjektingeniører om at våre transformatorstasjoner opprettholder systemstabilitet under de mest krevende feilforholdene.

Hvilke kapasitets-, spennings- og kjølekonfigurasjoner kan Lugao levere?

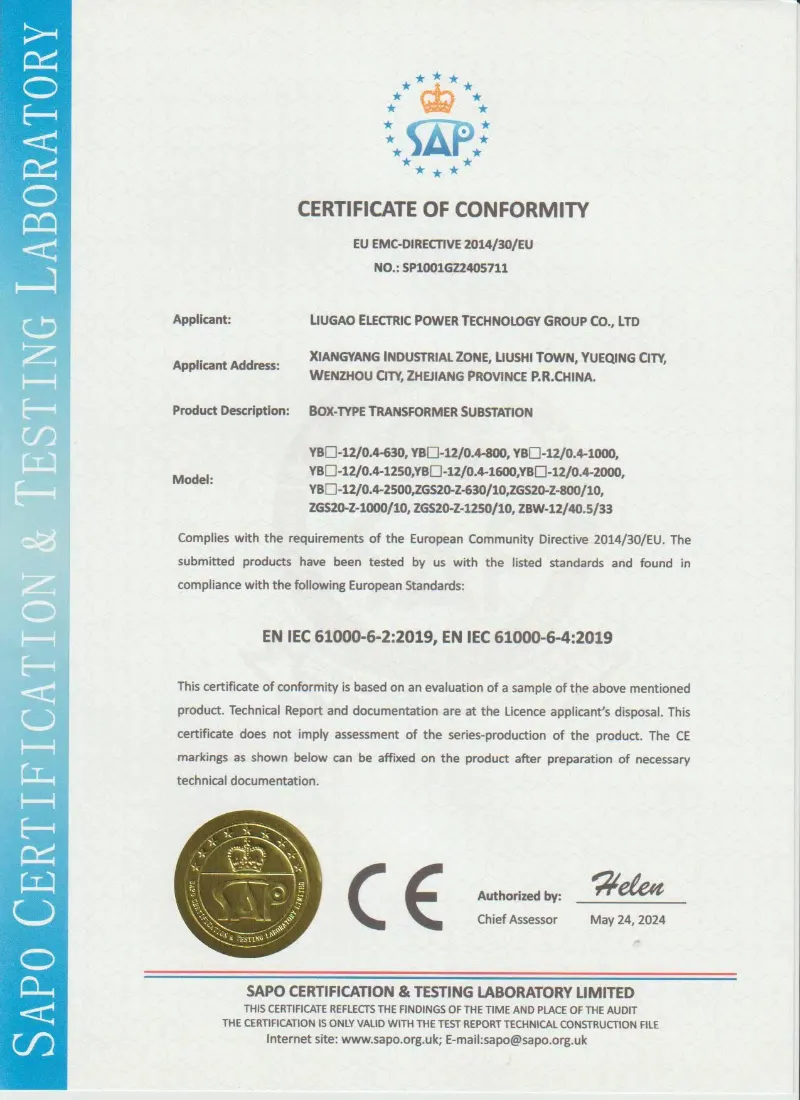

Lugaos ISO9001- og SGS-sertifiserte produksjonsverksted, utstyrt med profesjonelle samlebånd og full-power testbrønner, produserer boks-type transformatorstasjoner i strengt samsvar med IEC, GB, CE og CCC internasjonale standarder, og støtter direkte plug-and-play-distribusjon uten kostbare stedsendringer.

Spenningsklasser og kapasitetsområder

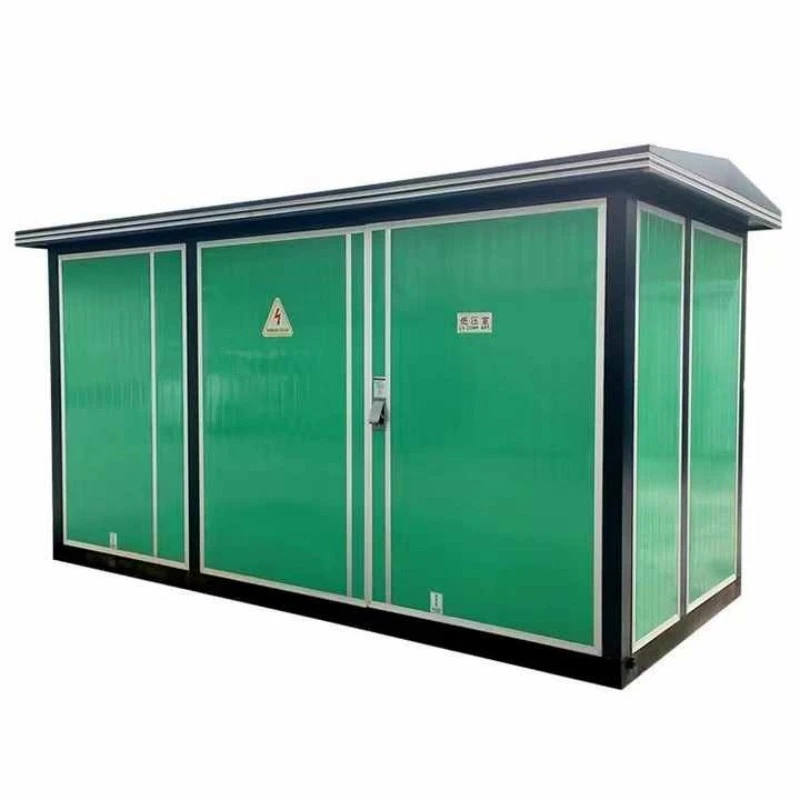

30kV / 35kV amerikanske og europeiske understasjoner:Designet for distribusjonsstasjoner, vindparkkollektorsystemer og tunge industrisoner som krever transformasjon av middels spenning med robust kortslutningsmotstand og lave partielle utladningsnivåer.

24kV (20kV) Smart/Compact Box understasjon:Utstyrt med intelligente moduler på både HV- og LV-sider, som muliggjør fjernkontroll, sensing, signalering og regulering for statlige nettautomatiseringsapplikasjoner. Egnet for urbane høyhus, bolighus og kommunal infrastruktur.

11kV / 10kV distribusjonsstasjon:Ideell for kommersielle komplekser, boligsamfunn og landlige elektrifiseringsprosjekter. Har en korrugert tankdesign eller tørr-type transformatoralternativer, eliminerer konservatorvedlikeholdskrav og sikrer pålitelig drift i tøffe utendørsmiljøer.

Transformator- og koblingsutstyr

Lugao tilbyr fleksible interne konfigurasjoner for å matche spesifikke prosjektkrav:

Transformatortype: Helt forseglet oljenedsenket(S9, S11, S13, SH15) eller tørrtype (SCB10, SCB11, SCBH15) alternativer, tilpasset brannsikkerhet og miljøpreferanser.

Høyspentbryter:XGN15-, HXGN17- eller KYN28A-skap med belastningsbryter eller vakuumbryterkonfigurasjoner, støttende ringnettverk, terminal eller dobbel strømforsyningsmodus.

Lavspentdistribusjon:GGD, GCS ellerMNS koblingsutstyrmed innkommende, utgående og reaktive kompensasjonsfunksjoner, støttende panel- eller skapmonterte strukturer.

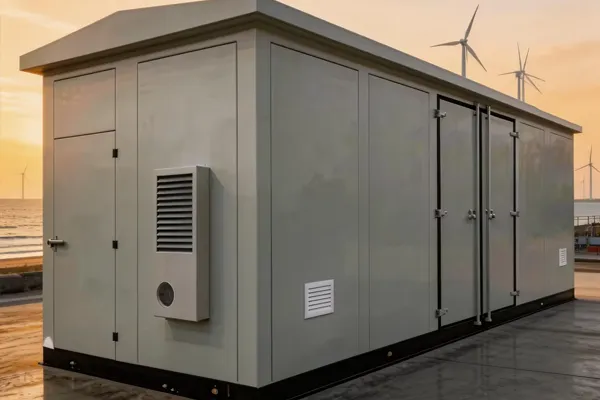

Hvordan velge den ideelle boks-type understasjon for plassbegrensede urbane områder?

For tradisjonelle transformatorstasjoner med rikelig gulvplass er konvensjonelle bygningslignende installasjoner fortsatt mulig. Imidlertid krever urbane underjordiske transformatorstasjoner, kompakte GIS-installasjoner og overbelastede kommersielle distrikter plassoptimaliserte løsninger. Lugao tilbyr tilpasset fotavtrykksoptimalisering, som reduserer de totale grunnarealkravene ved å bruke bryterutstyr med høy tetthet og integrerte transformatordesign. Transformatorstasjoner av amerikansk type, med sitt kompakte volum, er spesielt egnet for boligdistribusjon der arealkostnadene er uoverkommelige. Enheter av europeisk type, selv om de er større, tilbyr overlegen servicetilgang for industrielle applikasjoner der vedlikeholdsfrekvensen er høyere.

Se vår produksjonslinjeVideo

Opplev Lugao's Box-Type Transformer-transformatorstasjon med førstehånds produksjon:
