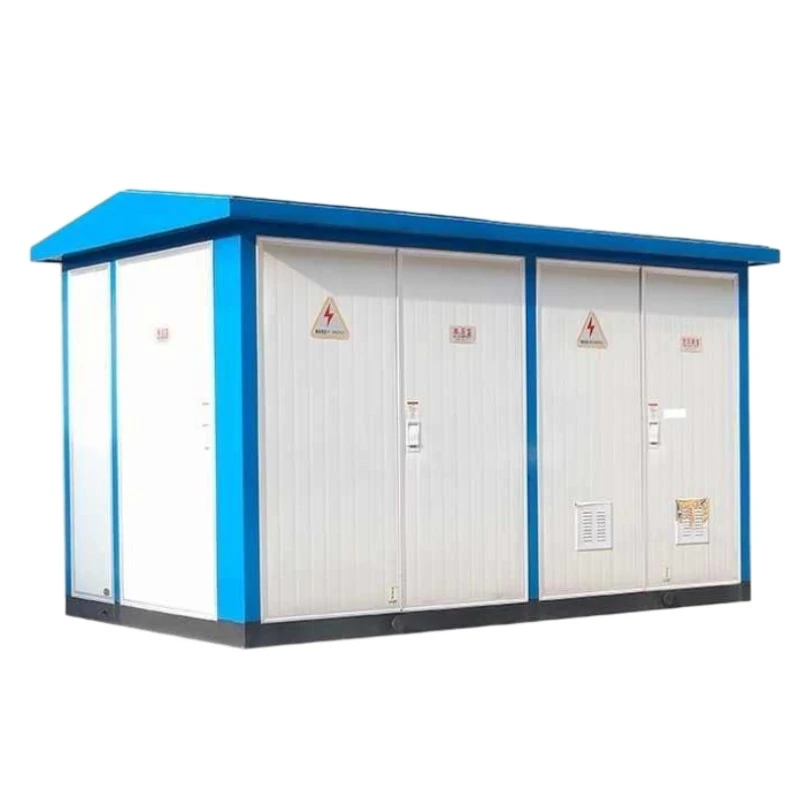

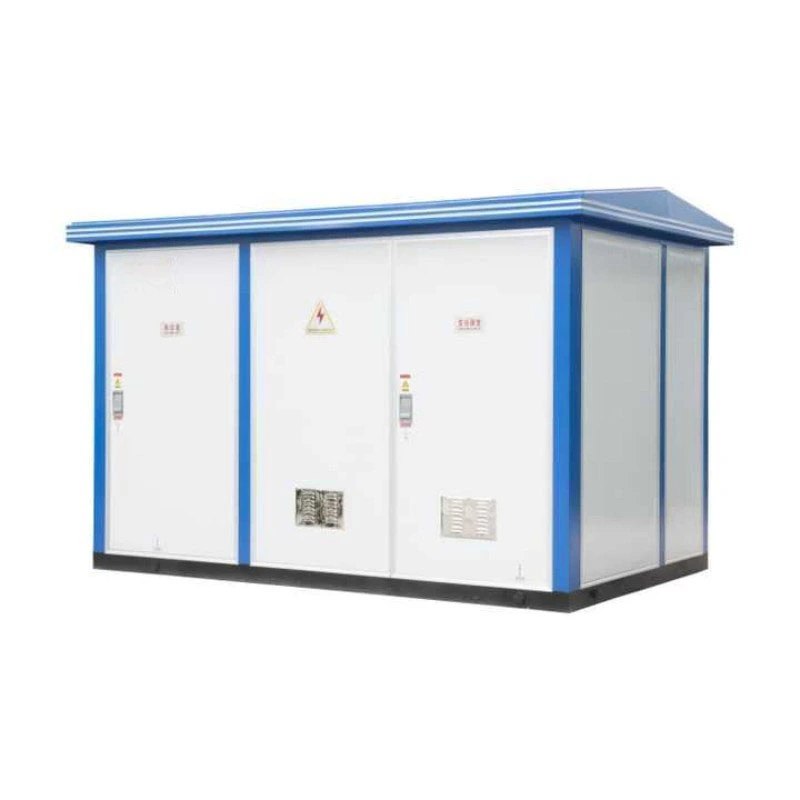

Smart forhåndsinstallert transformatorstasjon av europeisk type

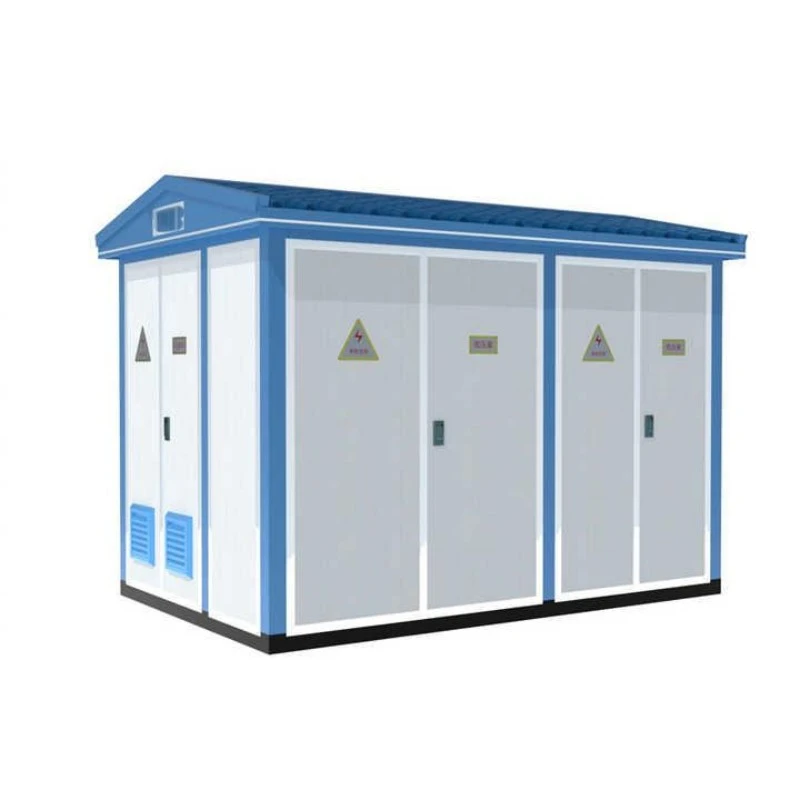

Den Smart forhåndsinstallerte transformatorstasjonen av europeisk type er en fabrikkmontert, kompakt kraftfordelingsenhet som integrerer enmellomspenningskoblingsanlegg, et lavspent distribusjonspanel og en oljenedsenket eller tørrtransformator til et enkelt, lukket hus. I motsetning til tradisjonelle anleggsstasjoner, er denne enheten i europeisk stil prefabrikkert, testet og levert som et klar-til-installasjonssystem.

Hva gjør det?

Den trapper ned mellomspenningselektrisitet (typisk 6kV–35kV) til lavspentnivåer (400V–690V) for sikker distribusjon til boligsamfunn, kommersielle bygninger, fabrikker og fornybare energianlegg. Den Smart forhåndsinstallerte transformatorstasjonen av europeisk type støtter også intelligent overvåking av belastning, temperatur og strømkvalitet, noe som muliggjør ekstern feildiagnose og automatiske alarmfunksjoner. Dette gjør det til et ideelt valg for smarte nett og ubetjente nettstasjoner.

Produktfordeler

1. Smart overvåking og fjernkontroll

Den Smart forhåndsinstallerte transformatorstasjonen av europeisk type kommer med en valgfri intelligent terminalenhet (ITU) som samler inn sanntidsdata om spenning, strøm, effektfaktor og oljetemperatur. Data kan overføres via 4G, Ethernet eller fiberoptikk til et sentralt kontrollrom, noe som reduserer inspeksjonskostnadene på stedet.

2. Kompakt fotavtrykk og rask distribusjon

Fordi den er forhåndsmontert på fabrikken, krever Smart forhåndsinstallert transformatorstasjon av europeisk type kun et enkelt fundament på stedet. Installasjonen tar 1–2 dager i stedet for uker, og sparer opptil 60 % i sivile arbeider og landbruk.

3. Høy pålitelighet under tøffe forhold

Med en beskyttelsesgrad på IP54 (eller høyere) for kabinettet og oljenedsenkede transformatorer eller epoksyharpikstransformatorer inni, motstår denne transformatorstasjonen støv, regn, salttåke og ekstreme temperaturer fra -25°C til +40°C, noe som sikrer kontinuerlig drift i ørkener, kystområder eller høye høyder.

4. Energieffektivitet og lavt tap

Utstyrt med lavtapstransformatorer i S11- eller S13-serien, reduserer Smart forhåndsinstallert transformatorstasjon av europeisk type tomgangstap med opptil 30 % sammenlignet med konvensjonelle enheter, og reduserer direkte strømregninger og karbonutslipp over en 20-års levetid.

5. Fullstendig tilpassbar

Vi tilbyr fleksible konfigurasjoner: kobber- eller aluminiumsviklinger, trinnkoblere på belastning, automatisk effektfaktorkorreksjon (APFC) og overspenningsavledere. Enten du trenger en 200kVA enhet til et villaområde eller en 2500kVA enhet til en industripark, kan vi skreddersy løsningen.

Produktfunksjon

Helt lukket og værbestandig hus --- Laget av galvanisert stål eller aluminiumslegering, belagt med anti-korrosjonsmaling, egnet for utendørs installasjon.

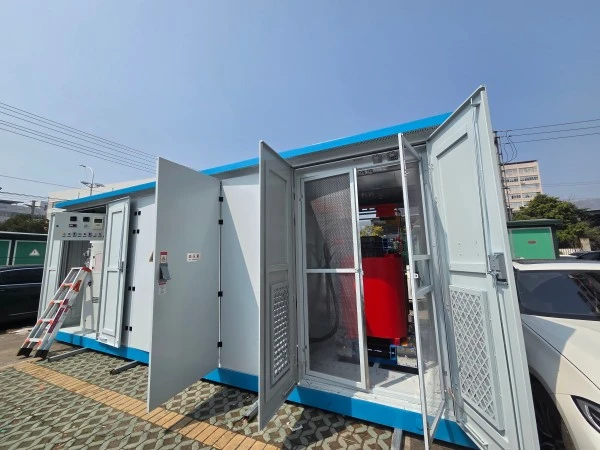

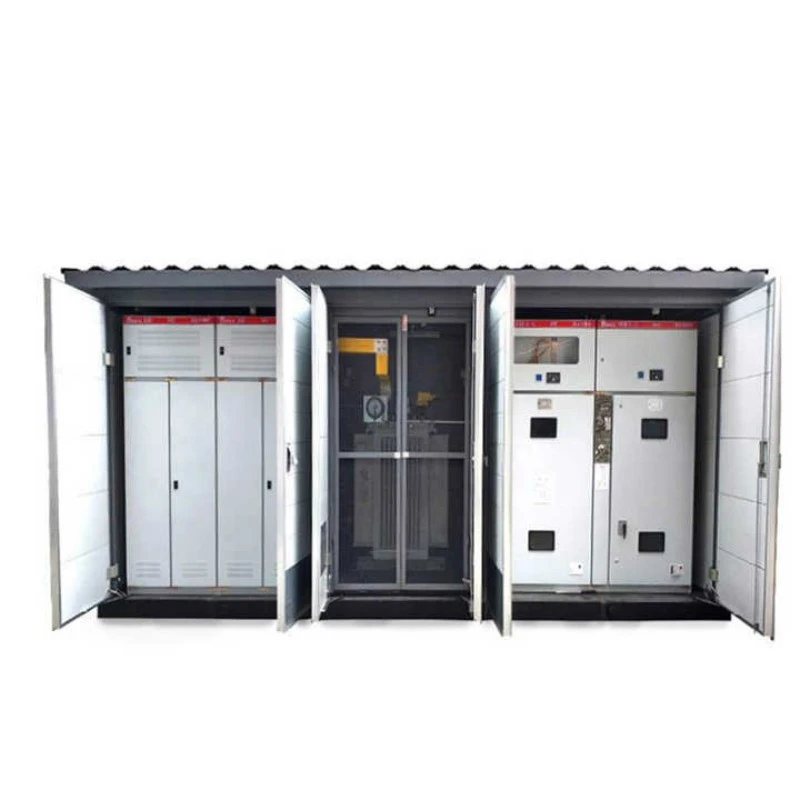

Modulær intern layout ---Separate rom for HV-koblingsutstyr, transformator og LV-distribusjon, med mekaniske forriglinger for å sikre operatørsikkerhet.

Intelligent kjølesystem --- Temperaturkontrollerte vifter for tørrtransformatorer eller korrugerte radiatorpaneler for oljenedsenkede enheter, aktiveres automatisk når temperaturen overstiger settpunktet.

Lysbue- og overbelastningsbeskyttelse --- Utstyrt med SF6- eller vakuumbrytere, sikringsbrytere og overspenningsvernenheter (SPD) for å oppfylle IEC 62271-202-standardene.

Brukervennlig grensesnitt --- Lokal berøringsskjerm (valgfritt) viser sanntidsdata og feilregistreringer, mens fjerntilgang via smarttelefon-app er tilgjengelig for vedlikeholdspersonell.

Drift med lavt støynivå --- Lydnivå ≤55dB(A) for boligapplikasjoner, oppnådd av vibrasjonsdempende monteringer og akustiske isolasjonspaneler.

Anti-tyveri og sikkerhetsdesign --- Kraftige låser, dørsensorer og valgfri CCTV-integrasjon gjør den smarte forhåndsinstallerte transformatorstasjonen av europeisk type egnet for eksterne, ubetjente steder.

Produktapplikasjon

Smart forhåndsinstallert transformatorstasjon av europeisk type er mye brukt i:

Urban kraftdistribusjon

Boligkomplekser, kjøpesentre, hoteller og sykehus hvor plassen er begrenset og brannsikkerhet er kritisk.

Underjordiske parkeringsplasser eller takinstallasjoner drar nytte av dens kompakte, oljeholdige design.

Prosjekter for fornybar energi

Solparker og vindparker på land krever rask utplassering og værbestandighet. Denne transformatorstasjonen integreres sømløst med PV-omformere og vindturbinomformere.

Infrastruktur og offentlige anlegg

Flyplasser, T-banestasjoner, tunneler og broer er avhengige av høy pålitelighet og fjernovervåking for å sikre uavbrutt belysning og ventilasjon.

Industri- og gruveanlegg

Fabrikker, kjemiske anlegg og gruver bruker Smart forhåndsinstallert transformatorstasjon av europeisk type for å isolere nettfeil og beskytte følsomt maskineri.

Midlertidig og nødstrøm

Byggeplasser, nødhjelpssoner og utendørsarrangementer drar nytte av sin plug-and-play-natur og enkle flytting.

Produksjonsdetaljer

Bolig og mekanisk design

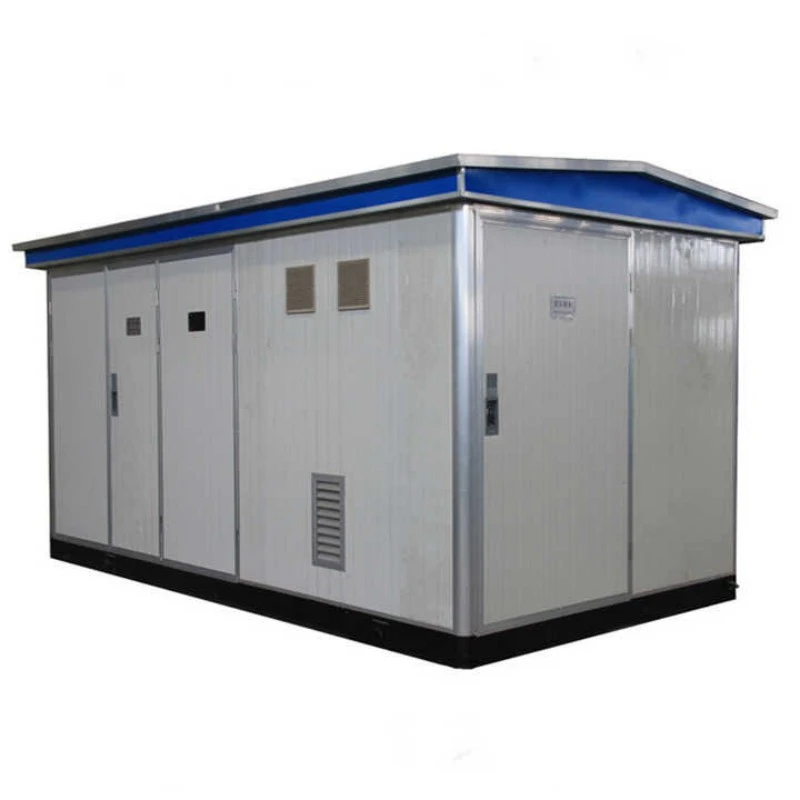

Det ytre kabinettet til Smart forhåndsinstallert transformatorstasjon av europeisk type er produsert ved hjelp av laserkuttede, bøyde og sveisede stålplater. Etter sveising gjennomgår hele huset kuleblåsing for å fjerne avleiringer, etterfulgt av elektrostatisk pulverlakkering med en minimumstykkelse på 80 µm. Dette gir C5-M korrosjonsbestandighet (ISO 12944) for kyst- eller industrimiljøer.

Dører er utstyrt med polyuretanpakninger, kompresjonslåser og avtakbare hengsler. Et skråtak forhindrer vannsamling, og basiskanaler inkluderer gaffeltrucklommer og løfteører for enkel transport.

Transformatorkjerne og viklinger

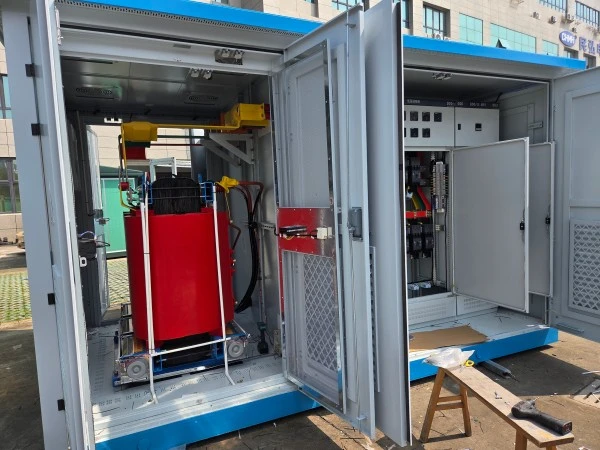

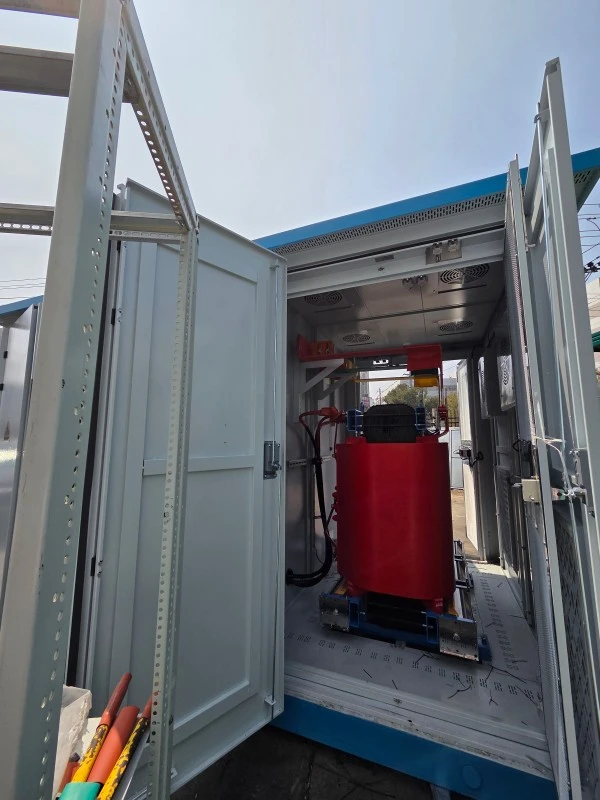

Vi bruker høypermeabilitet kaldvalset kornorientert silisiumstål (0,23 mm eller 0,27 mm) med trinn-overlappende skjøter for å redusere tomgangsstrøm. Viklinger er laget av oksygenfri kobber eller aluminiumsfolie (for lav spenning) og rund kobbertråd (for høy spenning). For versjoner av tørre type, er Klasse H epoksyharpiks vakuumstøpt for å eliminere tomrom og oppnå delvis utslipp <10pC. For oljenedsenkede versjoner bruker vi mineralolje eller naturlig estervæske med korrugert tank for å absorbere oljeekspansjon.

Koblingsutstyr og samleskinner

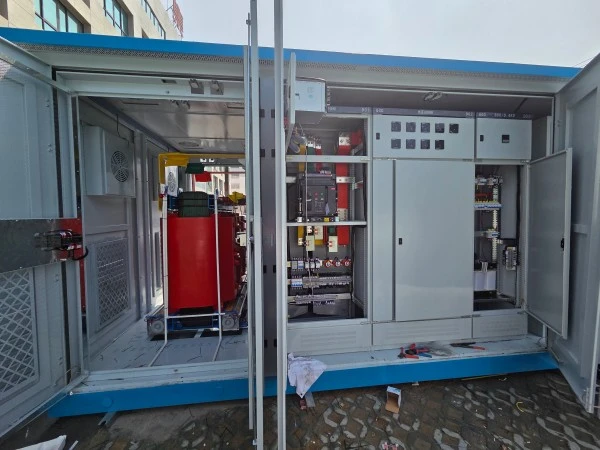

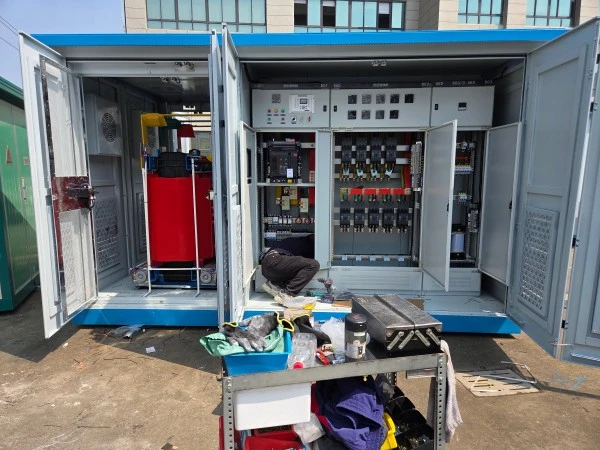

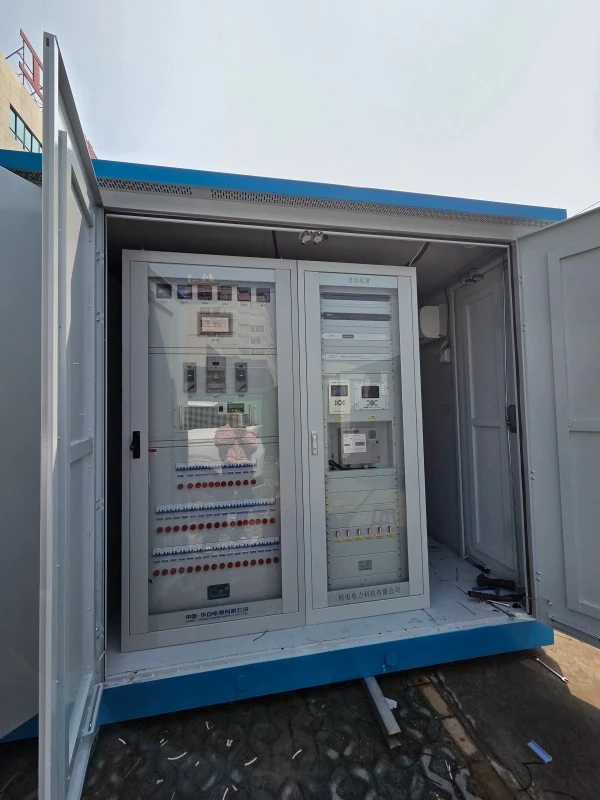

Inne i Smart forhåndsinstallert transformatorstasjon av europeisk type, rommer HV-rommet en lastbryter eller effektbryter (SF6 eller vakuumtype) med synlige brytekontakter. LV-rommet inkluderer en hovedstrømbryter (MCCB), matebrytere og et samleskinnesystem klassifisert opp til 4000A. Alle samleskinner er tinnbelagt kobber med krympeisolasjon.

Intelligent overvåkingssystem (valgfritt)

Vi integrerer en smart RTU (remote terminal unit) som måler trefasespenninger, strømmer, aktiv/reaktiv effekt og harmoniske opp til 31. orden. Data logges hvert 5. minutt og lagres i 90 dager. Alarmer for overspenning, underspenning, overtemperatur og døråpning sendes via SMS eller e-post.

Kvalitetstesting

Hver Smart forhåndsinstallert transformatorstasjon av europeisk type gjennomgår 100 % fabrikktesting:

1. Dielektrisk tåletest (2,5kV i 1 minutt)

2. Dynamisk kortslutningstest (simulert)

3. IP54 vanninntrengningstest

4. Temperaturstigningstest (8 timer ved full belastning)

5. Delvis utslippsmåling (≤10pC for tørr type)

6. Testrapporter leveres med hver forsendelse, i samsvar med IEC 62271-202, GB/T 17467 og EN 61330 standarder.
