Hva gjør tørrtypetransformatorer ideelle for grønne byggsertifiseringer?

I kappløpet om å oppnå LEED Platinum eller Green Mark-sertifisering, gransker bygningsutviklere hver komponent i den elektriske infrastrukturen. Belysning, HVAC og fornybare energisystemer får mest oppmerksomhet. Men en komponent som ofte overses er transformatoren. En konvensjonell oljefylt transformator inneholder hundrevis av liter brennbar dielektrisk væske, krever inneslutningssystemer for sølforebygging og bidrar til bygningens totale karbonavtrykk gjennom tomgangstap. ENTransformator av tørr type,derimot, eliminerer disse forpliktelsene helt. Den bruker luft og solid isolasjon i stedet for olje, fjerner risikoen for brann og miljøforurensning, og kan konstrueres for å oppnå de høyeste energieffektivitetsklassene.

Spørsmålet om hvorfor Dry Type Transformers er ideelle for sertifiseringer av grønne bygninger handler ikke bare om å merke av i en boks. Det handler om en grunnleggende tilpasning mellom transformatorens driftsegenskaper og sertifiseringskriteriene som grønne byggeprogrammer vurderer. LEED gir for eksempel poeng for brannsikkerhet, innemiljøkvalitet, energiytelse og innovasjon innen design. En transformator av tørr type bidrar til alle disse kategoriene, ofte uten tilleggskostnadene for brannklassifiserte hvelv eller oljebegrensningssystemer som oljefylte enheter krever. PåLugao Power Co.,Ltd., har fabrikken vår levert Dry Type Transformers til grønne byggeprosjekter over hele Asia og Midtøsten, og vi har dokumentert de spesifikke sertifiseringskredittene våre produkter bidrar til å oppnå. Denne artikkelen vil undersøke de tekniske og regulatoriske faktorene som gjør Dry Type Transformers til det foretrukne valget for bærekraftig konstruksjon.

Innholdsfortegnelse

• 1. Brannsikkerhetsfordelen: Hvorfor oljefri er viktig for grønne bygninger
• 2. Energieffektivitet: Sertifiseringsmetrikken som driver utvalget av transformatorer
• 3. Miljøsamsvar: Eliminerer sølrisiko og farlige materialer
• 4. Plasseffektivitet og innendørs installasjonsfleksibilitet
• 5. Vedlikeholdsreduksjon: Den skjulte bærekraftsfordelen
• 6. Ofte stilte spørsmål (FAQ)
• 7. Konklusjon

1. Brannsikkerhetsfordelen: Hvorfor oljefri er viktig for grønne bygninger

Den mest umiddelbare og målbare fordelen med en tørrtypetransformator for sertifisering av grønne bygninger er brannsikkerhet. Oljefylte transformatorer inneholder hundrevis av liter brennbar mineralolje. Ved en intern feil kan denne oljen antennes og skape en brann som er ekstremt vanskelig å slukke. Byggeforskrifter i de fleste jurisdiksjoner anerkjenner denne risikoen og krever at oljefylte transformatorer installert innendørs skal plasseres i brannklassifiserte hvelv med komplekse brannslokkingssystemer. En transformator av tørr type eliminerer dette kravet fullstendig. Den inneholder ingen brennbar væske. Isolasjonssystemet, typisk støpt epoksyharpiks, er selvslukkende og avgir ikke giftige gasser selv når det utsettes for ekstrem varme.

Virkningen på sertifiseringen er direkte. LEED og andre vurderingssystemer for grønne bygninger gir poeng for brannsikkerhet og for å redusere bruken av farlige materialer. En tørrtype transformator som er sertifisert til brannklasse F1 (den høyeste brannsikkerhetsklassifiseringen under IEC 60076-11) gir dokumentert bevis på at bygningens elektriske infrastruktur er utformet for å minimere brannrisiko. Denne dokumentasjonen kan sendes inn som en del av sertifiseringssøknaden. Dessuten eliminerer elimineringen av det brannklassifiserte hvelvet en betydelig byggekostnad. Et sykehusoppgraderingsprosjekt i 2021 i USA sparte 480 000 dollar i brannsikringsutgifter ved å installere tørrtransformatorer direkte i pasientbehandlingsvingene i stedet for oljefylte enheter i et eget hvelv.

Tabellen nedenfor oppsummerer brannsikkerhetssammenligningen mellom tørrtype og oljefylte transformatorer for grønne byggapplikasjoner.

Hos Lugao er våre tørrtypetransformatorer testet og sertifisert i henhold til brannklasse F1, den strengeste brannsikkerhetsstandarden i IEC 60076-11. Denne sertifiseringen er ikke bare en etikett; det er resultatet av strenge tester som inkluderer eksponering for åpen ild og måling av røyktoksisitet. For byggeprosjekter som søker LEED Gold- eller Platinum-sertifisering, gir F1-sertifiseringen dokumentert samsvar med brannsikkerhetsforutsetningene som grønne byggeprogrammer krever.

2. Energieffektivitet: Sertifiseringsmetrikken som driver utvalget av transformatorer

Energieffektivitet er den mest vektede kategorien i de fleste sertifiseringsprogrammer for grønne bygninger. LEED gir opptil 18 poeng for optimalisert energiytelse. Transformatoren, som går kontinuerlig og bruker energi selv når bygget er tomt, er en kritisk komponent i byggets samlede energiprofil. En tørrtypetransformator kan konstrueres for å oppnå de høyeste effektivitetsklassene, og minimerer både ubelastetap (energien som forbrukes når transformatoren er tilkoblet, men ikke leverer en last) og lasttap (energien tapt som varme ved tilførsel av en last).

Effektiviteten til en transformator måles ved dens energieffektivitetsklasse. Den høyeste klassen, ofte betegnet som nivå 1 eller IE3, representerer den beste tilgjengelige teknologien. En tørrtype transformator i denne klassen kan oppnå tomgangstap som er 60-80 % lavere enn konvensjonelle transformatorer. For en 2500 kVA transformator kan den årlige energibesparelsen overstige 20 000 kWh, noe som gir en karbonreduksjon på omtrent 15 tonn per år. Denne reduksjonen bidrar direkte til bygningens energiytelse og reduksjonsmålene for karbonfotavtrykk.

Tabellen nedenfor gir typiske effektivitetsdata for en tørr type transformator i høyeste effektivitetsklasse sammenlignet med en standard transformator.

På fabrikken vår konstruerer vi våre tørrtypetransformatorer ved å bruke avanserte kjernematerialer, inkludert høypermeabilitet silisiumstål og amorf legering. Spesielt amorfe legeringskjerner gir en dramatisk reduksjon i ubelastetap fordi materialets atomstruktur ikke har de krystallinske grensene som genererer hysterese-tap i konvensjonelt stål. For grønne byggeprosjekter der transformatoren vil fungere med lave belastningsfaktorer i lengre perioder – for eksempel i kontorbygg eller datasentre – kan en tørrtypetransformator i amorf legering levere best mulig energiytelse. Denne ytelsen oversettes direkte til LEED-energikreditter og lavere driftskostnader for bygningseieren.

3. Miljøsamsvar: Eliminerer sølrisiko og farlige materialer

Miljøpåvirkningen til en transformator bestemmes ikke bare av energiforbruket, men også av materialene den inneholder og risikoen den utgjør i løpet av levetiden. Oljefylte transformatorer inneholder dielektrisk væske som kan lekke eller søle, forurense jord og grunnvann. I eldre enheter kan denne væsken inneholde polyklorerte bifenyler (PCB), som er klassifisert som farlig avfall. Selv moderne mineralolje utgjør en miljørisiko hvis den slippes ut. En transformator av tørr type eliminerer denne risikoen fullstendig. Den inneholder ingen flytende dielektrikum. Isolasjonen er solid epoksyharpiks, og kjølingen er gitt av omgivelsesluften.

For grønn bygningssertifisering er eliminering av farlige materialer en betydelig fordel. LEED og andre klassifiseringssystemer gir poeng for å redusere bruken av farlige materialer og for å forhindre forurensning. En Dry Type Transformer bidrar til disse studiepoengene på flere måter. For det første eliminerer det behovet for oljebegrensningssystemer, for eksempel bermer eller sekundære sperringshvelv, som oljefylte transformatorer krever. For det andre eliminerer det risikoen for jord- og vannforurensning fra oljelekkasjer. For det tredje forenkler det avhendingsprosessen ved slutten av livet, siden det ikke er noen farlig væske å håndtere.

Tabellen nedenfor sammenligner miljøpåvirkningen av Dry Type og oljefylte transformatorer over hele livssyklusen.

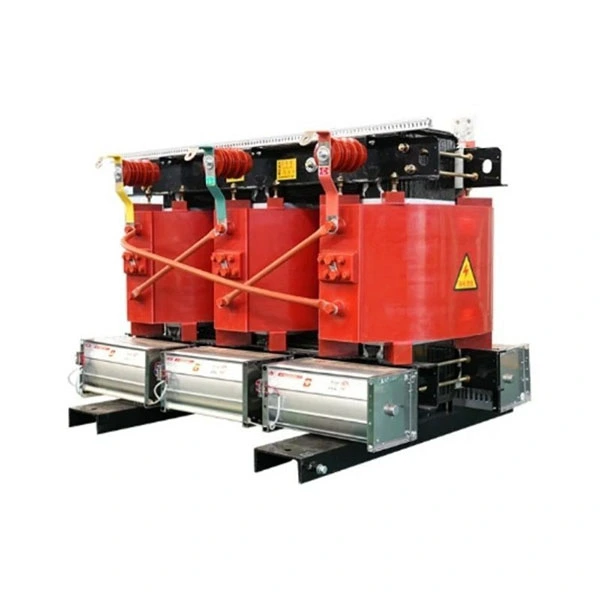

Vår fabrikk ved Lugao Power Co.,Ltd. produserer Dry Type Transformers med støpt epoksyharpiksisolasjon som er fri for halogen og andre giftige komponenter. Dette sikrer at selv i det usannsynlige tilfellet av brann, slipper transformatoren ut farlige gasser. For byggeprosjekter i miljøsensitive områder, som nær vannkilder eller i beskyttede soner, er denne miljøprofilen avgjørende for å oppnå sertifisering og for å oppfylle prosjektets bærekraftsmål.

4. Plasseffektivitet og innendørs installasjonsfleksibilitet

Sertifiseringsprogrammer for grønne bygninger anerkjenner i økende grad verdien av effektiv plassutnyttelse. Et bygg som bruker mindre plass til mekanisk og elektrisk utstyr har mer plass til inntektsbringende eller beboertjenende funksjoner. En transformator av tørr type gir en betydelig fordel på dette området fordi den ikke krever brannklassifiserte hvelv, oljebegrensningssystemer og klaringssoner som oljefylte transformatorer krever. Dette gjør at transformatoren kan installeres nærmere belastningssenteret, noe som reduserer kabellengder og tilhørende kobbertap.

Plassbesparelsen er betydelig. En oljefylt transformator krever et dedikert hvelv med brannklassifiserte vegger, et utslippssystem og ventilasjon for kjøling. En Dry Type Transformator kan installeres direkte i det elektriske rommet, ofte i et kompakt kabinett. I et høyhus næringsbygg kan dette frigjøre hundrevis av kvadratmeter med verdifull gulvplass. Et 2022-prosjekt i New York City installerte åtte transformatorer av tørr type i et elektrisk rom på 12 fot ganger 15 fot som ville ha krevd et 20 fot ganger 25 fot hvelv for oljefylte enheter. Plassbesparelsen ble direkte oversatt til ytterligere utleiebart areal.

For grønn bygningssertifisering bidrar plasseffektiviteten til en tørrtypetransformator til kreditter for optimalisert bruk av stedet og for å redusere bygningens totale fotavtrykk. Muligheten til å installere transformatoren innendørs, nær lasten, reduserer også lengden på sekundærkabler, noe som reduserer energitap og mengden kobber som brukes i installasjonen. Dette er et subtilt, men betydelig bidrag til bygningens generelle bærekraftsytelse.

5. Vedlikeholdsreduksjon: Den skjulte bærekraftsfordelen

En av de mest oversett fordelene med en tørr type transformator for sertifisering av grønne bygninger er reduksjonen i vedlikeholdskravene. En oljefylt transformator krever regelmessig oljeprøvetaking, testing, filtrering og utskifting. Det krever også lekkasjedeteksjon og reparasjon. Disse aktivitetene bruker ressurser, genererer avfall og krever bruk av spesialisert personell og utstyr. En transformator av tørr type eliminerer nesten alle disse kravene. Det solide isolasjonssystemet brytes ikke ned på samme måte som olje, og det krever ikke periodisk testing eller utskifting.

Vedlikeholdsreduksjonen har både direkte og indirekte bærekraftsfordeler. Direkte reduserer det forbruket av olje, filtre og andre forbruksvarer. Indirekte reduserer det hyppigheten av turer med servicekjøretøyer til bygningen, bruk av rengjøringskjemikalier og generering av farlig avfall. Over en 25-årig livssyklus krever en tørrtype transformator omtrent 40 % av vedlikeholdstimene til en oljefylt enhet. For en bygning som forfølger grønn sertifisering, støtter denne reduksjonen i vedlikeholdsaktivitet kreditter for redusert driftspåvirkning og for bærekraftig områdestyring.

Tabellen nedenfor oppsummerer vedlikeholdssammenligningen mellom Dry Type og oljefylte transformatorer.

Hos Lugao Power Co.,Ltd. er våre tørrtypetransformatorer designet for vedlikeholdsfri drift. Den støpte harpiksisolasjonen er motstandsdyktig mot fuktighet, støv og kjemisk korrosjon, og transformatoren krever ikke oljerelatert vedlikehold. For bygningseiere som søker grønn sertifisering betyr dette lavere driftskostnader, færre forstyrrelser for beboerne i bygningen og et mindre miljøavtrykk over transformatorens levetid.

6. Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hvilke spesifikke LEED-poeng bidrar en Dry Type Transformer til?

Svar: En tørrtype transformator kan bidra til flere LEED-poeng, inkludert de for brannsikkerhet, redusert bruk av farlige materialer, optimert energiytelse og innovasjon innen design. Det eksakte kredittbidraget avhenger av den spesifikke LEED-versjonen og prosjektets overordnede design. Hos Lugao Power Co.,Ltd. leverer vi dokumentasjon som støtter sertifiseringssøknaden, inkludert brannsikkerhetssertifikater, energieffektivitetstestrapporter og materialsammensetningserklæringer.

Spørsmål 2: Er en tørr type transformator dyrere enn en oljefylt transformator for grønne byggeprosjekter?

Svar: Den opprinnelige kjøpsprisen for en tørr type transformator er vanligvis 20-40 % høyere enn en oljefylt enhet med sammenlignbar kapasitet. Men når den totale installerte kostnaden vurderes - inkludert eliminering av brannklassifiserte hvelv, oljebegrensningssystemer og brannslokkingsutstyr - er tørrtypetransformatoren ofte rimeligere. En livssykluskostnadsanalyse over 20 år viser at tørrtransformatorer har 15-25 % lavere totale eierkostnader for innendørs bruk.

Spørsmål 3: Hva er den maksimale tilgjengelige kapasiteten for tørrtypetransformatorer som brukes i grønne bygninger?

Svar: Transformatorer av tørr type er tilgjengelige i kapasiteter som spenner fra små distribusjonsenheter (30 kVA) opp til store krafttransformatorer (25 MVA eller mer). For de fleste grønne byggapplikasjoner er kapasiteter mellom 500 kVA og 5000 kVA typiske. Den spesifikke kapasiteten som kreves avhenger av byggets elektriske lastprofil. Vår fabrikk kan produsere tilpassede enheter for å møte spesifikke spennings- og kapasitetskrav.

Spørsmål 4: Hvordan er støynivået til en Dry Type Transformator sammenlignet med en oljefylt enhet?

Svar: En godt designet Dry Type Transformator kan oppnå støynivåer så lave som 45 dB(A), som er mer stillegående enn et bibliotekmiljø. Oljefylte transformatorer produserer vanligvis høyere støynivåer på grunn av kjøleviftene og oljesirkulasjonssystemet. For grønne byggeprosjekter hvor innendørs miljøkvalitet er en prioritet, er den lave støyen til en Dry Type Transformator en betydelig fordel.

Spørsmål 5: Kan en tørr type transformator brukes utendørs til grønne byggeprosjekter?

Svar: Ja, en tørr type transformator kan installeres utendørs med en passende kapsling (vanligvis IP23 eller høyere) for å beskytte den mot vær og miljøforurensning. For de fleste grønne byggeprosjekter er imidlertid transformatoren installert innendørs, hvor brannsikkerhets- og miljøfordelene er mest realisert.

7. Konklusjon

Transformatoren av tørr type er ikke bare en elektrisk komponent; det er en bærekraftig ressurs. Den oljefrie konstruksjonen eliminerer brannrisiko og miljøforurensning. Den høye energieffektiviteten reduserer tap uten last og karbonutslipp. Dens kompakte fotavtrykk og innendørs installasjonsfleksibilitet frigjør verdifull bygningsplass. Og dets lave vedlikeholdskrav reduserer driftspåvirkningen over flere tiår med service. For byggeprosjekter som forfølger LEED, Green Mark eller andre grønne bygningssertifiseringer, oversettes disse egenskapene direkte til sertifiseringskreditter og langsiktige driftsbesparelser.

Hos Lugao Power Co.,Ltd. har fabrikken vår ingeniørkompetanse og produksjonsevne til å levere tørrtype transformatorer som oppfyller de mest krevende spesifikasjonene for grønne bygninger. Vi tilbyr fullstendig dokumentasjon for sertifiseringsapplikasjoner, inkludert brannsikkerhetssertifikater, energieffektivitetstestrapporter og livssyklusanalysedata. Enten du designer et nytt LEED Platinum-tårn eller ettermonterer en eksisterende bygning for å forbedre dens miljøytelse, kan teamet vårt hjelpe deg med å velge den optimale tørrtypetransformatoren for prosjektet ditt.

Kontakt Lugao Power Co.,Ltd. i dagfor å diskutere kravene til grønne bygningstransformatorer og oppdage hvordan våre tørrtypetransformatorer kan bidra til sertifiseringsmålene dine.
