Hvorfor oljenedsenket transformator er arbeidshesten i kraftnett i kraftnett?

I hjertet av enhver moderne by, industrikompleks og regionalt kraftnett er det en stille, nynnende tilstedeværelse som gjør det moderne livet mulig. Det eroljenedsenket transformator— en enhet som er så grunnleggende for driften av det elektriske nettet at dens allestedsnærværende har gjort det nesten usynlig for publikum. Likevel, uten disse arbeidshestene, ville overføring av elektrisitet fra kraftverket til hjemmet ditt vært en umulig prestasjon. Den oljenedsenkede transformatoren utfører en enkel, men viktig funksjon: den øker spenningen for effektiv langdistanseoverføring og trapper den ned for trygt forbruk. Men den enkle funksjonen motsier den ekstraordinære konstruksjonen som kreves for å gjøre den pålitelig, effektiv og holdbar i flere tiår.

Kraftnett i bruksskala er avhengige av oljenedsenkede transformatorer av en rekke overbevisende grunner: de tilbyr overlegen pålitelighet, effektiv termisk styring, utmerket dielektrisk styrke og en dokumentert lang levetid. I motsetning til tørrtransformatorer, som er begrenset i spenning og kapasitet, kan oljenedsenkede transformatorer håndtere de enorme kraftnivåene som kreves av nettet. Oljen deres har et dobbelt formål: det er både en elektrisk isolator og en kjølevæske, som sikrer at transformatoren kan fungere med full kapasitet uten overoppheting. Denne artikkelen vil undersøke de tekniske og økonomiske faktorene som gjør den oljenedsenkede transformatoren til den ubestridte arbeidshesten i kraftnett i bruksskala, og analyserer dens design, kjølesystemer, pålitelighet og livssyklusøkonomi.

Innholdsfortegnelse

• 1. Hva er en oljenedsenket transformator og hvordan fungerer den?
• 2. Hvorfor er oljekjøling overlegen for høyeffektapplikasjoner?
• 3. Hva gjør oljenedsenkede transformatorer eksepsjonelt pålitelige?
• 4. Hvordan leverer den oljeneddykkede transformatoren 30-40 års levetid?
• 5. Hva er de økonomiske fordelene med oljenedsenkede transformatorer?
• 6. Vanlige spørsmål (FAQ)
• 7. Konklusjon

1. Hva er en oljenedsenket transformator og hvordan fungerer den?

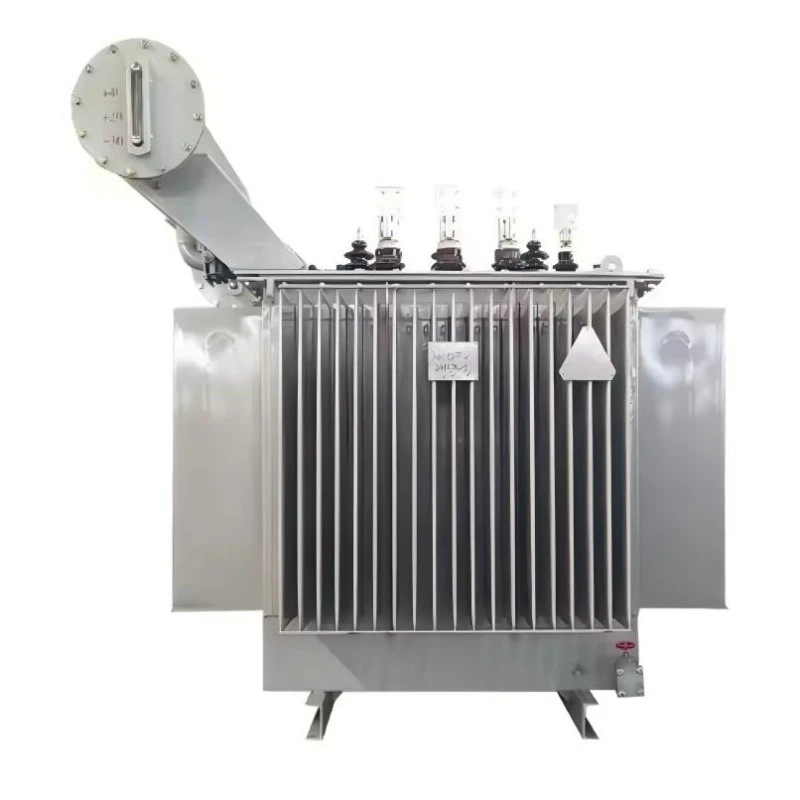

En oljenedsenket transformator er en type transformator der kjernen og viklingene er nedsenket i en tank fylt med transformatorolje. Oljen er en spesialformulert mineralolje som både er en elektrisk isolator og et kjølemedium. Transformatoren fungerer etter prinsippet om elektromagnetisk induksjon: en vekselstrøm i primærviklingen skaper en skiftende magnetisk fluks i kjernen, som induserer en spenning i sekundærviklingen. Spenningsforholdet bestemmes av omdreiningsforholdet mellom primær- og sekundærviklingene. I et typisk strømnett øker en opptrappingstransformator spenningen fra generatornivå (typisk 11-22 kV) til overføringsnivåer (115 kV til 765 kV), og en nedtrappingstransformator reduserer spenningen fra overføringsnivå til distribusjonsnivå (4 kV til 35 kV).

Oljens rolle i transformatoren er todelt. For det første gir den elektrisk isolasjon mellom viklingene og tanken, og forhindrer elektrisk sammenbrudd. Oljens høye dielektriske styrke gjør at transformatoren er mer kompakt enn den ville vært hvis den var luftisolert. For det andre fungerer oljen som kjølevæske. Når transformatoren fungerer, genereres varme i kjernen og viklingene på grunn av I²R-tap (kobbertap) og hysterese og virvelstrømstap (jerntap). Oljen absorberer denne varmen og sirkulerer, og overfører den til tankveggene hvor den spres til luften rundt. Denne kjøleeffekten er avgjørende for at transformatoren skal fungere med full nominell kapasitet uten overoppheting.

Den oljenedsenkede transformatoren er den dominerende teknologien for applikasjoner med høy spenning og høy effekt. PåLugao Power Co.,Ltd., produserer vi oljenedsenket transformator som oppfyller de strengeste internasjonale standarder. De typiske komponentene i en oljenedsenket transformator inkluderer: kjernen (vanligvis laget av kornorientert silisiumstål), viklingene (typisk kobber eller aluminium), oljetanken, bøssingene (for å koble viklingene til den eksterne kretsen), konservatoren (en ekspansjonstank for å tillate oljeekspansjon), pusteventilen (for å la luft komme inn og ut av konservatoren eller viftesystemet) og kjøleanleggene. Utformingen og konstruksjonen av disse komponentene er avgjørende for transformatorens ytelse og levetid. Fabrikken vår har foredlet disse designelementene gjennom flere tiår, og sikrer at vår oljenedsenkede transformator leverer pålitelig ytelse i de mest krevende nettapplikasjonene.

2. Hvorfor er oljekjøling overlegen for høyeffektapplikasjoner?

Kjølesystemet til en transformator er avgjørende for driften. Når transformatoren konverterer elektrisk energi, går en del tapt som varme. Denne varmen må fjernes for å forhindre at temperaturen på transformatoren overskrider designgrensene. I en oljenedsenket transformator fungerer oljen som det primære kjølemediet. Oljens overlegne varmeledningsevne og spesifikke varmekapasitet gjør at den effektivt absorberer og overfører varme bort fra kjernen og viklingene. Avkjølingsprosessen er drevet av naturlig konveksjon: ettersom oljen varmes opp, blir den mindre tett og stiger, mens kjøligere olje faller ned for å ta sin plass. Dette skaper en naturlig sirkulasjon som fordeler varmen gjennom transformatoren.

Det finnes flere typer kjølesystemer som brukes til oljenedsenkede transformatorer:

• ONAN (Oil Natural, Air Natural):Dette er den enkleste typen kjøling, som er avhengig av naturlig konveksjon av oljen og naturlig konveksjon av luften over tankoverflaten. Varmen overføres fra oljen til tankveggene og deretter til luften rundt. ONAN-kjøling er egnet for mindre transformatorer.
• ONAF (Oil Natural, Air Forced):Dette systemet bruker vifter til å tvinge luft over tankoverflaten og radiatorene, noe som øker varmeoverføringshastigheten. ONAF-kjøling brukes til større transformatorer og kan øke transformatorens kapasitet med opptil 33 %.
• OFAF (Oil Forced, Air Forced):Dette systemet bruker oljepumper for å sirkulere oljen gjennom radiatorene, og vifter for å tvinge luft over radiatorene. OFAF-kjøling brukes til de største transformatorene, og gir maksimal kjølekapasitet.
• ODAF (Oil Directed, Air Force):Dette er det mest avanserte kjølesystemet, hvor oljen ledes gjennom viklingene av pumper for å gi den mest effektive kjølingen. ODAF-kjøling brukes til de største og mest belastede transformatorene.

Valget av kjølesystem avhenger av transformatorens karakter, omgivelsestemperaturen og lastprofilen. Kjølesystemets effektivitet er en kritisk faktor for å bestemme transformatorens kapasitet og dens evne til å håndtere overbelastninger. En transformator med et høyeffektivt kjølesystem kan drives med høyere belastningsfaktor uten å overskride temperaturgrensene. Hos Lugao Power Co.,Ltd. designer vi vår oljenedsenkede transformator med kjølesystemer som er optimalisert for den spesifikke applikasjonen, og sikrer at transformatoren kan levere sin fulle nominelle kapasitet under de mest krevende forhold.

Følgende tabell oppsummerer nøkkelegenskapene til de forskjellige kjølesystemene:

Oljens evne til effektivt å fjerne varme fra transformatorens kjerne og viklinger er en av hovedårsakene til at den oljenedsenkede transformatoren er det foretrukne valget for bruk i bruksskala. Oljen fungerer også som et dempende medium, absorberer mekaniske vibrasjoner og reduserer støy.

3. Hva gjør oljenedsenkede transformatorer eksepsjonelt pålitelige?

Påliteligheten til den oljenedsenkede transformatoren er hjørnesteinen i dens dominans i strømnettet. En transformatorfeil er en katastrofal hendelse som fører til strømbrudd, kostbare reparasjoner og potensielle sikkerhetsfarer. Den oljenedsenkede transformatorens design og konstruksjon er spesielt ment for å maksimere påliteligheten. Oljen gir et rent, inert miljø for viklingene, og beskytter dem mot fuktighet, støv og andre forurensninger. Oljen fungerer også som et tidlig varslingssystem: Analysen av oppløst gass (DGA) av oljen kan oppdage begynnende feil, noe som gir mulighet for proaktivt vedlikehold før en feil oppstår.

Flere viktige designfunksjoner bidrar til påliteligheten til den oljenedsenkede transformatoren:

• Robust isolasjon:Oljen gir høy dielektrisk styrke, og forhindrer elektrisk sammenbrudd mellom viklingene. Papirisolasjonen på viklingene er også impregnert med olje, noe som øker dens dielektriske styrke. Kombinasjonen av papir- og oljeisolasjon er kjent som et "papir-olje" isolasjonssystem og er det mest pålitelige isolasjonssystemet for høyspenttransformatorer.
• Forseglet konstruksjon:Transformatortanken er forseglet for å hindre inntrengning av fuktighet og oksygen, som kan forringe olje- og papirisolasjonen. Konservatoren (en ekspansjonstank) er koblet til hovedtanken og er delvis fylt med olje, noe som gir et forseglet miljø. Luften tillater luft å komme inn og ut av konservatoren, men den inneholder et tørkemiddel for å fjerne fuktighet fra luften.
• Overbelastningsevne:Oljenedsenkede transformatorer har en betydelig overbelastningsevne. Oljen fungerer som en termisk buffer, absorberer varme i perioder med høy belastning og frigjør den når belastningen avtar. Dette gjør at transformatoren kan håndtere kortvarige overbelastninger uten å overskride temperaturgrensene. Overbelastningsevnen er spesielt viktig i et nett der laster kan variere uforutsigbart.
• Tilstandsovervåking:Oljen kan tas prøver og analyseres for å vurdere transformatorens tilstand. Oppløst gassanalyse (DGA) er den viktigste tilstandsovervåkingsteknikken. Gassene som er oppløst i oljen gir en indikasjon på type og alvorlighetsgrad av enhver feil. Ved regelmessig overvåking av oljen, kan potensielle problemer identifiseres tidlig, noe som gjør det mulig å iverksette korrigerende tiltak før en feil oppstår.

Påliteligheten til den oljenedsenkede transformatoren har blitt bevist over flere tiår med service. Mange oljenedsenkede transformatorer har vært i drift i over 40 år, med kun rutinemessig vedlikehold. Transformatorens robuste konstruksjon, kombinert med dens evne til å vedlikeholdes i felten, gjør den til en pålitelig ressurs for ethvert verktøy. Hos Lugao designer vi vår oljenedsenkede transformator for de høyeste nivåene av pålitelighet. Transformatorene våre er produsert med materialer av høy kvalitet og er utsatt for strenge tester, inkludert dielektriske tester, kortslutningstester og termiske tester, for å sikre at de vil fungere pålitelig under alle driftsforhold.

Tabellen nedenfor viser den typiske levetiden til ulike transformatorkomponenter og faktorene som påvirker deres levetid.

Påliteligheten til den oljenedsenkede transformatoren er et direkte resultat av dens robuste design, de beskyttende egenskapene til oljen og evnen til å overvåke dens tilstand. Disse faktorene kombineres for å gjøre den oljenedsenkede transformatoren til den mest pålitelige teknologien for kraftnett i bruksskala.

4. Hvordan leverer den oljeneddykkede transformatoren 30-40 års levetid?

Den lange levetiden til den oljenedsenkede transformatoren er et bevis på dens robuste design og dens iboende holdbarhet. En godt utformet og riktig vedlikeholdt oljenedsenket transformator kan fungere pålitelig i 30 til 40 år, og i noen tilfeller enda lenger. Nøkkelen til denne levetiden ligger i beskyttelsen som oljen gir og evnen til å opprettholde transformatorens tilstand over levetiden. Oljens doble rolle som isolator og kjølevæske, kombinert med den forseglede konstruksjonen, skaper et miljø som beskytter kjernen og viklingene mot de nedbrytende effektene av fuktighet, oksygen og forurensning.

Levetiden til en oljenedsenket transformator bestemmes vanligvis av tilstanden til isolasjonssystemet, som består av papirisolasjonen og oljen. Papirisolasjonen brytes ned over tid på grunn av termiske, mekaniske og kjemiske påkjenninger. Nedbrytningshastigheten styres av Arrhenius-ligningen: isolasjonens levetid halveres for hver 8-10°C økning i driftstemperatur. Derfor er det viktig å kontrollere transformatorens temperatur for å maksimere levetiden. Oljekjølesystemet er kritisk for å styre temperaturen. Oljen sprer varmen som genereres av kjernen og viklingene, og holder isolasjonstemperaturen innenfor akseptable grenser.

En annen faktor som påvirker levetiden til en oljenedsenket transformator er tilstanden til selve oljen. Oljen kan over tid bli forurenset med fuktighet og oksygen. Fuktighet reduserer den dielektriske styrken til oljen og akselererer aldring av papirisolasjonen. Oksygen får oljen til å oksidere, og danner syrer og slam som kan forringe isolasjonen ytterligere. Regelmessig oljetesting er avgjørende for å overvåke tilstanden til oljen. Oljefiltrering og prosessering kan fjerne fuktighet og forurensninger, gjenopprette oljens egenskaper og forlenge levetiden til transformatoren. I mange tilfeller kan oljen erstattes helt, og gjenopprette transformatoren til nesten ny tilstand.

I tillegg til olje og isolasjon kan de andre komponentene i transformatoren også vedlikeholdes eller skiftes ut for å forlenge levetiden. For eksempel kan bøssingene, kjølesystemet og trinnkobleren skiftes ut eller pusses opp. Denne modulariteten gjør at transformatorens levetid kan forlenges betydelig utover levetiden til dens individuelle komponenter. Hos Lugao designer vi vår oljenedsenkede transformator med vedlikeholdsvennlighet i tankene. Transformatorene våre har enkel tilgang til kritiske komponenter og standard grensesnitt for reservedeler. Dette sikrer at våre kunder kan holde sine transformatorer i drift i flere tiår.

5. Hva er de økonomiske fordelene med oljenedsenkede transformatorer?

Mens startkostnaden for en oljenedsenket transformator er høyere enn for en tørrtransformator, gir den oljenedsenkede transformatoren betydelige økonomiske fordeler over levetiden. De primære økonomiske fordelene er: lavere driftstap, høyere overbelastningsevne, lengre levetid og lavere vedlikeholdskostnader. Disse faktorene bidrar til lavere totale eierkostnader (TCO) for den oljenedsenkede transformatoren over dens 30-40 års levetid.

Driftstapene til en transformator er summen av tomgangstapene (kjernetapene) og lasttapene (kobbertapene). Tomgangstapene er konstante og avhenger av kjernemateriale og design. Lasttapene varierer med kvadratet på laststrømmen. Kostnaden for disse tapene over transformatorens levetid kan være betydelige, spesielt i områder med høye strømpriser. Oljenedsenkede transformatorer har vanligvis lavere kjernetap enn transformatorer av tørr type på grunn av den overlegne kjøleeffektiviteten, noe som gir en mer kompakt og effektiv kjernedesign.

Den høyere overbelastningsevnen til en oljenedsenket transformator er en annen betydelig økonomisk fordel. I et rutenett er belastningen sjelden konstant. Det er høye perioder og perioder med lav etterspørsel. En oljenedsenket transformator kan håndtere kortsiktige overbelastninger, slik at verktøyet kan utsette investeringer i ny kapasitet. Overbelastningsevnen gjør også at transformatoren kan drives med en høyere gjennomsnittlig lastfaktor, noe som reduserer behovet for ekstra transformatorer.

Den lange levetiden til en oljenedsenket transformator er en stor økonomisk fordel. Kostnaden for å bytte ut en transformator er betydelig, inkludert kostnaden for den nye transformatoren, kostnaden for installasjon og kostnaden for nedetid. Ved å forlenge levetiden kan verktøyet utsette disse kostnadene.

Følgende tabell gir en oppsummering av de økonomiske fordelene med en oljenedsenket transformator sammenlignet med en tørrtransformator:

Den oljenedsenkede transformatoren gir den beste økonomiske verdien for kraftnett i bruksskala. De lavere driftstapene, høyere overbelastningsevnen og lengre levetid mer enn oppveide de høyere startkostnadene. Hos Lugao er vi forpliktet til å gi våre kunder oljenedsenket transformator som gir den beste økonomiske verdien, og kombinerer høy ytelse med langsiktig pålitelighet.

6. Vanlige spørsmål (FAQ)

Spørsmål 1: Hva er den typiske levetiden til en oljenedsenket transformator?

Svar: En godt designet og godt vedlikeholdt oljesenket transformator kan ha en levetid på 30 til 40 år, og i noen tilfeller enda lenger. Levetiden bestemmes først og fremst av tilstanden til papirisolasjonen og isolasjonsoljen. Regelmessig vedlikehold, inkludert oljetesting og filtrering, kan forlenge transformatorens levetid betydelig. Hos Lugao Power Co.,Ltd. designer vi vår oljenedsenkede transformator for langsiktig pålitelighet, med robust konstruksjon og materialer av høy kvalitet.

Spørsmål 2: Hvordan er en oljenedsenket transformator sammenlignet med en tørrtransformator når det gjelder brannsikkerhet?

Svar: Oljenedsenkede transformatorer inneholder en brennbar væske (oljen), som utgjør en brannfare. Transformatorer av tørr type anses som tryggere med tanke på brannrisiko fordi de er konstruert med ikke-brennbare materialer. Imidlertid kan brannrisikoen ved en oljenedsenket transformator reduseres gjennom designfunksjoner som brannvegger, brannslokkingssystemer og bruk av mindre brennbare væsker (som syntetiske estere). Mange verktøy velger oljenedsenkede transformatorer for deres overlegne ytelse og pålitelighet, aksepterer den høyere brannrisikoen i bytte for fordelene, og implementerer passende sikkerhetstiltak. Valget mellom de to typene avhenger av den spesifikke applikasjonen og stedets sikkerhetskrav.

Spørsmål 3: Hva er formålet med oljen i en oljenedsenket transformator?

Svar: Oljen i en oljenedsenket transformator har to essensielle funksjoner: den gir elektrisk isolasjon mellom viklingene og tanken, og den fungerer som kjølevæske. Oljens høye dielektriske styrke forhindrer elektrisk sammenbrudd, og dens termiske ledningsevne gjør at den kan absorbere varme fra kjernen og viklingene og overføre den til tankveggene. Oljen gir også et rent, inert miljø for viklingene, og beskytter dem mot fuktighet og oksygen. Oljens tilstand er kritisk for transformatorens ytelse og levetid.

Spørsmål 4: Hva er oppløst gassanalyse (DGA) og hvorfor er det viktig?

Svar: Analyse av oppløst gass (DGA) er en diagnostisk teknikk som brukes til å vurdere tilstanden til en oljenedsenket transformator. Oljen inneholder oppløste gasser som genereres av forskjellige typer feil i transformatoren. Ved å analysere sammensetningen og konsentrasjonen av disse gassene er det mulig å identifisere type og alvorlighetsgrad av en feil. DGA er et viktig verktøy for å forhindre feil og forlenge levetiden til transformatoren. Det anbefales at DGA utføres med jevne mellomrom, vanligvis årlig eller halvårlig.

Spørsmål 5: Hva er miljøhensynene for oljenedsenkede transformatorer?

Svar: Det primære miljøproblemet med oljenedsenkede transformatorer er potensialet for oljesøl, som kan forurense jord og vann. For å redusere denne risikoen er transformatorer utstyrt med inneslutningssystemer, for eksempel oljeoppsamlingsgroper. I tillegg er det en økende trend mot bruk av biologisk nedbrytbare og mindre brennbare isolasjonsvæsker, som syntetiske estere, som har en lavere miljøpåvirkning. Avhending av brukt transformatorolje må håndteres i henhold til miljøforskrifter. Hos Lugao Power Co.,Ltd., er vi forpliktet til miljøansvarlig produksjon og tilbyr transformatorer med syntetiske estervæsker og robuste lekkasjesikre design.

7. Konklusjon

Den oljenedsenkede transformatoren er den ubestridte arbeidshesten til strømnettet i bruksskala. Dens overlegne pålitelighet, effektive termiske styring, lange levetid og gunstige økonomi gjør den til det foretrukne valget for verktøy over hele verden. Oljen gir viktig elektrisk isolasjon og kjøling, slik at transformatoren kan fungere effektivt og pålitelig under de mest krevende forhold. Evnen til å overvåke transformatorens tilstand gjennom oljetesting og opprettholde transformatoren over dens lange levetid gjør den til en pålitelig ressurs. Mens andre teknologier, for eksempel transformatorer av tørr type, eksisterer, er den oljenedsenkede transformatoren fortsatt den dominerende teknologien for høyspente og høyeffektapplikasjoner. Transformatorens dokumenterte merittliste for ytelse, kombinert med dens evne til å vedlikeholdes og pusses opp, sikrer at den vil fortsette å være ryggraden i strømnettet i flere tiår framover.

Hos Lugao Power Co.,Ltd., har vi produsert høykvalitets oljenedsenket transformator i over to tiår. Transformatorene våre er designet for å møte de høyeste standardene for ytelse, pålitelighet og effektivitet. Vi er forpliktet til å gi våre kunder best mulig produkter og tjenester, og vi inviterer deg til å kontakte oss for å lære mer om våre oljenedsenkede transformatorløsninger.

Kontakt Lugao Power Co.,Ltd. i dagfor å lære mer om våre oljenedsenkede transformatorløsninger for dine bruksområder for kraftnett.
