Høyspent fast AC metalllukket bryterutstyr

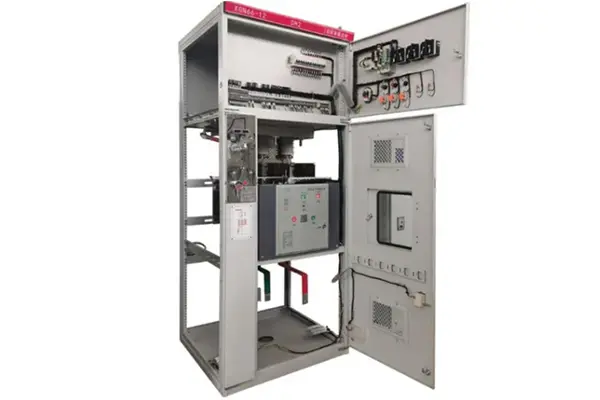

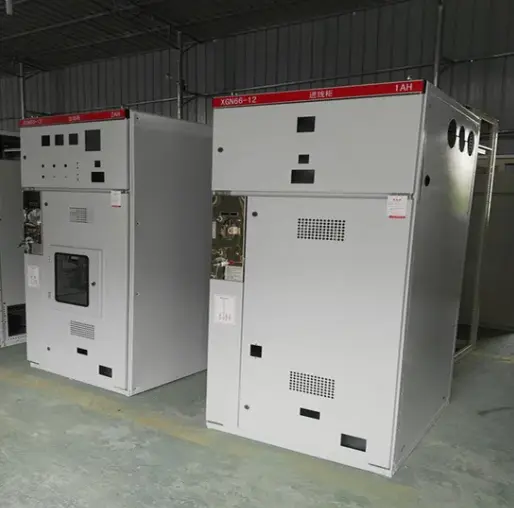

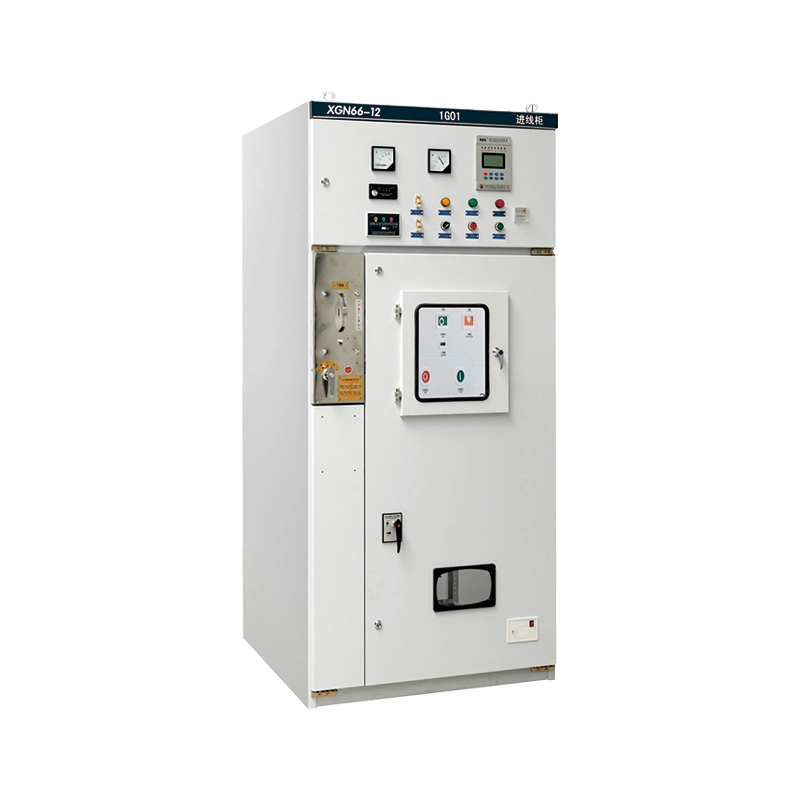

Høyspenningsfast vekselstrømskoblingsutstyr i metall (modell: XGN66-12) er et innendørs, luftisolert komplett sett med bryterutstyr. Den er designet for trefaset vekselstrøm 50/60 Hz kraftsystemer som opererer ved nominelle spenninger på 3,6 kV, 7,2 kV og 12 kV.

I motsetning til trekkbare varianter, bruker dette fastmonterte vekselstrømbryteren i metall en fastmontert vakuumbryter og et strukturert isolasjonssystem. Denne designfilosofien forenkler hovedkretsforbindelsene, forbedrer mekanisk stabilitet og gir en kostnadseffektiv løsning uten at det går på bekostning av sikkerheten. Kapslingen er produsert av høyfaste kaldvalsede stålplater, sveiset og boltet for å danne en robust struktur som motstår deformasjon under transport og drift. Den fungerer som det kritiske grensesnittet for å motta elektrisk energi fra nettet og distribuere den til transformatorer, motorer og andre høyspentbelastninger, og tilbyr integrerte kontroll-, målings- og beskyttelsesfunksjoner i et enkelt, kompakt fotavtrykk.

Produktfunksjon og applikasjon

Nøkkelfunksjoner (spørsmål og svar)

Spørsmål: Hva gjør den "faste" utformingen av dette høyspenningsfaste vekselstrømsbryteren i metall bedre enn uttrekkbare typer?

A: Enkelhet og styrke. Fordi hovedkomponentene er faste, er primærkretsforbindelsene mer robuste og mindre utsatt for kontaktslitasjeproblemer forbundet med bevegelige håndvogner. Denne utformingen tillater et mindre skapvolum (nesten 50 % mindre enn tradisjonelle design), noe som gjør den perfekt for plassbegrensede innendørs transformatorstasjoner. Det gir også generelt lavere innledende anskaffelseskostnader samtidig som den opprettholder en "fem-sikker" låsemekanisme for å forhindre feilbetjening.

Spørsmål: Hvordan sikrer Lugao Power sikkerheten til driftspersonell?

A: Sikkerhet er innebygd i mekanikken. Dekoblingsutstyrer utstyrt med et obligatorisk mekanisk låsesystem mellom hovedbryter, skillebryter og skapdører. Høyspenningsfast vekselstrømsbryterutstyr i metall har et synlig bruddpunkt (isolerende bryter), som lar operatører visuelt bekrefte at strømmen er av før vedlikehold, i samsvar med globale elektriske sikkerhetsstandarder. Videre er komponenter som GN30-12-frakoblingen helt lukket for å forhindre lysbueeksponering.

Spørsmål: I hvilke miljøer kan dette produktet brukes?

A: Dette produktet er designet for tøffe industrielle miljøer. Den fungerer pålitelig i temperaturer fra -25°C til +40°C og høyder opp til 1000m (tilpasses for større høyder). Det er mye brukt i:

1. Kraftverk og transformatorstasjoner: Som hovedinngående/utgående enhet.

2. Industri- og gruvebedrifter: For å kontrollere tungt maskineri og transformatorer.

3. Høyhus: For kraftfordelingsrom i kjellere eller tekniske etasjer.

4. Fornybar energi: Som et synkroniseringspunkt for vind- eller solparker.

Spørsmål: Støtter dette høyspenningsfaste vekselstrømsbryteren i metall enkelt vedlikehold?

A: Absolutt. Til tross for at det er «fikset», er vedlikehold enkelt. Frontpanelet gir enkel tilgang til strømbryterrommet, og samleskinnekammeret er isolert på toppen. Sikringsbyttet (i sikringskombinasjoner) er enkelt og trygt.

Produksjonsdetaljer og kvalitetssikring

Teknisk håndverk

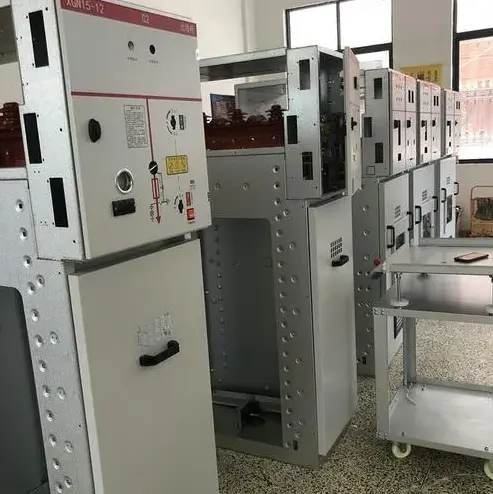

● Avansert produksjon: Metallkabinettet behandles ved hjelp av CNC-stanse-, bøye- og klippemaskiner, noe som sikrer høy presisjon og utskiftbarhet. Rammen er satt sammen med høyfaste bolter, noe som eliminerer sveisedeformasjon.

● Isolasjonsytelse: Systemet bruker luft som primært isolasjonsmedium. Gjennom optimert samleskinnefaseavstand og bruk av krypende isolatorer, klarer imidlertid High Voltage Fixed AC Metal Enclosed Switchgear enkelt 42kV strømfrekvensmotstandstesten.

● Forriglingsmekanisme: Vi bruker et pålitelig "fem-forebyggende" forriglingssystem:

1. Hindrer stenging av bryteren hvis jordingsbryteren er lukket.

2. Hindrer lukking av jordingsbryteren hvis bryteren er lukket.

3. Hindrer åpning av front-/bakpaneler hvis bryteren er strømførende.

Sertifiseringer

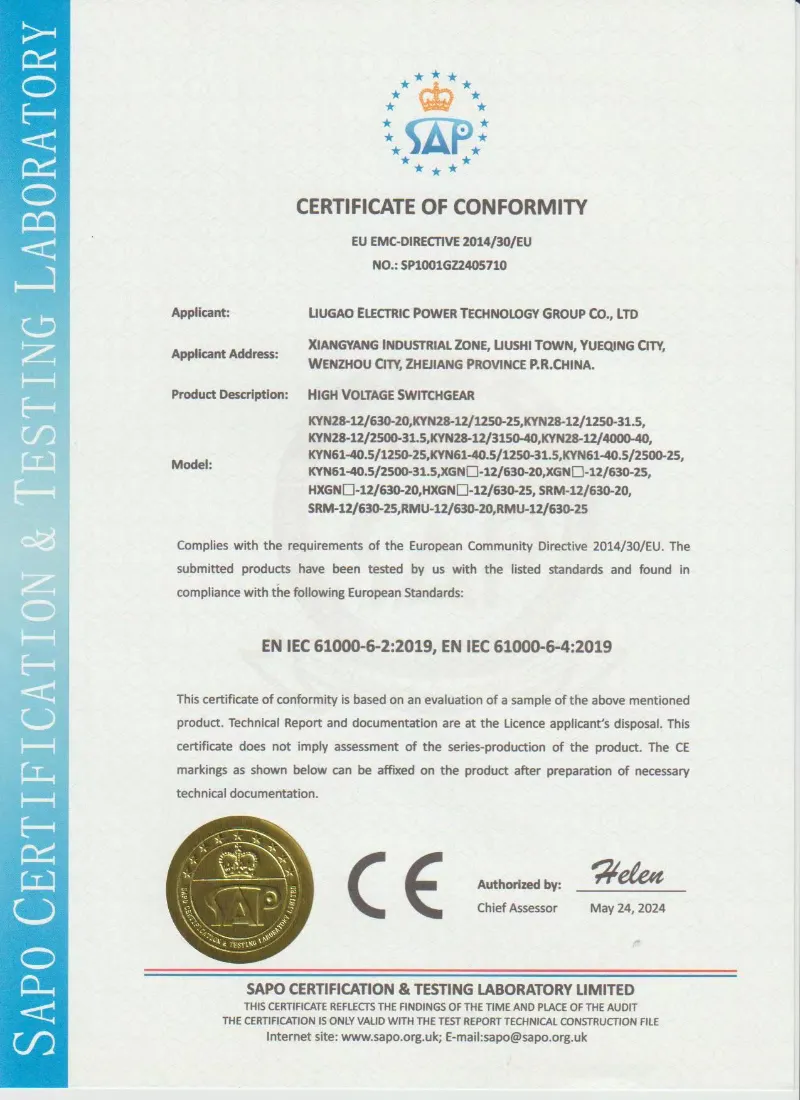

● Lugao Power Co., Ltd.følger strenge internasjonale retningslinjer. Vår XGN66-12-serie er fullstendig typetestet og samsvarer med IEC 62271-200 (AC-metallomsluttet bryter- og kontrollutstyr). Vi har også ISO 9001-sertifiseringer for produksjonsanlegget vårt, noe som sikrer jevn kvalitet.

Produktparameter (spesifikasjon)

Å velge riktig vurdering er kritisk. For en 1000kVA transformator ved 12kV anbefaler vi en 630A merkestrøm med 25kA korttidsmotstandskapasitet for å håndtere potensielle feilstrømmer effektivt. Kontakt våre ingeniører for lastspesifikke beregninger.

Hvorfor velge Lugao Power Co., Ltd.?

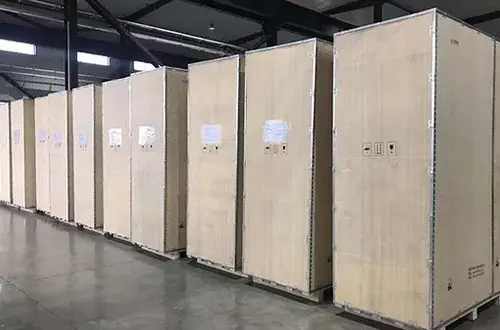

Dokumentert eksportekspertise:Med over 500 enheter vellykket distribuert i Filippinene, Vietnam, Saudi-Arabia og Nigeria i løpet av de siste 5 årene, er våre emballasjeløsninger (inkl. forsterkede stålkasser og VCI anti-korrosjonsfilm) kamptestet for langdistanse sjøfrakt og fuktig havnelagring.

Ekte tilpasning:Utover RAL-fargetilpasning, tilbyr vi skreddersydde CT/VT-forhold og hjelpekontaktkonfigurasjoner for å passe til dine eksisterende beskyttelsesreléskjemaer (ABB/Siemens/Schneider-kompatibel).

Smidig forsyningskjede:Ved å utnytte vårt lokale komponentøkosystem garanterer vi en 15-20 dagers ledetid, betydelig raskere enn europeiske motparter, uten å ofre kvaliteten på nøkkelkomponenter (VS1/ZN63 vakuumavbrytere).

Ettersalgsrespons

Hotline:Tekniske spørsmål besvart innen 2 timer (24/7).

Reservedeler logistikk:Kritiske reservedeler sendes via DHL/FedEx innen 48 timer.

Digital dokumentasjon:Vi tilbyr komplette engelske koblingsskjemaer, SLD-er og driftsmanualer via en skykobling før fartøyets avgang, slik at teamet ditt kan forberede seg på forhånd.
