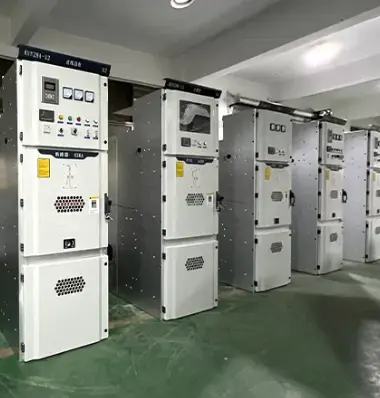

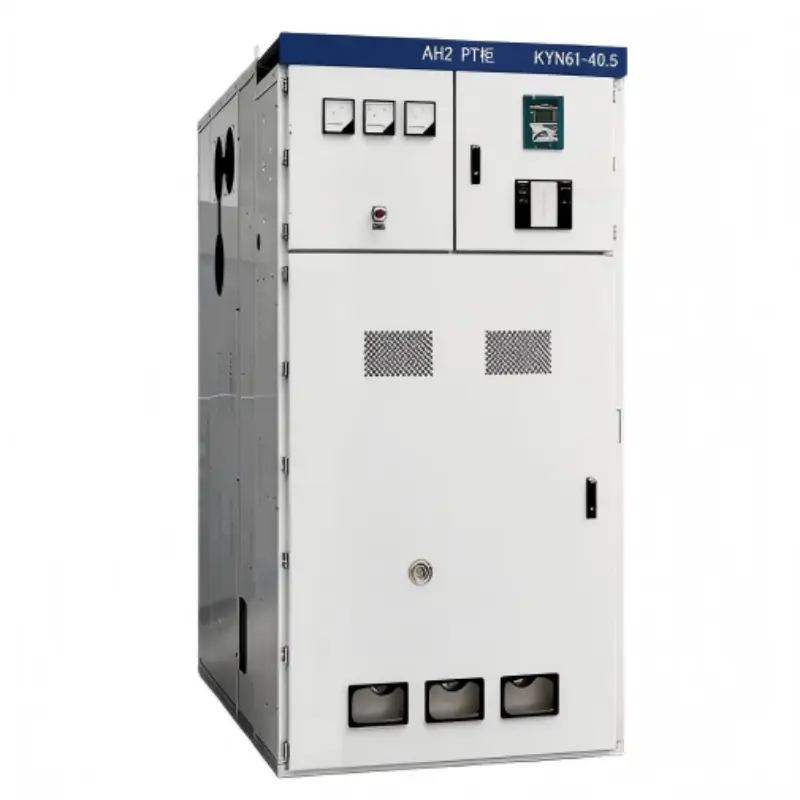

KYN høyspent luftisolert panelbryter

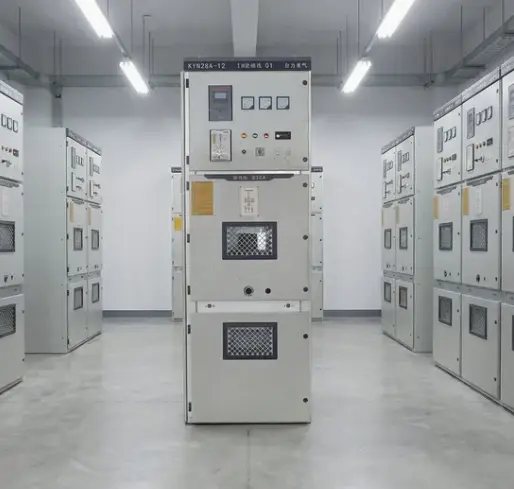

Hva er KYN høyspent luftisolert panelbryter?

Switchgear er en metallkledd, luftisolert, innendørs mellomspenningsbryterenhet designet for trefase vekselstrømsystemer som opererer ved 3,6 kV til 40,5 kV, 50 Hz eller 60 Hz.

"KYN"-betegnelsen følger kinesisk nasjonal standardnavn

K – metallkledd

Y – vogntype

N – innendørs

Unlike gas-insulated switchgear (GIS) that uses SF6, the KYN series relies on atmospheric air as the primary dielectric medium between live parts and earth.

Hva kan det gjøre?

Dette KYN høyspennings luftisolerte panelbryteren fungerer som det sentrale navet for å kontrollere, beskytte og isolere høyspent elektrisk utstyr. Dens kjernefunksjoner inkluderer:

1. Motta og distribuere elektrisk kraft – Hovedsamlingsskinnen mottar innkommende strøm fra en transformator eller generator, og distribuerer den deretter til flere utgående matere. Hver mater kan byttes uavhengig.

2. Beskytt mot elektriske feil – Integrerte vakuumbrytere (plassert i en flyttbar vogn) utløses automatisk i løpet av millisekunder når de oppdager overbelastning, kortslutning eller jordfeil. Strømtransformatorer registrerer feilen; beskyttelsesreleer starter turkommandoen.

3. Isoler utstyr for vedlikehold – Håndvognen kan settes ut til en "frakoblet" posisjon, og skaper et synlig luftgap mellom bryteren og de faste primærkontaktene. Skodder lukkes automatisk over de strømførende faste kontaktene, noe som muliggjør sikker inspeksjon av bryteren uten å slå av hele samleskinnen.

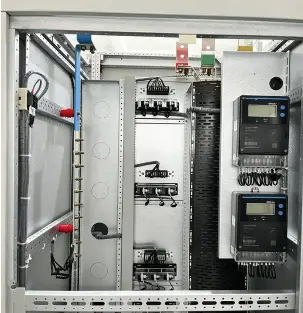

4. Gi sanntidsmåling og overvåking – Strømtransformatorer (CT-er) og spenningstransformatorer (VT-er) montert i kabelrommet mater signaler til amperemetre, voltmetre, strømkvalitetsanalysatorer og eksterne terminalenheter (RTU).

5. Aktiver sikker jording – En manuelt betjent jordingsbryter, mekanisk låst med vognposisjonen, gjør at kabelsiden kan jordes sikkert før vedlikeholdsarbeidet starter.

6. Koordiner med beskyttelsesreleer – Moderne mikroprosessorbaserte releer (valgfritt) gir retningsbestemt overstrøm, differensial, begrenset jordfeilbeskyttelse og beskyttelse mot bryterfeil. Kommunikasjon via Modbus eller IEC 61850 muliggjør integrering i SCADA-systemer.

I hovedsak er KYN høyspennings luftisolerte panelbryter arbeidshesten i mellomspenningsnettverk – robust, gjennomsiktig (luftisolert slik at du kan se hva som skjer) og økonomisk for innendørs installasjoner.

Produktparametere

Produktfordeler

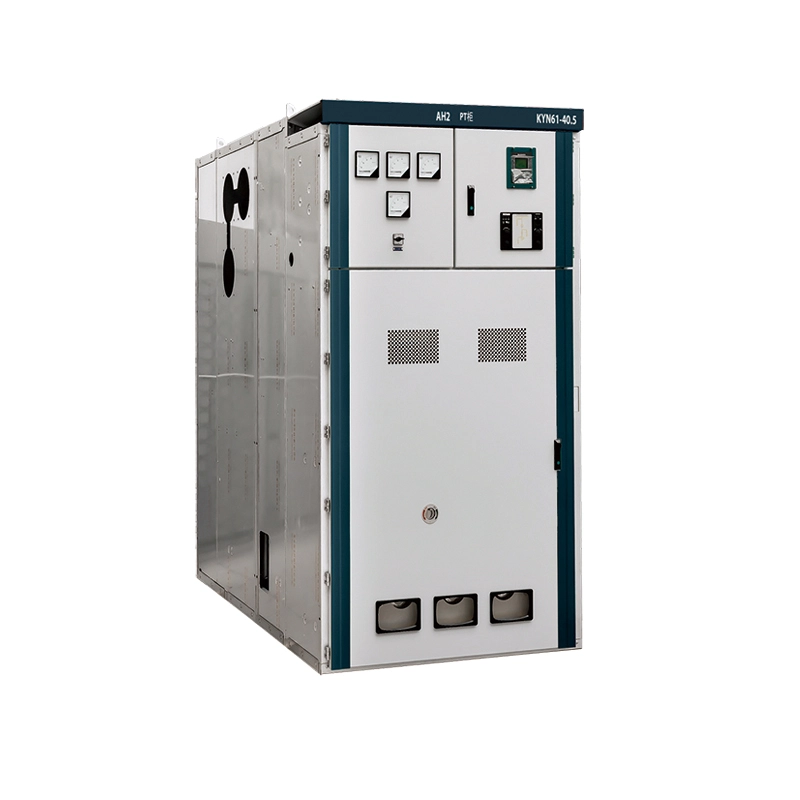

1. Ekte metallkledd konstruksjon med oppdeling

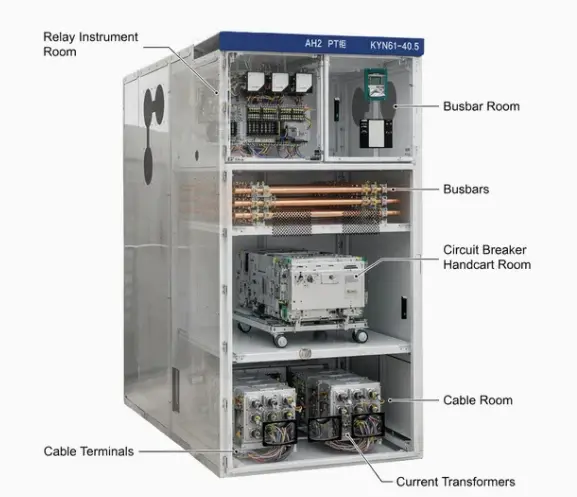

Vårt KYN-bryterutstyr deler panelet i fire fullt adskilte rom:

● Samleskinnerom (øverst bak)

● Breaker håndkjerrerom (midt foran)

● Kabelrom (nederst bak)

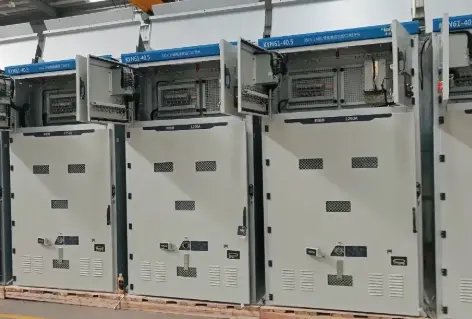

● Lavspent instrumentrom (øverst foran)

Hvert rom er atskilt med 3 mm tykke galvaniserte stålbarrierer med boltede tilgangsdeksler. Denne segregeringen oppnår:

● Feilbegrensning – Hvis det oppstår en indre lysbue i ett rom, kan den ikke spre seg til tilstøtende rom. Designet vårt har bestått IAC AFLR-testing opp til 40kA i 1 sekund.

● Personellsikkerhet – Operatører kan åpne porten til bryterrommet for tilgang til håndkjerre mens samleskinner forblir spenningsførende, men helt innelukket bak faste stålbarrierer.

● Parallelt vedlikehold – Kabeltermineringsarbeid kan fortsette mens bryterrommet er til service.

2. Automatiske lukkere for direkte kontaktbeskyttelse

Når vognen beveger seg fra tilkoblet til testposisjon, glir skodder i rustfritt stål automatisk over de faste primærkontaktene (linje- og lastsidene). Nøkkelfunksjoner:

● Materiale – 3 mm tykt rustfritt stål (ikke aluminium eller plast)

● Drift – Fjærdrevet, feilsikker (skodder lukkes selv om mekanismen fjærer bryter – tyngdekraften hjelper)

● Forrigling – Skodder kan ikke åpnes manuelt med mindre håndvognen er fjernet og et spesielt opplåsingsverktøy brukes (hindrer uautorisert tilgang)

● Isolasjon – Skodder er belagt med 2 mm isolerende epoksy på baksiden for å forhindre induserte spenninger

3. Luftisolasjon – Ingen SF6-gass

I motsetning til gassisolert bryterutstyr (GIS), bruker KYN høyspent luftisolert panelbryter kun atmosfærisk luft som isolasjonsmedium. Dette gir flere fordeler:

● Null klimagassutslipp – SF6 har et globalt oppvarmingspotensial som er 23 500 ganger så mye som CO2. Regulatorer i EU og mange amerikanske stater begrenser bruken av SF6. Luftisolert KYN er det fremtidssikre valget.

● Ingen gasshåndteringsutstyr kreves – GIS trenger dyre gassvogner, trykkmålere, lekkasjedetektorer og sertifiserte teknikere for etterfylling. KYN trenger ingen av disse.

● Visuelt verifiserbare luftspalter – Operatører kan se de åpne kontaktene eller gapet mellom håndkjerre og faste kontakter. SF6-utstyr skjuler alt bak forseglede skap.

● Lavere livssykluskostnad – Ingen gasspåfylling, ingen periodisk fuktighetstesting, ingen utskifting av tetninger. Luft er gratis.

5. Høy kortslutningsmotstandsevne

VårKYN koblingsutstyroppnår:

● Vurdert korttidsmotstandsstrøm – Opptil 50kA i 3 sekunder

● Nominell toppmotstandsstrøm – Opptil 125kA

● Intern bueklassifisering – IAC AFLR 40kA/1s (tilgjengelig foran, sideveis, bak)

Disse klassifiseringene overskrider typiske brukskrav (vanligvis 25kA eller 31,5kA i 3 sekunder). Den høye motstandsevnen kommer fra:

● Dobbeltfoldede 2,5 mm samleskinnestøttebraketter

● Sølvbelagte kobberskinner med minimum 70Nm boltemoment

● Isolerte samleskinnehylser for å forhindre fase-til-fase overslag under vibrasjon.

Produktfunksjoner

Produksjonsdetaljer

Ramme og kabinett

1. Materiale: 2,5 mm kaldvalset stålramme; 3,0 mm rombarrierer

2. Forming: Laserskjært, CNC-stanset, robot MIG sveiset

3. Maling: Ni-trinns prosess – E-coat primer + polyester pulverlakk, 100-120μm tykkelse. Saltspray >1000 timer

4. Farge: RAL 7035 (lys grå) standard

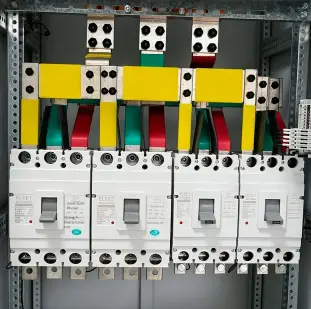

Samleskinnesystem

1. Kobber: 99,95 % E-Cu, ledningsevne ≥58 MS/m

2. Skjøter: Sølvbelagte (10μm) + Belleville skiver, tiltrukket til 70Nm med rød malingsmerking

3. Isolasjon: Varmekrympbare flammehemmende hylser, delvis utladning <5pC ved 15kV

4. Støtteisolatorer: Epoksy med silikafyllstoff, krypning ≥20 mm/kV

Håndkjerreproduksjon

1. Chassis: Pulverlakkert svart; fire MoS2-nylonruller (lastkapasitet 500 kg hver)

2. Stativ: Acme blyskrue, 10 omdreininger test-til-koblet, dreiemoment <15 Nm

3. Breaker montering: Direkte bolt-on for Lugao VCB eller ABB VD4/Siemens 3AH

4. Hjelpekontakter: 8NO+8NC, sølv-nikkel, 10A ved 250V AC

Pakking, frakt og ettersalgsservice

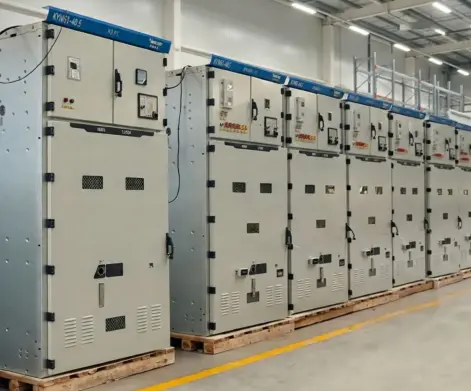

Emballasje og frakt

Hvert KYN luftisolerte metallkledde koblingsskap er beskyttet med fuktsikker film, skum eller hjørnebeskyttere, og pakket i eksporttrekasser eller forsterkede paller i henhold til forsendelseskrav. Vakuumbryter håndvogner, instrumenter og tilbehør kan festes eller beskyttes separat for å redusere bevegelse under transport. Frakt kan ordnes med sjøfrakt eller landtransport i henhold til prosjektets destinasjon.

Ettersalgsservice

Lugaoyter teknisk støtte for installasjon, igangkjøring og drift i henhold til bekreftet ordreavtale. Elektriske tegninger, sekundære koblingsskjemaer, driftsinstruksjoner og rutinemessige testrapporter kan leveres før forsendelse. Garantivilkår og reservedelsstøtte gis i henhold til kontrakten og bekreftet teknisk avtale.
