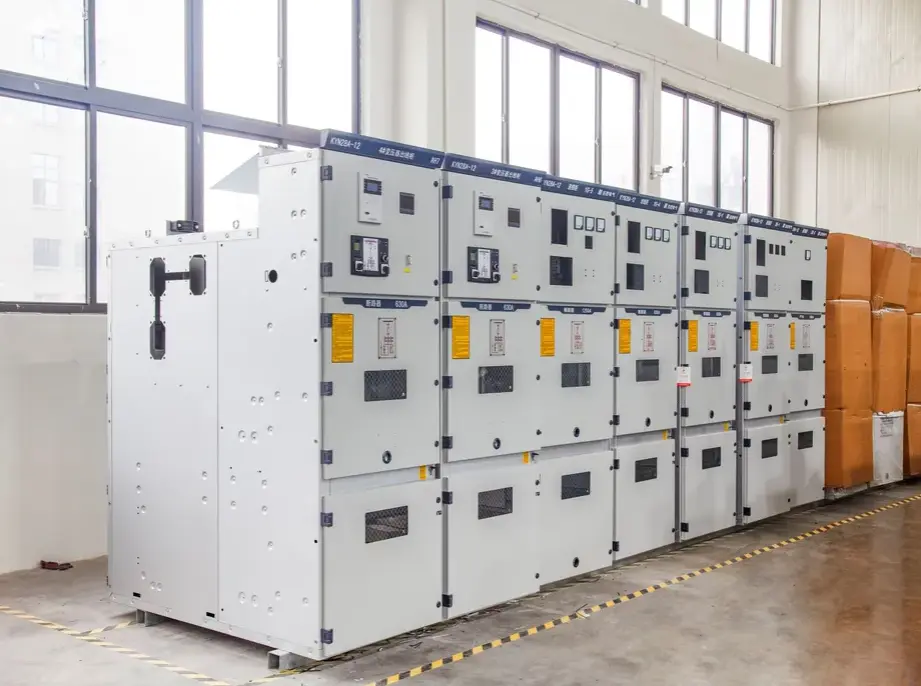

Handcart Type Fast høyspentbord Panelbryter

Håndkjerre-type fast høyspentpanelbryter er et metallkapslet,luftisolert mellomspenningskoblingsanleggsammenstilling designet for enkelt-samleskinne- og dobbel-samleskinnesystemer. Men hva er egentlig dette produktet, og hva kan det gjøre for din elektriske infrastruktur?

Hva det er:

Det er en hybriddesign som kombinerer et fast panelhus med en flyttbar håndvognmekanisme for de primære bryterenhetene (som vakuumbrytere, kontaktorer eller VSD-er). Håndvognen kan rulles fysisk inn og ut av panelet, mens samleskinnene, kablene og hjelpekomponentene forblir festet i kabinettet. Denne utformingen er standardisert under IEC 62271-200 og GB3906 for nominelle spenninger fra 3kV til 40,5kV.

Hva den kan gjøre:

● Kontroller strømstrømmen: Den kobler trygt til eller fra høyspentbelastninger som transformatorer, motorer og kondensatorbanker.

● Sørg for feilbeskyttelse: Integrerte beskyttelsesreleer og effektbrytere utløses automatisk ved overbelastning, kortslutning eller jordfeil.

● Aktiver sikkert vedlikehold: Håndvognen kan trekkes tilbake til en isolert, jordet posisjon, og skaper en synlig luftspalte – slik at teknikere kan arbeide på bryteren uten å slå av hele samleskinnen.

● Mål og overvåk: Strømtransformatorer, spenningstransformatorer og digitale målere montert på panelet gir sanntidsdata om systemstatus.

● Forrigling trygt: Mekaniske og elektriske forriglinger forhindrer menneskelige feil som å lukke bryteren mens vognen er midtveis eller tilgang til strømførende rom.

Kort sagt, dette håndkjerre-type fiksert høyspenningspanel-panelbryter fungerer som portvakten til høyspentnettverket ditt – trygt, fleksibelt og holdbart i 20+ års bruk.

Produktparametere (spesifikasjon)

Nedenfor er den detaljerte tekniske spesifikasjonstabellen for vårt håndkjerre-type fast høyspentpanelbryter. Alle verdier refererer til typiske 12kV-modeller; andre spenninger tilgjengelig på forespørsel.

Produktfunksjon og applikasjon (Q&A-format)

Spørsmål 1: Hva gjør håndkjerredesignet bedre enn et helt fast koblingsutstyr?

Sv: Håndvognsdesignet gjør at den primære bryterenheten (vakuumkretsbryteren) kan fjernes fysisk fra panelet for vedlikehold eller utskifting mens panelets samleskinnene forblir strømførende. Dette reduserer nedetiden fra timer til minutter. I motsetning til dette krever fast koblingsutstyr ofte å slå av en hel seksjon for å få tilgang til bryteren. Vårt håndkjerre-type fast høyspentpanelbryter gir deg det beste fra begge verdener: faste samleskinner for robusthet, pluss håndkjerrebrytere for servicevennlighet.

Q2: Hvordan sikrer det operatørens sikkerhet under reoler?

A: Vårt koblingsutstyr inkluderer fem obligatoriske forriglinger:

1. Breaker kan ikke lukkes med mindre håndvognen er i "drift" (tilkoblet) posisjon.

2. Handcart kan ikke flyttes fra "frakoblet" til "tilkoblet" med mindre bryteren er åpen.

3. Jordingsbryter kan kun lukkes når vognen er i "test/frakoblet" posisjon.

4. Kabelromsdør kan kun åpnes når jordingsbryteren er lukket.

5. Håndvogn kan ikke settes inn eller trekkes ut mens bryteren er lukket. Disse forriglingene er både mekaniske og elektriske – feilsikre av design.

Spørsmål 3: Kan håndkjerre-type fast høyspenningspanelbryter brukes utendørs?

A: Standardkapslingen er IP4X, egnet for innendørs transformatorstasjoner. For utendørs bruk leverer vi ekstra værbestandige hus eller IP54-klassifiserte kiosker. Mange kunder installerer bryteranlegget vårt i containeriserte transformatorstasjoner eller små prefabrikkerte bygninger i nærheten av vindparker eller solcelleanlegg.

Q4: Hva er de vanligste applikasjonene for dette bryterutstyret?

A: Dette håndkjerre-type fast høyspentpanelbryter er mye brukt i:

● Strømnettstasjoner (primær og sekundær distribusjon).

● Industrianlegg (stålfabrikker, sementfabrikker, petrokjemikalier) – for motorstyring og transformatorbeskyttelse.

● Kommersielle bygninger (sykehus, datasentre, flyplasser) – hvor høy pålitelighet kreves.

● Fornybar energi (solparker, vindparker) – som netttilkoblingspaneler.

● Gruvedrift – robust nok for støvete, fuktige miljøer.

● Trekkkraftforsyning for jernbane – ved 27,5 kV eller 2×25 kV systemer.

Produksjonsdetaljer

1. Innkapslingsmateriale og belegg

● Materiale: 2 mm tykk høyverdig galvanisert stålplate (importert fra Baosteel), brettet av CNC-bøyemaskiner. Dobbeltfoldede kanter øker stivheten.

● Belegg: Epoksy-polyester pulverlakk (minimum 80μm tykkelse) etter sandblåsing til SA 2.5 standard. Farge RAL 7035 (lys grå). Saltspraytest >500 timer – ingen korrosjon.

2. Håndkjerremekanisme

● Materiale: Høystyrke nylonruller + skinner i rustfritt stål.

● Betjening: Skru-inn/skru ut ledeskruemekanisme med anti-slippdesign. Hver håndkjerre er testet for 2000 komplette reolsykluser.

● Posisjonsindikatorer: Rød (tilkoblet), grønn (test), gul (frakoblet), synlig fra 5 meters avstand.

3. Skodder (automatiske sikkerhetsbarrierer)

● Når vognen trekkes ut, dekker fjærbelastede metallskodder automatisk de faste primærkontaktene. Dette forhindrer utilsiktet fingerkontakt med spenningsførende deler. Våre skodder er laget av 3 mm aluminiumslegering med anti-korrosjonsbehandling.

4. Samleskinnesystem

● Materiale: E-Cu kobber med høy ledningsevne (99,9 % renhet). Forsølvet i alle ledd.

● Tverrsnitt: Beregnet for å holde temperaturstigningen under 65K ved merkestrøm. For 3150A bruker vi doble samleskinner per fase.

● Isolasjon: Varmekrympbare isolasjonshylser (oransje farge) for faseidentifikasjon og delvis utladningskontroll.

5. Jordingsbryter

● Type: Hurtigprodusert, lastbrytende, med synlige jordingsblad.

● Betjening: Manuell fjærassistert mekanisme. Kan nærme seg full kortslutningsstrøm (50kA en gang).

● Forrigling: Eksklusiv mekanisk forrigling med vognposisjon – kan ikke lukke jordingsbryteren med mindre vognen er i test-/frakoblet posisjon.

6. Lavspenningsrom

● Plassert øverst foran (høyde 300 mm), fullstendig adskilt fra høyspentdeler. Inneholder beskyttelsesreléer (mikroprosessorbasert), kontrollbrytere, indikasjonslamper og hjelpesikringer.

● Kabling: Alle sekundærkabler er nummererte, buntet i flammehemmende PVC-kanaler og terminert på rekkeklemmer med reservekontakter (20 % reservereserver).

7. Delvis utslippskontroll

● Alle høyspentledere er avrundet for å eliminere skarpe kanter.

● Hvert panel gjennomgår en delvis utladningstest (≤10pC ved 1,1×Ur/√3).

8. Fabrikkmonteringsnøyaktighet

● Hvert håndkjerre-type fast høyspentpanelbryter er satt sammen på en laserjustert jigg. Håndvogn-til-fast kontaktfeiljustering er <0,5 mm.

● Resultat: Glatt reol uten sliping eller kraft – ingen vogner som sitter fast selv etter mange års bruk.

Hvorfor velge Lugao for håndkjerretype mellomspenningsbryter?

· Prosjektbasert prosjektering: Skaplayout, samleskinneklassifisering, beskyttelsesreléskjema, CT/VT-konfigurasjon og kabelinnføring kan utformes i henhold til enkeltlinjeskjemaet.

· Standardbasert produksjon: Koblingsutstyr kan produseres i henhold til IEC 62271-200, GB/T 3906, DL/T 404 og prosjekttekniske spesifikasjoner.

· Fleksibelt komponentvalg: Lugao VCB, ABB, Siemens, Schneider eller andre spesifiserte komponentmerker kan konfigureres i henhold til prosjektkrav.

· Rutinemessig inspeksjon før forsendelse: Mekanisk drift, forriglingsfunksjon, kabling, isolasjon og effekt-frekvens tåletest kan utføres før levering i henhold til teknisk avtale.

· Teknisk dokumentstøtte: Generelle arrangementstegninger, enkeltlinjediagrammer, sekundære koblingsskjemaer, driftsinstruksjoner og rutinemessige testrapporter kan leveres for prosjektreferanse.
