KYN Senter Type Fem-forebyggende interlocking høyspenningsbryter

KYN Center-type Fem-forebyggende sammenlåsende høyspenningsbryter er et fullt montert, metallkapslet bryteranlegg av uttrekkbar type som primært brukes i 3,6 kV til 12 kV trefase vekselstrømssystemer. Den er designet for enkelt samleskinne eller dobbel samleskinne konfigurasjoner med grenmaterapplikasjoner.

Hva er dette utstyret?

Dette utstyret er et høyspent strømfordelingsskap som rommer strømbrytere, frakoblere, jordingsbrytere, strømtransformatorer, spenningstransformatorer og beskyttelsesreleer. Dens definerende funksjon er "fem-forebyggende interlocking"-mekanismen, som fysisk forhindrer:

1. Lukking med jordingsbryter lukket

2. Åpning av frontdekselet med bryteren lukket

3. Sette inn eller fjerne bryteren når bryteren er lukket

4. Betjening av jordingsbryteren under spenning

5. Å lukke effektbryteren uten kontrollstrøm

Hva gjør det?

Den mottar trygt elektrisk energi fra en transformator eller innkommende linje og distribuerer den til utgående matere som motorer, transformatorer, kondensatorbanker eller sekundære transformatorstasjoner. KYN-senteret av fem-forebyggende forrigling Høyspentbryteranlegg er ryggraden i mellomspente industri- og forsyningsnettverk.

Modellkodeoversikt:

● KYN – K: Metallkledd Y: Uttrekkstype N: Innendørs

● Sentertype – Modulær senterbryterkonfigurasjon

● Femforebyggende forrigling – Mekanisk og elektrisk feilsikring

● Høyspentkoblingsutstyr – klassifisert opp til 12kV

Produktparameter (spesifikasjon)

Produktfunksjon og applikasjon

1. Høy sikkerhet – Femforebyggende forrigling

KYN Center type Fem-forebyggende forrigling Høyspentbryterutstyr har obligatoriske mekaniske forriglinger mellom bryteren, skillekontakter, jordingsbryter og frontpaneler. Dette eliminerer risikoen for operatørfeil – den første årsaken til lysbuehendelser.

2. Kompakt modulkonstruksjon

Uttrekksbrytervognen glir jevnt på skinner med tre distinkte posisjoner: drift, test/isolert og tilbaketrukket. Dette tillater vedlikehold uten å deaktivere hele samleskinnen – en kritisk fordel for datasentre og sykehus.

3. Intelligent overvåking og kontroll

Valgfrie intelligente IED-er (reléer) gir:

● Overvåking av strøm, spenning og strøm i sanntid

● Overstrøm, jordfeil og retningsbeskyttelse

● RS485/Modbus- eller IEC 61850-kommunikasjon

● Fjernåpne/lukke via SCADA

● Standard temperatur- og fuktighetssensorer inne i bryterrommet forhindrer kondens.

4. Høy mekanisk pålitelighet

● Brytermekanismens levetid: 30 000 operasjoner (vedlikeholdsfri)

● Hjelpekontakter: Sølv-nikkel-legering for 10 000+ elektriske operasjoner

● Primære frakoblingskontakter: Sølvbelagt kobber med fjærtrykk

Bruksområder

Produksjonsdetaljer

1. Innkapsling

● 2,0 mm kaldvalset stål (sinkbelagt) eller 1,5 mm rustfritt stål

● Laserkuttet og CNC-bøyd for presisjon

● Sveiset ramme med korrosjonsbestandig pulverlakk (RAL 7035 standard)

2. Femforebyggende låsemekanisme

● Kamplater av stål og sammenlåsende stenger (ingen plastdeler)

● Testet for 10 000 forriglingssykluser uten feil

● Inkluderer nøkkellås for innkommende/utgående og bindepaneler

3. Breaker Trolley

● Uttrekkschassis med treposisjonslåsing

● Selvjusterende primærfrakoblinger

● Sekundærplugg med 16–32 styrekretser

4. Samleskinnesystem

● Høyledningsevne E-Cu kobber (ETP-kvalitet)

● Sølvbelagte skjøter med Belleville skiver

● Krympeisolert for faseisolering

5. Kabelrom

● Sjenerøs plass for opptil 4×240mm² kabler per fase

● Avtakbar kabelklemmebrakett

● Avsetning for nullsekvens CT

6. Fabrikktesting

● 100 % dielektrisk tåletest

● Mekanisk driftstest (minimum 50 sykluser)

● Måling av delvis utladning (≤5pC ved 1,2× merkespenning)

● Kontaktmotstandsmåling (mikro-ohmmeter)

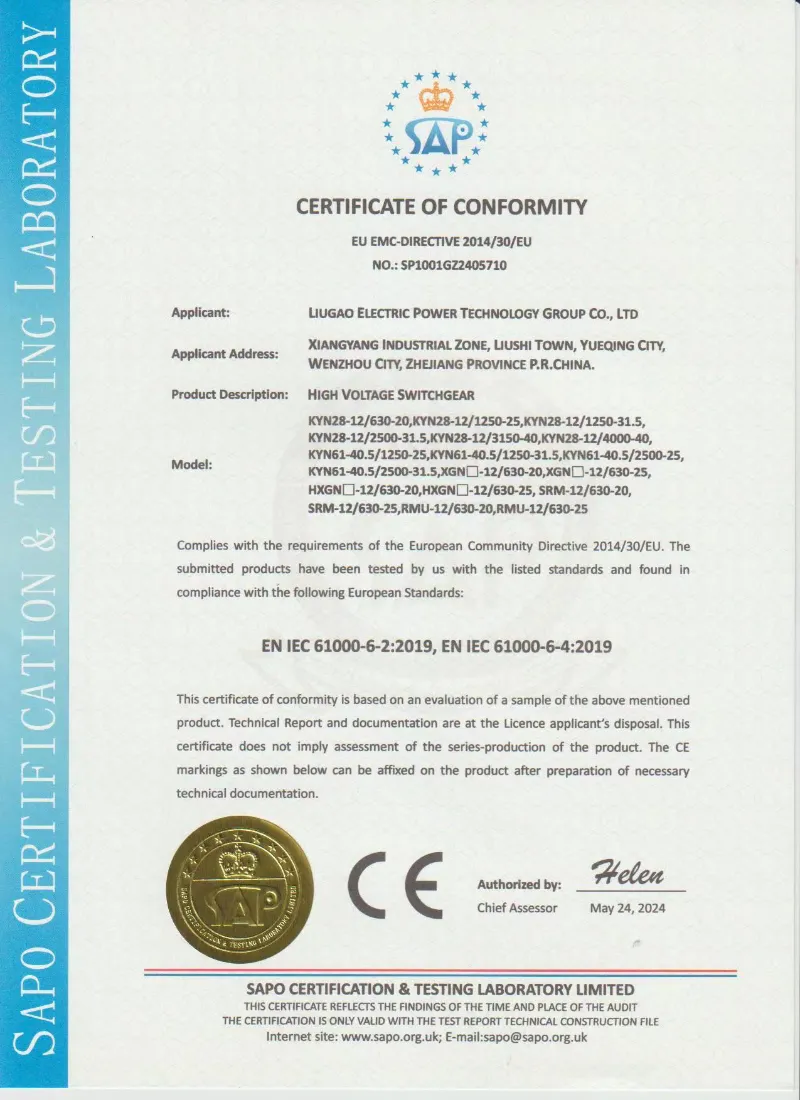

7. Sertifisering og kvalitetssikring

● Typetestet i henhold til GB/T 3906, IEC 62271-200 og DL/T 404

● Intern lysbuetestet (IAC AFLR 40kA/1s)

● ISO 9001:2015-sertifisert produksjon

● Rutinetestrapport følger med hvert panel

Hvorfor velge Lugao Power Co., Ltd. fremfor konkurrenter?

Vanlige kundespørsmål

Q1: Can this KYN Center type Five-prevention interlocking High voltage switchgear be used for 24kV systems?

A: Nei, standard KYN er klassifisert opp til 12kV. For 24kV tilbyr vi KYN28-24-varianten med økt isolasjonsklaring. Vennligst spesifiser systemspenningen når du ber om et tilbud.

Q2: Leverer du vakuumbryteren som en del av KYN Metal-Clad Switchgear?

A: Ja, hvert panel leveres ferdig montert med en fabrikktestet vakuumbryter (VS1-type). Vi tilbyr også kompatible alternativer som ABB VD4, Siemens 3AH eller Schneider HVX hvis foretrukket.

Spørsmål 5: Kan du levere et komplett utvalg av brytere, inkludert innkommende, måling, mate- og kondensatorpaneler, alt som KYN Metal-Enclosed Switchgear?

A: Absolutt. Vi designer og produserer komplette serier med alle nødvendige hjelperom, samleskinneforbindelser og inter-panel forriglinger. Bare send enkeltlinjediagrammet ditt.

Q6: Hvilken dokumentasjon gir du?

A: For hvert KYN-bryterutstyr leverer vi: generell tegning, ledningsskjema, materialliste, testrapport, bruksanvisning og forriglingsmatrise – alt på engelsk (eller ditt lokale språk).

Spørsmål 7: Er den femforebyggende sammenlåsingen feltjusterbar?

A: Nei – og dette er med vilje. Forriglingen er fabrikkinnstilt og forseglet for å forhindre tukling. Vi gir imidlertid klare mekaniske tegninger slik at teamet ditt forstår logikken. Hvis du trenger endringer, kontakt vår ingeniøravdeling.

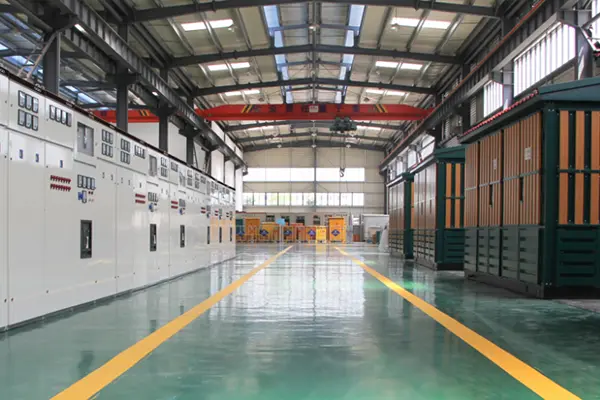

Produksjonsevne

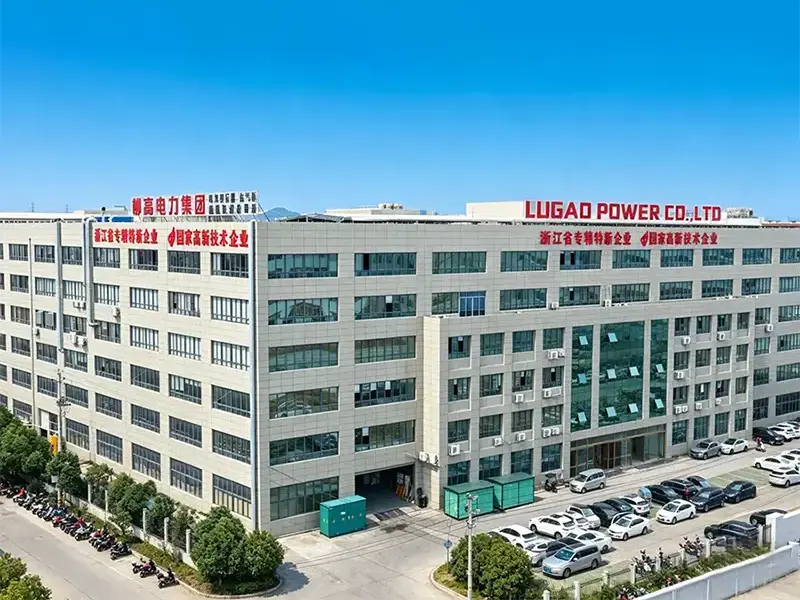

Lugao Power Co., Ltd.produserer KYN Center Type Five-Prevention Interlocking High Voltage Switchgear i et moderne produksjonsanlegg utstyrt med avansert fabrikasjons-, monterings- og høyspenttestutstyr. Hver enestebryterpaneler produsert under et strengt ISO 9001 kvalitetsstyringssystem, som sikrer konsistent kvalitet, pålitelig ytelse og full overensstemmelse med internasjonale standarder.
