XGN Box-type Fast Type høyspenningsbryter

Hva er dette utstyret?

XGN Box-type fast type høyspenningsbryter (XGN står for "Box-type fixed type") er en metallkapslet,innendørs høyspentkoblingsanleggforsamling. Den brukes først og fremst i trefasede vekselstrømsystemer med merkespenninger på 6kV, 10kV, 20kV eller 35kV, og en nominell frekvens på 50/60Hz.

Hva gjør det?

Dette utstyret brukes til å motta og distribuere elektrisk energi, samt for å kontrollere, beskytte og overvåke kraftledninger og transformatorer. I motsetning til bryterutstyr av uttrekkstype, bruker XGN Box-type fast type høyspenningsbryter fastmonterte kretsbrytere og frakoblingsbrytere med synlige isolasjonsgap, noe som gjør det mer stivt, kostnadseffektivt og enklere å vedlikeholde i mange mellomstore industrielle og kommersielle bruksområder.

Modellkodeoversikt:

XGN – Bokstype Fast type Innendørs Metallkapslet

Boks-type – Helt lukket metallhus

Fast type – Fast installasjon av hovedkoblingskomponenter

Typiske bruksområder:

Strømfordelingsrom i fabrikker, boligkomplekser, kjøpesentre, sykehus, datasentre og fornybare energistasjoner.

Produktbeskrivelse

XGN Box-type fast type høyspenningsbryter er en standardisert, økonomisk og svært pålitelig bryterløsning. Kjernestrukturen inkluderer en fastmontert vakuumbryter, en tre-posisjons skillebryter, strømtransformatorer, spenningstransformatorer og en omfattende sammenlåsingsmekanisme. Kapslingen er laget av høykvalitets kaldvalset stål eller rustfritt stål, belagt med elektrostatisk pulver for utmerket korrosjonsbestandighet.

Viktige elektriske parametere: merkespenning 12kV (24kV/40,5kV valgfritt), merkestrøm opptil 3150A, kortslutning tåler strøm opptil 40kA. Dekoblingsutstyrsamsvarer fullt ut med GB3906- og IEC62271-200-standardene.

Dens kompakte design (typisk bredde 800 mm, dybde 900 mm, høyde 2200 mm) sparer verdifull gulvplass. Alle høyspentrom er helt lukket og låst, noe som sikrer sikker drift. Frontpanelet inkluderer klare mimikkdiagrammer, indikasjonslamper og nødutløsningsknapper.

XGN Box-type fast type høyspenningsbryter er spesielt egnet for prosjekter der enkel betjening, lave forhåndskostnader og enkelt vedlikehold er prioritert fremfor uttrekkskonfigurerbarhet.

Produktparameter (spesifikasjon)

Produktfunksjon og applikasjon

Nøkkelfunksjoner

1. Enkelhet med fast type – Lavere feilfrekvens

Ingen kompliserte bevegelige skinnekonstruksjoner. XGN Box-type fast type høyspenningsbryterutstyr bruker boltede eller direkte kontaktforbindelser, noe som reduserer risikoen for mekanisk feil.

2. Synlige frakoblingskontakter – trygt for låsing/tagout

Skillebryteren gir godt synlige kontaktposisjoner. Operatører kan visuelt bekrefte kretseparasjon før vedlikehold – en kritisk sikkerhetsfordel i forhold til eldre olje- eller minigir.

3. Kompakt og plassbesparende

Bredde så lav som 600 mm for 12kV-versjoner. Ideell for ettermontering i transformatorstasjoner med begrenset plass.

4. Fullstendig låst – Forhindrer feilbetjening

Mekaniske og elektriske forriglinger mellom kretsbryter, skillebryter og frontdeksel samsvarer med "fem-forebyggende"-krav.

5. Kan tilpasses tøffe miljøer

Anti-kondensvarmere og IP4X frontkapsling sikrer pålitelig drift i fuktige eller støvete omgivelser.

Bruksområder

● Industrianlegg – strømforsyning til produksjonslinjer

● Kommersielle komplekser – hovedfordelingsrom

● Data centers – backup power switching

● Vind-/solkraftverk – oppsamling av mellomspenning

● Sykehus – dobbel strømbryter med fast utstyr

Spørsmål og svar

Spørsmål: Hva er forskjellen mellom din XGN Box-type fast type høyspenningsbryter og en uttrekkstype (som KYN)?

A: Flott spørsmål. XGN Box-type fast type høyspenningsbryterutstyr har fastmonterte effektbrytere. Du kan ikke "rulle ut" bryteren, men du får en mer stiv struktur, lavere forhåndskostnader og enklere vedlikehold. For applikasjoner der redundans med høy tilgjengelighet ikke er kritisk (f.eks. mindre enn 500 operasjoner per år), er den faste typen mer økonomisk og pålitelig.

døren.

Produksjonsdetaljer

1. Produksjon av kabinett

Kaldvalset stålplate (≥2 mm tykk) eller 304 rustfritt stål

Bøying, sveising og overflatebehandling i huset

Elektrostatisk pulverbelegg (tykkelse ≥60μm, saltspraytest ≥240t)

2. Kjernekomponenter

Fastmontert vakuumbryter (merke: Lugao / valgfri Siemens, ABB)

Tre-posisjons skillebryter med synlig brudd

Kobbersamleskinner (fortinnet eller sølvbelagt)

Strøm-/spenningstransformatorer (nøyaktighetsklasse 0,5 / 0,2S)

3. Intern kabling

Ledningsnummer, rekkeklemmer og plastkanaler tydelig merket

Sekundær ledning testet ved 2kV i 1 minutt

All wires flame‑retardant and rated 105°C

4. Fabrikktesting

Strømfrekvens tåler spenningstest

Måling av hovedkretsmotstand

Mekanisk driftstest (≥200 ganger)

Verifisering av låsefunksjon

Måling av delvis utladning (≤10pC)

XGN vs KYN koblingsutstyr

Velg mellom XGN Fixed Type Switchgear ogKYN uttrekkbart koblingsutstyr avhenger av dine prosjektkrav, vedlikeholdsstrategi og budsjett. XGN-koblingsanlegg er designet for applikasjoner som prioriterer pålitelighet, enkel betjening og lavere investeringskostnader, mens KYN-koblingsanlegg er bedre egnet for systemer som krever hyppig vedlikehold eller høy driftsfleksibilitet.

Sertifisering og kvalitetssikring

● IEC 62271-200-kompatibel

● GB 3906 sertifisert

● Intern lysbuefeil testet (IAC A-FL) – valgfritt

● ISO 9001:2015 fabrikkstyringssystem

● Typetestrapporter fra nasjonal teststasjon for høyspentapparater (Xi'an / Beijing)

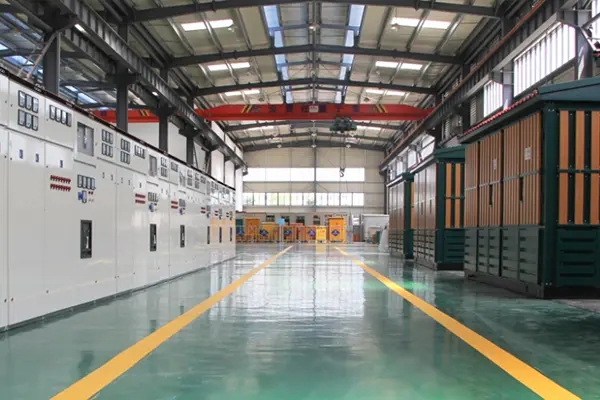

Vårt XGN-bryterutstyr er produsert i et moderne produksjonsanlegg utstyrt med CNC laserskjæremaskiner, CNC-bøyesentre, robotsveisesystemer, prosesslinjer for kobberskinne og omfattende høyspenttestlaboratorier. Ditt XGN Box-type fast type høyspenningsbryterutstyr vil bli sendt med et komplett sett med testrapporter, koblingsskjemaer og bruksanvisninger på både engelsk og kinesisk.

Fordeler sammenlignet med konkurrenter – hvorfor velge Lugao?

Pakking og levering

Emballasjestandard

● Individuelle høystyrke kryssfinerkasser med fuktsikker film

● Innvendig skumpolstring for komponenter

● Alle utgående terminaler dekket med isolasjonshetter

● Samleskinneseksjoner pakket separat med etiketter

Fraktmerker

● Ordrenummer, destinasjon, vekt, "Skjør" og "Ingen stabling"-skilt

Leveringsalternativer

● FOB Ningbo / Shanghai

● Ledetid: 15–25 dager for standardkonfigurasjon

Forpliktelse til ettersalgsservice

● Garantiperiode – 12 måneder fra forsendelsesdato (kan utvides til 24 eller 36 måneder under servicekontrakt)

● Teknisk støtte – Livstid gratis konsultasjon; ekstern feilsøking innen 2 timer i løpet av virkedager

● Feltservice – Installasjonsveiledning tilgjengelig; feilhåndtering på stedet etter behov (gratis under garantien)

● Reservedelsforsyning – Vanlige deler på lager; levering neste dag for hastebestillinger
