35kV KYN understasjon pansret uttrekkbar type koblingsutstyr

Hva er dette utstyret?

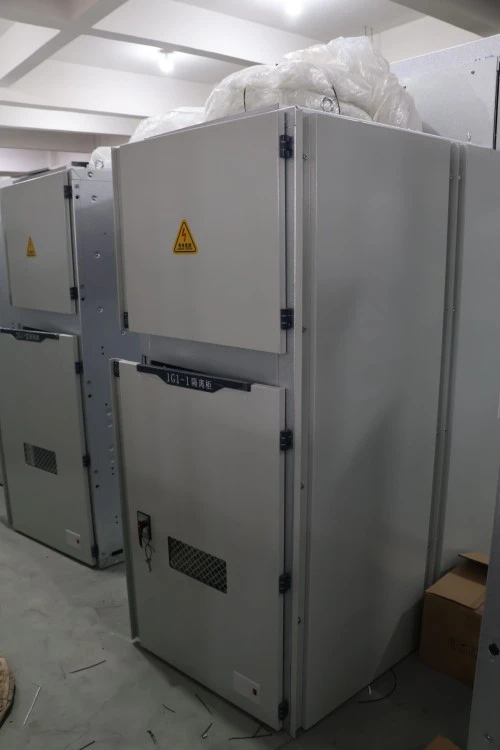

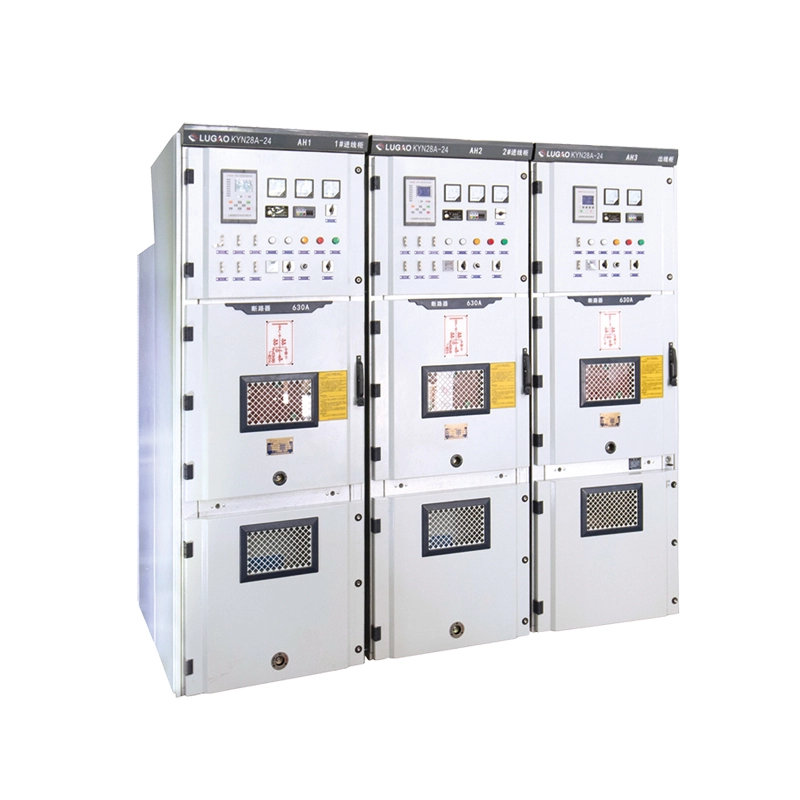

Det 35 kV KYN transformatorstasjon pansrede uttrekkbare bryterutstyr er et fabrikkmontert, metallkapslet,innendørs høyspentkoblingsanleggdesignet for 40,5 kV (35 kV nominell) trefase vekselstrømssystemer. Den tilhører KYN-serien og brukes i nettstasjoner, industrielle kraftverk, store kommersielle komplekser og oppsamlingsstasjoner for fornybar energi.

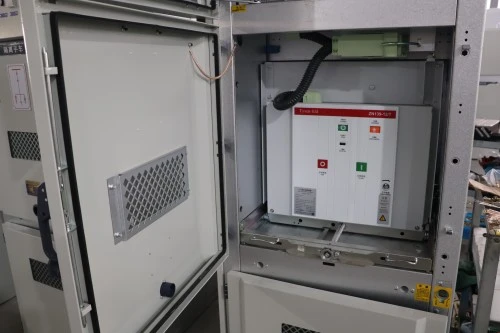

I motsetning til koblingsutstyr av fast type hvor brytere er boltet på plass, har denne pansrede uttrekkbare typen en bevegelig brytervogn som kan rulles inn i tre distinkte posisjoner: drift, test/isolert og tilbaketrukket. Denne utformingen gjør at en defekt bryter kan skiftes ut i løpet av minutter uten å slå av hele samleskinnen – en kritisk fordel for kontinuerlig strømforsyning.

Hva gjør det?

Kjernefunksjonen til dette utstyret er å motta 35kV innkommende strøm fra en transformator eller luftledning, beskytte nedstrømsnettverket med strømbrytere og distribuere strøm til utgående matere som mellomspenningsmotorer, sekundære transformatorer, kondensatorbanker eller store industrielle belastninger. Det 35kV KYN transformatorstasjon pansrede uttrekkbare bryterutstyr gir også:

● Isolasjon – Synlig frakobling for sikkert vedlikehold

● Beskyttelse – Overstrøm, jordfeil og kortslutningsutløsning via releer eller IED-er

● Metering – Spennings- og strømmåling for nettstasjon SCADA

● Forrigling – Mekanisk femforebyggende system for å eliminere menneskelige feil

Modellkodesammenbrudd

Produktfunksjon og applikasjon

Produktfunksjon

Funksjon 1: Ekte pansret uttrekkbar konstruksjon

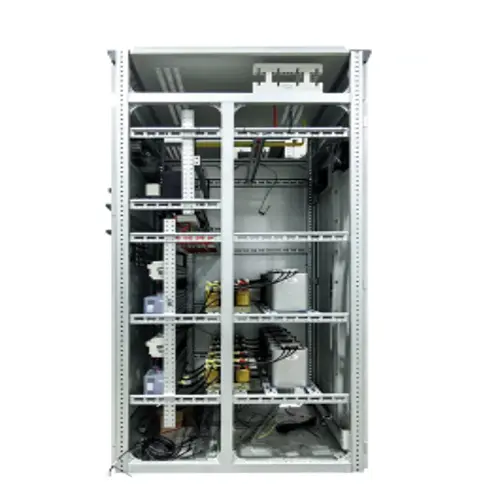

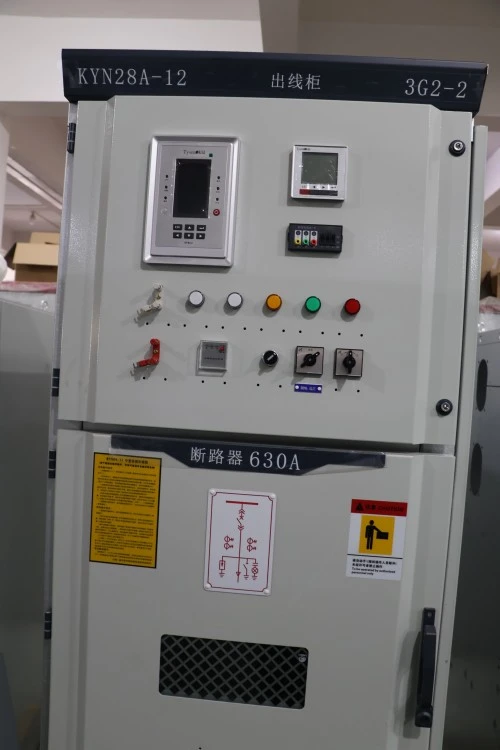

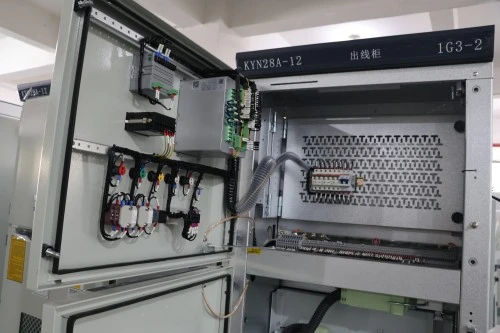

Det uttrekkbare metallomsluttede bryterutstyret har separate stålplate rom for bryter, samleskinne, kabelterminering og lavspenningskontroll. Hvert rom er jordet og isolert fra lysbueutbredelse.

Funksjon 2: Fem-forebyggende mekanisk forrigling

Det femforebyggende systemet er fullstendig mekanisk, ikke programvareavhengig. Det forhindrer fysisk:

1. Lukking av bryteren med lukket jordingsbryter

2. Åpning av frontdekselet med bryteren lukket

3. Flytting av bryteren mellom posisjoner når den er aktiv

4. Drift av jordingsbryter med strømførende ledere

5. Lukkebryter uten kontrollstrøm

Funksjon 3: High Arc Fault Containment

Intern lysbueklassifisering (IAC) testet til 31,5kA i 1 sekund. Bueklaffer retter trykket oppover og vekk fra operatørene.

Funksjon 4: Høyspenningsisolasjonspålitelighet

Fase-til-fase og fase-til-bakke klaringer overstiger minimumskravene i IEC 62271-200. Alle samleskinner er krympeisolert eller dekket med anti-korona skjerming.

Funksjon 5: Intelligent overvåking og fjernbetjening

Standard IED (intelligent elektronisk enhet) med RS485/Modbus- eller IEC 61850 GOOSE-meldinger. Sanntidsovervåking av bryterposisjon, fjærladingsstatus, SF6 (hvis brukt), temperatur og delvis utladning.

Produktspesifikasjoner

Hvorfor velge Lugao Power Co., Ltd. fremfor konkurrenter?

Hvorfor kunder gjentatte ganger velger oss:

Vi kutter ikke hjørner på isolasjonsklaring, samleskinnemateriale eller sammenlåsende robusthet. Hvert KYN-bryterutstyr som forlater fabrikken vår gjennomgår en full 95kV-motstandstest – ikke en "rutinetest" med redusert spenning. Vi tilbyr også panelspesifikke koblingsskjemaer i CAD og PDF, ikke generiske maler.

Pakking, levering og ettersalgsservice

Emballasje

Hvert 35kV KYN transformatorstasjon pansrede uttrekkbare bryterpaneler er pakket inn i VCI anti-rust papir + plastfilm

1. Deretter innkapslet i en fumigeringssertifisert kryssfinerkasse med skumpolstring i alle hjørner og kanter

2. Brytervogn sendes i tilbaketrukket stilling, låst med transportbraketter

3. Samleskinner demonteres, pakkes individuelt, merkes med fase og panelnummer

4. Sekundære plugger, reolhåndtak, jordingsnøkler og reservesikringer pakket i en værbestandig tilbehørsboks inne i LV-rommet

5. Silikagel tørkemiddelposer tilsatt for fuktighetsfølsomme forsendelser (sjøfrakt)

Frakt

1. Sjøfrakt: 40 fots HC-container har plass til 6–8 paneler (avhengig av dimensjoner)

2. Landfrakt: Planbil med antivibrasjonskollisjonsputer og stropper

3. Incoterms: EXW (fabrikk), FOB ningbo

4. Dokumentasjon følger med forsendelsen

5. Generell arrangementstegning (som bygget)

6. Enlinjediagram med panelnummerering

7. Koblingsskjema (A3-størrelse, laminert)

8. Materialfortegnelse (brytere, CT-er, VT-er, reléer)

9. Rutinetestrapport (signert av QA)

10. Bruksanvisning (engelsk eller lokalt språk)

11. Forriglingsmatrise og nøkkelplan (hvis nøkkelsperre brukes)

Forpliktelse til ettersalgsservice

1. Garantiperiode: 12 måneder fra forsendelsesdato (kan utvides til 24 eller 36 måneder med betalt servicekontrakt)

2. Teknisk støtte: Livstid gratis ekstern konsultasjon. Våre ingeniører gjennomgår enkeltlinjediagrammet og reléinnstillingene før levering.

3. Feltservice: Installasjonsovervåking, igangkjøringshjelp, feildiagnose. Gratis i garantiperioden (reise og overnatting belastes til kostpris). Etter garanti belastes med dagspris + deler.

4. Reservedelsforsyning: Brytervogner, primærkontakter, sekundære plugger, reolhåndtak, jordingsbrytere, temperaturkontrollere og sammenlåsende komponenter som er på lager. Forsendelse neste dag via DHL/FedEx for kritiske reservedeler.

Ofte stilte spørsmål

Spørsmål 1: Kan 35kV KYN transformatorstasjon pansret uttrekkbar type bryterutstyr brukes utendørs i en kompakt transformatorstasjon?

A: Standard: IP4X (kun innendørs).

Alternativ: IP54 utendørs kapsling med værbestandig tak og tvungen ventilasjon, med plass til flere paneler.

Handling: Spesifiser "utendørs" når du ber om et tilbud.

Q2: Hvordan verifisere fem-forebyggende forrigling før energi?

A：Følg trinn-for-trinn test i manuell (grunnleggende test: 10 min).

Nøkkelkontroller: Breaker åpen + jording lukket → skal blokkere reoler inn. Breaker lukket → inngangsdør skal forbli låst.

Anbefaling: Test under igangkjøring og hver 6. måned.

Q3: Levetid for primære frakoblingskontakter og erstatningsindikator?

A：Sølvbelagte kobberkontakter: klassifisert for 5000 operasjoner.

Slitasjeindikator: rød linje synlig på kontaktfingeren → skift ut.

Typisk nettstasjon (reol en gang/år): varer i 30+ år. Hyppig drift (lysbueovner): mål kontaktmotstand årlig.
