Hvordan eliminerer en tørrtype transformator risikoen for oljelekkasje?

I kjelleren på et sykehus i Singapore ligger et transformatorrom ved siden av det elektriske hovedkoblingsanlegget. Rommet er rent, tørt og uten lukt. Det er ingen inneslutningsbermer, ingen olje-vann-separatorer og ingen brannslokkingssystemer utover standard røykvarslere. Dette er ikke et regulatorisk tilsyn; det er et bevisst designvalg som er muliggjort ved bruk av en Dry Type Transformer. I en konvensjonell oljefylt transformator vil det samme rommet kreve et bundet gulv for å inneholde lekkasjer, et brannklassifisert kabinett for å redusere risikoen for en oljebrann, og et ventilasjonssystem for å håndtere varme og røyk. Dry Type Transformer eliminerer alle disse kravene ved å eliminere selve oljen. Dette er ikke bare en bekvemmelighet; det er et grunnleggende skifte i hvordan elektrisk sikkerhet er konstruert.

Spørsmålet om hvordan enTransformator av tørr typeeliminerer risikoen for oljelekkasje er i hovedsak et spørsmål om hva som erstatter oljen. I en oljefylt transformator har oljen to kritiske funksjoner: den isolerer viklingene og den avkjøler dem. Hvis oljen lekker, blir begge funksjonene kompromittert, noe som fører til overoppheting, isolasjonssvikt og potensielt katastrofal svikt. En Dry Type Transformator oppnår samme isolasjons- og kjølefunksjoner gjennom solide materialer og luft. Viklingene er innkapslet i et solid isolasjonssystem, typisk støpt epoksyharpiks eller vakuumtrykkimpregnerte (VPI) materialer. Avkjøling oppnås gjennom naturlig luftsirkulasjon eller tvungen luftkjøling. Fordi det ikke er væske å lekke, reduseres ikke risikoen for en oljelekkasje bare; det er eliminert helt. Denne artikkelen vil utforske konstruksjonen, materialene og designfunksjonene som gjør Dry Type Transformer til et overlegent valg for applikasjoner der risikoen for oljelekkasje er uakseptabel.

Innholdsfortegnelse

• 1. Anatomien til en oljelekkasje: Hvor svikter oljefylte transformatorer?
• 2. Støpt harpiksisolasjon: Den solide barrieren som erstatter olje
• 3. VPI-teknologi: Når viklingen blir isolasjonen
• 4. Avkjøling uten væske: Hvordan luft gjør jobben med olje
• 5. Sikkerhets- og miljøsaken for transformatorer av tørr type
• 6. Ofte stilte spørsmål (FAQ)
• 7. Konklusjon

1. Anatomien til en oljelekkasje: Hvor svikter oljefylte transformatorer?

For å forstå hvorfor en tørr type transformator er overlegen, er det nyttig å forstå de spesifikke feilpunktene som fører til oljelekkasjer i konvensjonelle transformatorer. En oljefylt transformator er en kompleks sammenstilling av en ståltank, en kjerne, viklinger, isolasjon, foringer, pakninger og ventiler. Hver av disse komponentene representerer en potensiell lekkasjebane. I løpet av transformatorens levetid blir oljen utsatt for termisk syklus, noe som får tanken og komponentene til å utvide seg og trekke seg sammen. Denne sykliske bevegelsen kan føre til at pakninger komprimeres og slapper av, og til slutt mister tetningskraften. Selve oljen kan brytes ned og danne syrer og slam som angriper pakningene og tanken. Sveisesømmer kan utvikle utmattelsessprekker. Ventiler og bøssinger kan løsne. Og selve tanken kan korrodere, spesielt i fuktige eller korrosive miljøer. Tabellen nedenfor oppsummerer de vanligste oljelekkasjepunktene i en oljefylt transformator.

Konsekvensene av en oljelekkasje er ikke begrenset til tap av isolasjons- og kjølevæske. En oljelekkasje skaper sklifare på gulvet, forurenser jord og grunnvann hvis det kommer til miljøet, og øker risikoen for brann dersom oljen kommer i kontakt med en tennkilde. I innendørs installasjoner kan opphopning av oljedamp skape helsefare for personell. Kostnadene for å rydde opp i et oljesøl, deponering av forurenset jord og reparere transformatoren kan være betydelige. I noen jurisdiksjoner kan de regulatoriske bøtene for en oljelekkasje være alvorlige. Dette er grunnen til at mange anleggsledere og ingeniører henvender seg til Dry Type Transformer, som eliminerer disse risikoene helt.

PåLugao Power Co.,Ltd., vi har produsert transformatorer i over to tiår, og vi har selv sett kostnadene og risikoene forbundet med oljelekkasjer. Fabrikken vår produserer både oljefylte og tørrtype transformatorer, og vi er forpliktet til å hjelpe våre kunder med å velge riktig teknologi for deres spesifikke bruk. For innendørs installasjoner, sensitive miljøer og steder der brannsikkerhet er viktigst, er Dry Type Transformer ofte det overlegne valget.

2. Støpt harpiksisolasjon: Den solide barrieren som erstatter olje

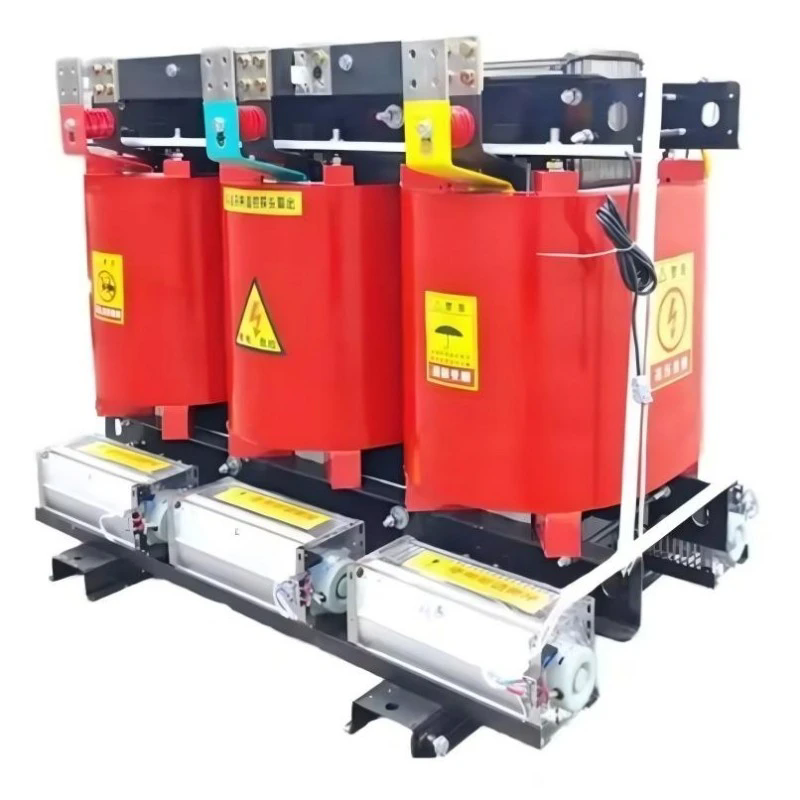

Den vanligste typen Dry Type Transformer bruker støpt harpiksisolasjon. I denne utformingen er høyspennings- og lavspenningsviklingene innkapslet i en solid, støpt epoksyharpiks. Harpiksen blandes med et fyllstoff, for eksempel silikamel, og helles i en form rundt viklingen. Harpiksen herdes deretter, og danner et hardt, solid skall som omslutter viklingen fullstendig. Dette skallet gir både den elektriske isolasjonen og den mekaniske beskyttelsen for viklingen. Fordi isolasjonen er solid, er det ingen væske å lekke. Det støpte harpiksisolasjonssystemet er også svært motstandsdyktig mot fuktighet, støv og etsende kjemikalier, noe som gjør det egnet for tøffe miljøer.

Det støpte harpiksisolasjonssystemet er ikke bare en erstatning for olje; det er et overlegent isolasjonssystem på mange måter. Epoksyharpiksen har høy dielektrisk styrke, noe som betyr at den tåler høye spenninger uten å bryte ned. Den har også en høy varmeledningsevne, som gjør at varme kan ledes bort fra viklingen mer effektivt enn olje i noen tilfeller. Harpiksen er også selvslukkende, noe som betyr at den ikke tåler brann. Dette er en kritisk sikkerhetsfordel i forhold til olje, som er brannfarlig. Tabellen nedenfor sammenligner nøkkelegenskapene til støpt harpiksisolasjon med oljeisolasjon.

På fabrikken vår bruker vi en vakuumstøpeprosess for å sikre at epoksyharpiksen fyller formen fullstendig og kapsler inn viklingen uten tomrom eller luftlommer. Tomrom kan forårsake delvis utslipp, noe som kan føre til isolasjonssvikt over tid. Vår vakuumstøpeprosess sikrer at harpiksen er tett og homogen, og gir det høyeste nivået av isolasjonsintegritet. Vi bruker også en kontrollert herdeprosess for å sikre at harpiksen oppnår sine fulle mekaniske og elektriske egenskaper. Resultatet er en Dry Type Transformer som er helt fri for olje og risikoen forbundet med oljelekkasjer.

3. VPI-teknologi: Når viklingen blir isolasjonen

Mens støpt harpiks er den vanligste typen Dry Type Transformer, er det en annen teknologi som brukes til større transformatorer: Vacuum Pressure Impregnation (VPI). I en VPI-transformator er viklingen ikke innkapslet i en solid blokk med harpiks. I stedet er viklingen impregnert med en harpikslakk under vakuum og trykk. Lakken trenger gjennom isolasjonspapiret og mellomrommene mellom lederne og fyller dem med harpiks. Etter impregneringsprosessen herdes viklingen, og harpiksen stivner, og binder hele viklingen til en solid, sammenhengende struktur. Denne strukturen dekkes deretter med et beskyttende lag, for eksempel et silikonbelegg, for å gi ekstra beskyttelse mot fuktighet og forurensning.

VPI-prosessen skaper en vikling som er ekstremt robust. Harpiksen binder lederne sammen, og forhindrer bevegelse og vibrasjoner som kan forårsake slitasje på isolasjonen. Harpiksen tetter også viklingen mot fuktighet og forurensninger. Som støpt harpiks er VPI-transformatorer helt oljefrie, noe som eliminerer risikoen for oljelekkasjer. VPI-transformatorer brukes ofte for større effekttall der den solide blokken til en støpt harpikstransformator ville være for tung eller for dyr. Tabellen nedenfor sammenligner nøkkelegenskapene til støpte harpiks og VPI-transformatorer.

Hos Lugao produserer vi både støpt harpiks og VPI Dry Type Transformers. Vår fabrikk er utstyrt med toppmoderne vakuumstøpe- og VPI-utstyr, og våre ingeniører har lang erfaring med å velge riktig teknologi for hver applikasjon. Enten kravet er en kompakt, lett transformator for et innendørs fordelingstavle eller en stor høyspenttransformator for et industrianlegg, kan vi tilby en Dry Type Transformer-løsning som eliminerer risikoen for oljelekkasjer.

4. Avkjøling uten væske: Hvordan luft gjør jobben med olje

En av funksjonene til olje i en transformator er å avkjøle viklingene. Olje leder varme bort fra viklingene og overfører den til tankoverflaten, hvor den spres til luften rundt. I en tørr type transformator utføres kjølefunksjonen med luft. Viklingene er utformet med luftkanaler og kjølekanaler som lar luft sirkulere og frakte varme bort. I små transformatorer er naturlig konveksjon tilstrekkelig for å gi nødvendig kjøling. I større transformatorer brukes vifter for å tvinge luft gjennom kjølekanalene, noe som øker kjølekapasiteten. Tabellen nedenfor sammenligner kjølemetodene som brukes i oljefylte og tørre transformatorer.

På fabrikken vår designer vi våre Dry Type Transformers med optimaliserte luftkjølesystemer. Viklingene er konstruert med presisjonsviklede ledere og isolasjonsmaterialer som skaper jevne kjølekanaler. I større enheter bruker vi høyeffektive vifter for å sikre at viklingene kjøles effektivt under alle belastningsforhold. Vi bruker også temperatursensorer og kontrollsystemer for å overvåke viklingstemperaturen og for å styre viftene. Dette sikrer at transformatoren fungerer ved optimal temperatur, og maksimerer effektiviteten og levetiden. Fraværet av olje i kjølesystemet eliminerer risikoen for lekkasjer og behovet for oljeoppbevaring og avhending, noe som gjør Dry Type Transformer til en mer miljøvennlig og mindre vedlikeholdsløsning.

5. Sikkerhets- og miljøsaken for transformatorer av tørr type

Eliminering av oljelekkasjer er ikke den eneste fordelen med en tørr type transformator. Fraværet av olje eliminerer også risikoen for brann, behovet for oljebegrensning og miljøfarene forbundet med oljesøl. Disse sikkerhets- og miljøfordelene blir stadig viktigere for anleggsledere, forsikringsselskaper og regulatorer. I mange jurisdiksjoner er bruk av Dry Type Transformers obligatorisk for innendørs installasjoner og for steder der publikum kan være tilstede, for eksempel sykehus, skoler og kjøpesentre. Tabellen nedenfor oppsummerer sikkerhets- og miljøfordelene med Dry Type Transformatorer sammenlignet med oljefylte transformatorer.

Hos Lugao er vi forpliktet til å gi våre kunder trygge, pålitelige og miljøvennlige transformatorløsninger. Våre Dry Type Transformers er designet for å møte de strengeste sikkerhets- og miljøstandardene. Vi bruker kun selvslukkende materialer av høy kvalitet i våre støpte harpiks- og VPI-transformatorer. Fabrikken vår er sertifisert i henhold til ISO 9001 og ISO 14001, og produktene våre er testet i henhold til IEC 60076 og andre internasjonale standarder. Enten du bygger et nytt anlegg eller oppgraderer et eksisterende, kan vi hjelpe deg med å velge riktig tørrtypetransformator for din applikasjon.

6. Ofte stilte spørsmål (FAQ)

Spørsmål 1: Er tørre transformatorer helt oljefrie?

Svar: Ja, transformatorer av tørr type er helt oljefrie. De bruker solide isolasjonsmaterialer, som støpt epoksyharpiks eller harpiksimpregnert papir, og luft til avkjøling. Det er ingen flytende dielektrikum eller kjølevæske i transformatoren. Dette er den definerende egenskapen til en tørr type transformator og grunnen til at den eliminerer risikoen for oljelekkasje.

Spørsmål 2: Hva er hovedapplikasjonene for transformatorer av tørr type?

Svar: Transformatorer av tørr type brukes vanligvis i applikasjoner der brannsikkerhet og miljøvern er kritiske. Vanlige bruksområder inkluderer innendørs installasjoner på sykehus, skoler, kjøpesentre og kontorbygg. De brukes også i underjordiske gruver, tunneler og offshoreplattformer, der risikoen for oljelekkasje eller brann er uakseptabel. De er også foretrukket for fornybare energiapplikasjoner, som vind- og solfarmer.

Spørsmål 3: Hvordan er transformatorer av tørr type sammenlignet med oljefylte transformatorer når det gjelder effektivitet?

Svar: Transformatorer av tørre type er generelt litt mindre effektive enn oljefylte transformatorer med samme effekt. Dette er fordi luft er et mindre effektivt kjølemedium enn olje. Forskjellen er imidlertid liten, og moderne transformatorer av tørr type med optimaliserte kjølesystemer kan oppnå effektiviteter som er svært nær de oljefylte transformatorene. For mange bruksområder oppveier sikkerhets- og miljøfordelene med transformatorer av tørr type den lille effektivitetsforskjellen.

Spørsmål 4: Hvilket vedlikehold krever transformatorer av tørre type?

Svar: Transformatorer av tørr type krever mindre vedlikehold enn oljefylte transformatorer. Det er ingen olje å teste, filtrere eller erstatte. De viktigste vedlikeholdsoppgavene er å rengjøre luftkanalene og kjøleviftene for å sikre riktig luftstrøm, og periodisk sjekke viklingene for støvansamling. I enkelte miljøer kan det være nødvendig å rengjøre viklingene med en støvsuger eller tørr klut. Vedlikeholdsintervallet er typisk årlig eller toårig, avhengig av miljøet.

Spørsmål 5: Er tørre transformatorer dyrere enn oljefylte transformatorer?

Svar: Transformatorer av tørre type har generelt høyere innkjøpskostnad enn oljefylte transformatorer med samme effekt. Imidlertid kan de totale eierkostnadene være lavere når kostnadene for oljebegrensning, brannslukking, vedlikehold og miljøoverholdelse vurderes. For innendørs installasjoner kan besparelsen på byggekostnadene (ikke behov for bundet gulv eller brannklassifiserte rom) oppveie den høyere kjøpesummen. Vår fabrikk kan gi en detaljert kostnadssammenligning for din spesifikke applikasjon.

7. Konklusjon

Transformatoren av tørr type eliminerer risikoen for oljelekkasje ved å eliminere selve oljen. Gjennom bruk av solide isolasjonssystemer, som støpt epoksyharpiks eller VPI-impregnering, og luftkjøling, gir den tørre transformatoren et sikkerhets- og miljøvernnivå som ikke er mulig med konvensjonelle oljefylte transformatorer. Fordelene er klare: ingen oljelekkasjer, ingen brannrisiko, ingen inneslutningskrav og minimalt vedlikehold. For applikasjoner der sikkerhet, pålitelighet og miljøansvar er avgjørende, er Dry Type Transformer det overlegne valget.

Hos Lugao Power Co.,Ltd., har vi designet og produsert Dry Type Transformers i over et tiår. Fabrikken vår bruker avansert vakuumstøping og VPI-teknologi for å produsere transformatorer som oppfyller de høyeste standardene for kvalitet og ytelse. Vi tilbyr et komplett utvalg av transformatorer av tørr type, fra små distribusjonsenheter til store krafttransformatorer. Vårt tekniske team er tilgjengelig for å hjelpe deg med å velge riktig transformator for din applikasjon. Enten du er bekymret for oljelekkasjerisiko, brannsikkerhet eller overholdelse av miljøkrav, kan vi tilby en løsning som dekker dine behov.

Kontakt Lugao Power Co.,Ltd. i dagfor å lære mer om våre Dry Type Transformer-produkter og hvordan de kan eliminere risikoen for oljelekkasje i ditt anlegg.
