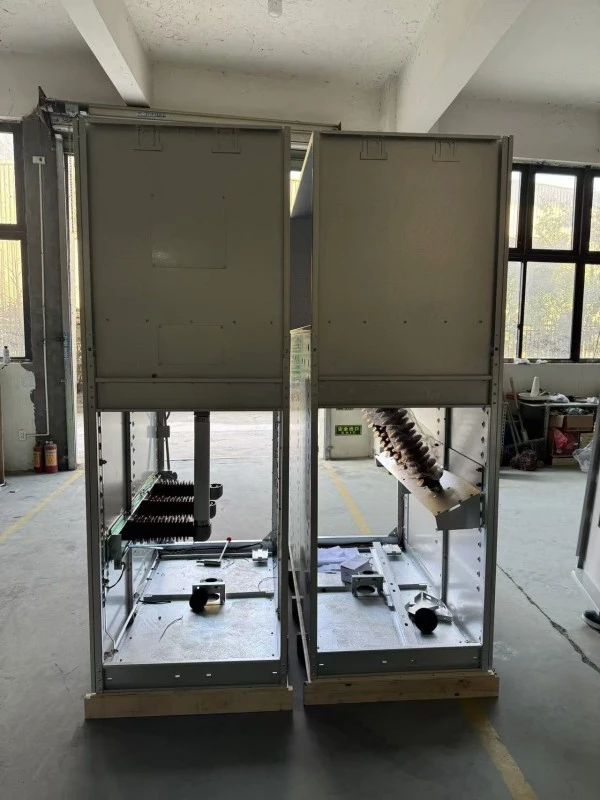

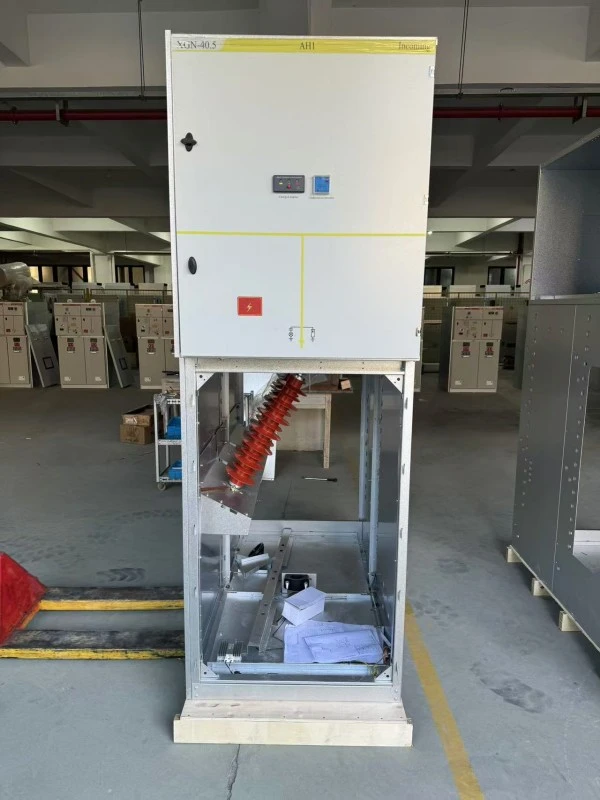

Miljøvennlig Gassisolasjon RMU

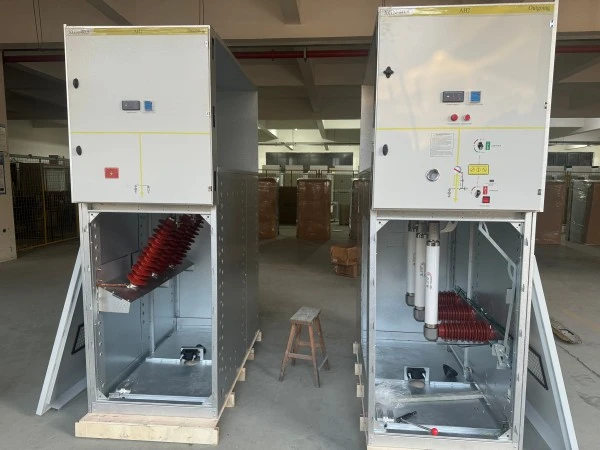

Den miljøvennlige gassisolasjonen RMU (Ring Hovedenhet) er et fabrikkmontert, forseglet, metallomsluttet mellomspenningsbryter (opptil 24kV) som bruker en miljøvennlig gassblanding som sitt primære isolasjons- og lysbueslukkende medium --- i stedet for ren SF6. I motsetning til tradisjonelle SF6 RMUer som har et høyt globalt oppvarmingspotensial (GWP = 23 500), har SF₆ en GWP på omtrent 24 300 i henhold til gjeldende EU-referansedata. Lugao Powers øko-RMU bruker enten en syntetisk luft, N₂/SF₆-blanding (med mindre enn 10 % SF6), eller fluorketonbasert (C5-FK) gass. Disse gassene er ikke-giftige, ikke brennbare og har en GWP under 1 (for syntetisk luft) eller under 600 (for C5-FK), sammenlignet med 23 500 for ren SF6.

Produktfordeler

Hvorfor velgeLugao Power's Eco-Gas RMU over SF6-alternativer?

Produktfunksjoner

Funksjonsliste med tekniske forklaringer

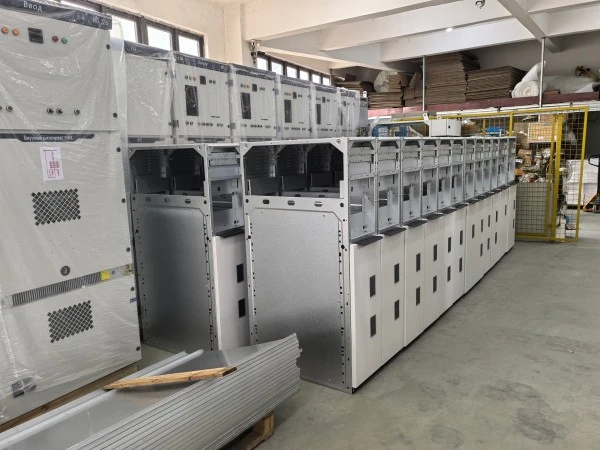

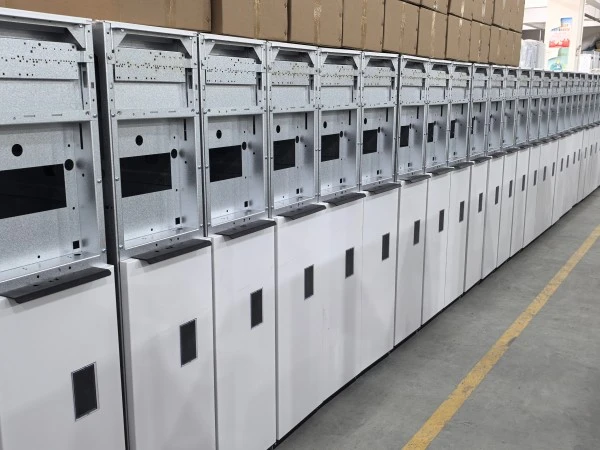

Produksjonsdetaljer

Hvordan Lugao Power produserer Eco-Gas RMU

Hver RMU for miljøvennlig gassisolasjon er produsert i vårt ISO 9001:2021 og ISO 14001 sertifiserte anlegg i Wenzhou, Kina. Produksjonsprosessen er spesielt tilpasset øko-gasshåndtering – forskjellig fra SF6 produksjonslinjer.

Trinn-for-trinn produksjonsprosess

1. Tankfabrikasjon

● 3 mm rustfritt stål (AISI 304) – laserskåret, robotbøyd, sveiset med automatisert MIG-prosess.

● 100 % heliumlekkasjedeteksjon: Tank nedsenket i vakuumkammer; heliumspraytest – lekkasjehastighet <1×10⁻⁶ mbar·L/s (20 ganger strengere enn IEC-kravet).

2. Komponentmontering

● Tre-posisjons brytermekanisme montert i renrom (Klasse 100 000).

● Kobberkontakter forsølvet (15μm tykkelse) – sikrer lav kontaktmotstand (<30μΩ).

● Lukkermekanisme – rustfritt stål, kamdrevet.

3. Vakuumbehandling

● Tank oppvarmet til 80°C under vakuum (<10 Pa) i 8 timer – fjerner fuktighet (mål <10ppm).

● Forhindrer intern kondensering og dielektrisk sammenbrudd.

4. Økogassfylling

● Gassblanding tilberedt i dedikert blandestasjon (nøyaktighet ±1%).

● For C5-FK-blanding: C5-FK (fluorketon) + CO₂ + O₂ (spor).

● Fylltrykk: 0,04 MPa relativ ved 20°C.

● Hver tank er serienummerert med gasssammensetningsetikett.

5. Avsluttende elektrisk testing

● Strømfrekvensmotstand: 42kV/1min (12kV-enheter).

● Lynimpuls: 75kV topp (1,2/50μs).

● Delvis utladning: <5pC ved 1,2Ur (12kV = 14,4kV testspenning).

● Kontaktmotstandsmåling: Registrert på testsertifikat.

● Mekanisk driftstest: 50 åpne/lukke sykluser – ingen gasstrykkendring.

6. Forriglingsverifisering

● Alle mekaniske låser testet med målestifter – kraftmåling registrert.

7. Emballasje

● Gassfylt enhet forseglet med transporthette på ventil.

● Trykkmåler beskyttet med skumdeksel

Milepæler for kvalitetskontroll

Ettersalgsservice og garanti

Garantiperiode:

12 måneder fra igangkjøringsdato eller 18 måneder fra forsendelsesdato (avhengig av hva som inntreffer først).

Dekket av garantien:

1. Alle mekaniske deler (brytermekanisme, forriglinger, jordbryter, indikatorer)

2. Gasstankens integritet (lekkasje på grunn av produksjonsfeil)

3. Primær- og sekundærkontakter

4. Økogasssammensetning (hvis fabrikkfylling avviker fra sertifikatet)

5. Trykkmåler og tetthetsmonitor

Ikke dekket:

1. Skade fra feil oppbevaring eller installasjon (f.eks. å miste enheten)

2. Ekstern korrosjon på grunn av aggressivt miljø (f.eks. kjemisk anlegg)

3. Naturhandlinger (jordskjelv, flom, lyn)

4. Forbruksvarer (sikringer, indikatorlamper, batterier)

Ofte stilte spørsmål

Q1: Hvilken gass brukes nøyaktig i RMU for miljøvennlig gassisolasjon?

A: Lugao Power tilbyr to alternativer:

● Alternativ A (økonomi): N₂ + 10 % SF₆-blanding – GWP ≈ 2350 (fortsatt 90 % lavere enn ren SF₆).

● Alternativ B (grønn premium): C5-FK (fluorketon) + CO₂ + O₂ – GWP < 600, ingen PFAS, egnet for prosjekter som ønsker å redusere avhengigheten av SF₆-isolasjonsgasser med høy GWP.

Begge er ikke-giftige, ikke-brennbare og godkjent av IEC 62271-200.

Q2: Er gassytelsen identisk med SF6?

A: Ja, ved samme driftstrykk (0,04-0,05 MPa), er den dielektriske styrken og lysbueslukkingsevnen ekvivalente. Vår miljøvennlige RMU består de samme typetester som SF6-enheter: 42kV-motstand, 20kA kortslutning og 50 mekaniske operasjoner.

Q3: Hva skjer hvis gassen lekker? Er det farlig for arbeidere?

A: Økogass er ikke-giftig (i motsetning til SF6 som kan produsere giftige biprodukter under lysbue). Store lekkasjer i trange rom kan imidlertid fortrenge oksygen. Lugao Powers RMU inkluderer en lavtrykksalarm. Hvis det utløses, ventiler rommet før du går inn. Selve gassen er trygg å puste inn i små mengder (ligner på CO₂-brannslukningsutslipp).

Q4: Kan jeg etterfylle gassen lokalt om nødvendig?

A: Tanken er forseglet for livet --- du skal aldri trenge etterfylling under normale forhold (lekkasjerate <0,1 % per år). Men hvis en ventil er skadet, leverer Lugao Power påfyllingssett med nøyaktig gassblanding. Vi anbefaler ikke å bruke lokal SF6 – det vil motvirke miljøhensikten.

Q5: Er din miljøvennlige gassisolasjon RMU dyrere enn SF6?

A: Innledende kjøpskostnad er omtrent 8-12 % høyere på grunn av gassblandingen og dedikert produksjonslinje. Men:

1. Du unngår fremtidige SF6-gjenvinningskostnader

2. Du kvalifiserer for skatteinsentiver for grønne bygninger (f.eks. i Singapore, EU).

3. Mange verktøy betaler nå en premie for SF6-fritt bryterutstyr i sin anskaffelsesscore.

4. Over 20 års livssyklus er Lugaos øko-RMU kostnadsnøytral eller billigere.

Q6: Hvilke sertifiseringer har denne RMUen?

A: Full IEC 62271-200 typetester (KEMA-sertifisert). Ytterligere:

● ISO 14001 (miljøstyring i produksjon)

● CE-merking

● Kinesisk GB/T 3906

Q7: Kan jeg ettermontere et eksisterende SF6 RMU-panel med øko-gass?

A: Nei, gasshåndteringssystemet, tetningene og trykkinnstillingene er forskjellige. Imidlertid Lugao Power'sgassisolert RMUhar samme utvendige mål og samleskinneavstand som de fleste standard SF6 RMUer. Dette tillater "drop-in" erstatning uten sivile arbeider.

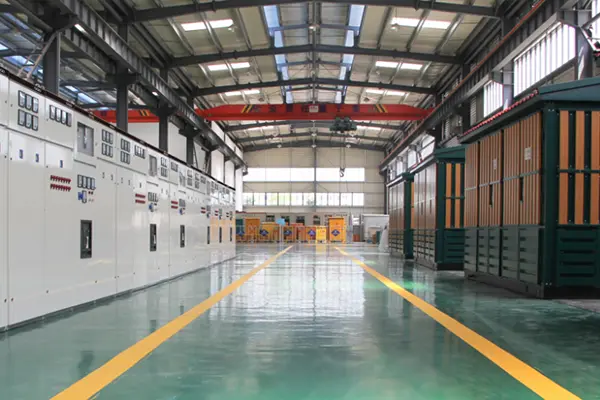

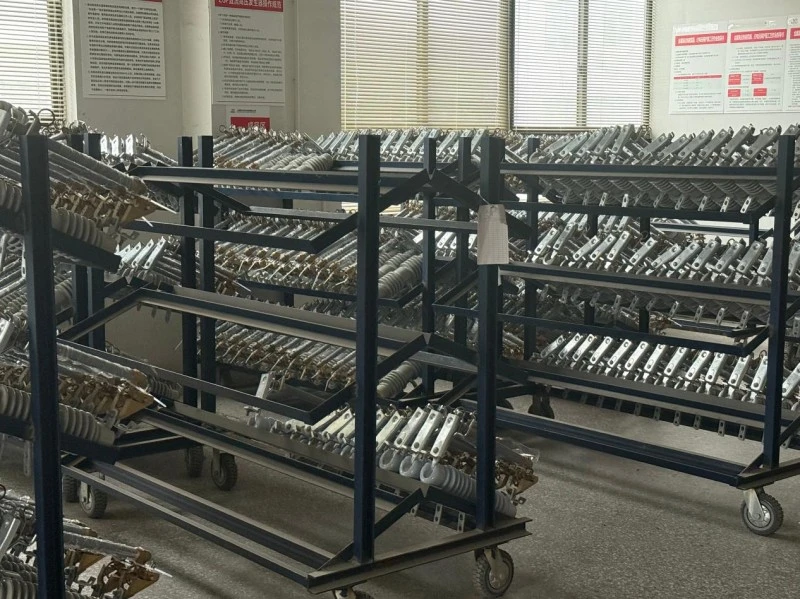

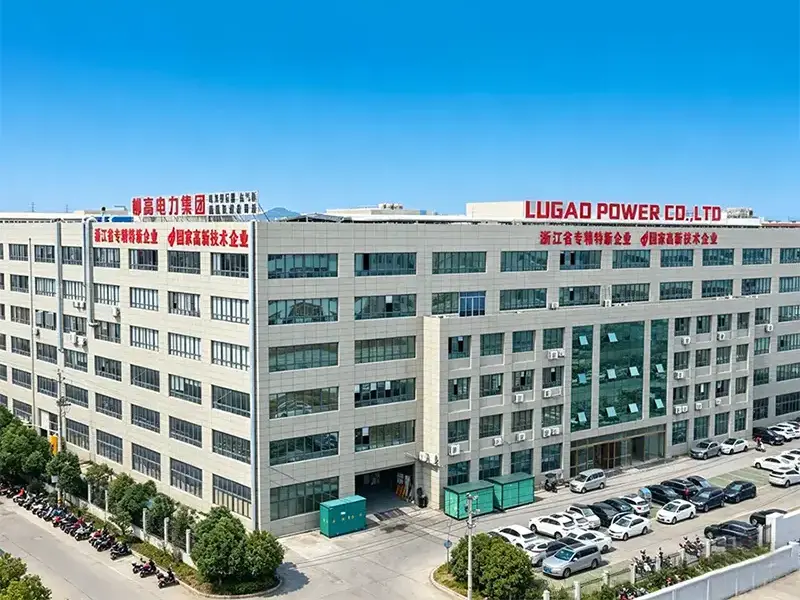

Lugao fabrikk
