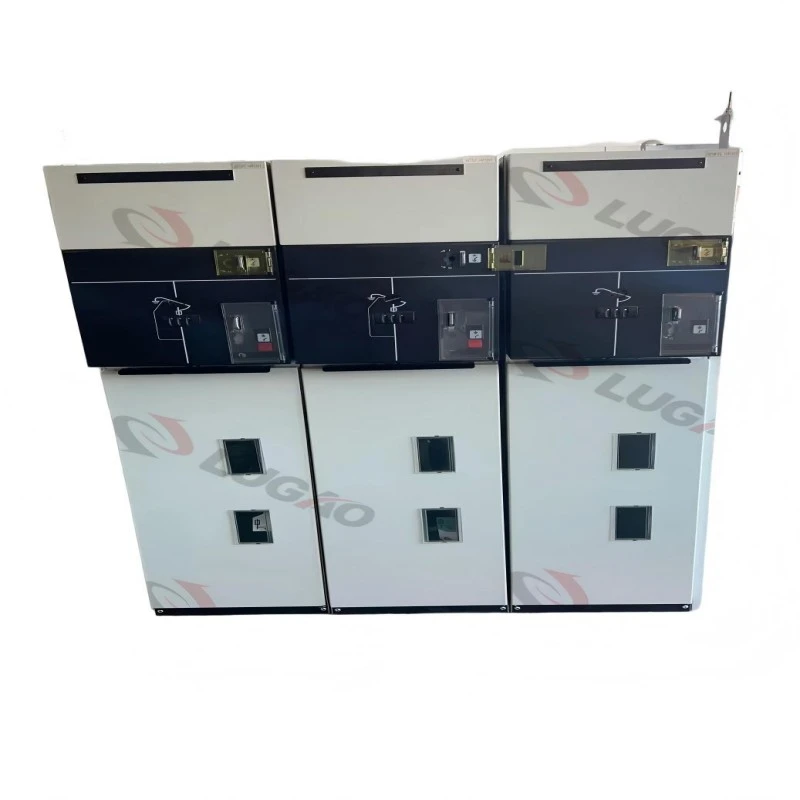

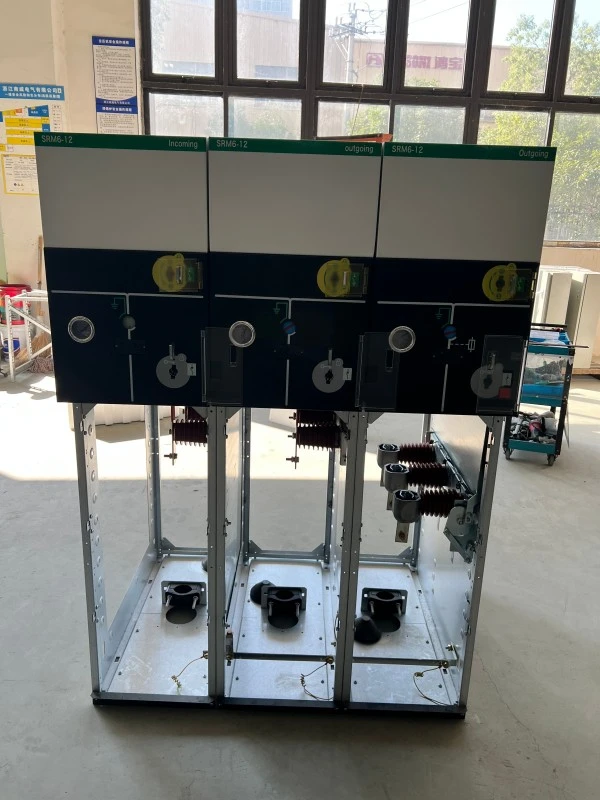

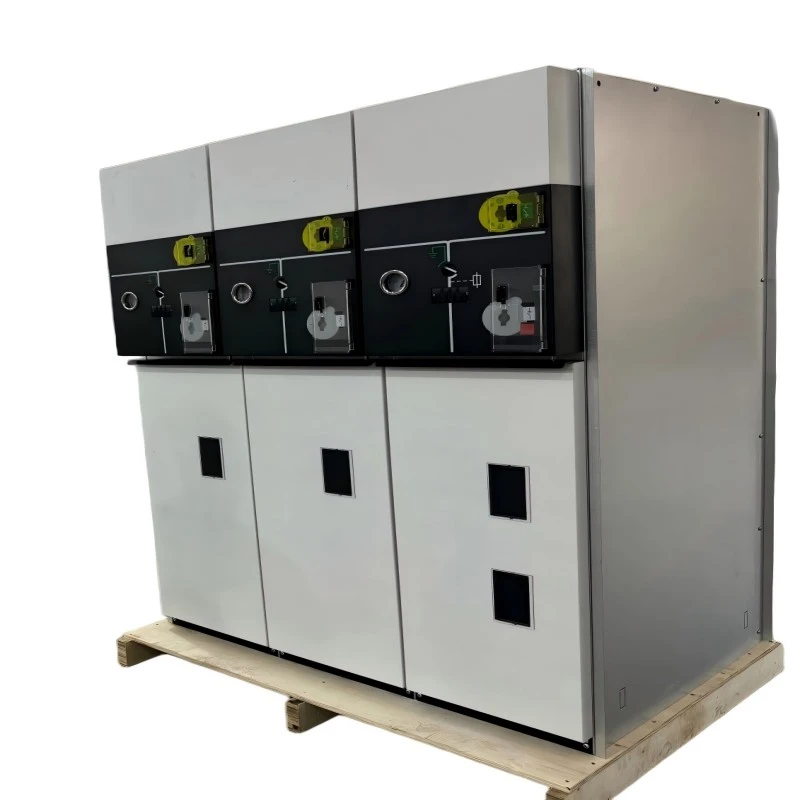

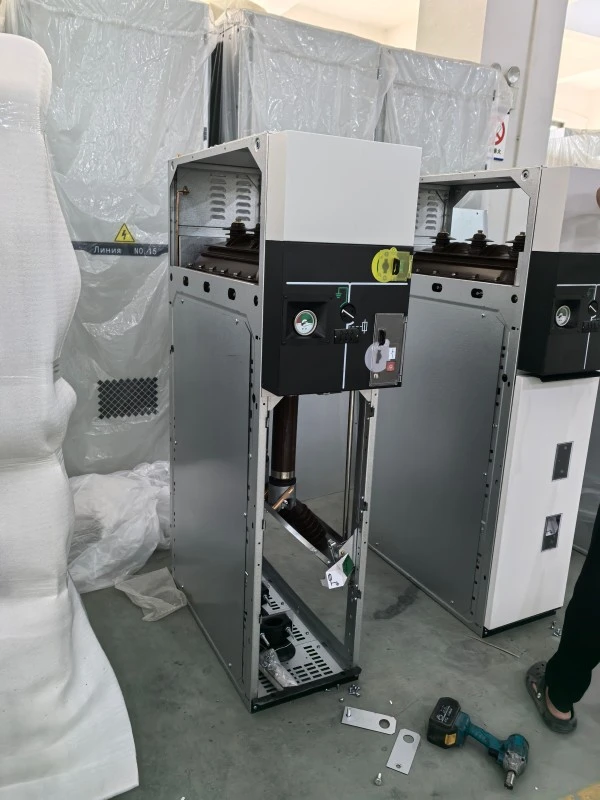

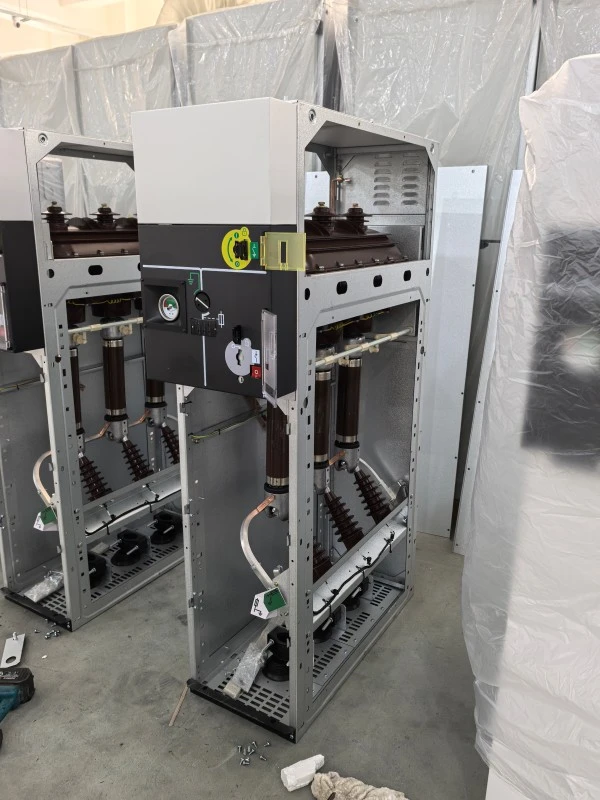

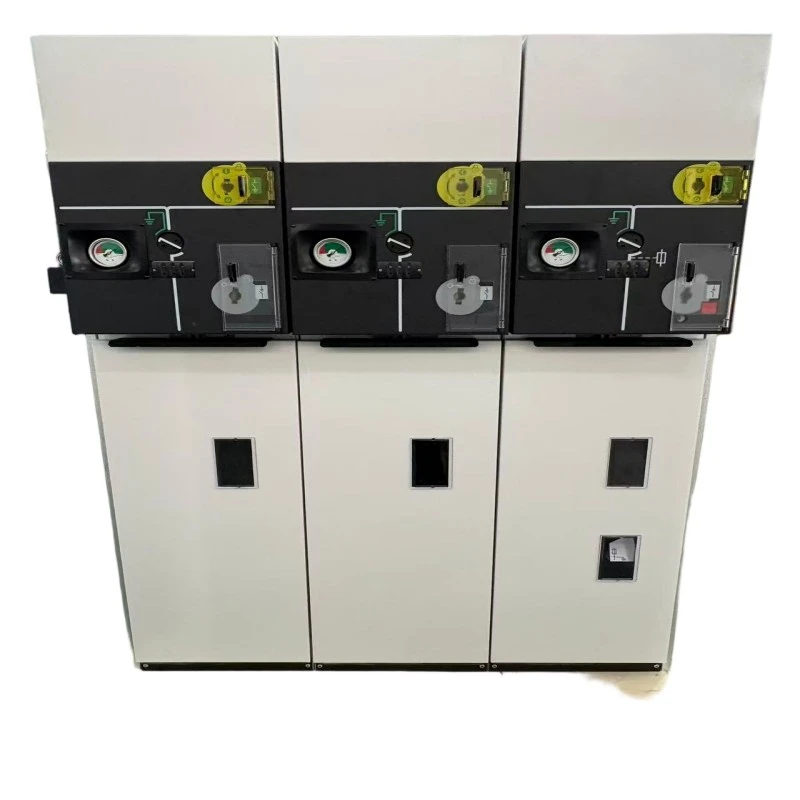

Low Gas Interlock System metallkapslet RMU

Low Gas Interlock System metallkapslet RMU (Ring Hovedenhet) er et fabrikkmontert, typetestet bryterutstyr designet for mellomspenningsdistribusjonsnettverk (opptil 24kV). Den kombinerer SF6-isolert eller SF6-fri gassteknologi med et mekanisk og elektrisk lavgasstrykksperresystem.

Hva den gjør:

RMU kobler til, isolerer og beskytter transformatorer og kabelkretser i ringnettverk på en sikker måte. "Low Gas Interlock System" forhindrer automatisk drift (lukking eller jording) når internt gasstrykk faller under sikre terskler - eliminerer risikoen for intern lysbue på grunn av utilstrekkelig dielektrisk styrke. Den metallomsluttede konstruksjonen gir robust fysisk beskyttelse og elektromagnetisk skjerming.

Nøkkelfunksjoner:

● Lastdannelse/brudd

● Jordbryterdrift med forrigling

● Feilstrømbeskyttelse (med sikring eller relé)

● Lavt gasstrykk alarm og lockout

● Synlig isolasjon under metallkapsling

Hvert RMU-system med lavt gasslås i metall fra Lugao Power overholder IEC 62271-200 og GB/T 3906-standardene, noe som sikrer sømløs integrering i smarte nett.

Produktparameter (spesifikasjon)

Produktfunksjon og applikasjon

Kjernefunksjoner (med spørsmål og svar)

Funksjon 1: Forriglingsmekanisme for lavt gasstrykk

Forhindrer stenging eller jording når gasstettheten er utilstrekkelig.

Mekanisk lås + hjelpekontakttilbakemelding til RTU.

Funksjon 2: Metallomsluttet, fullstendig forseglet tank

Rustfri ståltank med lasersveising.

Ingen eksterne eksponerte spenningsførende deler.

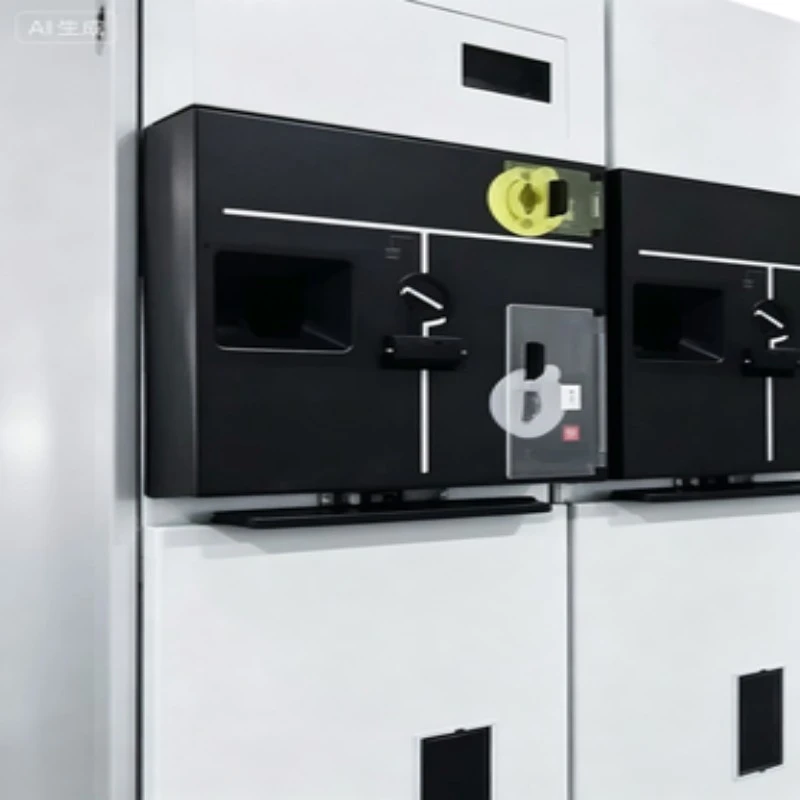

Funksjon 3: Integrerte mekaniske/elektriske låser

●Belastningsbryter – jordbryter – sperrekjede foran deksel.

Nøkkellås og hengelås.

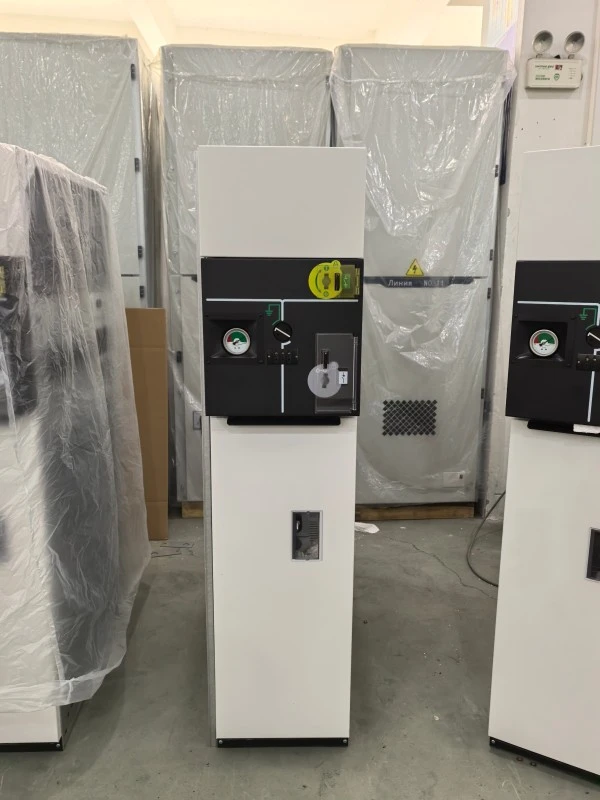

Funksjon 4: Kompakt og modulær design

Bredde så lav som 375 mm per enhet.

Kan utvides på begge sider.

Funksjon 5: Vedlikeholdsvennlig gasssystem

Selvlukkende ventiler; gasstrykkmåler med lavtrykkssone merket med rødt.

Søknader

1. Sekundære distribusjonsnettverk (bolig- og kommersielle komplekser)

2. Oppsamlingsstasjoner for vind/solkraft (miljøtilpasning)

3. Elbil-ladingsnav-koblingsrom

4. Datasenter backup matere

5. Industrielle anleggs ringnettverk

Spørsmål og svar --- Produktfunksjon Deep Dive

Q1: Påvirker lav gassforrigling normal driftshastighet?

A: Nei. Under normalt trykk er forriglingen gjennomsiktig. Bare når gasslekkasjer (f.eks. på grunn av aldring av forseglinger) kobles låsen inn --- typisk etter 10+ år. Den legger til null forsinkelse under rutinemessig veksling.

Q2: Hva er det typiske gasspåfyllingsintervallet?

A: For SF6-versjon, >20 år under normale forhold. Den lave gasssperren vil utløse en alarm i god tid før kritisk nivå, noe som tillater planlagt vedlikehold.

Spørsmål 3: Er Low Gas Interlock System metallkapslet RMU egnet for smart nettautomatisering?

A: Absolutt. Hver enhet har hjelpekontakter for lavgassalarm, låsestatus og bryterposisjon ---kompatibel med IEC 61850 via RTU.

Produksjonsdetaljer

Produksjonsprosess

●Lugao Power Co., Ltd. produserer hvert vedlagte metall med lavt gasslåsRMUi et klasse 100 000 renrom for gassfylling. Viktige produksjonstrinn:

1. Tanklaserskjæring og robotsveising ---heliumlekkasjetest (<1×10⁻⁶ mbar·L/s).

2. Vakuumtørking og avgassing ---fuktighetsinnhold ≤10 ppm.

3. Mekanisk forriglingsenhet --- 5000-syklus utholdenhetstest.

4. Kalibrering av lav gasslås --- ved hjelp av presisjonstrykkbrytere og kammekanismer.

5. Avsluttende elektrisk test --- tåle strømfrekvens (42kV/1min for 12kV enheter).

6. Unikt serienummer --- kan spores til råvaresertifikater.

Kvalitetskontroll

Hver RMU gjennomgår 100 % fabrikkakseptansetest (FAT) i henhold til IEC.

●low gas interlock funksjon verifisert ved tre trykkpunkter: normal, alarm, lockout.

Delvis utladningsmåling <5pC ved 1,2Ur.

Sertifiseringer og kvalitetssikring

Hvorfor velge Lugao Power Co., Ltd.?

● 15+ år i mellomspenningskoblingsanlegg.

● Livssyklusstøtte – reservedeler garantert i 10 år.

● Tilpasset konstruksjon – legg til ekstern lavgassovervåking, varmeapparat eller CT-er.

"Når du kjøper en RMU med lavt gasslås i metall fra Lugao, får du ikke bare et produkt, men en partner innen nettverkssikkerhet."

Emballasje og levering

Emballasje

1. Individuell RMU: Forseglet i antistatisk PE-pose + tørkemiddel.

2. Demping: 30 mm EPE-skum inne i trekasse.

3. Ytre kasse: Varmebehandlet kryssfiner (ISPM-15-kompatibel for eksport).

4. Merking: Skjørt, tyngdepunkt, gassfylt etikett, sperreadvarsel.

Leveranse

1. Havn: Shanghai / Ningbo.

2. Ledetid: 25 virkedager for standard 630A enheter (prøvebestilling 15 dager).

3. Forsendelsesdokumenter: Pakkeliste, handelsfaktura, konnossement, testrapporter, sperrekalibreringssertifikat.

Gasstransportnotat

SF6 eller økogassfylte enheter sendes som "ikke-farlig gods" under UN 3166 (maskineri med gass). Alle ventiler forseglet og beskyttet.

FAQ

Spørsmål 1: Hva er garantiperioden for den metallkapslede RMUen med lavt gasslåssystem?

A: Lugao Power gir 12 måneder fra idriftsettelsesdato eller 18 måneder fra forsendelse (avhengig av hva som er tidligere). Låsemekanismen med lav gass er dekket i 5 år.

Spørsmål 2: Kan lavgasslåsen omgås i en nødssituasjon?

A: Nei etter design. Bypass ville beseire sikkerheten. I stedet tilbyr vi et midlertidig gasspåfyllingssett for å gjenopprette trykket innen 30 minutter. Følg alltid lockout-tagout.

Q3: Gir du installasjonstrening?

A: Ja. Vi tilbyr ekstern videoveiledning gratis, og opplæring på stedet for bestillinger over 10 enheter.

Spørsmål 4: Hvordan verifiserer jeg funksjonen for lav gasslås før installasjon?

A: Bruk testporten på gasstetthetsmonitoren. Slipp gassen sakte – ved alarmterskel (0,03 MPa) hører du et alarmrelé; ved lockout-terskel (0,02 MPa) blokkerer bryterdriftsakselen mekanisk. Dette er demonstrert i vår fabrikkvideo.

Q5: Er denne RMU kompatibel med SF6-fri gass?

A: Ja. Lugao Power tilbyr et lavt gass-forriglingssystem metallomsluttet RMU med N2/SF6-blanding (70%/30%) eller C4-FN-basert gass. （Gassmediet og sperregrensene er konfigurert i henhold til det valgte isolasjonssystemet.）Tersklene for sperretrykk beregnes på nytt for hver gasstype.
