RMU MV HV isolert bryterpanel med VCB

Hva er det?

RMU MV HV isolert bryterpanel med VCB er en fabrikkmontert, metallomsluttet elektrisk distribusjonsenhet som kombinererRing hovedenhet (RMU)funksjonalitet med Vacuum Circuit Breaker (VCB) teknologi. RMU muliggjør konfigurasjon av ringnettverk – strøm kan strømme fra begge retninger, noe som sikrer kontinuitet i forsyningen. VCB, plassert i en forseglet vakuumavbryter, slukker lysbuer i løpet av millisekunder når feil oppstår.

RMU (Ring Main Unit) refererer til en kompakt bryterenhet designet for løkkede elektriske nettverk. I motsetning til radielle distribusjonssystemer der en enkelt feil kan kutte strømmen til hele nedstrøms belastninger, lar en RMU deg lage en ringkonfigurasjon: strøm kan strømme fra begge retninger. Når det oppstår en feil på en seksjon, isolerer du ganske enkelt den seksjonen mens resten av nettverket fortsetter å motta strøm fra den alternative strømmen.

VCB (Vacuum Circuit Breaker) er hjertet i dette panelets beskyttelsessystem. Inne i en forseglet vakuumbryter kan strømbryteren slukke elektriske lysbuer i løpet av millisekunder når det oppstår en feil. Fordi det ikke er luft eller olje inne i bryteren, slukkes lysbuen nesten umiddelbart, noe som minimerer skade på nedstrømsutstyr og forlenger kontaktlevetiden.

MV HV Isolated Switchgear indikerer at dette produktet fungerer i området mellom spenning til høyspenning (vanligvis 12kV til 40,5kV) og bruker avansert isolasjonsteknologi – enten SF6-gass eller fast dielektrikum – for å isolere strømførende deler fra omgivelsene.

Hva kan det gjøre?

1. Strømfordelingskontroll – Slå kretser på/av manuelt eller via SCADA

2. Feilbeskyttelse – Avbryt kortslutningsstrømmer opp til 31,5kA

3. Nettverksisolering – Sikker jording av utgående kabler for vedlikehold

Dette panelet gjør det mulig for verktøy, industrianlegg og kommersielle bygninger å oppnå nesten null nedetid samtidig som absolutt personellsikkerhet opprettholdes. Hvert RMU MV HV isolert bryterpanel med VCB er bygget for å yte i de tøffeste miljøene.

Produktparameter (spesifikasjon)

Produktfunksjon og applikasjon

Nøkkelfunksjoner

Integrert VCB-beskyttelse --- I motsetning til standard RMUer med sikringer, gir vårt RMU MV HV isolerte bryterpanel med VCB fullverdig feilavbrudd. Vakuumbryteren krever ikke vedlikehold i løpet av levetiden.

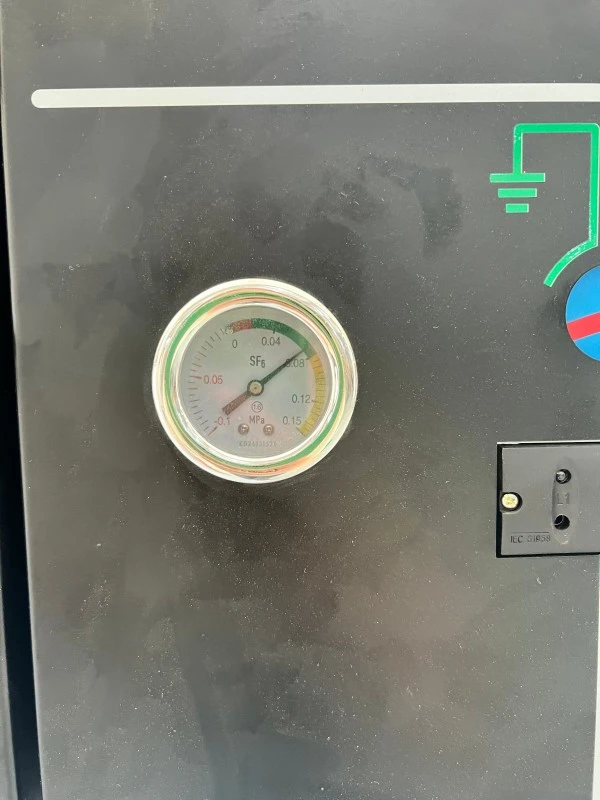

Forseglet SF6 isolasjonstank --- Alle strømførende deler er plassert i en 3 mm rustfri ståltank med <0,1 % årlig lekkasje. Ingen rengjøring, ingen isolasjonstesting, ingen eksponering for støv eller salttåke.

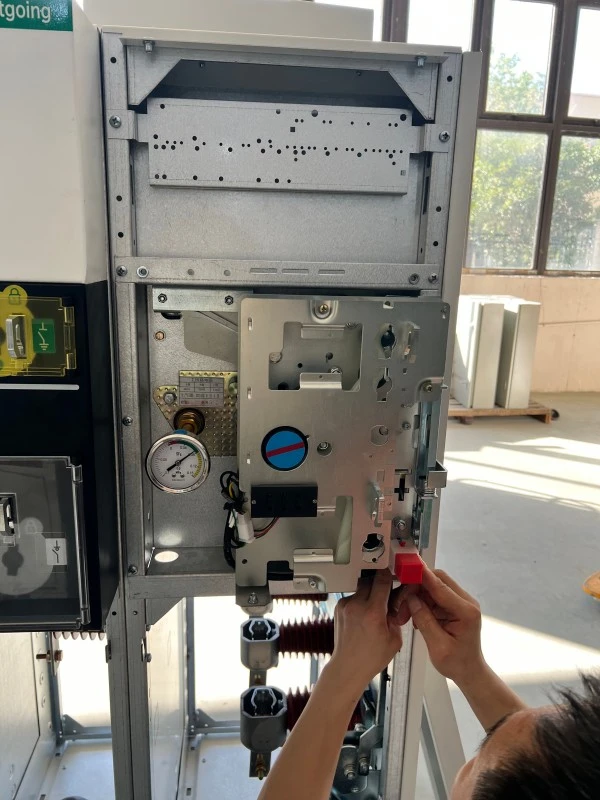

Tre-posisjons bryter-frakobler tilbyr tilkoblet, frakoblet og jordet posisjoner med mekanisk forrigling for å forhindre feil sekvenser.

Intern lysbuemotstand --- Testet ved 20kA/1s med trykkavlastning som leder varme gasser bort fra operatøren.

Kompakt fotavtrykk --- Opptar 30-50 % mindre gulvplass enn luftisolert bryterutstyr, ideelt for understasjoner med begrenset plass.

Fjernovervåking ---Standard hjelpekontakter pluss valgfri Modbus- eller IEC 61850-kommunikasjon.

Søknader

● Urban kraftdistribusjon (kjellertransformatorstasjoner, kommersielle komplekser)

● Vind- og solparker (tåler vibrasjoner, ekstreme temperaturer)

● Industrianlegg (stål, sement, petrokjemi)

● Datasentre (krav til oppetid i nivå III/IV)

● Traksjonsstasjoner for jernbane (25kV-systemer)

● Gruvedrift (støvete, fuktige miljøer)

Feature Q&A

Spørsmål: Hvordan skiller VCB seg fra en lastbryter?

A: En lastbryter bryter bare normale laststrømmer. VCB-en i dette RMU MV HV-isolerte bryterpanelet med VCB avbryter feilstrømmer opp til 31,5kA i millisekunder, ved hjelp av en vakuumavbryter uten ioniserbart medium.

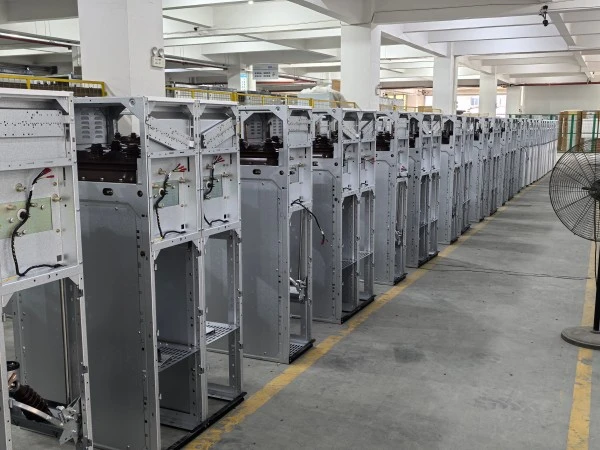

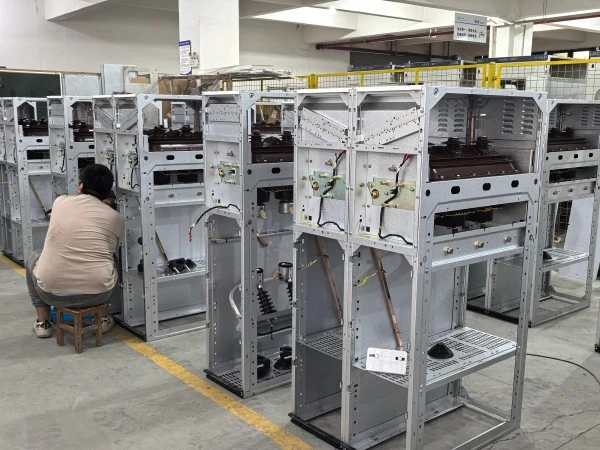

Produksjonsdetaljer

Produksjonsprosess

● Tankfabrikasjon --- Laserskjært 316L rustfritt stål, robotsveiset, røntgeninspisert, trykktestet ved 0,4 MPa i 24 timer.

● Vakuumbrytermontering ---Hver avbryter gjennomgår 70kV AC høyspenningstest og kontaktmotstandsmåling.

● SF6-behandling ---Tanken evakuert til <10Pa, deretter fylt med SF6-gass (>99,97 % renhet, duggpunkt <-50°C). Halogensniffer sjekker alle tetninger.

● Testing ---Mekanisk utholdenhet (1000 sykluser), dielektriske (70kV/1min), delvis utladning (<5pC), og intern lysbue (20kA/1s) tester.

Kvalitetssikring og sertifiseringer

Hvorfor velge Lugao Power?

RMU med VCB vs RMU med sikring

Generelt anbefales VCB RMUer for strømdistribusjonssystemer med middels og stor kapasitet som krever hyppige bytteoperasjoner, avansert beskyttelse og fjernovervåking. Fuse RMUer er en kostnadseffektiv løsning for transformatorbeskyttelse og mindre distribusjonsnettverk med relativt stabil belastning.

Pakking, frakt og ettersalg

Emballasje

1. VCI-film inneromslag + skumpolstring + 9 mm kryssfinerkasse

2. SF6-trykk redusert til 0,05 MPa for transport

Ettersalg og garanti

1. Garantiperiode: 12 måneder fra igangkjøring eller 18 måneder fra forsendelse, avhengig av hva som inntreffer først.

2. Dekning: Materiale/utførelsesfeil, SF6 refill for lekkasjer >0,5 %/år, VCB vakuumtap.

3. Unntak: Feil installasjon, force majeure, uautorisert modifikasjon, forbruksvarer.

Tjenester:

1. Gratis ekstern feilsøking (24-timers respons)

2. Reservedeler sendes innen 48 timer (regionale varehus)

3. Utvidet garanti tilgjengelig (2, 3 eller 5 år)

Ofte stilte spørsmål

Q1: Kan du gi typetestrapporter og FAT?

A: Ja. IEC type testrapporter tilgjengelig. Fabrikkaksepttesting på vår Zhejiang-fabrikk er velkommen. Tredjepartsinspeksjon (SGS, BV) tilgjengelig på kundens regning.

Q2: Hvordan håndteres garantikrav internasjonalt?

A: Send bilder/videoer via e-post tillugaoteam@lugaoelectric.com. Fjerndiagnose innen 24 timer. For mangler som dekkes av forsikringen, sender vi gratis reservedeler..

Q3: Hva er forventet levetid for dette RMU MV HV isolerte bryterpanelet med VCB?

A: SF6 tank og samleskinner: 30 år. VCB-avbryter: 10 000 operasjoner eller 30 år. Mekanismeoverhaling: 15-20 år. Total levetid: 25-30 år med riktig vedlikehold.

Q4: Hvilke betalingsbetingelser godtar du?

A: Førstegangskunder: 30 % T/T-forskudd, 70 % før forsendelse. Etablerte kunder: 20% T/T + 80% mot S/L kopi. L/C ved syn akseptert.

Q5: Kan RMU MV HV isolert bryterpanel med VCB brukes i stor høyde?

A: Standard design ≤2000m. Høyhøydeversjon (økt krypning, høyere SF6-trykk) tilgjengelig for opptil 3500m. Spesialdesign for >3500m.
