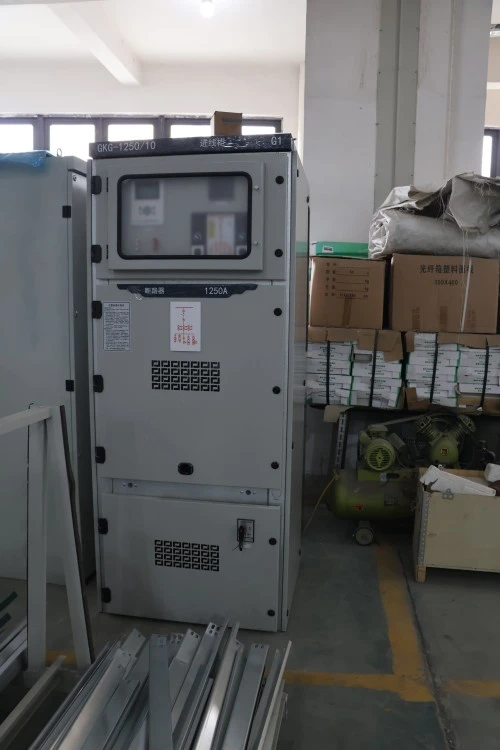

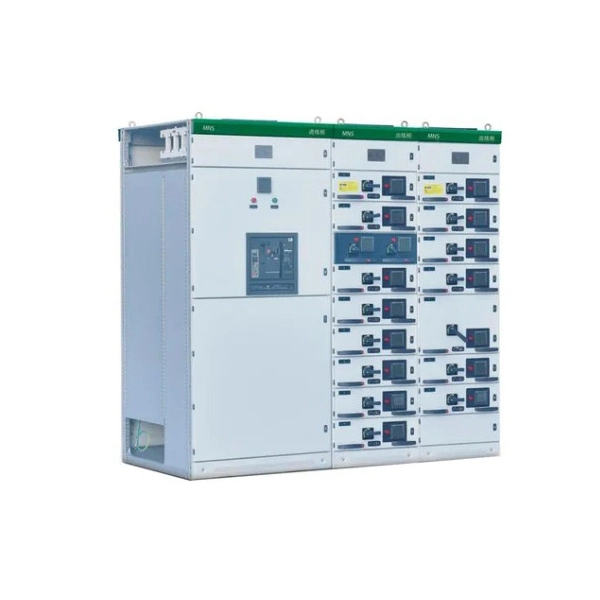

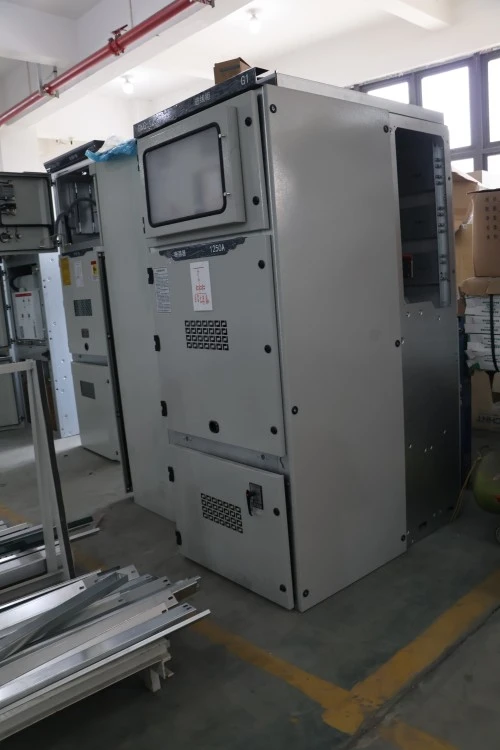

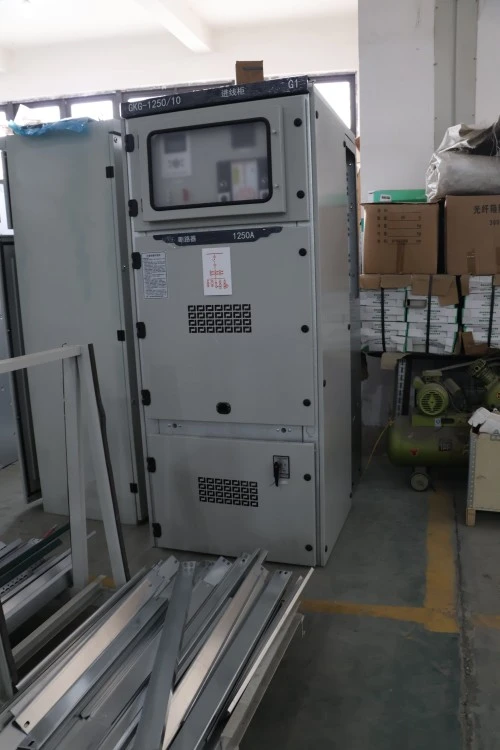

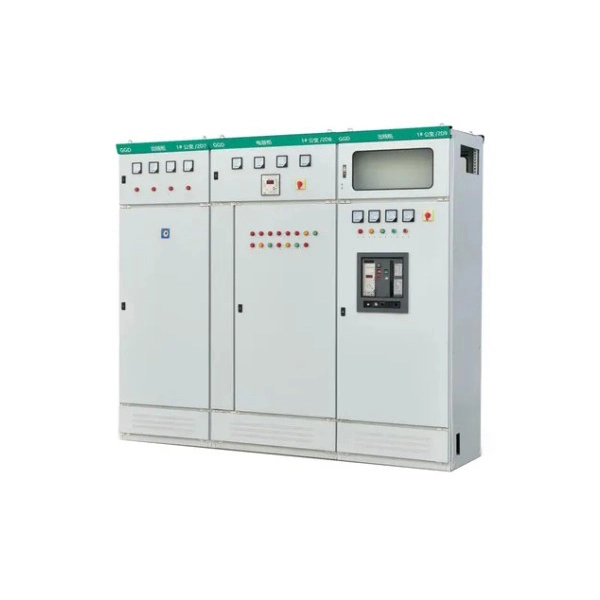

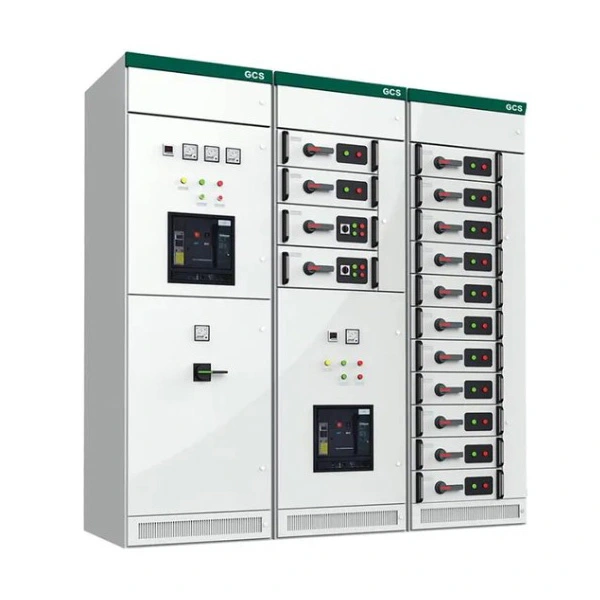

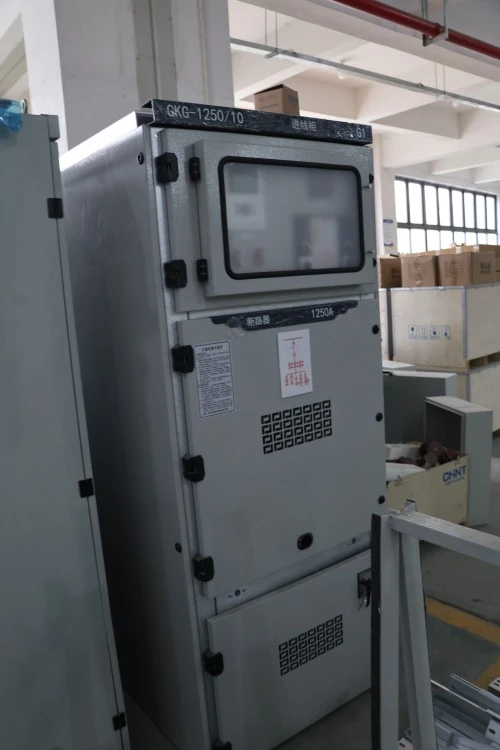

Uttrekkbart bryterstyreskap for bryterutstyr

Det uttrekkbare bryterkontrollskapet er enMediumspenningsmetallomsluttet bryterenhetder nøkkelkomponenter som effektbrytere fysisk kan trekkes ut av hovedhuset for inspeksjon, vedlikehold eller utskifting. I motsetning til fast bryter, lar denne enheten operatører isolere og fjerne en bryter uten å koble fra hele samleskinnesystemet. Det er mye brukt til å kontrollere, beskytte og isolere elektrisk utstyr i industrianlegg, transformatorstasjoner og kommersielle bygninger. Enkelt sagt styrer den kraftflyten samtidig som den sikrer operatørsikkerhet og systemkontinuitet.

Produktparametere (spesifikasjon)

Sertifisering og kvalitetssikring

Lugao produserer uttrekkbare mellomspenningsbrytere i henhold til prosjektets tekniske krav og gjeldende standarder som IEC 62271-200. Før forsendelse kan rutinemessige testrapporter og inspeksjonsbilder leveres i henhold til bekreftet teknisk avtale.

• IEC 62271-200 basert design og testing
• Strømfrekvensmotstandstest
• Mekanisk driftstest
• Forriglingsfunksjonstest
• Sekundær ledningsinspeksjon
• Delvis utladningstest der det er aktuelt
• Fabrikktestrapport før forsendelse

Produktfunksjoner og applikasjoner

Q1: Hva gjørUttrekkbart koblingsutstyrBryterstyreskap sikrere enn fast type?

A: Den uttrekkbare designen isolerer bryteren fysisk fra strømførende samleskinner når den trekkes ut. Dette skaper et synlig frakoblingsgap, og eliminerer tilfeldig lysbuerisiko under vedlikehold. Lugao legger til lukkermekanismer som automatisk dekker faste kontakter når modulen trekkes ut, noe som øker sikkerheten ytterligere.

Q2: Hvilke bruksområder passer best til dette skapet?

A: Ideell for:

● Kraftverk (hjelpekraftdistribusjon)

● Datasentre (trenger høy pålitelighet og rask utskifting av bryter)

● Olje- og gassanlegg (sikker isolasjon i farlige områder med IP54-alternativ)

● Metro- og jernbanesystemer (hyppige bryteroperasjoner under belastning)

● Gruve- og stålverk (høy kortslutningsmotstand kreves)

Q3: Kan det integreres med smart overvåking?

A: Ja.Lugaotilbyr valgfrie sensorer og kommunikasjonsmoduler (Modbus, IEC 61850) for ekstern posisjonsovervåking av hver uttrekkbare modul.

Produksjonsdetaljer og konkurransefordeler

Produksjonsdetaljer:

Hvert Lugao uttrekkbare bryterbryterskap er produsert ved hjelp av laserkuttet rustfritt stål eller galvanisert plate med pulverlakk (minimum tykkelse 80μm). De uttrekkbare skinnene er forkrommet for jevn bevegelse og klassifisert for 10 000 innsettings-/uttakssykluser. Faste kontakter er sølvbelagte (minst 10μm tykkelse) for å minimere kontaktmotstanden. Alle sekundære kontrollkabler bruker flammehemmende, tverrbundne polyetylenisolerte kabler. Hver enhet gjennomgår en 48-timers innbrenningstest og måling av delvis utladning (<5pC ved 1,1Ur).

Konkurransefordeler kontra lignende produkter:

Pakking, frakt og ettersalgsservice

Emballasje:

Hver uttrekkbare modul sendes separat i antistatisk skumpolstring, og deretter innelukket i en trekasse med fuktighetsindikatorer. Hovedskapet er pakket inn i tre lag: VCI anti-rust film → bobleplast → kryssfiner eksportkasse med stålbånd. Alle fester og verktøy er pakket og festet innenfor døren.

Frakt:

Sjøveien (standard): 20GP eller 40HQ containere. Fly- eller jernbanetransport kan ordnes for presserende prosjekter på forespørsel. Leveringstid: FOB Ningbo eller CIF til større havner.

Ettersalgsservice:

● Garantiperiode: 12 måneder fra igangkjøring eller 18 måneder fra forsendelse, avhengig av hva som inntreffer først.

● Ekstern teknisk støtte (video, tegninger) – svar innen 2 timer.

Informasjon nødvendig for tilbud

For å gi et nøyaktig tilbud forUttrekkbart mellomspenningskoblingsskap, vennligst send oss ​​følgende informasjon:

• Nominell spenning og frekvens
• Enkeltlinjediagram
• Merkestrøm for hver mater
• Kortslutningsstrømkrav
• Antall innkommende og utgående paneler
• Krav til beskyttelsesrelémerke og modell
• Måle- og kommunikasjonskrav
• Krav til intern lysbueklassifisering
• Kabelinnføringsretning
• Mengde og destinasjonshavn
• Gjeldende lokal standard eller verktøykrav

Vanlige spørsmål – Kundespørsmål og svar

Spørsmål 1: Kan det uttrekkbare bryterstyreskapet ettermonteres i en gammel transformatorstasjon med begrenset plass?

A: Ja. Dens modulære og kompakte design (typisk bredde 650 mm for 12kV) tillater utskifting av eldre faste brytere uten anleggsarbeid. Vi tilbyr gratis layoutverifisering på forespørsel.

Q2: Hva skjer hvis den mekaniske forriglingen svikter mens bryteren er i tilkoblet posisjon?

A: Lugao-skap inkluderer en manuell nødutløser som er tilgjengelig gjennom et forseglet deksel. Dette er en feilsikker design - bryteren kan fortsatt trekkes ut ved hjelp av verktøyet som følger med. Vi anbefaler imidlertid at kun opplært personell utfører dette.

Q3: Inkluderer prisen alle uttrekkbare moduler og primære kobberstenger?

A: Standardtilbudet inkluderer hovedstrømbrytermodul og alle interne kobberstenger (fullt maskinert og belagt). Valgfrie moduler som PT-trucker eller måleenheter tilbys separat.

Q4: Hvordan verifiserer jeg at kabinettet oppfyller IEC 62271-200?

A: Hver enhet leveres med et fabrikktestsertifikat inkludert delvis utladning, strømfrekvensmotstand og dynamiske stabilitetstestrapporter. Tredjepartsinspeksjon (f.eks. SGS, BV) er velkommen på vårt anlegg.
