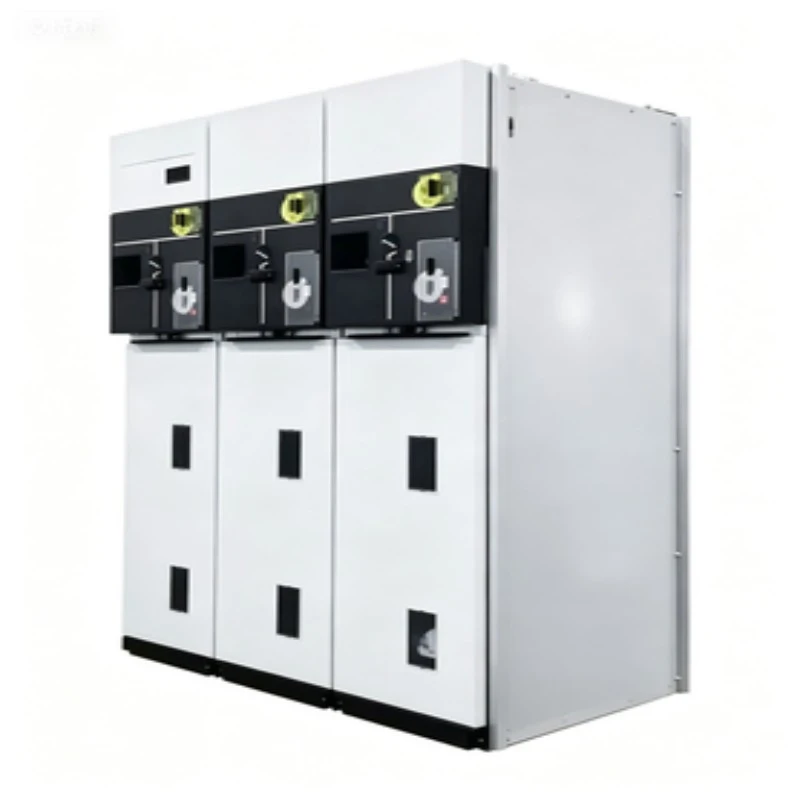

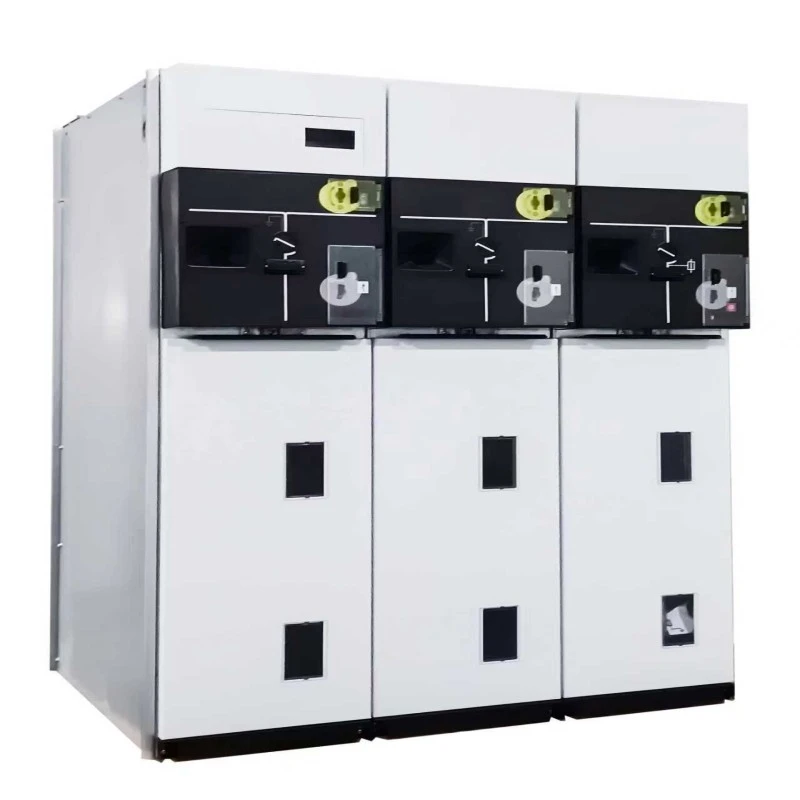

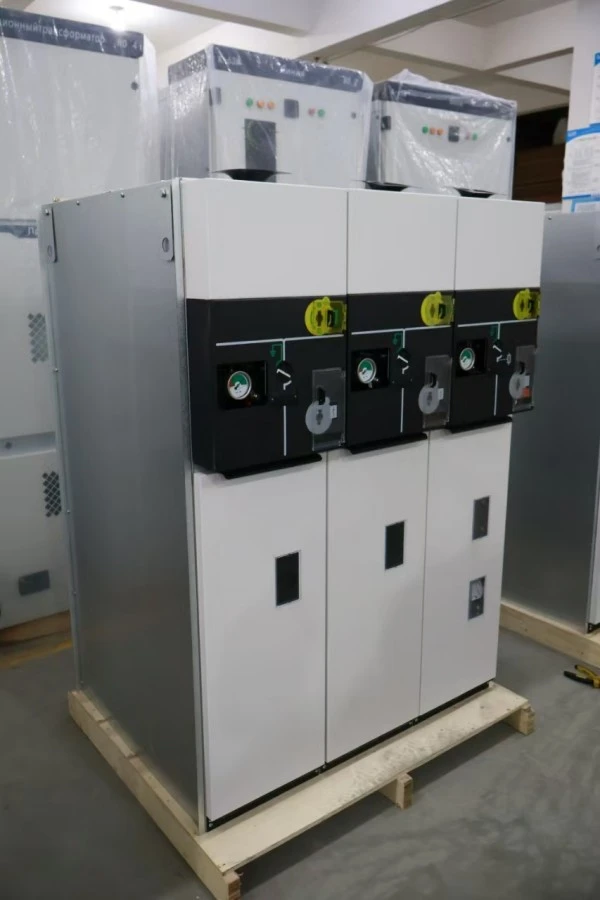

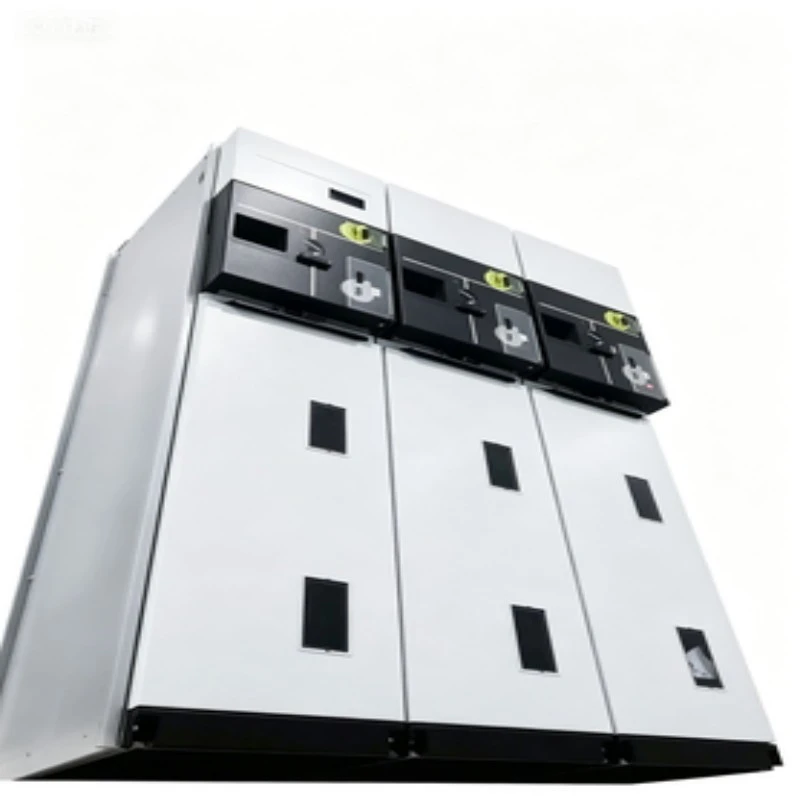

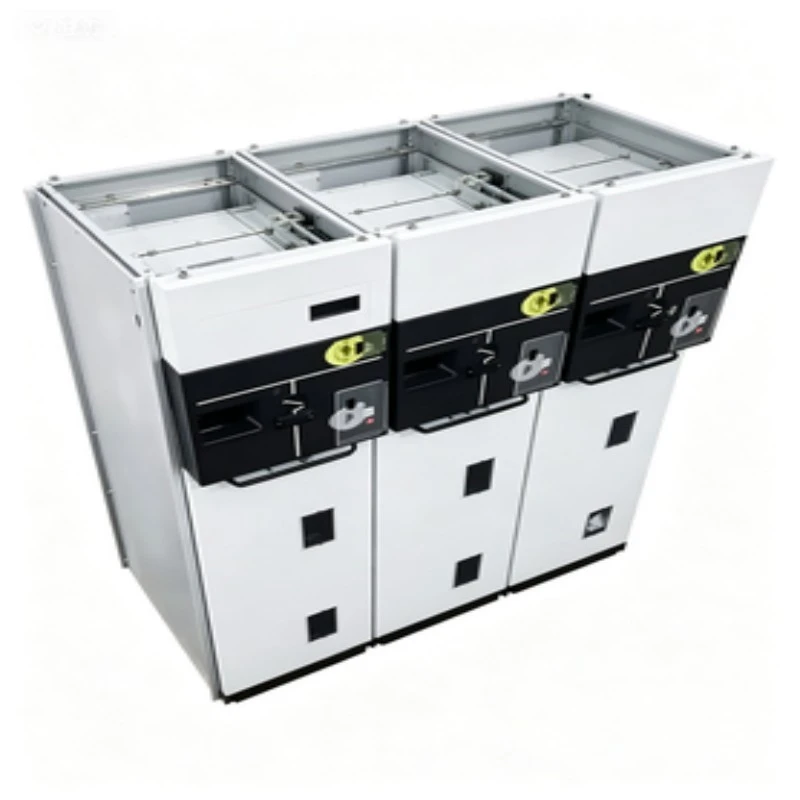

Ring Hovedenhet Sf6 Uttrekkbart koblingsutstyr

Hva er Ring Main Unit SF6 uttrekkbart bryterutstyr?

Dekoblingsutstyrer et fabrikkmontert, metallkapslet, SF6-isolert bryterutstyr designet for mellomspenningsringnettverk (opptil 24kV/36kV). I motsetning til fast typeRMUer, denne uttrekkbare versjonen har flyttbare lastebilmonterte bryterenheter --- typisk en vakuumbryter eller SF6-lastbryter som fysisk kan rulles ut av kabinettet for vedlikehold, inspeksjon eller utskifting uten å koble fra hele samleskinnen.

Hva kan det gjøre?

Dette ringhovedenheten SF6 uttrekkbare bryterutstyr utfører tre kritiske funksjoner i kraftdistribusjon:

1. Ring nettverkstilkobling --- Kobler innkommende matere fra to retninger, noe som muliggjør redundant strømforsyning.

2. Transformatorbeskyttelse --- Bytter og beskytter distribusjonstransformatorer opp til 2500kVA ved hjelp av integrerte sikringer eller en kretsbryter.

3. Isolasjon for vedlikehold ---Den uttrekkbare mekanismen gir en synlig brytespalte, og sikrer absolutt sikkerhet for personell som arbeider nedstrøms.

4. Feilavbrudd --- Avbryter kortslutningsstrømmer opp til 25kA.

5. Kabeltesting og jording --- Jordbryter og kabeltestporter tillater trygt kabelarbeid.

Hvert SF6 RMU bryterutstyr fra Lugao Power er i samsvar med IEC 62271-200, og tilbyr både belastningsevne/bruddevne og feilstrømmotstand i et kompakt fotavtrykk (bredde så lav som 450 mm per panel).

Produktparameter (spesifikasjon)

Merk: Tekniske parametere kan variere i henhold til den valgte konfigurasjonen. Ta kontakt med Lugao Power for det endelige tekniske databladet.

Produktfunksjon og applikasjon

Spørsmål og svar på funksjoner – Forstå fordelen ved uttak

Q1: Hva gjør det uttrekkbare designet bedre enn en fast RMU?

A: En fast RMU krever fullstendig frakobling av panelet for vedlikehold av bryterutstyr. Med et Ring Main Unit sf6 uttrekkbart bryterutstyr ruller du ganske enkelt ut brytermodulen til "frakoblet" eller "test" posisjon. Samleskinnen forblir strømførende, og nedstrøms kretser kan betjenes trygt. Nedetid reduseres fra timer til minutter.

Q2: Hvordan vet jeg at den uttrekkbare lastebilen er i riktig posisjon?

A: Lugao Powers design inkluderer tre distinkte mekaniske posisjoner --- Tilkoblet, Test og Frakoblet --- hver med taktil tilbakemelding, visuelle indikatorer på lastebilen og hjelpekontakter for ekstern SCADA-overvåking. En sikkerhetslukker dekker automatisk faste kontakter når lastebilen trekkes ut.

Q3: Er SF6-gass vedlikeholdsfri i denne uttrekkbare designen?

A: Ja. SF6-tanken er forseglet for livet (≥30 år under normale forhold). Den uttrekkbare mekanismen er plassert i lavspenningsrommet eller frontlastbilområdet – ikke inne i bensintanken. Derfor forstyrrer ikke SF6-trykket eller den dielektriske integriteten å trekke ut bryteren. Dette er en nøkkel differensierbar av SF6 uttrekkbar ring hovedenhet.

Q4: Støtter denne RMU fjernkontroll?

A: Ja. Uttrekkbare lastebiler kan utstyres med motoriserte mekanismer og posisjonsfeedback-sensorer, som muliggjør full ekstern inn-/utreol – kompatibel med IEC 61850 GOOSE-meldinger.

Egnede bruksområder for SF6 isolert bryterutstyr

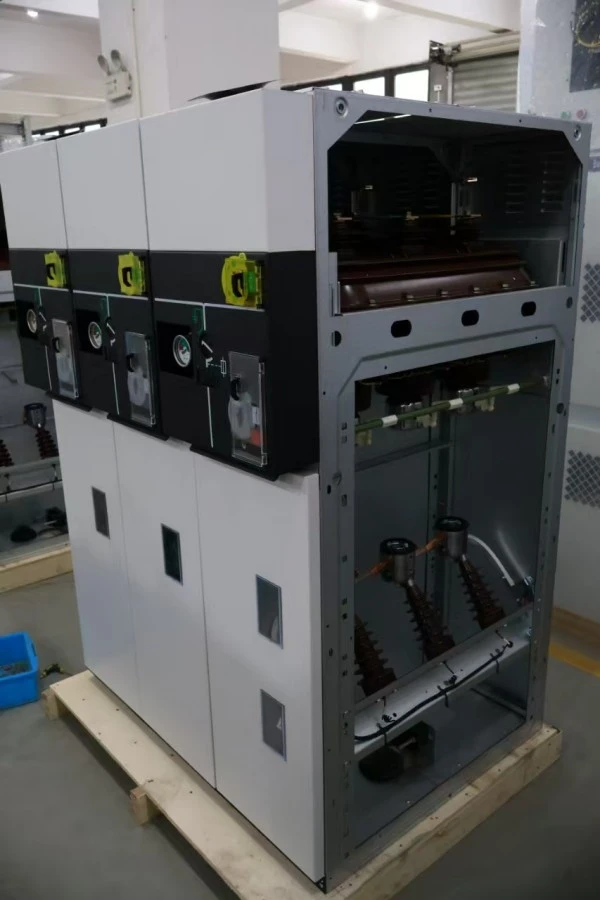

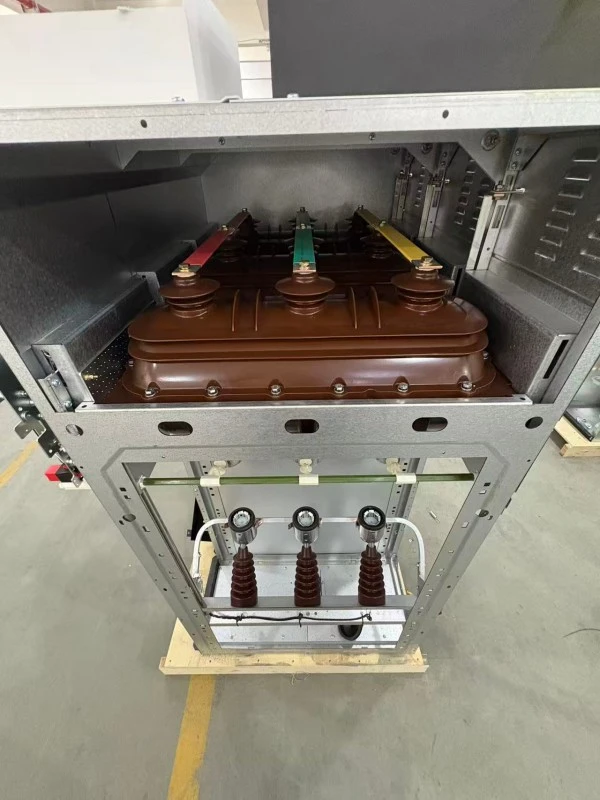

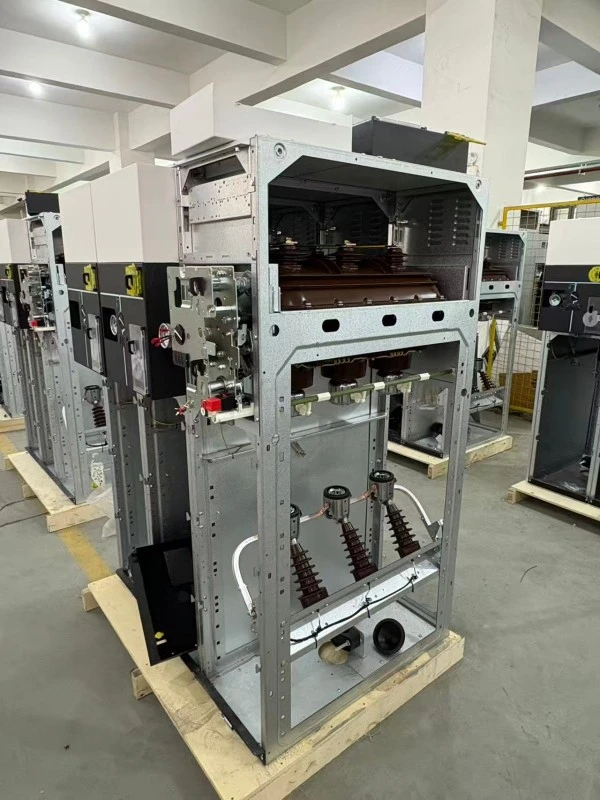

Produksjonsdetaljer

Hvert Ring Main Unit sf6 uttrekkbart bryterutstyr er produsert i vårt ISO 9001-sertifiserte anlegg med dedikerte monteringslinjer for faste og uttrekkbare varianter.

Viktige produksjonstrinn:

1. Tankfabrikasjon ---3 mm rustfritt stål, robotsveising, 100 % heliumlekkasjetest (lekkasjehastighet <1×10⁻⁶ mbar·L/s).

2. SF6-behandling --- Vakuumfylling med duggpunkt ≤ -50°C, trykkkalibrert ved referanse på 20°C.

3. Uttrekkbar lastebilmontering ---Presisjonsstyreskinner, antifriksjonsruller, selvjusterende primærkontakter (forsølvbelagt kobber, 12μm tykkelse).

4. Innstilling av sperre---Hver enhet gjennomgår 200 innsettings-/uttakssykluser for å bekrefte mekanisk sperring.

5. Høyspenttest --- Strømfrekvensmotstand: 42kV/1min (12kV-enheter); delvis utladning <5pC ved 1,2Ur.

6. Temperaturstigningstest ---Ved 1,1× merkestrøm, alle punkter innenfor standardgrenser.

7. Unikt serienummer --- Gravert på både kabinettet og den uttrekkbare lastebilen for full sporbarhet.

Kontrollpunkter for kvalitetskontroll

Emballasje

Hvert Ring Main Unit sf6 uttrekkbart bryterpanel er pakket individuelt for eksport:

Merker på kasse:

1. «SF6-gassfylt – ikke slipp»

2. "Uttrekkbar lastebil innvendig – Håndteres med forsiktighet"

3. Tyngdepunkt, løftepunkter, skjøre etiketter

Den uttrekkbare lastebilen sendes inne i panelet (i frakoblet posisjon) for å forhindre skade. For bestillinger med flere lastebiler, valgfri separat emballasje tilgjengelig.

Ettersalg og garanti

Garantiperiode:

12 måneder fra igangkjøringsdato eller 18 måneder fra forsendelsesdato (avhengig av hva som inntreffer først).

Hva dekkes:

1. Alle mekaniske deler inkludert uttrekkbar lastebil, låser, skodder

2. SF6 gasssystem (unntatt gasspåfylling på grunn av kundelekkasje)

3. Primær- og sekundærkontakter

4. Jordbrytermekanisme

Hva dekkes ikke:

1. Skade ved feil uttak/innsetting

2. Eksterne ledningsmodifikasjoner

3. Naturhandlinger (flom, lyn)

4. Forbruksvarer (sikringer, indikatorlamper)

Tjenesteforpliktelser:

1. Svar på teknisk forespørsel: innen 2 timer (arbeidsdager)

2. Forsendelse av reservedeler: innen 24 timer

3. Ekstern feilsøking: gratis støtte for videosamtaler

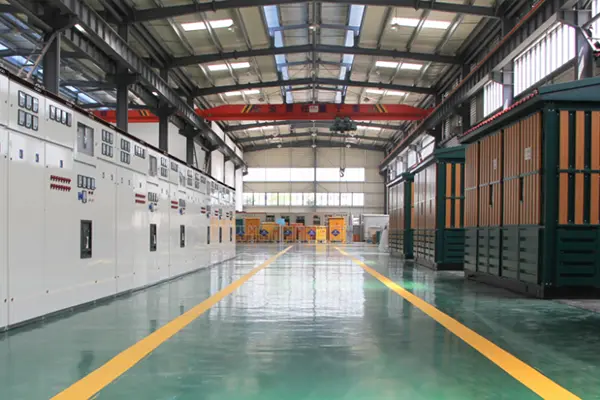

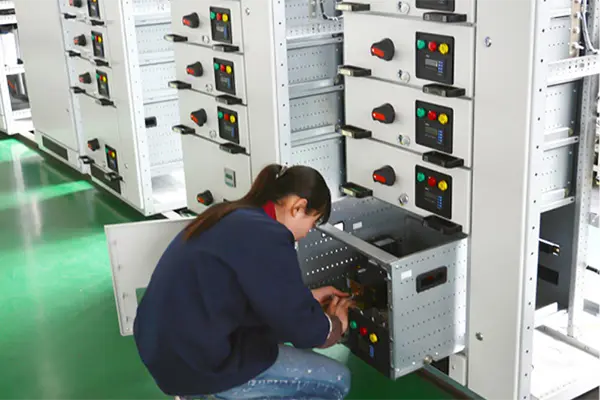

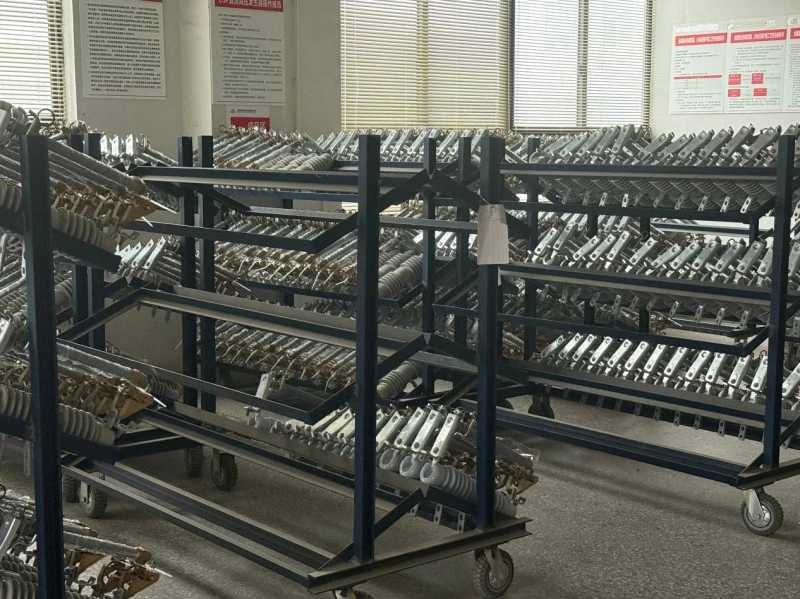

Produksjon og kvalitetskontroll

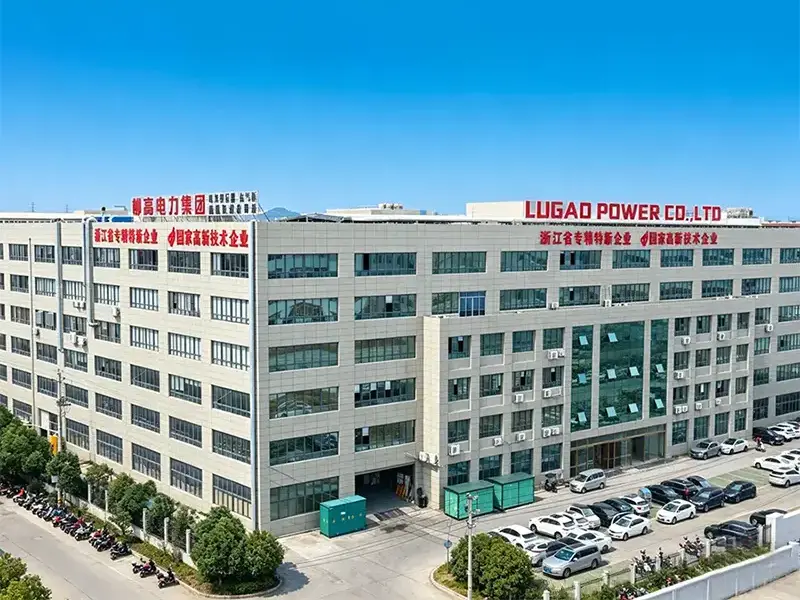

Lugao Power Co., Ltd. spesialiserer seg på FoU og produksjon av høy-, middels og lavspent kraftoverførings- og distribusjonsutstyr, inkludert transformatorer,koblingsutstyr, strømbrytere, frakoblere og relaterte elektriske produkter.
