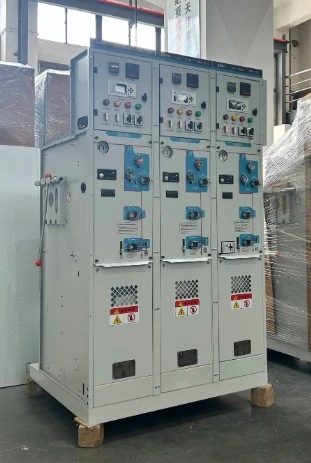

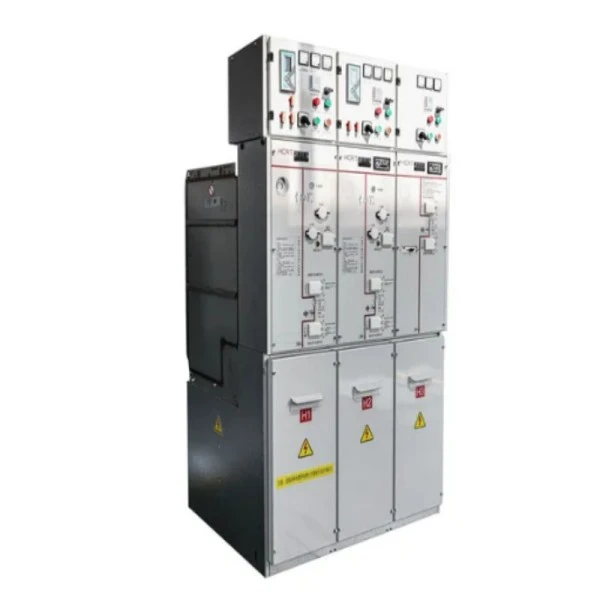

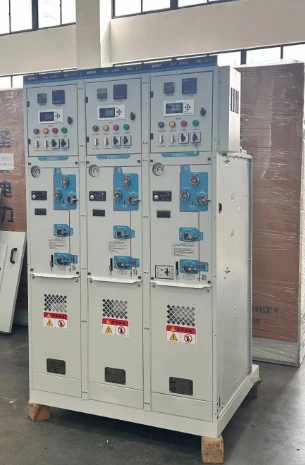

35kv Mellomspenning Sf6 Forseglet koblingsutstyr

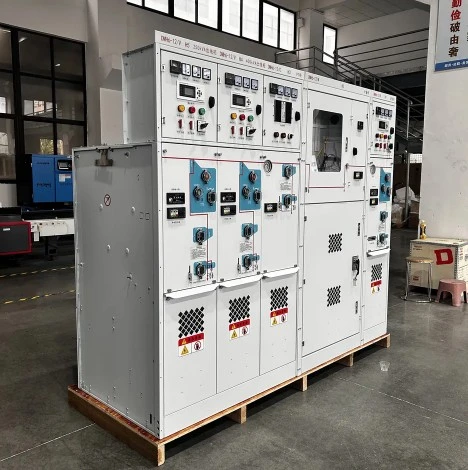

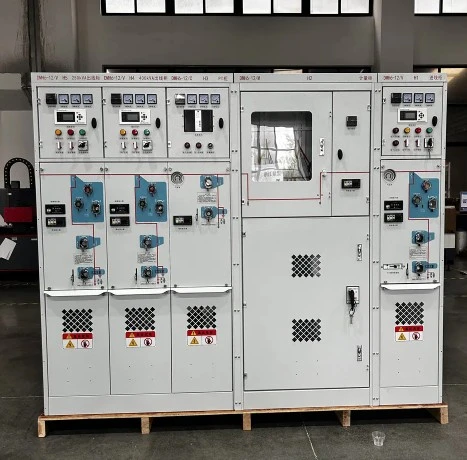

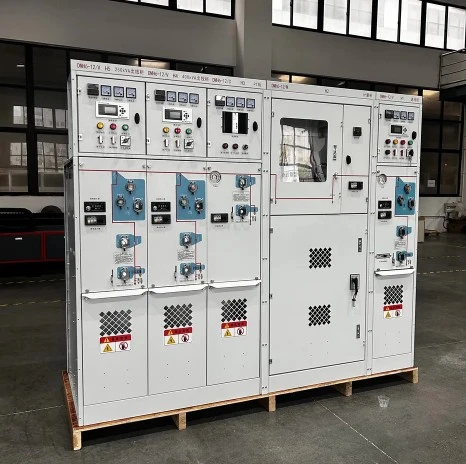

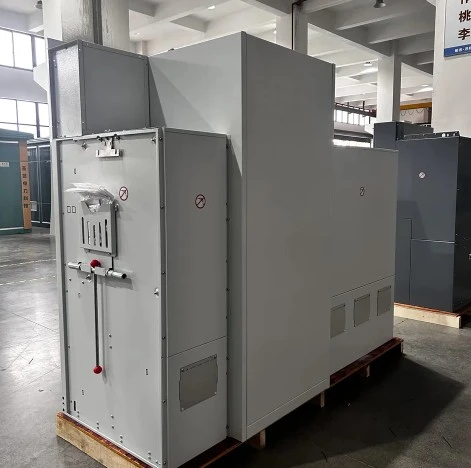

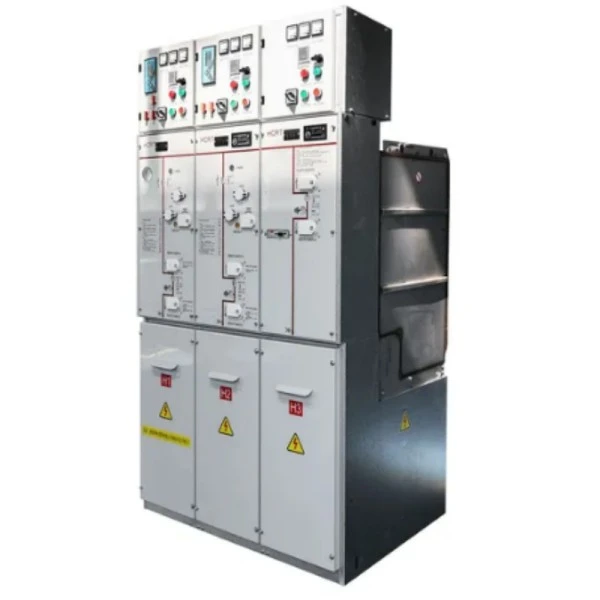

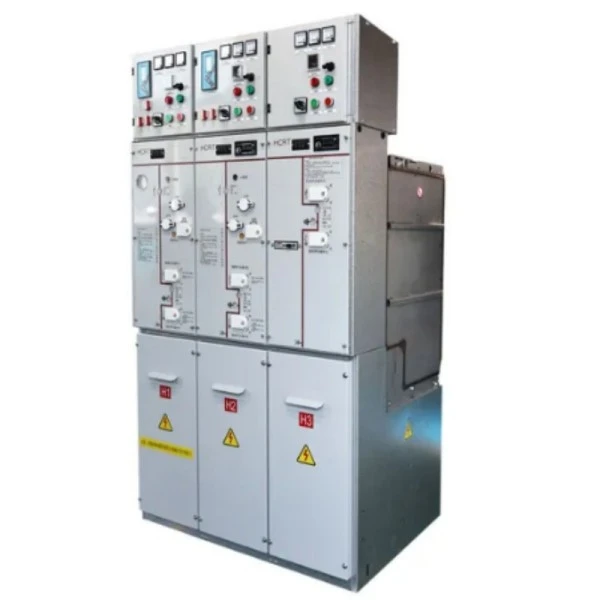

35 kV mellomspenning SF6 forseglet bryterutstyr er en fabrikkmontert, metallomsluttet elektrisk enhet som bruker svovelheksafluorid (SF6)-gass som både et isolerende og lysbueslukkende medium. I motsetning til konvensjonelle brytere av åpen type, er alle spenningsførende deler --- inkludert kretsbryter, skillebryter og jordingsbryter --- hermetisk forseglet inne i en rustfri ståltank fylt med SF6-gass ved et kontrollert trykk.

Hva kan det gjøre?

Primært er dette 35 kV mellomspennings SF6 forseglede bryterutstyret ansvarlig for å motta, distribuere og kontrollere elektrisk energi i 35 kV kraftnettverk. Den beskytter transformatorer, motorer og matere mot overbelastning, kortslutninger og forbigående overspenninger. Når det oppstår en feil, slukker SF6-kretsbryteren lysbuen i løpet av millisekunder, og sikrer minimal skade på nedstrømsutstyr. I tillegg muliggjør den fjernsvitsjeoperasjoner og sanntidsstatusovervåking, noe som gjør den til en kjernekomponent i moderne smarte nett. I hovedsak erstatter det klumpete luftisolerte bryterutstyr (AIS) i applikasjoner der plassen er begrenset eller miljøforholdene er alvorlige.

Produktfordeler

Ved evaluering av 35 kV mellomspenning SF6 forseglet bryterutstyr, skiller Lugao Powers løsning seg ut gjennom fem store fordeler:

1. Ultra-høy pålitelighet: Fordi SF6-gassen gir overlegen dielektrisk styrke (ca. 3 ganger den for luft), er de interne komponentene immune mot støv, fuktighet, salttåke og forurensning. Dette resulterer i en ekstremt lav feilrate – mindre enn 0,1 % over ti års drift.

2. Kompakt fotavtrykk: Den forseglede designen reduserer drastisk fase-til-fase og fase-til-bakke klaringer. En typisk Lugao 35kV SF6 ring hovedenhet opptar bare 1,2 m² per mater, sammenlignet med 3,5 m² for AIS. Dette gjør at verktøy og industrianlegg kan ettermontere eller utvide innenfor eksisterende bygningsfotavtrykk.

3. Vedlikeholdsfri drift: Siden alle bevegelige deler fungerer i et tørt, forseglet SF6-miljø, er det ikke behov for regelmessig rengjøring, kontaktjustering eller testing av isolasjonsmotstand. Den eneste anbefalte kontrollen er en gasstrykkmåler som avleser en gang hver sjette måned. Over 20 års levetid sparer dette opptil 70 % i driftsutgifter.

4. Forbedret sikkerhet for personell: Den metallomsluttede, sveisede tanken er klassifisert for intern lysbuefeil (IAC) opp til 50kA/1s. Selv under en intern feil leder trykkavlastningsventilen varme gasser til en sikker eksoskanal – aldri mot en operatør. Alle låser samsvarer med IEC 62271-200.

5. Allværsytelse: Fra -40°C i alpine transformatorstasjoner til +55°C i ørkensolfarmer, dette 35kV mellomspennings SF6-forseglede bryteranlegget fungerer uten reduksjon. Ingen sporoppvarming eller klimaanlegg er nødvendig inne i kabinettet.

Produktfunksjoner

● Lugao Powers 35 kV mellomspenning SF6 forseglede bryterutstyr har følgende spesifikke tekniske funksjoner:

1. Sveiset tank i rustfritt stål: 3 mm tykk, 316L klasse, heliumlekkasjetestet til mindre enn 0,1 % per år. Ingen pakninger eller O-ringer eksponert for atmosfæren.

2. Treposisjonsbryter: Integrert lastbryter, skillebryter og jordingsbryter i én mekanisme. Mekanisk forrigling forhindrer feilsekvensoperasjoner.

3. SF6 trykkmåler (temperaturkompensert): Gir sann trykkavlesning uavhengig av omgivelsestemperatur. Grønn sone = 0,12–0,14 MPa (absolutt). Lavtrykksalarmkontakter tilgjengelig for fjernovervåking.

4. Vacuum Circuit Breaker Option: For beskyttelse mot mater, en innebygd vakuumbryter med SF6 ekstern isolasjon kombinerer vakuumets høye brytekapasitet med SF6s isolasjonsstyrke. Nominell kortslutningsbrytestrøm: 31,5kA.

5. Kabelrom: Stort, avtagbart frontdeksel gir enkel tilgang for kabelskoinstallasjon. Egnet for enkeltleder kobber- eller aluminiumkabler opp til 500 mm².

6. Magnetisk eller fjæraktuator: Tilgjengelig enten som en magnetisk aktuator (for 100 000 mekaniske operasjoner) eller en fjærmekanisme med lagret energi (for kostnadssensitive prosjekter).

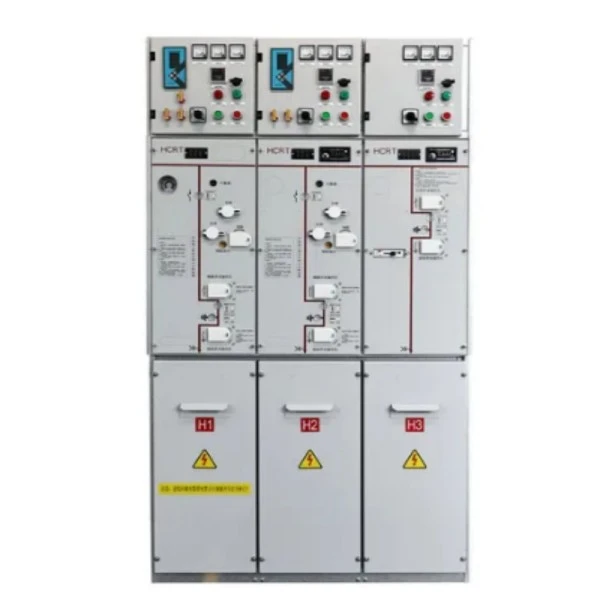

7. Frontpanel Mimic Bus: Et tydelig, gravert én-linje diagram med LED-indikatorer for bryterposisjon, jordingsstatus og SF6-trykk.

8. Hjelpekontakter: 6NO + 6NC, klassifisert for 220V DC, direkte drevet fra hovedakselen (ingen kammer som kan skli).

Produktapplikasjon

Allsidigheten til 35 kV mellomspenning SF6 forseglet bryterutstyr gjør det egnet for følgende bruksområder:

1. Vindparker: Brukes i hver turbins tårnbase eller i offshore-plattformsamlerringer. Tåler vibrasjoner, saltsprut og trange rom.

2. Solar PV Power Plants: Installert ved kombineringsboksutganger og step-up transformator primærside. Den forseglede designen hindrer støvinntrengning i ørkenmiljøer.

3. Industrielle transformatorstasjoner: Stålfabrikker, sementfabrikker og petrokjemiske anlegg der kontinuerlig produksjon krever høy oppetid. SF6-koblingsutstyret mater store motorer (3MW–10MW) og lysbueovner.

4. Datasentre: Gir pålitelig 35kV innkommende forsyning til backup-generatorer og UPS-systemer. Den kompakte størrelsen gir mer gulvplass til IT-stativ.

5. Traksjonsstasjoner for jernbane: For elektrifiserte jernbaner ved 27,5 kV eller 35 kV systemer. DeSF6 koblingsutstyrhåndterer hyppig veksling (opptil 5000 operasjoner/år) uten kontaktslitasje.

6. Underjordiske transformatorstasjoner: I bysentre eller kommersielle komplekser hvor land er uoverkommelig dyrt. Koblingsutstyret kan stables i to lag inne i et 2,5 m høyt hvelv.

7. Utility Sekundær distribusjon: Som en ring hovedenhet (RMU) for mating av boligblokker eller små industriparker fra en 35kV sløyfe.

Standarder vi overholder

Lugao Powers 35 kV Medium Voltage SF6 Sealed Switchgear er designet og produsert i henhold til internasjonale standarder og industristandarder for å sikre sikkerhet, pålitelighet og lang levetid.

Produksjonsdetaljer

Hver enhet av Lugao Powers 35 kV mellomspenning SF6 forseglede bryterutstyr gjennomgår strenge produksjonstrinn:

● Tankfabrikasjon: Laserskårne 316L rustfrie stålplater er robotsveiset i en jigg. Alle sveiser inspiseres med fargepenetrant og røntgen for nålehull. Hver tank blir deretter trykktestet ved 0,3 MPa (2*driftstrykk) i 24 timer.

● Overflatebehandling: Utvendig er fosfatert og belagt med RAL 7035 epoksypolyesterpulver (minimum 80μm tykkelse). Saltspraymotstand: 1000 timer.

● SF6-gassbehandling: Etter montering av alle interne komponenter (gjennomføringer, kontakter, aktuatorer) evakueres tanken til < 10 Pa. Deretter fylles SF6-gass med renhet >99,97 % til 0,12 MPa absolutt. Duggpunktet er verifisert ved < -50°C.

● Mekanisk utholdenhetstest: Hver betjeningsmekanisme sykles 500 ganger (åpne/lukke/jord) på en testbenk før den endelige monteringen.

● Høyspenningstest: 70kV/1min strømfrekvens tåler spenning (tørr) og 110kV/1,2/50μs lynimpulstest.

● Måling av delvis utladning: Mindre enn 5pC ved 1,1× merkespenning (38,5kV). Målt med bredbånds PD-detektor.

● Lekkasjedeteksjon: En sniffersonde (halogendetektor) skanner hver sveisesøm og bøsningsflens. Garantert lekkasjerate < 0,1 % per år.

● Sporbarhet: Hvert koblingsanlegg mottar en unik QR-kode. QR-koden kobler til en fabrikktestrapport inkludert trykktestkurver, PD-nivåer og gassfyllingsdato.

SF6 forseglet bryterutstyr vs luftisolert bryterutstyr (AIS)

Ofte stilte spørsmål (FAQ)

Q1: Hvor ofte trenger 35kV mellomspenning SF6 forseglet bryterutstyr etterfylling?

A: Under normale forhold er lekkasjeraten under 0,1 % per år. Ved 0,12 MPa innledende fylling vil det ta over 20 år å falle til alarmterskelen (0,10 MPa). Vi anbefaler å sjekke trykkmåleren hver 6. måned. Ingen etterfylling er vanligvis nødvendig innenfor den ettårige garantiperioden med mindre det er en forseglingsfeil.

Q2: Er SF6-gass miljøskadelig? Og tilbyr Lugao alternativer?

A: SF6 har et høyt globalt oppvarmingspotensial (GWP = 23 500). Lugaos 35 kV mellomspenning SF6 forseglede bryterutstyr bruker imidlertid mindre enn 2 kg per enhet, og vår forseglede tankdesign eliminerer praktisk talt utslipp. For prosjekter som krever grønn gass, tilbyr vi en valgfri "Green Gas" (C5-FK) fylling med 99 % lavere GWP, men med en noe redusert isolasjonsgrad.

Q3: Kan dettekoblingsutstyrbrukes utendørs uten ekstra innkapsling?

A: Ja, selve 35kV mellomspennings SF6 forseglede bryterutstyr er IP67-klassifisert for den forseglede tanken og IP4X for lavspenningsrommet. For direkte utendørs installasjon anbefaler vi imidlertid å bestille "værbestandig hette"-alternativet (legger IP54-klassifisering til hele skapet). Ellers, installer den inne i en grunnleggende kiosk eller nettstasjonsbygning.

Q4: Dekker ett års garanti selve SF6-gassen?

A: Ja, hvis en lekkasje bekreftes (ved hjelp av en såpeboble eller detektortest) i løpet av garantiperioden, vil Lugao levere en erstatningsgassflaske og forsegle beslaget på nytt uten kostnad. Men hvis lekkasjen skyldes fysisk skade (f.eks. en gaffeltruck som treffer tanken), er reparasjonen fakturerbar.

Q5: Kan jeg ettermontere et eksternt SCADA-grensesnitt til dette bryterutstyret?

A: Alle enheter leveres med standard 6NO+6NC hjelpekontakter klare for tilkobling til en RTU eller PLS. For avansert overvåking tilbyr vi en valgfri plug-in-modul med Modbus RTU (RS485) eller IEC 61850 (Ethernet) utganger, som gir sanntids SF6-trykk, bryterposisjon og driftstellerdata.
