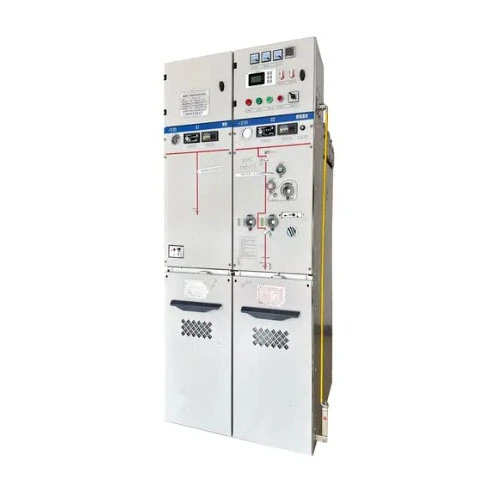

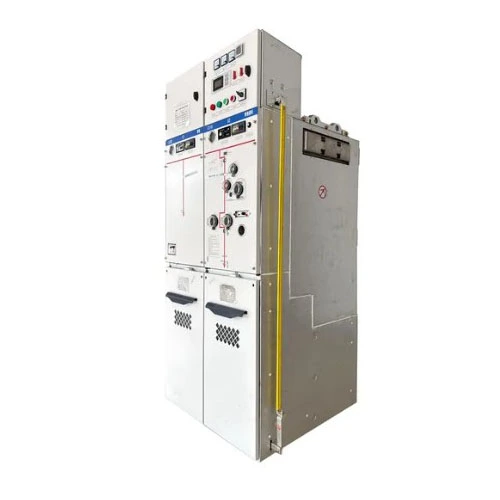

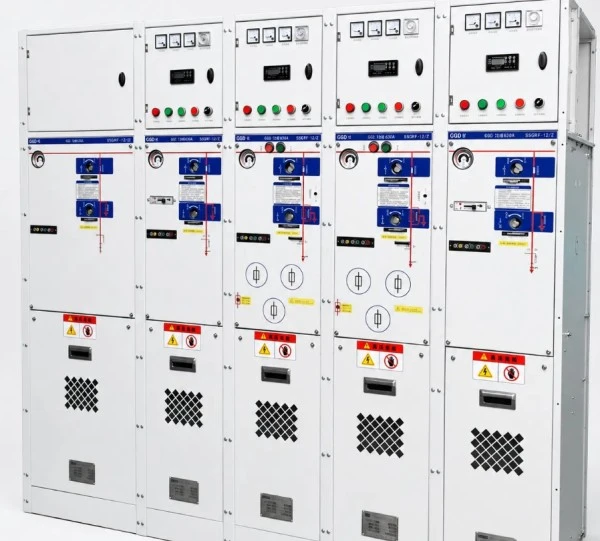

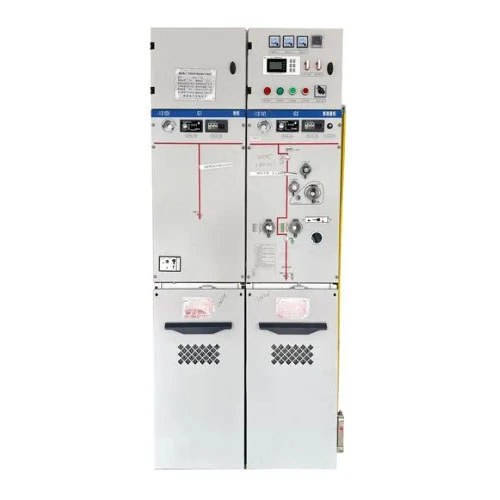

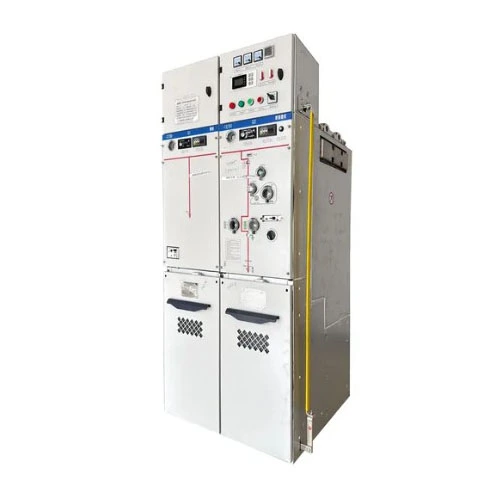

SF6 gassisolert kompakt RMU metalllukket bryterutstyr

Det SF6 gassisolerte kompakte RMU metallkapslet bryterutstyr er en komplett kraftfordelingsenhet som fullstendig omslutter høyspenningsbryterenheter, samleskinner, jordingsbrytere og andre kjernekomponenter inne i en gasstank i rustfritt stål fylt med SF6-gass som isolasjonsmedium.

Dette produktet brukes primært i 12kV/24kV strømsystemer forring hovedenhet (RMU)applikasjoner eller terminalstrømdistribusjon.

Hva kan det gjøre?

Enkelt sagt muliggjør den strømdistribusjon, veksling, beskyttelse og kontroll. Spesifikke funksjoner inkluderer:

1. Lage og bryte laststrøm - normal linjebytte.

2. Lage og bryte kortslutningsstrøm - i kombinasjon med sikringer eller effektbrytere, kutt raskt av kretsen ved feil for å beskytte transformatorer og ledninger.

3. Isolasjon og jording - gir et synlig frakoblingspunkt og jordingsfunksjon for å ivareta sikkerheten til vedlikeholdspersonell.

4. Kabeltilkobling og beskyttelse - fungerer som en inngående/utgående enhet, og gir overstrøms- og kortslutningsbeskyttelse for kabellinjer.

Takket være den fullstendig forseglede konstruksjonen er dette produktet spesielt egnet for tøffe miljøer (f.eks. stor høyde, fuktighet, saltspray, tungt støv) eller landbegrensede steder (f.eks. kommersielle sentre, boligkomplekser, vindparker). Den er en ideell erstatning for tradisjonelle luftisolerte ringhovedenheter.

Produktparameter (spesifikasjon)

Følgende er de tekniske standardparametrene til det SF6 gassisolerte kompakte RMU metallkapslet bryterutstyr produsert avLugao Power Co., Ltd.:

Produktfunksjon og applikasjon (Q&A-format)

Spørsmål 1: Hva er den største egenskapen til dette SF6 gassisolerte kompakte RMU metallkapslede bryterutstyret?

A: Den største funksjonen er ekstrem kompakthet og fullt isolert design. Sammenlignet med tradisjonelle luftisolerte RMU-er, reduserer produktet vårt volumet med omtrent 70 % samtidig som det opprettholder overlegen elektrisk ytelse. Alle spenningsførende høyspenningsdeler er fullstendig forseglet inne i en gasstank i rustfritt stål, upåvirket av ekstern kondens, forurensning eller små dyr --- og oppnår virkelig 30 års vedlikeholdsfri drift. I tillegg har vår SF6-isolerte ringhovedenhet en modulær design, som tillater fleksibel kombinasjon av innkommende/utgående enheter, måleenheter, PT-enheter, etc., i henhold til brukerkrav.

Q2: Hvor pålitelig er den i tøffe miljøer?

A: Ekstremt pålitelig. Gasstanken er produsert ved hjelp av lasersveising og heliumlekkasjedeteksjon, med en årlig lekkasjerate under 0,1 %, noe som sikrer langsiktig SF6-gasstrykkstabilitet. Selv ved -40°C ekstrem kulde eller +55°C høye temperaturer, eller i høyder opp til 3000 meter, opprettholder produktet sitt nominelle isolasjonsnivå. Mange kunder har installert dette kompakte RMU-koblingsanlegget i kystvindparker og gruver, hvor det har fungert i årevis uten noen isolasjonsoverslag.

Q3: Hvilke sikkerhetsdesign har produktet?

A: Sikkerhet er vår høyeste prioritet. Produktet har et "fem-forebyggende" forriglingssystem (hindrer feil effektbryterdrift, forhindrer koblingsisolatorer under belastning, forhindrer lukking av jordingsbryteren når den er strømførende, forhindrer energitilførsel med bakken lukket, og forhindrer å gå inn i strømførende rom). I tillegg har bensintanken en intern lysbuefeilvurdering på IAC AFLR 20kA/1s, med trykkavlastningskanaler som leder lysbueenergien til et trygt område utenfor kabinettet. Et observasjonsvindu på betjeningspanelet gir en klar oversikt over isolasjonsgapets status.

Q4: Hvilke spesifikke applikasjonsscenarier er det egnet for?

A: Produktet vårt er mye brukt i følgende scenarier:

● Urbane boligkomplekser, kommersielle bygninger --- som viktigste innkommende og distribusjonsenheter i transformatorstasjoner, sparer gulvplass.

● Vindparker, fotovoltaiske kraftstasjoner --- som RMU-enheter inne i kompakte transformatorstasjoner, som tåler temperaturvariasjoner.

● Industriparker, fabrikker --- beskytter små og mellomstore transformatorer, erstatter tradisjonelle utfallssikringer.

● T-baner, tunneler, flyplasser --- kraftforsyningsnoder med høy pålitelighet som krever lave feilfrekvenser.

● Datasentre --- Laster på A-nivå med ekstremt høye krav til forsyningskontinuitet, som muliggjør automatisk standby-strømoverføring med automatisering.

● Gruver, havner --- støvete, fuktige miljøer hvor fullstendig forseglet konstruksjon er en klar fordel.

Enten du trenger en eller hundrevis av enheter med SF6 gassisolert kompakt RMU metallkapslet bryterutstyr, kan vi tilby standardiserte eller tilpassede løsninger.

Produksjonsdetaljer (fordeler i forhold til konkurrenter)

Detaljert sammenligning: Lugao Power vs. Ordinary Brands

Våre kjernedifferensierende fordeler:

1. Virkelig "vedlikeholdsfri": Vanlige merker hevder at de er vedlikeholdsfrie, men har årlige gasslekkasjerater >1 %, og krever etterfylling hvert 3.-5. år.Lugao Powerbruker en dobbel tetningsring + metall hard-tetning struktur med en årlig lekkasje rate ≤0,1% – ingen etterfylling er nødvendig innenfor design levetid.

2. Ekstrem miljøtilpasningsevne : Produktet vårt har bestått -45°C lavtemperatur- og +60°C høytemperaturtypetester, og 720-timers saltspraytesting (vanlig = 96 timer) – egnet for kyst- og alpinområder.

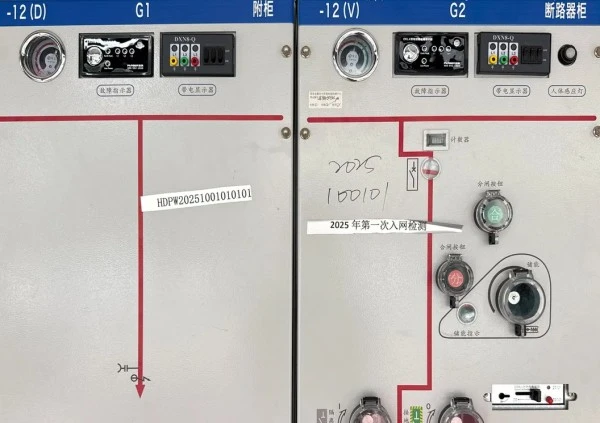

3. Brukervennlig betjening: Bryterposisjoner, jordingsstatus og åpen/lukket tilstand er alle fargekodet på panelet, og betjeningshåndtaket gir krafttilbakemelding for å forhindre feilbetjening.

4. Høyere kortslutningsmotstandsevne: Standard krever 20kA/3s; vi designer med en margin på 25kA/3s og toppmotstand på 63kA --- overstiger bransjegjennomsnittet med 15%.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Er SF6-gassen i dette SF6-gassisolerte kompakte RMU-metallkapslet bryterutstyr miljøvennlig? Vil det fases ut senere?

A: Foreløpig er SF6 fortsatt den beste isolasjonsgassen, men vi har allerede utviklet miljøvennlige versjoner (C4 eller tørr luft). Bensintanken til enheten du kjøper er ekstremt godt forseglet, med minimal lekkasje over 30 års drift. Hvis det er behov for en miljøvennlig ettermontering i fremtiden, kan vi tilby en komplett tjeneste for bytte av bensintank.

Q2: Hva skal jeg gjøre hvis gasstrykket synker under drift?

A: Produktet vårt leveres som standard med en gasstetthetsmåler (med lavtrykksalarmkontakt). Når trykket faller til 0,25 bar (relativt), sendes et alarmsignal til kontrollsystemet. På det tidspunktet bør et strømbrudd bes om, og vårt ettersalgsteam vil besøke for å se etter lekkasjer og etterfylle SF6. Under normale omstendigheter er etterfylling på grunn av lekkasje nesten aldri nødvendig.

Q3: Kan produktet tilpasses eksisterende distribusjonsautomatiseringssystemer?

A: Absolutt. Vår SF6-gass i denne SF6-gassisolerte kompakte RMUen er reservert med DTU-grensesnitt og plass til elektriske betjeningsmekanismer. Ved å legge til en elektrisk modul og kontrollkabler kan den kobles til IEC 60870-5-101/104 eller Modbus kommunikasjonsprotokoller for å oppnå ekstern åpning/lukking, strøm-/spenningsavlesning og opplasting av feilindikatorer.

Hvorfor velge Lugao Power?

Etablert i 2016:Lugao Power er en profesjonell produsent av middels og høyspent kraftoverførings- og distribusjonsutstyr, med egen fabrikk og integrerte FoU-, produksjons- og salgsevner.

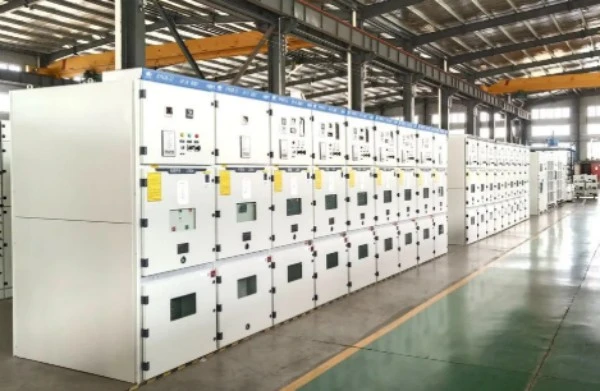

3000+ m² produksjonsanlegg:Vårt produksjonsanlegg støtter produksjon, montering, inspeksjon og testing av krafttransformatorer, RMUer, bryterutstyr og annet kraftdistribusjonsutstyr.

30+ land betjent:Lugao Power-produkter har blitt eksportert til mer enn 30 land, og betjener kraftnett, industri, infrastruktur, fornybar energi og andre internasjonale prosjekter.

ISO9001 og SGS sertifisert:Våre kvalitetsstyrings- og produksjonsprosesser støttes av ISO 9001 og SGS-sertifiseringer. Gjeldende produkter er også tilgjengelige med CE- og CCC-sertifiseringer.

60+ teknisk stab:Vårt tekniske team støtter produktdesign, prosjektkonfigurasjon, tilpassede løsninger og teknisk dokumentasjon for ulike kraftdistribusjonskrav.

Fabrikkdirekte prosjektstøtte:Fra produktvalg og teknisk design til produksjon, testing, levering og ettersalgsstøtte, tilbyr Lugao Power integrert støtte for globale kraftdistribusjonsprosjekter.

Testrapport / sertifikat
