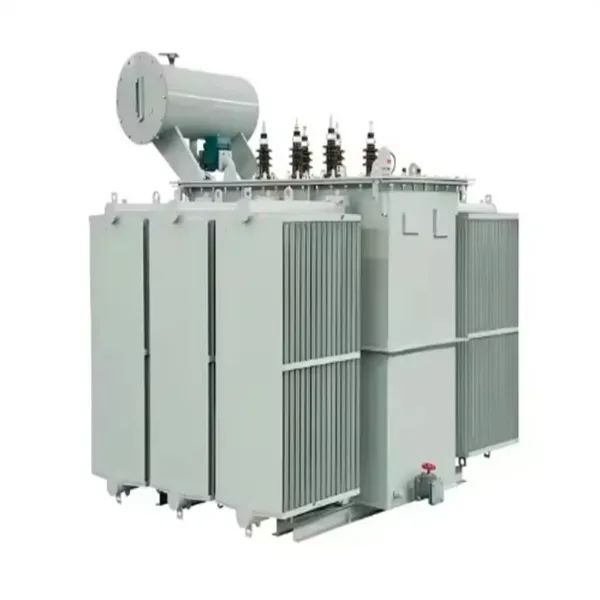

Hvordan oljenedsenket transformator oppnår 60kV sammenbruddsspenning gjennom vakuumfylling?

Bransjedata indikerer at omtrent 30 % av for tidlige transformatorfeil kan direkte tilskrives for høyt fuktighets- og gassinnhold i den isolerende oljen. En fuktighetsøkning på bare 15 deler per million (ppm) kan redusere nedbrytningsspenningen til transformatorolje fra 60 kV til under 30 kV. Denne dramatiske reduksjonen i dielektrisk styrke understreker den kritiske betydningen av vakuumfyllingsprosessen i transformatorproduksjon. For enoljenedsenket transformatorklassifisert til 33kV eller høyere, er å oppnå og opprettholde en 60kV brytespenning ikke et kvalitetsmål – det er et grunnleggende krav for pålitelig drift over transformatorens 30-40 års levetid.

Denne artikkelen gir en systematisk teknisk analyse av hvordan oljenedsenkede transformatorer oppnår 60kV nedbrytningsspenning gjennom vakuumfylling. Diskusjonen dekker fire essensielle prosesstrinn: oljeforbehandling og kvalitetsverifisering, vakuumtørking av kjernen og viklingsisolasjonen, vakuumfyllingsprosessen med kontrollerte parametere og etterfyllingstesting i henhold til IEC- og ASTM-standarder. Hvert trinn undersøkes med referanse til spesifikke prosessparametere, utstyrskrav og kvalitetskontrollsjekkpunkter. Artikkelen tar også for seg vanlige feilmoduser og gir et praktisk kvalitetskontrollrammeverk for transformatorprodusenter og sluttbrukere.

Innholdsfortegnelse

• 1. Oljeforbehandling og kvalitetsstandarder
• 2. Vakuumtørking av transformatorkjerne og vikling
• 3. Parametre for vakuumfyllingsprosess
• 4. Oljetesting og verifisering av sammenbruddsspenning
• 5. Vanlige feilmoduser og kvalitetskontrollpunkter
• 6. Vanlige spørsmål (FAQ)
• 7. Konklusjon

1. Oljeforbehandling og kvalitetsstandarder

Reisen for å oppnå en 60kV sammenbruddsspenning begynner med forbehandlingen av transformatoroljen før den går inn i transformatortanken. Selv ny, raffinert transformatorolje inneholder vanligvis oppløst fuktighet, gasser og partikkelformige forurensninger som må fjernes for å oppnå den nødvendige dielektriske styrken. Forbehandlingsprosessen utføres i et dedikert oljebehandlingsanlegg, som inkluderer varmesystemer, vakuumdehydreringsenheter og flertrinns filtreringsutstyr. Følgende parametere må verifiseres før oljen anses egnet for transformatorfylling:

• Sammenbruddsspenning (BDV):≥ 60kV (målt i henhold til IEC 60156)
• Fuktighetsinnhold:≤ 10 ppm (målt ved Karl Fischer-titrering)
• Oppløst gassinnhold (DGA):≤ 0,5 volum% (målt ved gasskromatografi)
• Dissipasjonsfaktor (tan δ):≤ 0,001 ved 90°C (målt i henhold til IEC 60247)
• Partikkelantall:≤ 500 partikler per 100 ml (≥ 5 μm størrelse)
• Resistivitet:≥ 10¹² Ω·cm ved 90°C

Oljerenseprosessen følger en tre-trinns sekvens. Det første trinnet er oppvarming: oljen varmes opp til 60-70°C for å redusere viskositeten og lette frigjøringen av oppløste gasser og fuktighet. Det andre trinnet er vakuumdehydrering: den oppvarmede oljen føres inn i et vakuumkammer som opererer ved 0,1-0,5 mbar. Under dette vakuumet reduseres vannets kokepunkt, noe som fører til at fuktighet fordamper og trekkes ut av vakuumpumpen. Typisk dehydreringstid er 4-8 timer, avhengig av oljevolum og initial fuktighetsinnhold. Det tredje trinnet er filtrering: den dehydrerte oljen passerer gjennom en serie filtre med klassifiseringer på 5μm og 1μm for å fjerne partikkelformige forurensninger. Den behandlede oljen resirkuleres deretter gjennom systemet til alle spesifiserte parametere er oppnådd.

Følgende tabell oppsummerer forbehandlingsparametere og tilsvarende akseptkriterier.

PåLugao Power Co.,Ltd., vedlikeholder vi et dedikert oljebehandlingsanlegg utstyrt med en 10 000-liters oljetank, en 300 L/min vakuumdehydreringsenhet og et lukket sløyfefiltreringssystem med 1μm absolutte filtre. Hvert parti med bearbeidet olje tas prøver og testes før de godkjennes for transformatorfylling. Testresultatene er dokumentert i et batchsertifikat som følger transformatoren gjennom hele levetiden. Denne strenge forbehandlingsprotokollen sikrer at oljen som kommer inn i transformatoren oppfyller de samme kvalitetsstandardene som oljen som vil bli testet etter påfylling, og etablerer grunnlaget for å oppnå 60kV gjennomslagsspenning.

2. Vakuumtørking av transformatorkjerne og vikling

Transformatorisolasjon består hovedsakelig av cellulosebaserte materialer - papir, pressboard og tre - som i seg selv er hygroskopiske. Under normale atmosfæriske forhold kan disse materialene absorbere opptil 8 vekt% fuktighet. Når en transformator aktiveres, varmes isolasjonen opp, og eventuell fuktighet fordamper, noe som reduserer den dielektriske styrken til både den faste isolasjonen og den omkringliggende oljen. Vakuumtørking er prosessen med å fjerne denne fuktigheten fra isolasjonssystemet før transformatoren fylles med olje. Tørkeprosessen er kritisk fordi selv etter at oljen er renset, vil fuktighet som er fanget i isolasjonen lekke ut i oljen over tid, noe som reduserer nedbrytningsspenningen.

Vakuumtørkeprosessen involverer vanligvis følgende trinn. Først plasseres transformatoren i en tørkeovn eller varmes opp ved å sirkulere varm olje gjennom kjølesystemet. Kjernen og viklingen varmes opp til 85-105°C for å akselerere frigjøringen av fuktighet. Transformatortanken evakueres deretter ved hjelp av en vakuumpumpe for å redusere trykket til 0,1-0,5 mbar. Under dette vakuumet reduseres vannets kokepunkt til ca. 40-50°C, slik at fuktigheten i isolasjonen kan fordampe. Den fordampede fuktigheten trekkes ut av tanken av vakuumpumpen. Tørkeprosessen fortsettes til fuktighetsinnholdet i isolasjonen faller under 0,5 vekt%.

Tørkeendepunktet bestemmes ved en av to metoder:

• Trykkøkningsmetode:Vakuumpumpen er isolert fra transformatortanken, og trykkstigningshastigheten måles over en definert periode. Hvis trykkstigningshastigheten er mindre enn 0,1 mbar per time over en 4-timers periode, anses tørkingen som fullført.
• Duggpunktmetode:Duggpunktet til gassen som evakueres fra transformatoren overvåkes kontinuerlig. Når duggpunktet faller under -40°C, anses tørkingen som fullført.

Varigheten av vakuumtørkeprosessen varierer avhengig av transformatorstørrelsen, typen isolasjon og omgivelsesforholdene. For en typisk 10 MVA transformator kan tørkeprosessen ta 48-72 timer. For større krafttransformatorer kan prosessen strekke seg over flere dager. Tabellen nedenfor gir typiske tørkeparametre for forskjellige transformatorklasser.

Hos Lugao. bruker vi en kombinasjon av termisk vakuumtørking og varm oljesirkulasjon for å oppnå nødvendig fuktfjerning. Transformatoren varmes opp ved å sirkulere varm olje gjennom kjølesystemet, mens tanken samtidig evakueres. Denne metoden gir jevn oppvarming og akselererer tørkeprosessen. Etter at tørkesyklusen er fullført, holdes transformatoren under vakuum til oljefyllingsprosessen begynner, noe som forhindrer reabsorpsjon av fuktighet fra atmosfæren. Denne tilnærmingen sikrer at isolasjonsfuktighetsinnholdet holdes under terskelen på 0,5 %, noe som er avgjørende for å oppnå og opprettholde en 60kV gjennombruddsspenning.

3. Parametre for vakuumfyllingsprosess

Når transformatorkjernen og viklingen er tørket til nødvendig fuktighetsinnhold, starter oljefyllingsprosessen. Dette er det mest kritiske stadiet av transformatorproduksjon, da enhver feil i løpet av dette stadiet kan kompromittere den dielektriske styrken til isolasjonssystemet. Vakuumfyllingsprosessen utføres mens transformatortanken holdes under vakuum. Den rensede oljen introduseres i bunnen av tanken og stiger sakte, og fortrenger vakuumet. Prosessparametrene må kontrolleres nøye for å forhindre dannelse av bobler, sikre fullstendig penetrasjon av isolasjonen og unngå skade på viklingene.

De viktigste prosessparametrene for vakuumfylling er som følger:

• Forpåfyllingsvakuumnivå:0,1-0,5 mbar, opprettholdt i minst 2 timer etter at tørkesyklusen er fullført.
• Oljetemperatur ved fylling:60-70°C, opprettholdes for å sikre lav viskositet og gode flytegenskaper.
• Fyllingshastighet:≤ 300 L/t (for små til mellomstore transformatorer; større transformatorer kan bruke proporsjonalt høyere strømningshastigheter, men må ikke overstige hastigheten som oljen kan trenge gjennom isolasjonen med).
• Fyllingstrykk:På bunnen av tanken påføres et lett positivt trykk (0,1-0,2 bar) for å sikre at oljen presses inn i viklingene.
• Vakuum under fylling:Vakuumet opprettholdes under påfyllingsprosessen for å fjerne eventuelle gasser som kan frigjøres fra oljen eller isolasjonen.
• Oppgjør etter fylling:Etter at tanken er full, får transformatoren stå i 12-24 timer under vakuum eller under et positivt trykk av tørt nitrogen for å la eventuelle gjenværende gassbobler slippe ut.

Fyllingshastigheten er spesielt kritisk. Hvis oljen introduseres for raskt, kan turbulensen skape bobler, og oljen trenger kanskje ikke helt inn i isolasjonen. Hvis oljen introduseres for sakte, blir prosessen ineffektiv. Påfyllingshastigheten styres vanligvis ved å justere oljepumpens strømningshastighet eller ved å bruke en trykkreduksjonsventil. For store transformatorer kan fyllingsprosessen utføres i trinn, med pauser for å la oljen trenge gjennom isolasjonen før neste trinn begynner. Tabellen nedenfor gir anbefalte fyllingshastigheter for forskjellige transformatorkapasiteter.

Etter at fyllingen er fullført, varmes transformatoren vanligvis opp til 50-60°C ved hjelp av kjølesystemet for å forbedre oljens evne til å absorbere restgass og fuktighet. Transformatoren blir deretter utsatt for en siste vakuumbehandling, kjent som "endelig avgassing", for å fjerne eventuelle gasser som kan ha blitt absorbert av oljen. Dette siste trinnet sikrer at oljens sammenbruddsspenning forblir på målnivået på 60 kV eller høyere. Hos Lugao Power Co.,Ltd. opprettholder vi detaljerte registreringer av alle prosessparametere for hver transformator, inkludert tidsstemplede logger over vakuumnivåer, temperaturer og strømningshastigheter. Disse registreringene er en del av transformatorens kvalitetsdokumentasjon og oppbevares i utstyrets levetid.

4. Oljetesting og verifisering av sammenbruddsspenning

Etter at transformatoren er fylt med olje og fått sette seg, må isolasjonssystemet testes for å verifisere at det oppfyller de nødvendige spesifikasjonene for gjennombruddsspenning. Den primære testen er oljenedbrytningsspenningstesten, utført i samsvar med IEC 60156 eller ASTM D1816. Denne testen innebærer å påføre en spenning på en prøve av transformatoroljen med en kontrollert hastighet til oljen brytes ned. Testen er utført på flere prøver for å sikre at resultatet er repeterbart. I tillegg til oljetesten, blir det komplette transformatorisolasjonssystemet utsatt for dielektriske tester for å verifisere dets integritet.

Spenningstesten for oljenedbrytning utføres ved bruk av en standard testcelle, som består av to elektroder atskilt med et gap på 2,5 mm. Testspenningen påføres med en hastighet på 2 kV/s. Testen er utført på seks prøver av olje. Resultatene fra den første testen forkastes, og gjennomsnittet av de resterende fem testene beregnes. Gjennomsnittsverdien må være ≥ 60kV. Hvis gjennomsnittsverdien er under 60kV, anses oljen å ha bestått testen. Testprosedyren og akseptkriteriene er oppsummert i følgende tabell:

I tillegg til oljenedbrytningstesten, blir transformatoren utsatt for følgende dielektriske tester for å verifisere integriteten til hele isolasjonssystemet:

• Strømfrekvensmotstandstest:Transformatoren utsettes for en spenning 2-3 ganger nominell spenning i 60 sekunder. Ingen havari eller delvis utslipp er tillatt.
• Indusert overspenningstest:Transformatoren utsettes for en frekvens på 100-400 Hz ved en spenning på 2 ganger merkespenning i 60 sekunder. Ingen havari eller synlig deformasjon av isolasjonen tillates.
• Delvis utladningstest:Transformatoren er testet for delvis utladning ved en spenning på 1,1 ganger merkespenning. Nivået av delvis utladning måles og må være under spesifisert grense (typisk 20-50 pC for oljefylte transformatorer).
• Tan Delta Test:Dissipasjonsfaktoren til isolasjonssystemet er målt ved 90°C. Verdien må være innenfor grensene spesifisert i IEC 60076.

Hos Lugao Power Co.,Ltd. utfører vi disse testene på hver transformator før den sendes. Testresultatene er dokumentert i en omfattende testrapport som følger med transformatoren. Spenningstesten for oljenedbrytning utføres på oljeprøver tatt fra transformatortanken etter fyllings- og bunnfellingsprosessen. Dette sikrer at oljen i transformatoren er den samme oljen som ble testet. Hvis oljen mislykkes i sammenbruddsspenningstesten, gjentas hele prosessen til oljen oppfyller spesifikasjonen. Dette strenge testregimet sikrer at vår oljenedsenkede transformator oppfyller de høyeste standardene for kvalitet og pålitelighet.

5. Vanlige feilmoduser og kvalitetskontrollpunkter

Til tross for de strenge prosesskontrollene beskrevet ovenfor, kan det fortsatt oppstå feil under vakuumfylling. Å forstå de vanlige feilmodusene og etablere robuste kvalitetskontrollsjekkpunkter er avgjørende for å opprettholde konsistent produksjonskvalitet. Denne delen identifiserer de hyppigste feilmodusene og gir et kvalitetskontrollrammeverk for hvert trinn i prosessen.

Feilmodus 1: Ufullstendig vakuumtørking.Hvis transformatorisolasjonen ikke tørkes til nødvendig fuktighetsinnhold, vil brytespenningen reduseres. Den vanligste årsaken til ufullstendig tørking er utilstrekkelig vakuumnivå eller utilstrekkelig oppvarmingstid. For å forhindre denne feilen, må vakuumnivået overvåkes kontinuerlig under tørkesyklusen. Trykkøknings- eller duggpunktstesten må brukes for å verifisere endepunktet.

Feilmodus 2: Rekontaminering av olje.Olje kan forurenses på nytt under håndtering, lagring eller fylling hvis utstyret ikke er ordentlig rengjort. Forurensninger som støv, vann eller andre partikler kan komme inn i oljen gjennom koblinger eller under overføring. For å forhindre dette må alt utstyr rengjøres grundig og tørkes før bruk. Oljelagringstankene skal holdes lukket og fylt med tørt nitrogen.

Feilmodus 3: Luftinnfangning.Hvis luft blir fanget i transformatoren under fylling, kan det danne bobler som reduserer nedbrytningsspenningen. Luftinnfanging er mer sannsynlig hvis påfyllingshastigheten er for høy eller hvis vakuumnivået ikke opprettholdes under fyllingen. For å forhindre dette bør fyllingshastigheten reduseres, og vakuumet bør opprettholdes gjennom hele prosessen.

Følgende kvalitetskontrollsjekkpunkter anbefales for hvert trinn av vakuumfyllingsprosessen:

Hos Lugao implementerer vi et kvalitetsstyringssystem som inkorporerer disse sjekkpunktene i våre standard driftsprosedyrer. Hvert trinn i prosessen dokumenteres, og eventuelle avvik undersøkes og korrigeres. Denne systematiske tilnærmingen til kvalitetskontroll er avgjørende for å opprettholde det høye nivået av pålitelighet som kundene våre forventer av våre oljenedsenkede transformatorprodukter.

6. Vanlige spørsmål (FAQ)

Spørsmål 1: Er 60kV gjennomslagsspenning en garantert verdi for hele transformatorens levetid, eller avtar den over tid?

Svar: 60kV er en garantert minimumsverdi på tidspunktet for produksjon og igangkjøring. I løpet av transformatorens driftslevetid vil nedbrytningsspenningen gradvis avta på grunn av oljenedbrytning, fuktinntrengning og akkumulering av partikler. Men med riktig vedlikehold – inkludert periodisk oljetesting, filtrering og tørking – kan sammenbruddsspenningen holdes over akseptable nivåer. Industristandarder krever vanligvis at oljen skiftes ut eller renoveres når sammenbruddsspenningen faller under 30 kV.

Spørsmål 2: Hva er forskjellen i sammenbruddsspenning mellom vakuumfylte og konvensjonelt fylte transformatorer?

Svar: En konvensjonelt fylt transformator (fylt under atmosfærisk trykk uten vakuumtørking) oppnår typisk en brytespenning på 30-40kV. En vakuumfylt transformator, med riktig fortørking og vakuumbehandling, oppnår konsekvent 60kV eller høyere. Denne forskjellen på 20-30 kV representerer en betydelig forbedring i sikkerhetsmargin og pålitelighet. Den høyere sammenbruddsspenningen reduserer risikoen for isolasjonssvikt, spesielt under spenningsstøt eller lynnedslag.

Spørsmål 3: Er vakuumfylling nødvendig for små distribusjonstransformatorer (≤ 10kV)?

Svar: For distribusjonstransformatorer vurdert til 10kV og lavere er vakuumfylling ikke alltid obligatorisk, men det anses i økende grad som en beste praksis. Mens disse transformatorene kan operere med en sammenbruddsspenning på 30-40kV, gir vakuumfylling en høyere sikkerhetsmargin og forbedret langsiktig pålitelighet. Mange verktøy spesifiserer nå vakuumfylling for alle nye transformatorkjøp, uavhengig av spenningsklassifisering, som en del av deres kvalitetssikringskrav. Hos Lugao Power Co.,Ltd. bruker vi vakuumfylling på alle våre oljenedsenkede transformatorprodukter.

Spørsmål 4: Hvordan kan transformatorolje opprettholde sin nedbrytningsspenning under drift?

Svar: Opprettholde avbruddsspenning under drift krever et omfattende vedlikeholdsprogram. Vanlige oljeprøver bør tas og testes for sammenbruddsspenning, fuktighetsinnhold og innhold av oppløst gass. Hvis nedbrytningsspenningen faller under 45kV, bør oljen filtreres og dehydreres. Hvis fuktighetsinnholdet overstiger 20 ppm, bør oljen tørkes. Noen transformatorer er utstyrt med online oljefiltreringssystemer som kontinuerlig fjerner fuktighet og partikler, og opprettholder oljekvaliteten på et optimalt nivå.

Spørsmål 5: Hva er den korrigerende handlingen hvis oljenedbrytningsspenningstesten mislykkes etter påfylling?

Svar: Hvis oljenedbrytningsspenningstesten mislykkes etter påfylling, blir transformatoren vanligvis behandlet på nytt. Den mislykkede oljen tappes ut, og transformatoren utsettes for en ny vakuumtørkesyklus for å fjerne fuktighet fra isolasjonen. Frisk, renset olje introduseres deretter ved bruk av samme vakuumfyllingsprosess. Etter påfyllingen blir oljen testet på nytt. Denne prosessen må kanskje gjentas til sammenbruddsspenningen oppfyller det spesifiserte kravet. I sjeldne tilfeller der oljen i seg selv er kilden til problemet, kan det hende at oljen må byttes ut med en ny batch.

7. Konklusjon

Oppnåelsen av en 60 kV nedbrytningsspenning i en oljenedsenket transformator er resultatet av en omhyggelig kontrollert produksjonsprosess som begynner med oljerensing og strekker seg gjennom vakuumtørking, kontrollert fylling og streng testing. Hvert trinn i denne prosessen krever nøyaktig kontroll av kritiske parametere – temperatur, vakuumnivå, fyllingshastighet og testforhold – for å sikre at sluttproduktet oppfyller de nødvendige spesifikasjonene for dielektrisk styrke. Standardene og praksisene som er skissert i denne artikkelen, basert på IEC 60156, ASTM D1816 og IEC 60076, gir det tekniske grunnlaget for å oppnå denne kritiske kvalitetsstandarden.

Hos Lugao Power Co.,Ltd. har vi implementert et omfattende kvalitetsstyringssystem som inkorporerer disse prosesskontrollene og teststandardene i vår transformatorproduksjon. Våre oljenedsenkede transformatorprodukter er designet og produsert for å levere pålitelig ytelse gjennom hele levetiden. For mer detaljert teknisk informasjon, prosessdokumentasjon eller produktspesifikasjoner, vennligst kontakt vårt ingeniørteam.
