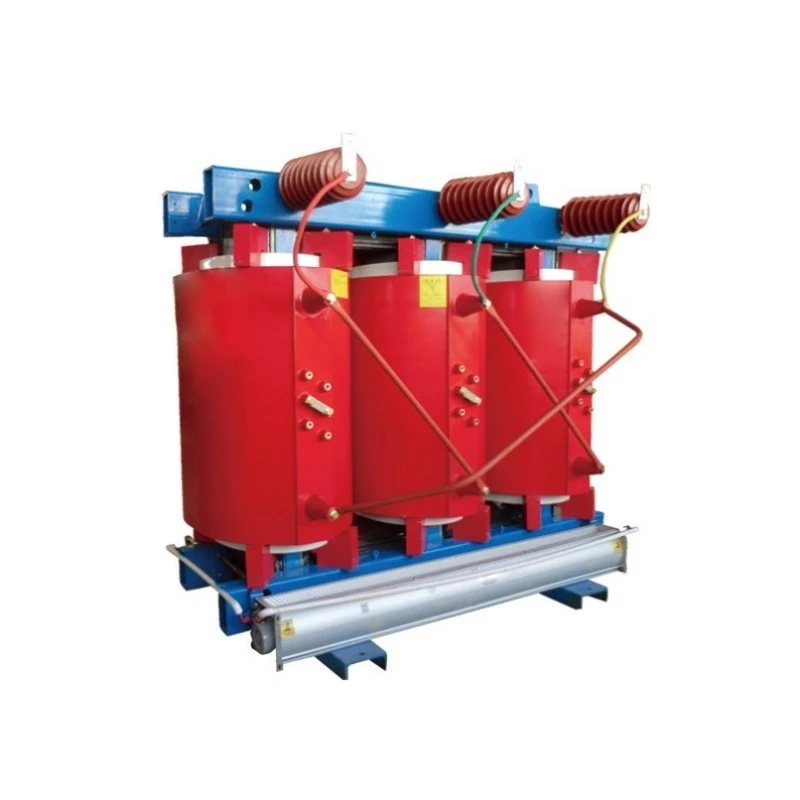

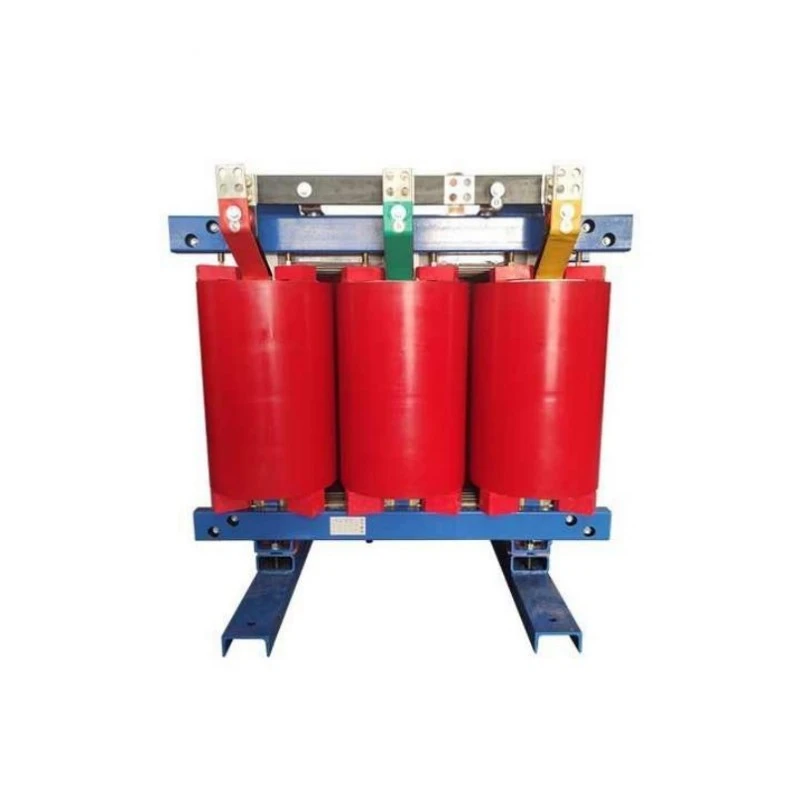

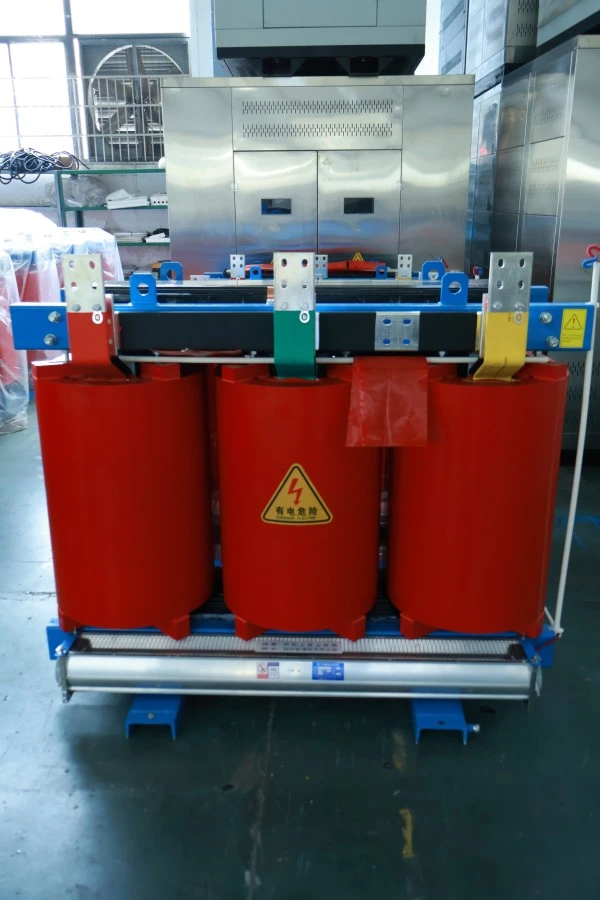

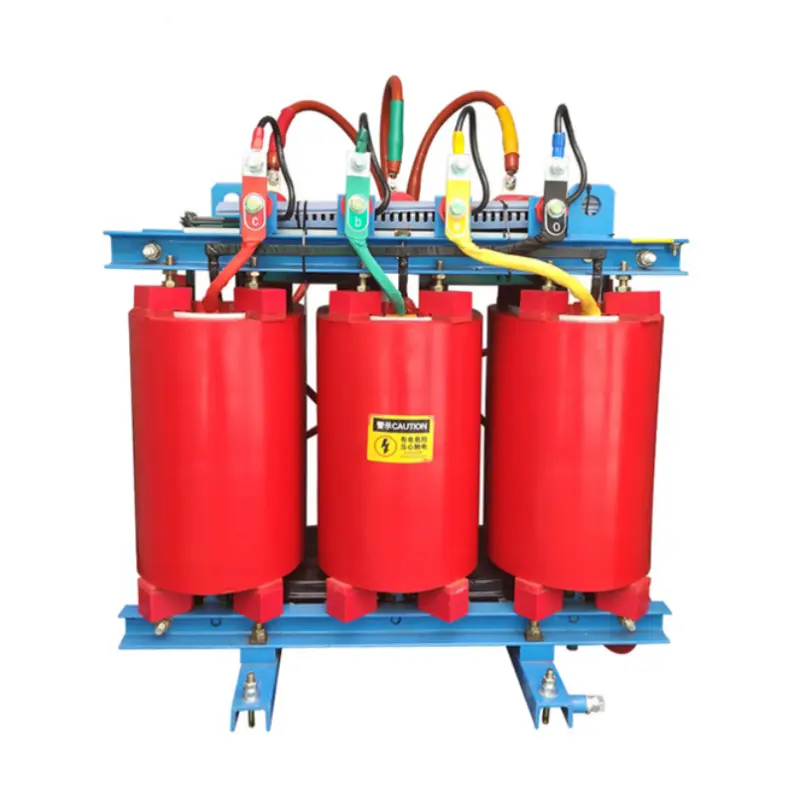

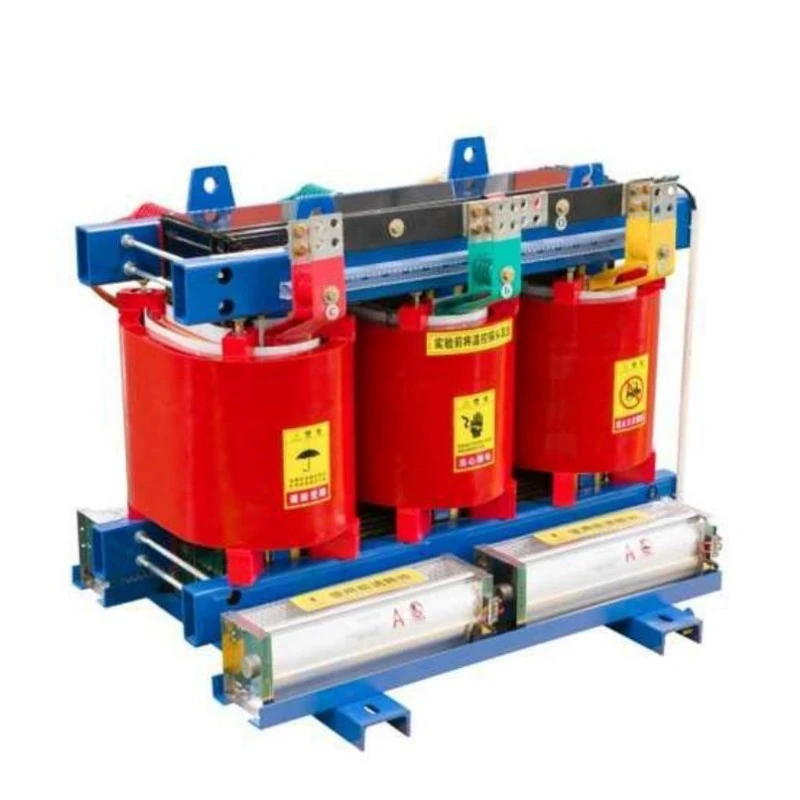

SCB13 Kobbervikling tørr type krafttransformator

Hva er det?

SCB13-serien er en trefaset, harpiksstøpt isolert, kobbervikletkrafttransformator av tørr type. I betegnelsen står "SC" for støpt harpiks (epoksyharpiks vakuumstøpt), "B" indikerer folieviklinger, og "13" representerer ytelsesnivået, noe som betyr at tapsverdiene oppfyller nivå 1 energieffektivitetskravene i den nasjonale standarden GB 20052-2020. Det ledende kjernematerialet er oksygenfritt kobber med høy renhet, ikke aluminium eller kobberkledd aluminium.

Hva gjør det?

1. Spenningskonvertering: Konverterer høyspenning (10kV, 35kV) til lavspenning (400V, 690V) eller øker etter behov, og oppfyller spenningskravene til diverse utstyr.

2. Kraftdistribusjon: Som kjerneenheten i et distribusjonssystem, leverer den trygt strøm til flere belastninger som industrianlegg, kommersielle komplekser, høyhus og vindparker.

3. Sikker strømforsyning: På grunn av den ikke-brennbare epoksyharpiksens solide isolasjonen, vil den ikke spraye olje eller ta fyr selv i tilfelle interne feil, noe som gjør den spesielt egnet for innendørs installasjoner eller steder med strenge brannsikkerhetskrav.

4. Stillegående drift: Driftsstøy er betydelig lavere enn tradisjonelle oljenedsenkede transformatorer, noe som gjør den egnet for boligområder, sykehus, kontorbygg og andre støyfølsomme miljøer.

Kort sagt, SCB13 Copper Winding Dry Type Power Transformer er en moderne kraftdistribusjonskjerneenhet som integrerer høy energieffektivitet, helkobberkjerne, lavt støynivå og flammehemmende sikkerhet.

Produktfordeler

Sammenlignet med vanlige transformatorer av tørr type, tilbyr dette produktet fem kjernefordeler:

Helt kobberviklinger, utmerket ledningsevne:Alle høy- og lavspentviklinger er viklet ved hjelp av oksygenfri kobberstav-trukket emaljert rektangulær kobbertråd eller kobberfolie. Kobbers resistivitet (ca. 0,0172 Ω·mm²/m) er mye lavere enn aluminiums (ca. 0,0283 Ω·mm²/m). Derfor har kobberviklinger med samme tverrsnitt lavere motstand, mindre varmeutvikling og høyere effektkonverteringseffektivitet. Strømkostnadene som spares over langsiktig drift overstiger langt den opprinnelige investeringsforskjellen.

Nivå 1 energieffektivitet, i samsvar med nasjonal strategi for to karbon:SCB13-tapnivået er strengt utformet for å møte nasjonale nivå 1 energieffektivitetsstandarder. Tomgangstapene er ca. 10 % lavere enn SCB12, og lasttapene er over 5 % lavere. For en 1000kVA transformator som kjører 8000 timer per år, sparer dette over 10 000 yuan årlig i strømkostnader, og gjenvinner prisforskjellen sammenlignet med standard transformatorer innen 3-5 år.

Vakuumstøping av epoksyharpiks, pålitelig isolasjon:Viklinger støpes og herdes med importert Huntsman (eller tilsvarende kvalitet) epoksyharpiks under vakuum, noe som eliminerer luftbobler fullstendig. Det herdede isolasjonslaget har høy mekanisk styrke, termisk støtmotstand, sprekkmotstand og fukt-/smussbeskyttelse. Delvis utladning kontrolleres under 5pC, langt bedre enn nasjonale standarder.

Sterk overbelastningskapasitet, tilpasser seg svingende belastninger:Under naturlig kjøling kan den fungere langsiktig med 10 % overbelastning; med tvungen luftkjøling (vifter installert), kan utgangskapasiteten øke til over 120 % av nominell verdi. For sesongmessige belastningstopper (f.eks. bruk av klimaanlegg om sommeren), er ingen umiddelbar kapasitetsøkning nødvendig.

Fuktsikker og forurensningsbestandig, sterk miljøtilpasningsevne:Den støpte epoksyharpiksen er glatt, tett og ikke-hygroskopisk. Selv etter nedstenging i miljøer med 100 % relativ fuktighet, kan den starte direkte ved full belastning uten forvarming. Spesielt egnet for fuktige eller korrosive miljøer som underjordiske distribusjonsrom, kystområder med høy saltsprøyting og kjemiske anlegg.

Produktfunksjoner

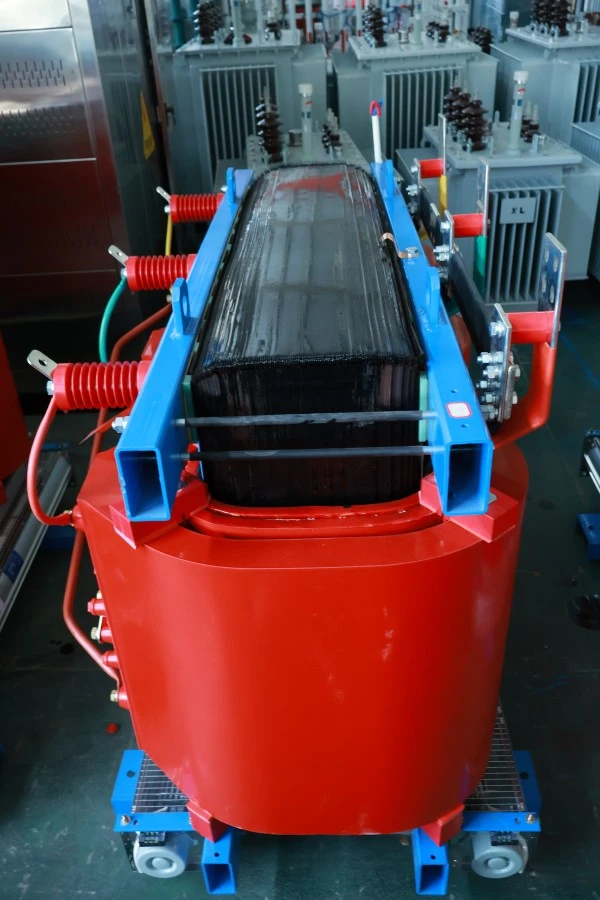

Kjernestruktur: Bruker 45° fullt gjæret step-lap lamineringsteknologi, med kjernelemmer og åk fastklemt med høystyrke bånd eller plater. Bruken av kornorientert silisiumstål med høy permeabilitet (B30R090 eller høyere kvalitet) minimerer både hysterese og virvelstrømstap.

Lavspenningsviklinger: Viklet med kobberfolie, festet i endene med harpiksenderinger. Kobberfoliebredden tilsvarer viklingshøyden, og gir jevn aksial ampere-svingfordeling og ekstremt høy motstand mot kortslutningselektromagnetiske krefter. Lagisolasjon bruker forhåndsimpregnert DMD-materiale.

Høyspenningsviklinger: Viklet i lagdelte segmenter ved bruk av klasse H emaljert rektangulær kobbertråd, med harpiksstøpt mellom hvert lag, og danner en robust glassfiberforsterket epoksyharpikskomposittisolasjon. Kraner ledes ut fra midten av viklingen for å forbedre impulsspenningsfordelingen.

Temperaturkontroll- og beskyttelsessystem: Hver fasevikling har forhåndsinnebygde PT100 platina RTDer for sanntids overvåking av temperaturovervåking. Den medfølgende intelligente temperaturkontrolleren har: digital spoletemperaturvisning, overtemperaturalarm (justerbart settpunkt), utgang for overtemperaturutkobling og automatisk viftestart/stopp (hvis tvungen luftkjøling er installert).

Kapslingsalternativer: Valgfrie IP20 (faste gjenstander), IP23 (vertikalt dryppende vann) eller IP40 (små partikler) kapslinger, laget av rustfritt stål, aluminiumslegering eller pulverlakkert kaldvalset stål. Skaftene har ventilasjonsåpninger og låste dørlåser.

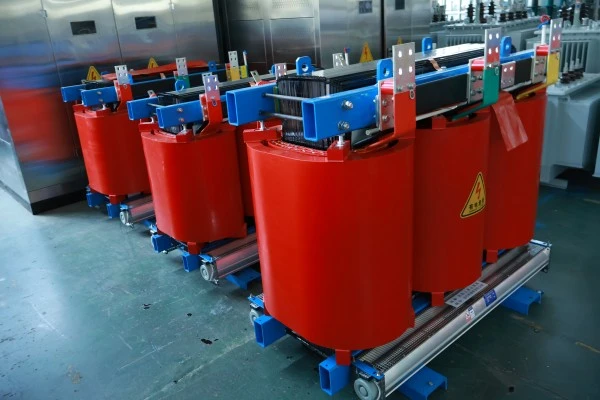

Tilkobling og installasjon: Høyspentsiden bruker silikongummi fullstendig skjermede/fullisolerende kabelterminaler eller konvensjonelle terminaler; lavspenningssiden bruker tinnbelagte kobberskinner. Transformatorbunnen er utstyrt med kanalstålbase og ruller for enkel plassering og bevegelse.

Produktapplikasjon

SCB13 Copper Winding Dry Type Power Transformer er ideell for følgende scenarier:

Høyhus og kommersielle sentre : Installert i kjeller- eller utstyrsgulvfordelingsrom, kraft for heiser, HVAC, belysning og brannsikringssystemer. Dens ikke-brennbare karakteristikk oppfyller bygningens brannforskrifter, og lav støy forstyrrer ikke beboerne i etasjen over.

Industri- og gruvebedrifter : Kraftdistribusjonssystemer i bilfabrikker, elektroniske komponentfabrikker og presisjonsmaskineringsverksteder. Helkobberviklinger tåler strømstøt fra hyppige motorstarter/stopper, og gir god spenningsstabilitet.

Fornybar energi : Trinnvis nettilkobling for distribuerte PV-kraftverk, hjelpekrafttransformatorer for vindparker, isolasjonstransformatorer for energilagringssystemer. Høy energieffektivitet reduserer kraftkonverteringstap.

Transportinfrastruktur: Transformatorer for stasjonsservice for T-banestasjoner, strømforsyninger for høyhastighets jernbanesignalbygninger, kraftdistribusjonssentre for flyplassterminaler, landstrømsystemer i havner. Fuktighetsmotstand og kortslutningsmotstand oppfyller de høye pålitelighetskravene til jernbanetransport.

Datasentre og kommunikasjonsbasestasjoner: Gir ren, stabil strøm til servere, brytere og UPS-systemer. Stillegående drift (vanligvis under 55dB) forstyrrer ikke datasenterpersonell.

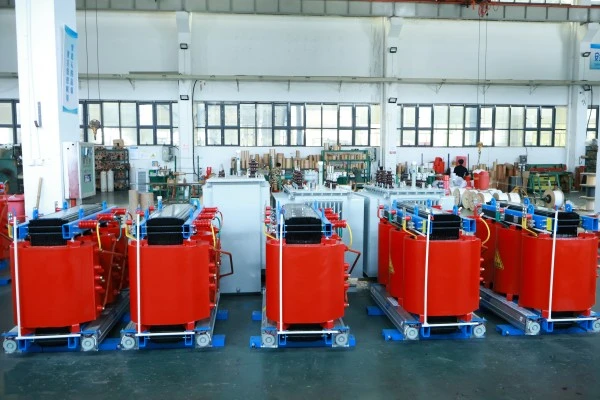

Produksjonsdetaljer

Lavspent kobberfolie viklingsprosess

Lavspenningsviklinger vikles ved bruk av kobberfolie i full bredde på spesialiserte folieviklingsmaskiner. Kobberfoliekanter er avrundet for å hindre koronautslipp. For hver omgang legges DMD forhåndsimpregnert isolasjonspapir automatisk mellom lagene, og online spenningskontroll sikrer at kobberfolien er tett viklet. Etter fullføring av viklingen plasseres hele enheten i en form for epoksyharpiksvakuumstøping, og danner en monolitisk, tomromsfri struktur. Denne prosessen forbedrer kortslutningsmotstandsevnen til lavspenningsviklinger med over 30 % sammenlignet med trådviklede strukturer.

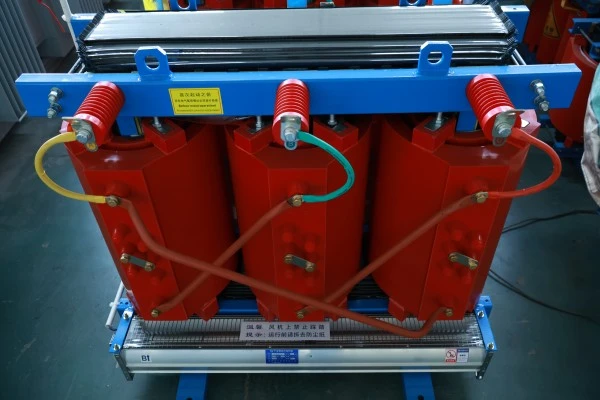

Høyspenningssegmentert lagvikling

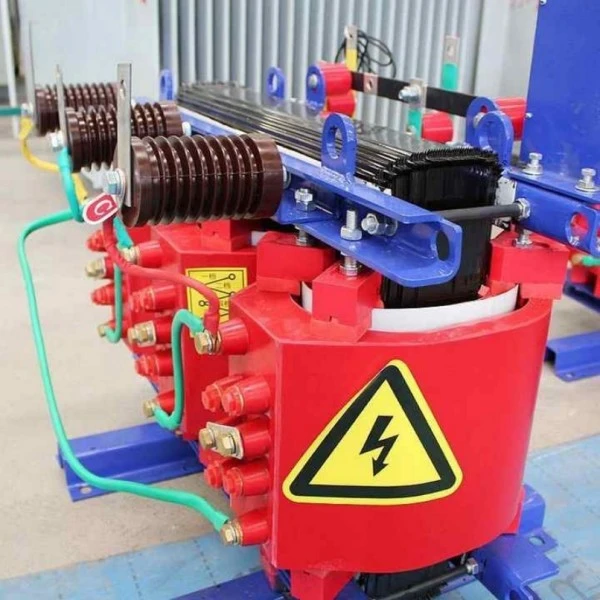

Høyspentviklinger er delt inn i 4-6 segmenter (pannekaker), med hvert segment videre delt inn i 2-4 lag. Kanaler (eller luftkanaler) mellom segmentene forbedrer varmespredningen, mens lagdeling reduserer spenningen mellom lag. Kraner er tatt fra spesifikke svinger av spesifikke segmenter og merket med ledninger i forskjellige farger. Alle koblinger bruker argonbuesveising eller kaldtrykksveising for å sikre minimal kontaktmotstand.

Kjernestøyreduksjonsbehandling

Etter at kjernelamineringen er ferdig, blir hele kjernen vakuumtrykkimpregnert med en spesialformulert støydempende isolerende lakk, som demper mikrovibrasjoner mellom silisiumstålplater og mellom plater og klemmedeler. Høytemperatur silikongummiputer er plassert mellom kjerne og viklinger, og mellom viklinger og klemmedeler. Med disse behandlingene kan støy uten belastning holdes under 55dB (for 315kVA og under), sammenlignet med summingen i et husholdningskjøleskap.

Omfattende fabrikktesting

Hver SCB13 Copper Winding Dry Type Power Transformator gjennomgår følgende tester før de forlater fabrikken: viklingsmotstandsmåling; måling av spenningsforhold og vektorgruppeverifisering; måling av kortslutningsimpedans og belastningstap; måling av ubelastet strøm og tap uten belastning; isolasjonsmotstand og dielektrisk spredningsfaktormåling; påført spenning motstå test; indusert spenning tåle test; delvis utslippsmåling. Testdata registreres automatisk og en fabrikktestrapport følger med forsendelsen.

Produktparameter (spesifikasjon)

Emballasje og ettersalg

Pakkemetode

1. Transformatorhus pakket med vanntett PE-film, kritiske områder dekket med myk beskyttende polstring.

2. Pakket i solide kryssfinerkasser i eksportkvalitet med pallebunn for håndtering av gaffeltruck.

3. Interiør i kasser fylt med ekspandert polyuretan eller honeycomb papp-demping for å forhindre transportvibrasjonsskader.

4. Tydelige markeringer på utsiden: tyngdepunkt, løftepunkter, fuktsikker, tipper ikke.

Ettersalgsservice

1. Gratis garantiperiode: 12 måneder fra forsendelsesdato.

2. Enhver feil forårsaket av design-, material- eller produksjonsfeil i løpet av garantiperioden vil bli reparert eller erstattet gratis av vårt selskap (inkludert rimelige transportkostnader).
