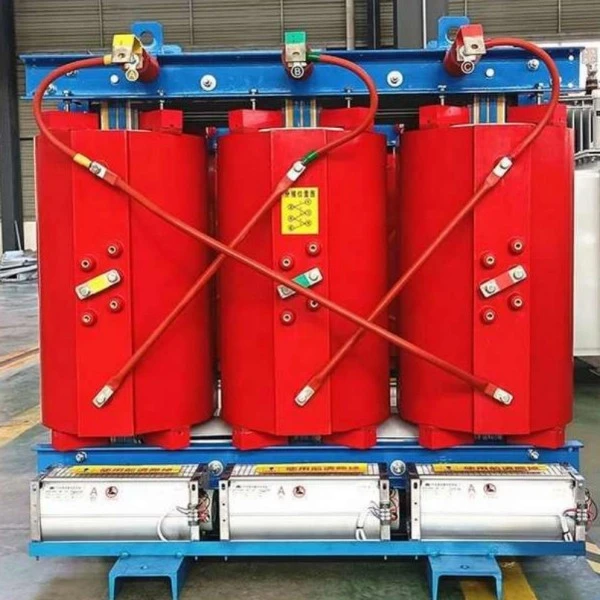

Kobberviklingspute montert tørr type transformator

Hva er dette utstyret?

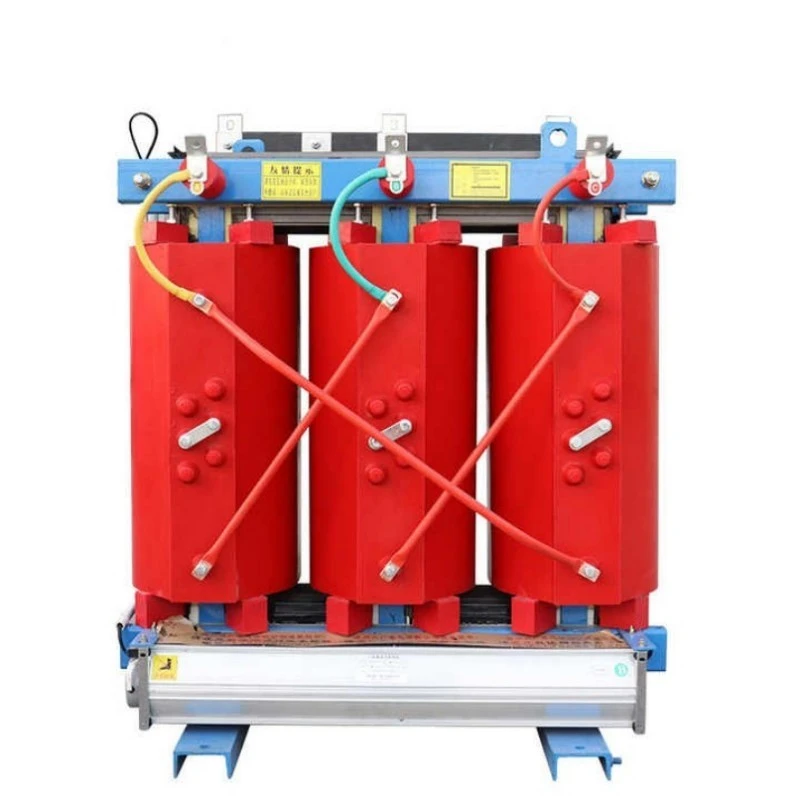

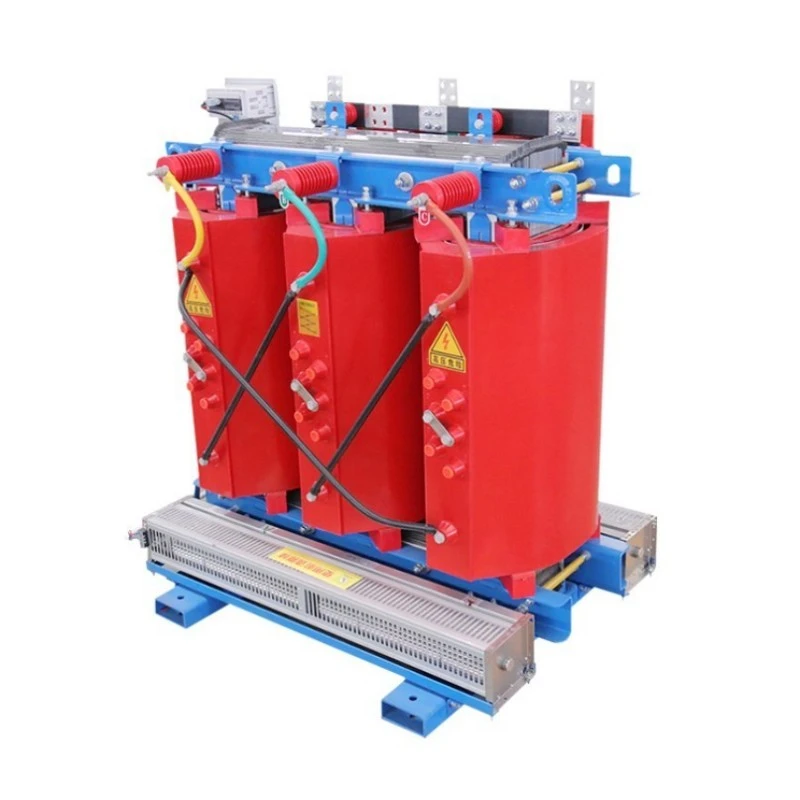

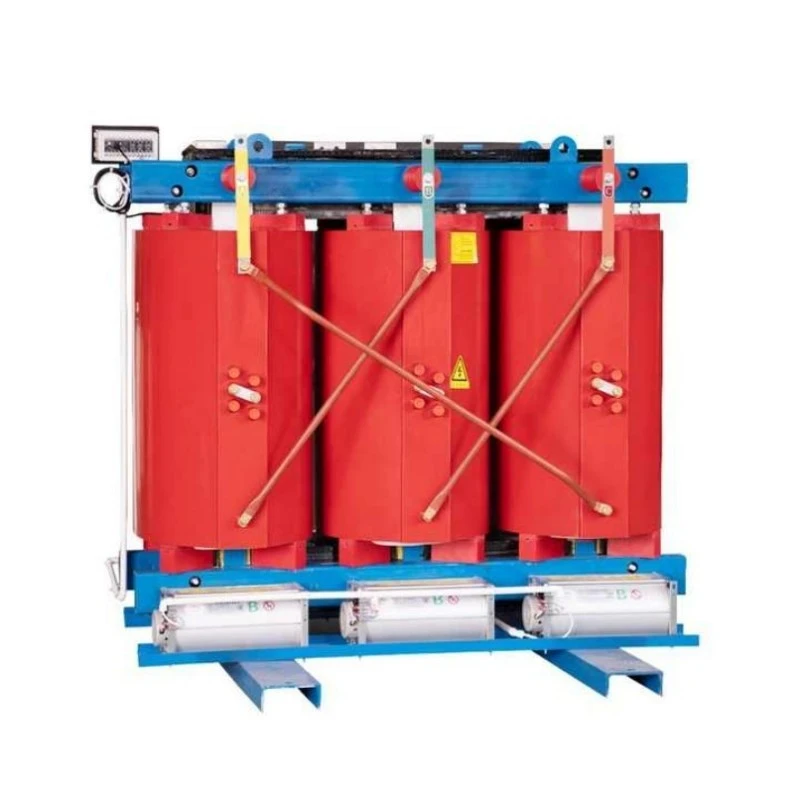

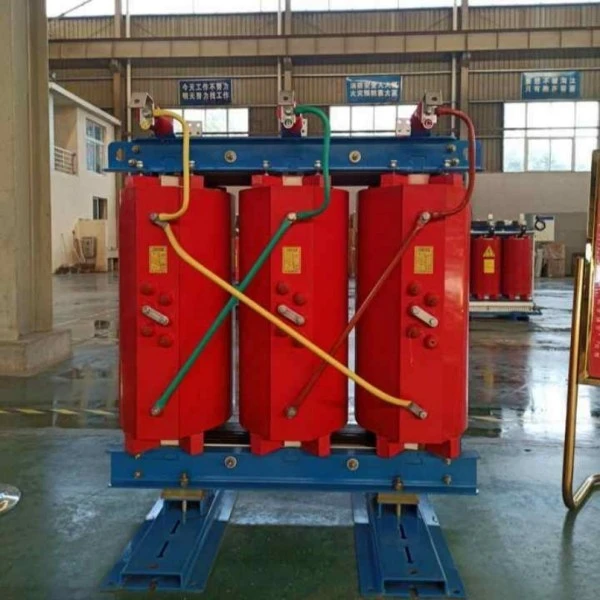

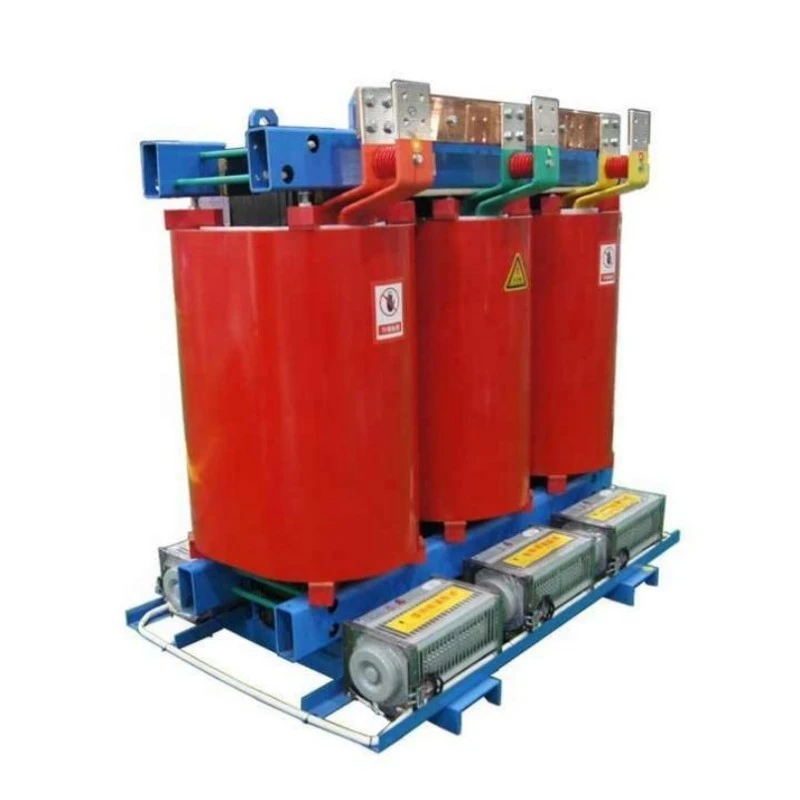

Kobberviklingsputemontert tørrtypetransformator er en trefaset, tørrtransformator i støpt harpiks spesielt designet for putemonterte utendørsinstallasjoner. Den trapper ned mellomspenning (typisk 10kV–35kV) til lavspenning (400V/380V) for sikker distribusjon til boligsamfunn, kommersielle sentre, industriparker og fornybar energiprosjekter.

I motsetning til tradisjonelleoljenedsenkede transformatorer, dette produktet bruker ingen isolerende olje. I stedet bruker den epoksyharpiks solid isolasjon kombinert med naturlig eller tvungen luftkjøling. Viklingene er utelukkende laget av kobber med høy ledningsevne, noe som sikrer lavere motstandstap, bedre overbelastningskapasitet og lengre levetid. Det putemonterte kabinettet tillater direkte installasjon på bakkenivå uten behov for en separat transformatorstasjonsbygning, noe som sparer sivile byggekostnader og plass betydelig.

Produktbeskrivelse

Lugaos kobberviklingsputemonterte tørrtypetransformator er konstruert for pålitelighet, effektivitet og sikkerhet i utendørs distribusjonsnettverk. Vurdert fra 50kVA til 2500kVA, med standardspenninger på 10kV/0,4kV (tilpasses til 6kV, 20kV eller 35kV), oppfyller denne transformatoren GB 20052-2020 nivå 2 energieffektivitetsstandarder, med noen modeller som nærmer seg nivå 1.

Viktig elektrisk ytelse inkluderer tomgangstap opptil 37 % lavere enn konvensjonelle tørrtransformatorer, belastningstap redusert med opptil 30 %, delvis utladning ≤5pC og støynivåer ≤55dB ved 1 meter. Kobberviklingene sikrer utmerket termisk ledningsevne og mekanisk styrke, og forbedrer kortslutningsmotstandsevnen betydelig.

Enheten er plassert i et værbestandig, låsbart putemontert kabinett klassifisert IP23 eller høyere, og beskytter mot regn, støv og hærverk. Et intelligent temperaturkontrollsystem med PT100-sensorer, autostartvifter, overopphetingsalarm og RS485-kommunikasjon er inkludert som standard.

Med en levetid på 30 år og minimale vedlikeholdskrav, er denne kobberviklingsputemonterte tørrtypetransformatoren det ideelle valget for verktøy, EPC-entreprenører og anleggsledere som søker en sikker, langvarig og energibesparende distribusjonsløsning.

Produktparameter (spesifikasjon)

Produktfunksjon og applikasjon

Nøkkelfunksjoner

Helkobberviklinger – Lavere motstandstap, høyere overbelastningskapasitet og bedre kortslutningsmotstand sammenlignet med aluminium.

Brannsikker og eksplosjonssikker – Epoksyharpiksstøping, selvslukkende, ingen risiko for oljelekkasje.

Padmontert design – Installasjon på bakkenivå, ingen transformatorstasjonsbygging nødvendig, sparer 40–60 % anleggskostnader.

Ultralave tap – Oppfyller GB nivå 2 energieffektivitet, reduserer de årlige strømregningene betraktelig.

Smart overvåking – PT100-sensorer, automatisk start av vifte, overopphetingsalarm/trip, RS485 til BAS.

Lav støy – ≤55dB, egnet for bolig- og kommersielle områder.

Vedlikeholdsfri – Ingen oljetesting, ingen tørking, ingen bevegelige deler.

Spørsmål og svar: Produktfunksjon forklart

Q1: Hvorfor velge en kobberviklingsputemontert tørrtypetransformator fremfor en oljenedsenket type for utendørs bruk?

A: Oljenedsenkede transformatorer utgjør brann- og lekkasjerisiko, spesielt i boligområder eller miljøsensitive områder. Transformatoren for tørr type montert med kobberviklingspute bruker ingen olje, så det er null risiko for brannspredning eller jordforurensning. I tillegg gir kobberviklingene bedre termisk ledningsevne og mekanisk styrke, noe som sikrer pålitelig drift selv under høye sommerbelastninger. Mange kommuner pålegger nå tørrtransformatorer for nye utendørsinstallasjoner på grunn av strengere brannforskrifter.

Q2: Er kobbervikling virkelig verdt ekstrakostnaden sammenlignet med aluminium?

A: Absolutt. Mens startkostnaden for en kobberviklingsputemontert tørrtypetransformator er omtrent 15–20 % høyere enn en aluminiumsviklet enhet, er den totale livssykluskostnaden betydelig lavere. Kobber har 40 % høyere ledningsevne, noe som betyr lavere belastningstap og reduserte strømregninger. Kobber har også høyere strekkfasthet, slik at transformatoren bedre tåler kortslutningskrefter. Over en 30-årig designlevetid rettferdiggjør energibesparelsen alene investeringen.

Q3: Kan denne transformatoren håndtere høy luftfuktighet og regntider, spesielt i sørlige områder?

A: Ja. Vår kobberviklingsputemonterte tørrtypetransformator bruker en vakuumstøpeprosess der epoksyharpiks fullstendig innkapsler kobberviklingene og danner et forseglet isolasjonslag. Kjernen og klemmene gjennomgår anti-korrosjonsbehandling. Med IP23-kapsling fungerer transformatoren normalt i 100 % relativ fuktighet. Det er ikke nødvendig med tørking før oppstart etter langvarig stans.

Spørsmål 4: Hva skjer hvis transformatoren overbelastes i sommertoppene?

A: Under naturlig kjøling (AN) kjører den kontinuerlig med 100 % belastning. Med tvungen luftkjøling (AF) øker kapasiteten med 40–50 %. Kobberviklingene tåler 150 % nominell belastning i 2 timer. Denne overbelastningsevnen sikrer strømkontinuitet under kritiske hendelser.

Q5: Hvor lang er garantien, og hva dekker den?

A: Standardgarantien er 12 måneder fra forsendelse, og dekker alle produksjonsfeil. En betalt servicekontrakt kan utvide garantien til 36 eller 60 måneder. Teknisk støtte er gratis hele livet.

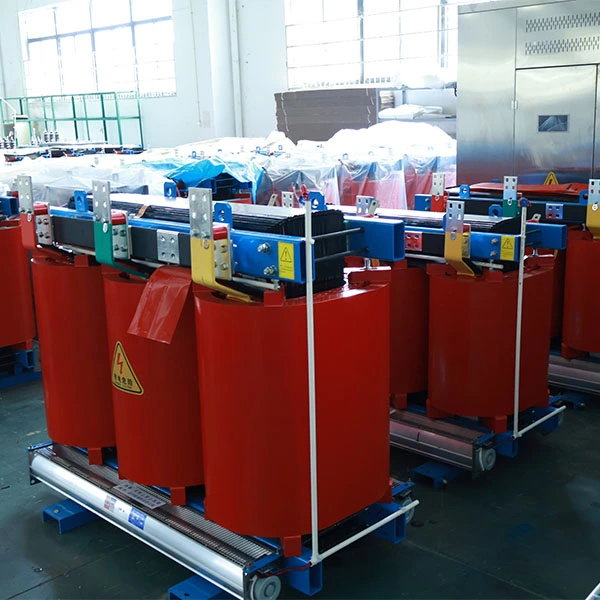

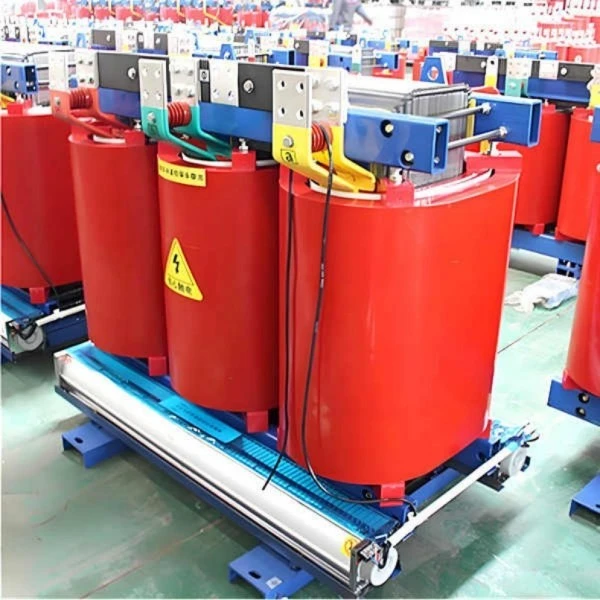

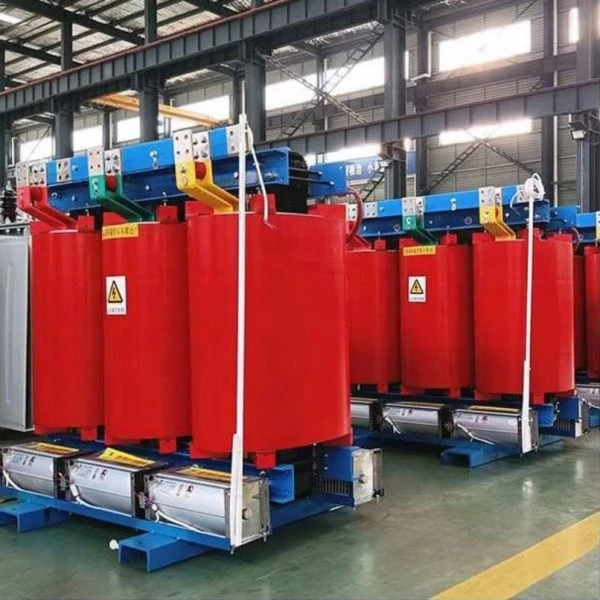

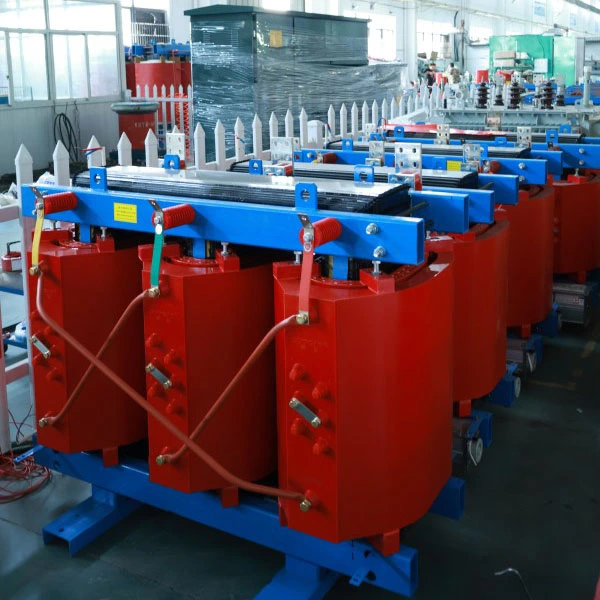

Produksjonsdetaljer

Kjernemateriale og produksjonsprosess

Kjernen i hver kobberviklingsputemontert tørrtypetransformator er konstruert ved hjelp av kaldvalset kornorientert silisiumstål med høy permeabilitet, med trinn-overlappende skjøter for å minimere tomgangsstrøm og løse tap. Kjernen er presisjonsklippet og stables automatisk for å sikre jevne magnetiske baner.

Viklestruktur – Helt kobber

Både høyspent- og lavspentviklinger bruker oksygenfrie kobberledere. Lavspenningsviklingene har en folieviklingskonfigurasjon med jevn isolasjon mellom lag, noe som i betydelig grad forbedrer kortslutningsmotstandsevnen. Kobbers overlegne varmeledningsevne hjelper også med å spre varme mer effektivt, og reduserer varmepunktstemperaturer.

Isolasjonssystem – Vakuumstøping av epoksyharpiks

Viklingene er støpt under vakuum med høyverdig epoksyharpiks, eliminerer tomrom og sikrer delvis utladning ≤5pC. Dette solide isolasjonssystemet er flammehemmende, fuktsikkert og kjemisk stabilt. Det brukes ingen isolasjonsolje, noe som gjør transformatoren trygg for innendørs og utendørs padmonterte installasjoner.

Innkapsling og padmontert design

Detransformatorer plassert i en kraftig, låsbar stålkapsling med et værbestandig pulverlakk. Standard beskyttelse er IP23 (regn- og støvbestandig), med IP34 eller IP54 valgfri for tøffe miljøer. Sokkelen er designet for direkte montering på en betongpute, med kabelinnføring nedenfra. Løfteører og jordingsklemmer er standard.

Kvalitets- og testsikring

Hver kobberviklingsputemontert tørrtypetransformator gjennomgår omfattende typetester og rutinetester før levering, inkludert:

1. Tester uten belastningstap og belastningstap

2. Kortslutningsimpedanstest

3. Indusert overspenningsmotstandstest

4. Delvis utladningsmåling (≤5pC)

5. Lynimpulstest

6. Temperaturstigningstest

7. Alle nøkkelytelsesindikatorer overstiger GB- og IEC-kravene.

Sertifiseringer

1. ISO 9001:2015 kvalitetsstyringssystem

2. CE-sertifisert

3. Skriv testrapporter fra uavhengige laboratorier
