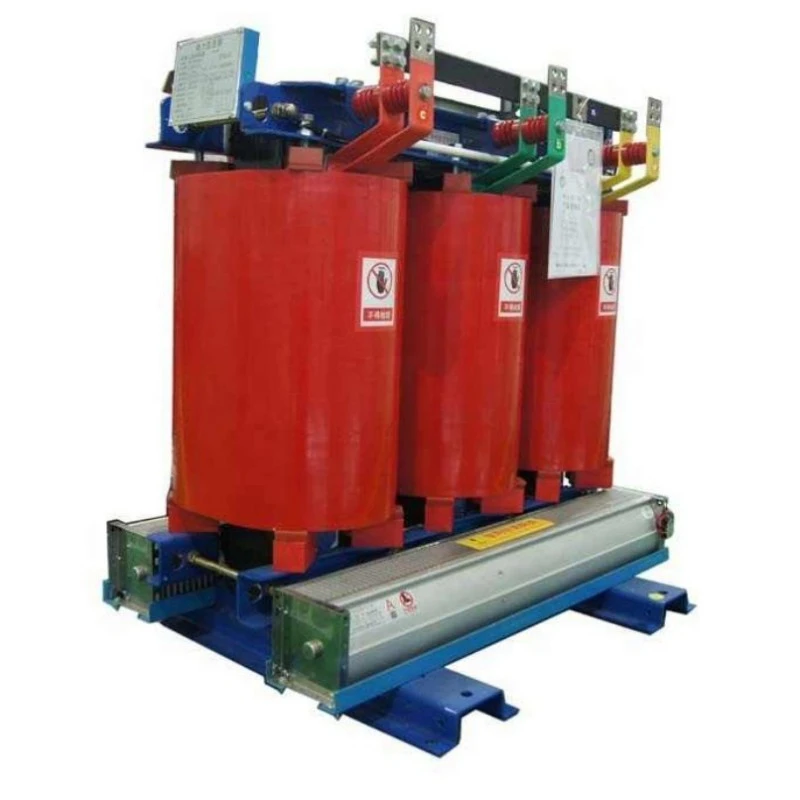

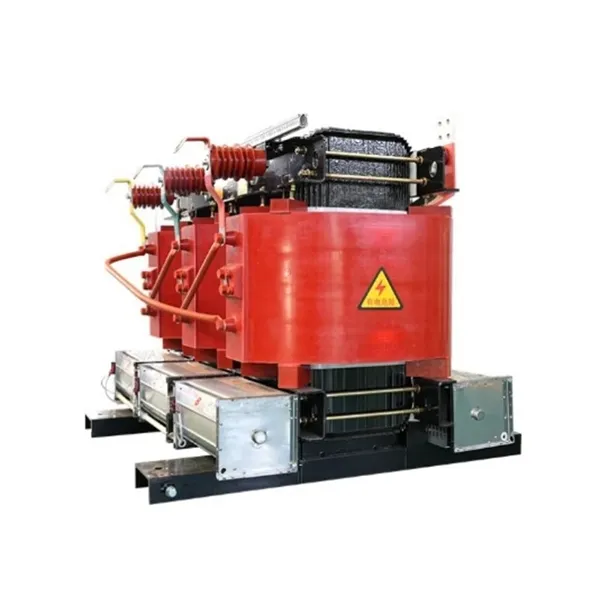

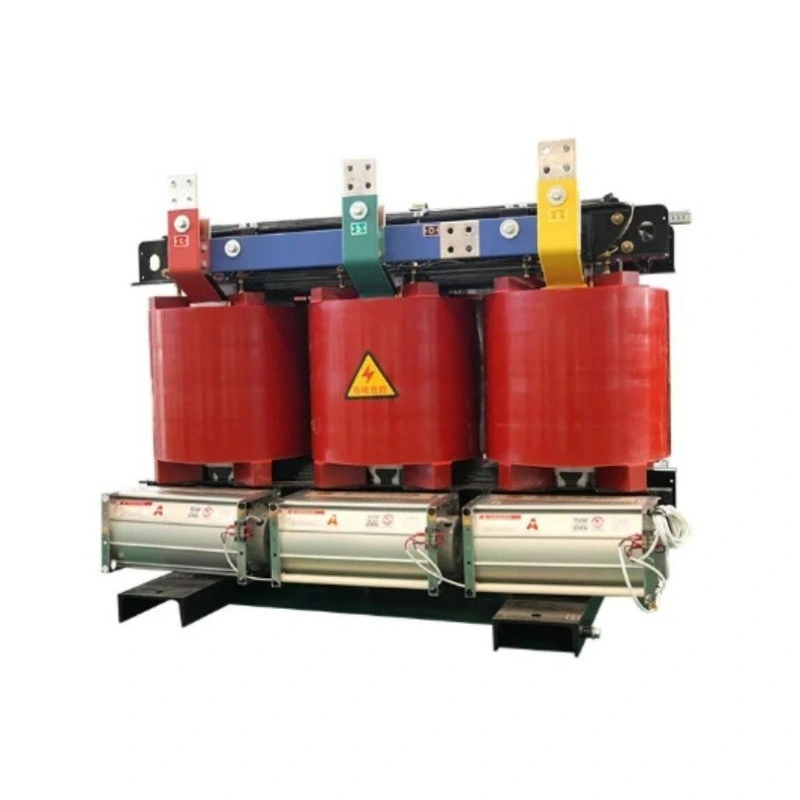

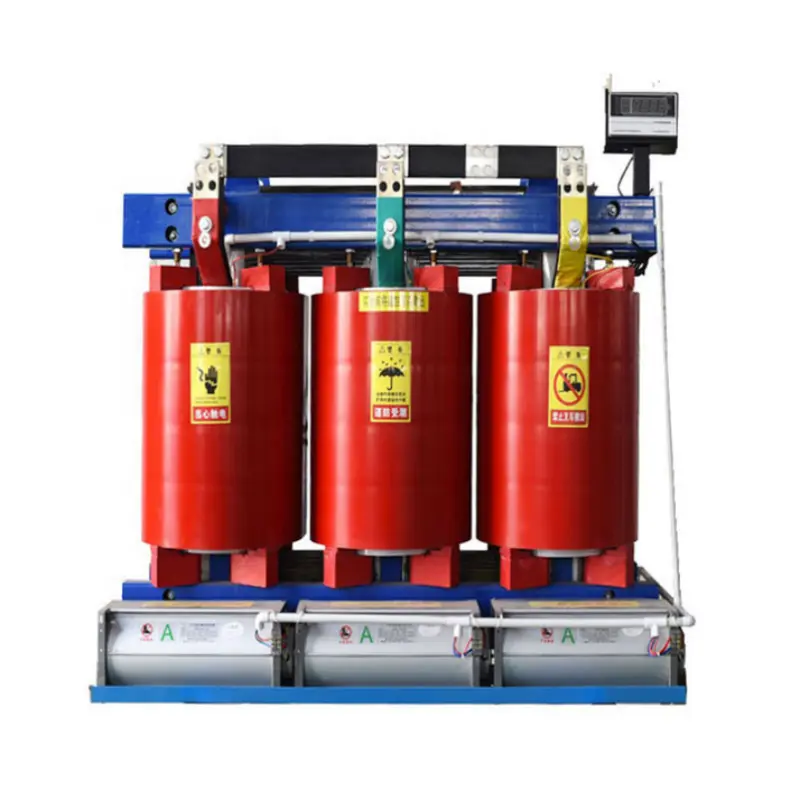

Luftkjøling Utendørs Isolasjon Tørr Type Transformator

Dette produktet er en utendørs type, isolasjonstype,tørr-type transformatorved bruk av luftkjøling (ANAN). Den er ikke avhengig av noe flytende medium for isolasjon eller varmeavledning, men bruker i stedet naturlig konveksjon eller tvungen luftkjøling for å kontrollere temperaturøkningen.

Hva gjør det?

1. Elektrisk isolasjon : Skaper en fysisk elektrisk barriere mellom primær- og sekundærviklinger, effektivt avbryter jordsløyfer, undertrykker harmoniske og filtrerer ut høyfrekvent interferens og overspenninger fra nettet, og gir "ren" strøm til sensitive belastninger.

2. Spenningstransformasjon: Øker opp eller ned vekselstrømspenningen i henhold til kravene, tilpasset strømforsyningsbehovene til forskjellig utstyr.

3. Sikkerhetsbeskyttelse: Gjennom isolasjonsdesign forhindrer personell direkte kontakt med høyspenningssiden, noe som reduserer risikoen for elektrisk støt betydelig.

4. Utendørs tilpasning: Et robust kabinett designet for IP54 eller høyere beskyttelsesklasser gjør at det tåler vind, regn, støv, saltsprut og langvarig UV-eksponering.

Kort sagt, når du trenger en sikker, ren, vedlikeholdsfri strømisolasjons- og konverteringsløsning i tøffe utendørsmiljøer, er denne luftkjøling utendørs isolasjon tørr type transformator kjerneløsningen.

Produktfordeler

Sammenlignet med tradisjonelle oljenedsenkede eller standard innendørs tørrtransformatorer, tilbyr dette produktet fem kjernefordeler:

1. Null forurensning, vedlikeholdsfri: Den oljefrie designen eliminerer fullstendig risikoen for jord- eller vannforurensning fra lekkasjer, samt vedlikeholdskostnadene og nedetiden forbundet med årlig oljetesting og utskifting. For utendørsprosjekter under strenge miljøbestemmelser er dette en avgjørende fordel.

2. Overlegen utendørs miljøtoleranse: Bruker vakuumtrykkimpregneringsprosessen (VPI) og klasse H (180°C) isolasjonssystem, kombinert med et fullstendig forseglet sveiset utendørs kabinett laget av rustfritt stål eller aluzinkstål. Fungerer stabilt i omgivelsestemperaturer fra -25°C til 50°C og relativ luftfuktighet opptil 95 %. Motstandsdyktig mot saltspray, sopp og korrosjon.

3. Ultimativ sikkerhet med elektrisk isolasjon: Forsterket isolasjon mellom primær- og sekundærviklinger oppnår en dielektrisk motstandsspenning på 3kV til 5kV (avhengig av modell). Isolerer effektivt likestrømskomponenter, tredje harmoniske og ulike overspenningspåvirkninger fra nettet, og beskytter nedstrøms presisjonsinstrumenter.

4. Naturlig luftkjøling, stillegående og pålitelig: Avhenger av luftkonveksjon for varmeavledning uten vifter (valgfritt). Driftsstøy er betydelig lavere enn oljesenkede transformatorer. Uten roterende mekaniske deler i kjernekomponentene er Mean Time Between Failures (MTBF) betydelig forbedret.

5. Høy overbelastningskapasitet, brukbar i nødstilfeller: Nødoverbelastningskapasitet på opptil 120 % for kontinuerlig drift, 150 % for kortvarig drift. Under uventede utendørs belastningstopper (f.eks. flere motorer som starter samtidig), er ingen umiddelbar kapasitetsøkning nødvendig, noe som gir verdifull tid for brukeren.

Produktfunksjoner

Kjerne : Høypermeabilitet kaldvalset kornorientert silisiumstål, trinn-overlappingsprosess, betydelig redusert tomgangstap og spennende strøm.

Viklinger : Både høy- og lavspentviklinger bruker ledere i hel kobber (aluminium valgfritt), pakket med Nomex® eller lignende aramidisolasjonspapir, behandlet via VPI vakuumimpregnering med løsemiddelfri lakk, og danner en robust, fuktbestandig, høytemperaturtolerant solid isolasjonsstruktur.

Isolasjonsstruktur: Primære og sekundære viklinger er viklet på separate spoler eller uavhengige kjerneben, med et valgfritt elektrostatisk skjold mellom dem, som minimerer koblingskapasitansen og gir utmerket høyfrekvent interferensundertrykkelse.

Beskyttende kabinett: Standard IP54-beskyttelse (støvtett, sprutsikker), IP65 valgfritt. Innkapsling laget av 2,0 mm tykt rustfritt stål eller Galvalume-stål, med et regntett tak, ventilerte lameller i rustfritt stål og låser mot lirke.

Temperaturkontrollsystem: Innebygde PTC- eller PT100 RTD-temperatursensorer, kan kobles til en smart temperaturkontroller for overtemperaturalarm, utløsningsbeskyttelse og automatisk vifteaktivering (hvis valgfrie vifter er installert).

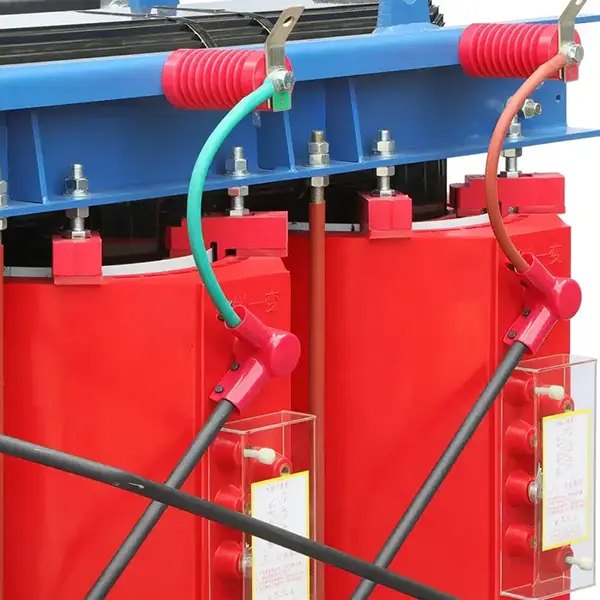

Terminaler : Utendørs høyspentkoblingsboks med silikongummitetninger og kabelgjennomføringer. Lavspenningssiden bruker tinnbelagte kobberskinner eller vanntette kontakter.

Produktapplikasjon

Denne luftkjøling utendørs isolasjon tørr type transformator er mye brukt i følgende scenarier:

Generering av fornybar energi: Isolering på lavspentsiden av PV-kraftverk og vindpark-skinnemonterte transformatorstasjoner, isolerer omformerens utgangsspenning før netttilkobling eller lokal strømforsyning.

Utendørs industrielt utstyr: Strømforsyningsisolering for oljeboreplattformer, gruveknusere med åpen gruve, landstrømsystemer i havne, tunnelboremaskiner (skjoldmaskiner), som forhindrer overspenning av nett fra å skade utstyr.

Midlertidig og nødstrøm: Generatorutgangsisolasjon for utendørsarrangementer, sportskonkurranser og katastrofehjelpssteder, gir ren strøm til lyd-, video- og kontrollutstyr.

Ladeinfrastruktur: Inngangsisolasjonstransformator for utendørs DC-hurtigladere, forhindrer harmonisk tilbakemelding inn i nettet samtidig som den beskytter lademodulene.

Smart Grid & Distribution: Stasjonsservice eller isolasjonstransformatorer i utendørs ringhovedenheter og kompakte understasjoner, som gir sikker, pålitelig strøm til automatiseringsterminaler (DTU/FTU).

Produksjonsdetaljer

VPI vakuumtrykkimpregneringsprosess

Alle viklinger er impregnert med løsemiddelfri isolerende lakk under vakuum, fjerner intern luft og lar lakken penetrere helt mellom svinger, lag og til bakken. Etter herding danner den en monolitisk "solid" struktur med termisk ledningsevne, mekanisk styrke og fuktmotstand som langt overgår standard impregneringsprosesser.

Utendørs-spesifikk koblingsboks

Lavspenningsuttaksboksen har et flammehemmende isolerende støttepanel, med god elektrisk klaring (>20 mm) mellom kobbersamleskinner. Kabelinnføringer bruker flerforseglede pakninger og kabelgjennomføringer, kompatible med forskjellige pansrede eller gummibelagte kabler, og hindrer fuktighet å trenge inn langs kabelen inn i boksen.

Kraftig kabinett i rustfritt stål

Kapslingen er produsert ved hjelp av laserskjæring, CNC-bøying og robotsveising, med alle sømmer kontinuerlig forseglet. Dører har trepunkts låsehåndtak og værbestandige tetningspakninger. Toppdekselet er utformet som et vinklet regnskjold og inkluderer løfteøyebolter for praktisk utendørs heising.

Pakking, levering og ettersalg

Pakkemetode

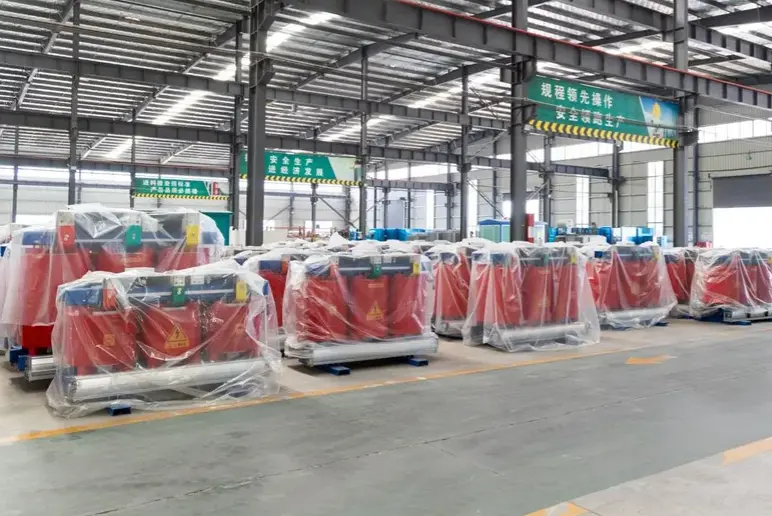

1. Transformatorhus pakket med fuktsikker PE-film, tørkemiddel plassert på innsiden.

2. Pakket i kraftige trekasser eller fumigasjonsfrie kryssfinerbokser (oppfyller eksportstandarder), omgitt av skum med høy tetthet eller luftfylte poser for demping.

3. Etiketter som "Fuktsikker", "Skjør" og "Denne vei opp" festet på utsiden av esken.

Leveringsmetode

1. Innenriks: Dedikert logistikkbil (små kapasiteter kan sendes via Deppon/SF Express tunge varer).

2. Eksport: Ordninger for sjø-, jernbane- eller luftfrakt, inkludert tolldokumentasjon.

Ettersalgsservice

1. Garantiperiode: 12 måneder fra datoen for mottak.

2. Gratis reparasjon eller erstatning for produksjonsfeil i garantiperioden.

Ofte stilte spørsmål (Q&A)

Q1: Er ikke denne luftkjøling utendørs isolasjon tørr type transformator mer utsatt for overoppheting og utbrenning sammenlignet med en vanlig oljenedsenket transformator?

A: Snarere motsatt. Selv om luft har lavere varmeledningsevne enn olje, bruker produktet vårt klasse H-isolasjon (vurdert til 180°C) og VPI-vakuumimpregneringsprosessen. Varme fra viklingene ledes effektivt bort og spres gjennom kabinettet. For samme kapasitet har designen vår en større temperaturøkningsmargin, noe som gjør det mindre sannsynlig at den lider av utbrenningsfeil forårsaket av oljelekkasje og påfølgende lave oljenivåer i tradisjonelle enheter. VårLuftkjøling Utendørs Isolasjon Tørr Type Transformatoropererer med varmepunktstemperaturer godt under isolasjonsgrensen selv ved full belastning i 40°C utendørsforhold.

Spørsmål 2: På regnværsdager utendørs, vil ikke regnvann komme inn gjennom kjøleventilene og forårsake kortslutning inne?

A: Nei. Vår kapslingsbeskyttelsesklassifisering er IP54. Lamellene har en intern kanal i labyrint-stil og metallnettingsskjerm. Tester viser at selv med direkte spray fra fronten med en nedbørsintensitet på 10 mm per minutt, forblir interiøret helt tørt. Alle kabelinngangsporter bruker eksplosjonsverdige forseglede glands, som fullstendig blokkerer enhver vei for fuktinntrengning.
