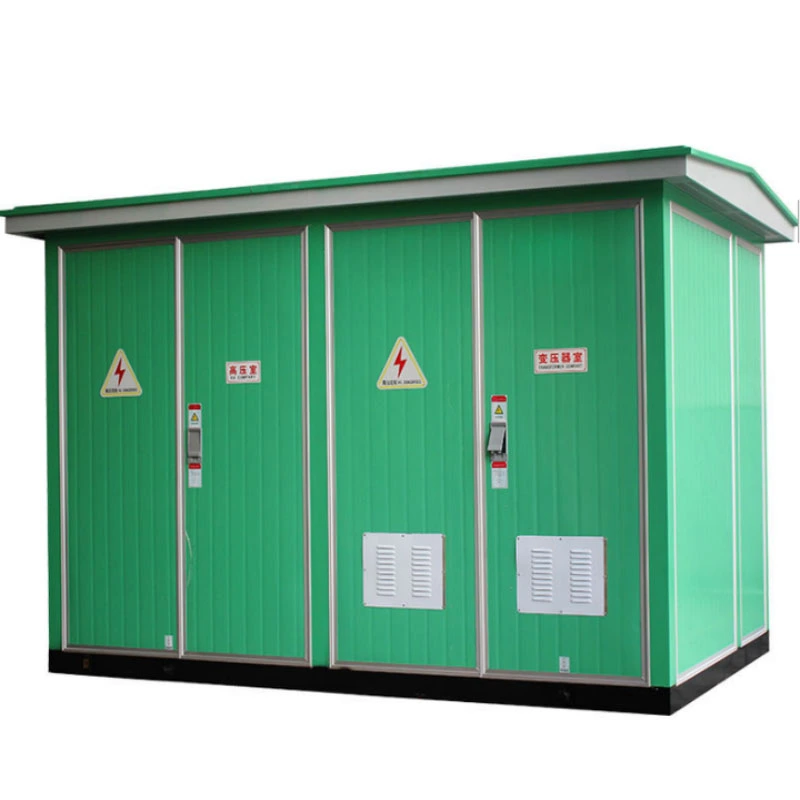

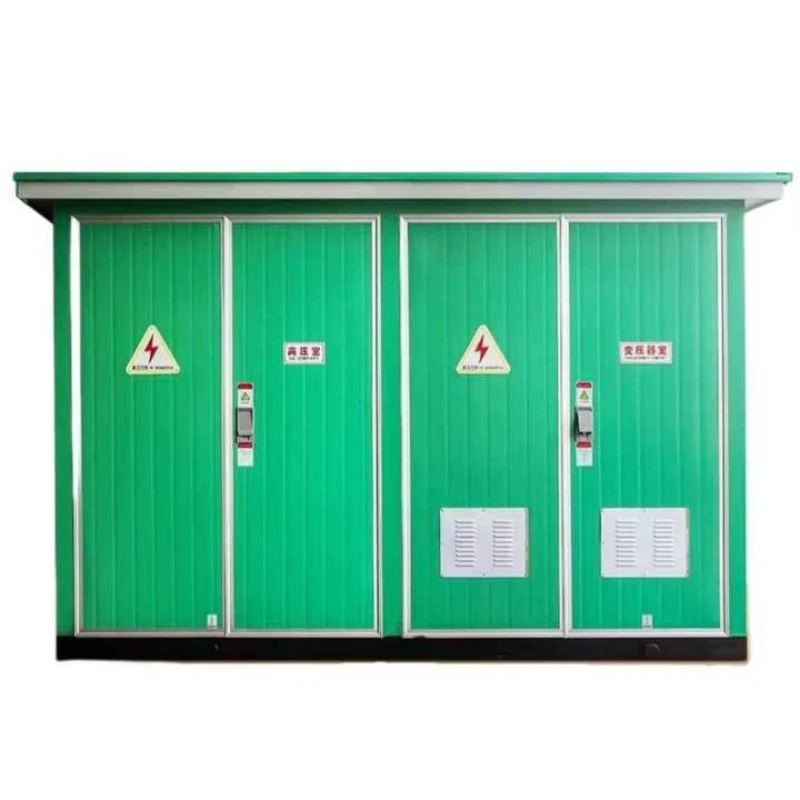

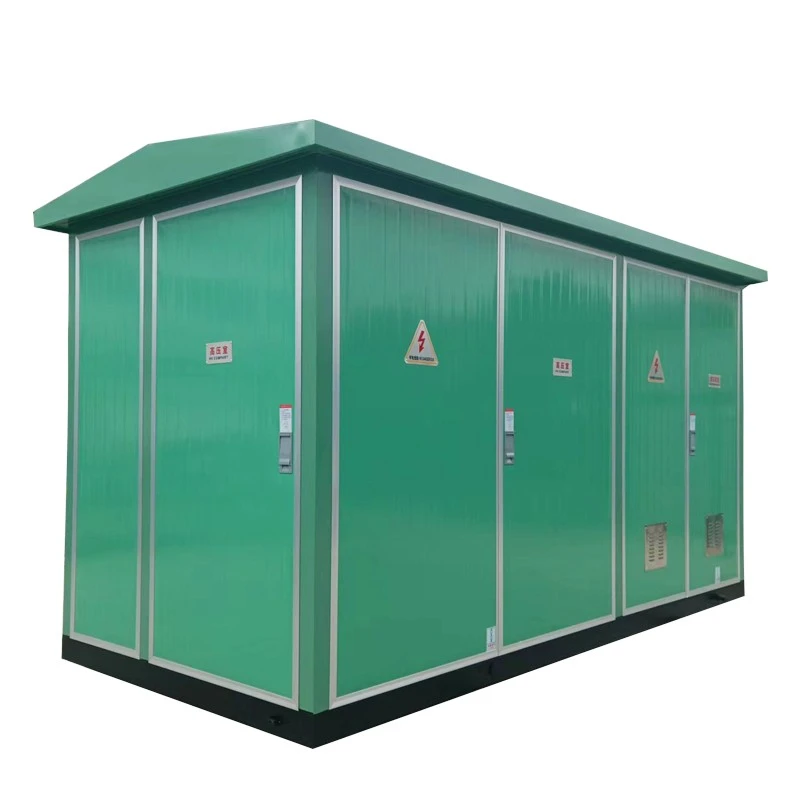

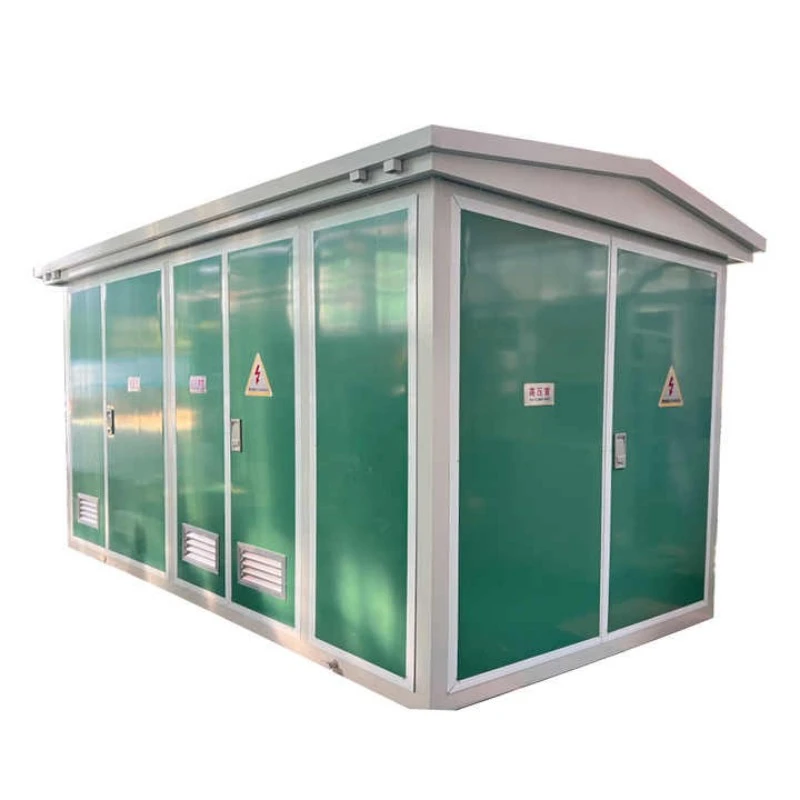

Intelligent prefabrikkert utendørs boks-type understasjon

Hva er dette utstyret?

YB-24 Intelligent Prefabrikkert Outdoor Box-Type understasjon er en fabrikkmontert, kompakt kraftfordelingsenhet som integrererhøyspent koblingsanlegg, en krafttransformator og lavspentdistribusjonsutstyr til et enkelt værbestandig kabinett. Den tilhører familien av prefabrikkerte transformatorstasjoner, også kjent som "kompakte transformatorstasjoner" eller "pakkede transformatorstasjoner."

Modellkodeoversikt:

YB — Prefabrikkert understasjon av bokstype

24 — Designseriekode, som representerer intelligent kontroll og modulær konfigurasjon

Hva gjør det?

Kjernefunksjonen til dette utstyret er å motta høyspent elektrisk energi (typisk 10kV eller 35kV), trappe den ned til lavspenning (400V/380V) gjennom en integrert transformator, og distribuere det trygt til sluttbrukerbelastninger som boligsamfunn, kommersielle torg, fabrikker eller EV-ladestasjoner.

I motsetning til tradisjonelle sivilbygde transformatorstasjoner, krever ikke YB-24 montering på stedet av individuelle komponenter. Den er ferdig kablet, forhåndstestet og sendt som en enkelt enhet. Den bruker en oljefri tørrtype eller biologisk nedbrytbar oljefylt transformator (valgfritt) og er avhengig av naturlig eller tvungen luftkjøling. Det intelligente kontrollsystemet muliggjør ekstern datainnsamling, feilalarm og automatisk veksling, noe som gjør den ideell for smarte nettapplikasjoner.

Produktfordeler

YB-24 Intelligent Prefabrikkert Outdoor Box-Type understasjon gir klare fordeler i forhold til tradisjonelle understasjoner:

1. Plassbesparende og rask installasjon

Opptar bare 40 % av fotavtrykket til en konvensjonell sivil transformatorstasjon

Kan monteres på en enkel betongpute innen 2-3 dager

Ikke behov for separate utstyrsrom eller ventilasjonssjakter

2. Høy intelligens

Standard utstyrt med RTU (Remote Terminal Unit)

Støtter 4G/5G eller fiberkommunikasjon

Sanntidsovervåking av spenning, strøm, effektfaktor, temperatur og dørstatus

Fjernutkobling/lukking og parameterjustering

3. Sikkerhet og miljøvern

Oljefri design valgfri (tørr-type transformator)

Lysbuebestandig høyspenningsrom

IP54 beskyttelsesgrad forhindrer inntrengning av støv og vann

Kabelinnføring fra bunnen, eliminerer utsatte strømførende deler

4. Kostnadseffektiv livssyklus

30–40 % lavere initialinvestering enn sivile transformatorstasjoner

60 % reduksjon i anleggskostnader

Lavere vedlikeholdskostnader på grunn av utskifting av modulære komponenter

5. Tilpasningsevne til tøffe miljøer

Driftstemperaturområde: -25°C til +55°C

Anti-korrosjonsbelegg for kyst- eller industriområder

Internt varmesystem valgfritt for kalde områder

Produktfunksjon

Produktapplikasjon

YB-24 Intelligent Prefabrikkert Outdoor Box-Type understasjon er egnet for et bredt spekter av scenarier der rask distribusjon, lite fotavtrykk og intelligent drift er nødvendig.

Produksjonsdetaljer

1. Produksjon av kabinett

CNC-stansing, bøying og sveising for høy presisjon

Dobbeltlags pulverlakk (sinkrik grunning + polyester toppstrøk) ≥80μm

Saltspraytest ≥500 timer

Tak med 5° helling for å hindre vannsamling

2. Intern layout

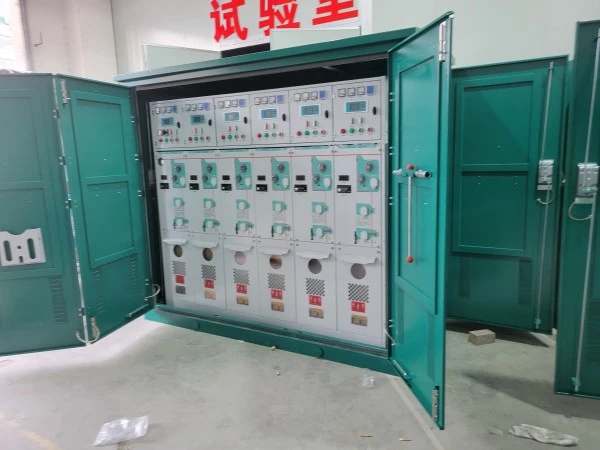

HV-rom: SF6-ringhovedenhet eller lastbryter, lynavleder, høyspenningssikring

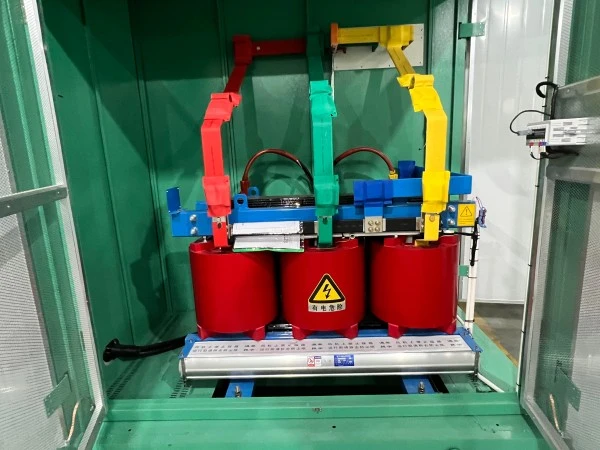

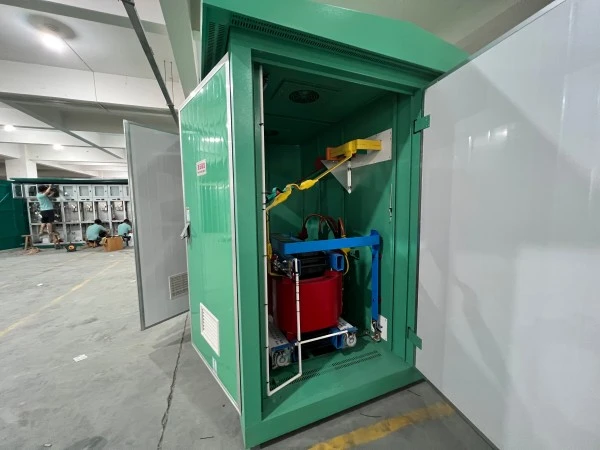

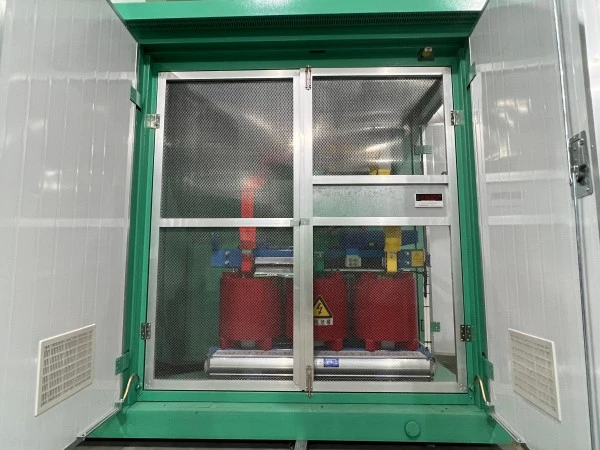

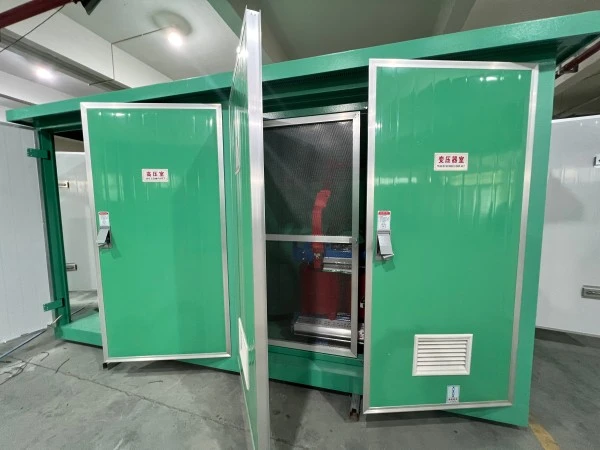

Transformatorrom: Transformator montert på ruller, avtagbart frontpanel for enkelt vedlikehold

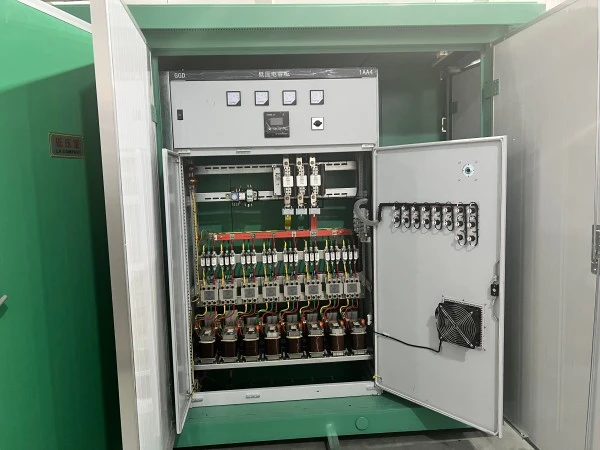

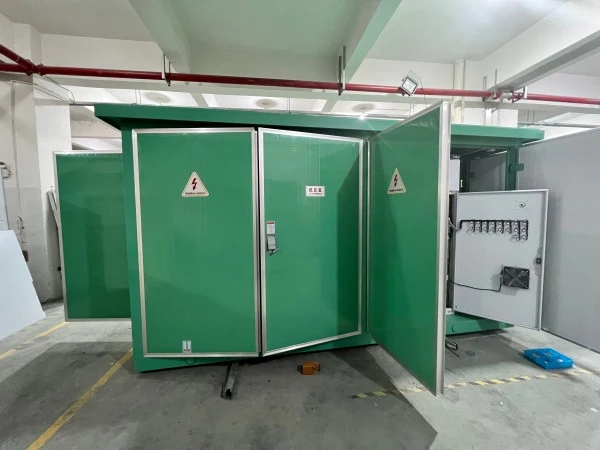

LV-rom: Hovedbryter, grenbrytere, automatisk kondensatorbank, intelligent overvåkingsterminal

Alle rom atskilt av brannsikre metallskillevegger (klasse A)

3. Intelligent systemdetaljer

Temperaturovervåking: PT100-sensorer på transformatorviklinger og innvendig skap

Dørstatus: Magnetisk kontaktbryter med alarm til sky

Energimåling: Klasse 1 eller 0,5S toveismåler

Fjernkontroll: Støtter IEC 60870-5-101/104, DNP3.0

Lokal kontroll: Passordbeskyttet HMI med hendelseslogging

4. Kabelinnføring og jording

Bunnkabelinnføring med gummigjennomføringer (IP54-klassifisering opprettholdes)

Dedikert kobberjordingsskinne (40×4mm) i alle rom

Jordingsmotstand ≤4Ω

5. Kvalitetstesting før levering

Strømfrekvensspenningsmotstandstest (35kV for HV-siden, 2,5kV for LV-siden)

Transformatoromdreiningsforhold og test av ubelastet tap

Intelligent systemkommunikasjonstest (30 min kontinuerlig ping)

Regntest (simulert 10 mm/min i 1 time)

Emballasje og ettersalgsservice

Emballasje

Hele enheten pakket inn i strekkfilm + bølgepapphjørner

Trepallbunn med gaffeltruckspor

Tørkemiddelposer inne i kabinettet for å forhindre fuktighet under frakt

Alle utvendige åpninger forseglet med vanntett tape

Forpliktelse til ettersalgsservice

Garantiperiode: 12 måneder fra forsendelsesdato (kan utvides til 24 eller 36 måneder med betalt servicekontrakt)

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Er YB-24 Intelligent Prefabrikkert Outdoor Box-Type understasjon egnet for kystområder med høy saltholdighet?

A: Ja. Standardkapslingen bruker anti-korrosjonspulverlakk med en tykkelse ≥80μm og består en 500-timers saltspraytest. For svært korrosive miljøer (f.eks. havner, kjemiske anlegg), tilbyr vi rustfritt stål 304/316 kapslinger og ekstra belegg på innvendige samleskinner.

Spørsmål 2: Kan transformatoren skiftes uten å erstatte hele transformatorstasjonen?

A: Ja. Transformatorrommet er utformet med avtakbare sidepaneler og rulleskinner. Transformatoren kan trekkes ut fra forsiden eller siden, og en erstatningsenhet kan settes inn uten å forstyrre HV- eller LV-avdelingene. Denne modulariteten er en nøkkelfunksjon i YB-24-designen.

Q3: Støtter det intelligente systemet tilkobling til et tredjeparts SCADA-system?

A: Ja. Standardkontrolleren støtter Modbus RTU over RS485 og Modbus TCP over Ethernet. Den kan også konfigureres for IEC 60870-5-101/104 eller DNP3.0-protokoller. Vi leverer et komplett registerkart for systemintegrasjon.

Spørsmål 4: Er YB-24 tillatt å plassere i nærheten av boligbygg med hensyn til støygrenser?

A: Ja. Med en transformator av tørr type er støynivået ≤55dB ved 1 meter, som oppfyller boliggrensene. For oljenedsenkede transformatorer legger vi til vibrasjonsdempende puter og et akustisk kabinett inne i transformatorrommet, noe som reduserer støy til ≤48dB.

Q5: Hva er standard leveringstid?

A: For standardkonfigurasjoner (800kVA eller lavere, IP54, stålkapsling, med ringhovedenhet), er leveringen 15---20 virkedager etter ordrebekreftelse. Tilpassede prosjekter (rustfritt stål, spesialfarge, ekstra høyde for luftledningsinngang) krever 25---30 arbeidsdager.

Q6: Hvilke transformatortyper er tilgjengelige for YB-24?

A: YB-24 kan konfigureres medoljenedsenkede transformatorerslik som S13/S20 eller epoksyharpiksstøpte tørrtransformatorer som SCB13/SCB14, avhengig av prosjektkrav, installasjonsmiljø, brannsikkerhetskrav og lokale standarder.
