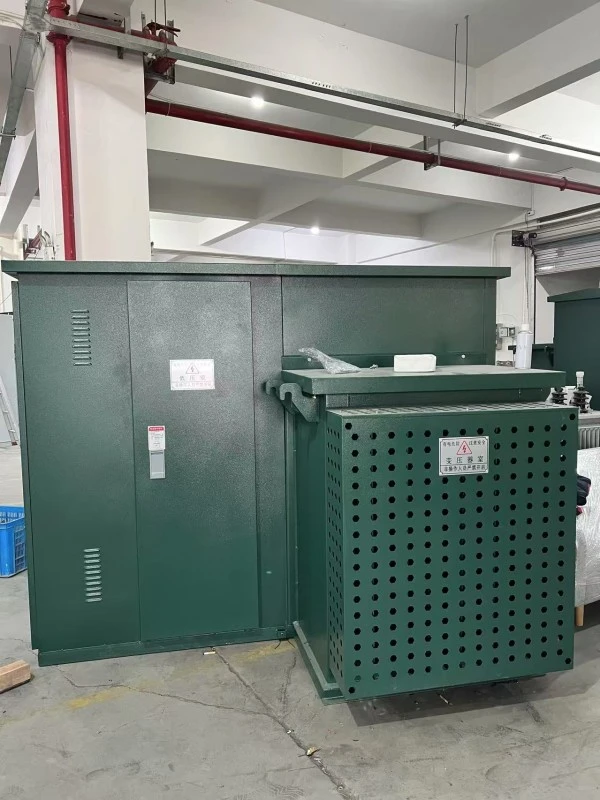

Transformator oljeisolasjon Boks-type Kompakt amerikansk understasjon

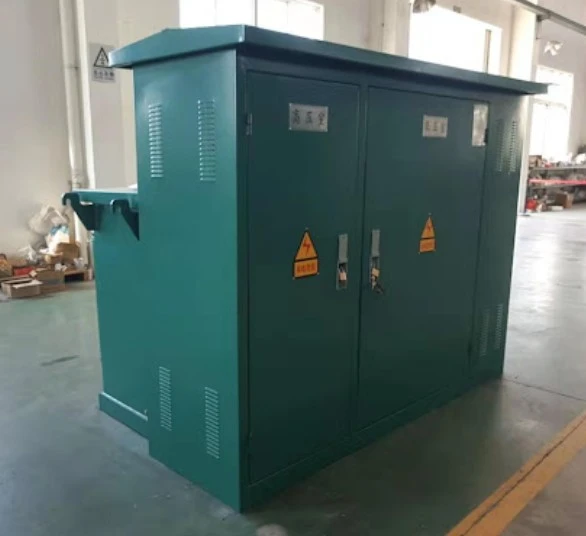

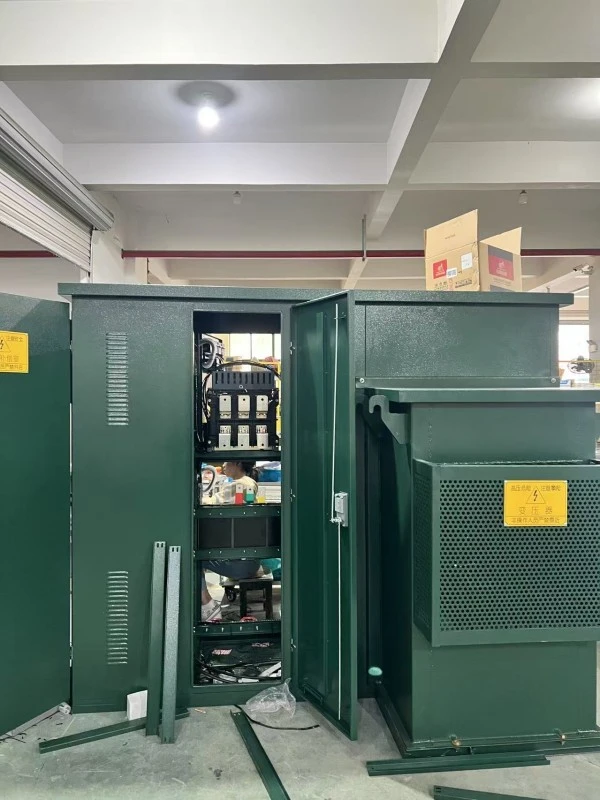

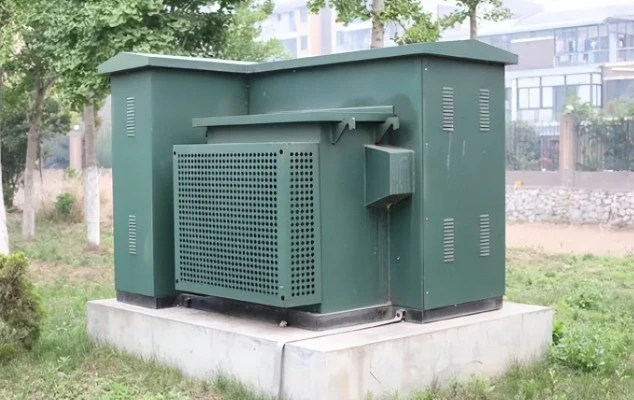

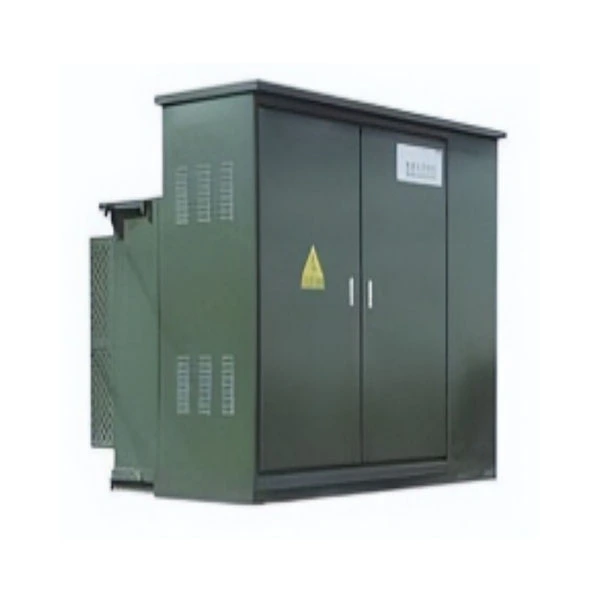

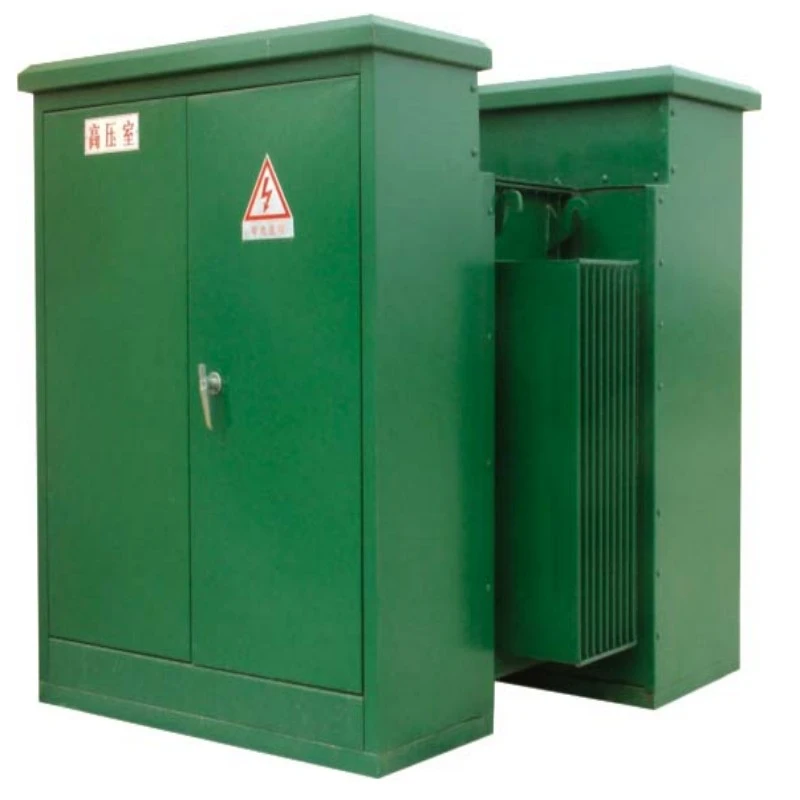

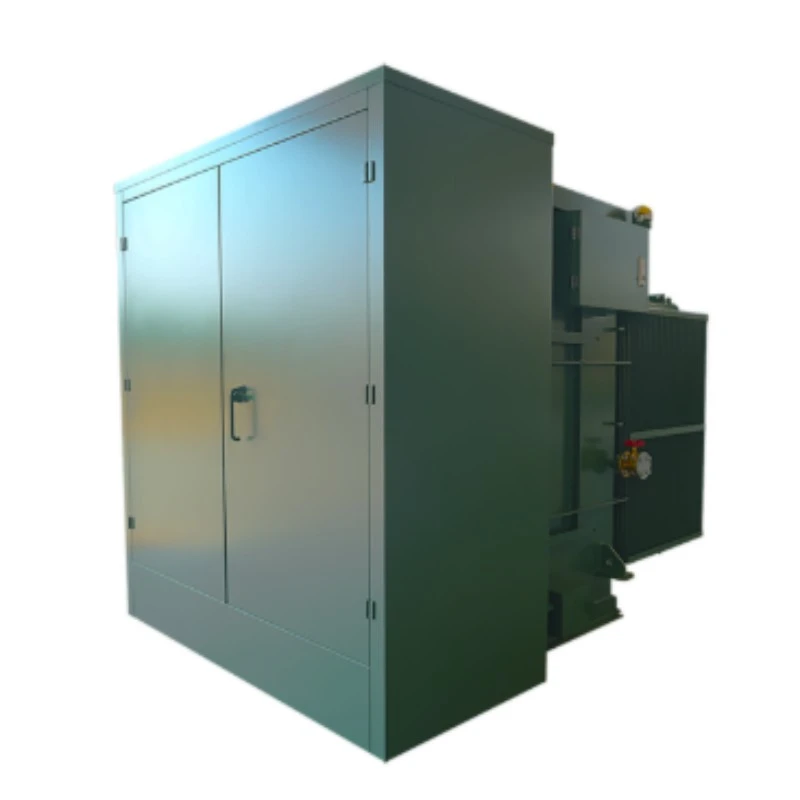

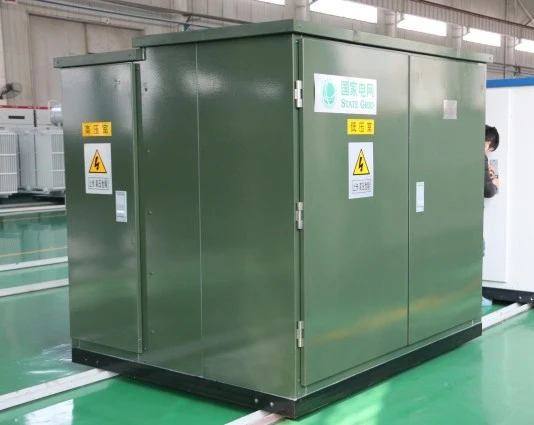

Transformator oljeisolasjon Box-Type Compact American type understasjon er en fullt integrert, prefabrikkert strømfordelingsløsning. Per definisjon er det en kompakt, glidemontert enhet som kombinerer enhøyspent koblingsanlegg, en oljenedsenket krafttransformator og lavspentdistribusjonspaneler i en enkelt, forseglet metallkapsling.

Hva det er:

I motsetning til tradisjonelle transformatorstasjoner i europeisk stil som skiller komponenter, er detteEnhet av amerikansk typebruker transformatoroljen både som en elektrisk isolator og et kjølemedium. Transformatortanken er strukturelt integrert med kabinettet, og skaper en enhetlig "boks-type" formfaktor.

Hva den gjør:

Denne transformatorstasjonen er designet for å transformere høyspent primærelektrisitet (typisk 12kV til 36kV) til lavspent brukbar kraft (208V til 480V). Den utfører tre kritiske funksjoner:

1. Spenning Step-Down: Reduserer mellomspenning til bruksspenninger.

2. Beskyttelse: Huser sikringer og brytere for å beskytte nedstrøms nett mot feil.

3. Distribusjon: Administrerer og distribuerer kraft til boligsamfunn, kommersielle sentre eller industrianlegg.

Transformator oljeisolasjon Box-Type kompakt amerikansk understasjon utmerker seg i miljøer hvor plassen er begrenset, men påliteligheten ikke kan kompromisses. Det eliminerer behovet for en separat inngjerdet hage eller et betonghvelv, ettersom alle strømførende deler er fullstendig lukket.

Produktparameter (spesifikasjon)

Produktfunksjon og applikasjon

Spørsmål 1: Hva skiller transformatoroljeisolasjonen Box-Type Compact American type understasjon fra en standard putemontert transformator?

A1: Forskjellen ligger i integrasjon. En standard putemontert transformator er bare en transformator. Vår Box-Type Compact American type understasjon inkluderer et høyspenningsrom med lastbrytere og sikringer, pluss et lavspenningsbryterpanel. Det er en "transformatorstasjon i en boks", mens en standardenhet ganske enkelt er en transformator. Oljeisolasjonen gir også overlegen lysbueslukkingsevne ved feil.

Q2: Hvordan gagner oljeisolasjonen min drift i ekstreme klimaer?

A2: Transformatorolje har høyere dielektrisk styrke enn luft og betydelig bedre varmeledningsevne. I varmt klima (opptil 50°C) absorberer oljen varme fra kjernen og spolene, og sprer den gjennom de korrugerte tankveggene. I kaldt klima opprettholder oljen stabil viskositet, og forhindrer indre buedannelse. Dette gjør Transformer oljeisolasjon Box-Type kompakt amerikansk understasjon ideell for ørkener, kystområder og snødekte fjelloverganger.

Q4: Kan jeg tilpasse lavspentutgangskonfigurasjonen?

A4: Ja. Vi tilbyr konfigurerbare lavspentpaneler med 2 til 8 veier, inkludert MCCB (Molded Case Circuit Breaker)-utganger. Du kan også legge til målerom, lynavledere og kondensatorer for automatisk effektfaktorkorrigering.

Applikasjonsscenarier

1. Boliginndelinger: Driver underjordiske tilførselsnettverk for boligkomplekser.

2. Vind- og solfarmer: Øker generatorspenningen eller trapper ned nettspenningen for hjelpestrøm.

3. EV Ladestasjoner: Gir dedikert 480V-3 fase strøm for raske DC-ladere.

4. Industriparker: Fungerer som en midlertidig eller permanent kompakt transformatorstasjon for byggekraft.

5. Byfornyelsesprosjekter: Erstatter gamle transformatorer av hvelvtype der flom er en risiko.

Produksjonsdetaljer og konkurransefordeler

Detaljerte komponenter:

● Tankkonstruksjon: Tanken vår bruker 2,5 mm – 3,0 mm kaldvalset stål (konkurrenter bruker ofte 1,5 mm). De korrugerte finnene er robotsveiset for 100 % forebygging av oljelekkasje.

● Kjerne og viklinger: Vi bruker kornorientert silisiumstål med høy permeabilitet (M4-kvalitet). Kobberviklingene (ikke aluminium) er fullstendig utglødd for å redusere hysterese tap.

● Oljekvalitet: Vi fyller med hemmet transformatorolje (IEC 60296 standard) med en gjennomslagsspenning >60kV. Valgfritt: Naturlig ester (vegetabilsk olje) for biologisk nedbrytbare krav.

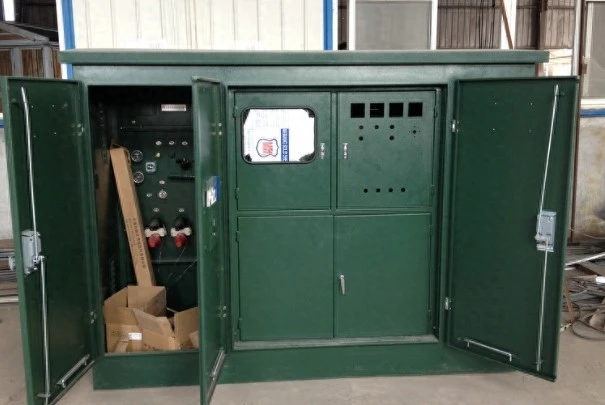

● HV-bryter: Inkluderer en 4-posisjons lastbryter (lukket/åpen/jordet/tilkoblet) med synlige pauseindikatorer.

● Malingssystem: 5-trinns forbehandling + sinkrik epoksygrunning + polyester toppstrøk. Saltspraytestet i 500+ timer.

Produksjonsfordeler vs. konkurrenter:

Ofte stilte spørsmål

Q1: Transformator oljeisolasjon Box-Type Compact amerikansk transformatorstasjon ankom med lavt oljetrykk. Lekker det?

A: Nei. Vi sender enheter med et lite nitrogenteppe for å forhindre oksidasjon. Trykkmåleren kan vise null. Etter å ha fylt med fersk olje til nivåindikatoren (ca. 5-10 cm over kjernen), la den stå i 6 timer. Hvis nivået synker igjen innen 24 timer, kontakt oss for en tetningskontroll.

Spørsmål 4: Leverer du reservedeler til transformatoroljeisolasjonen Box-Type Compact American type understasjon?

A: Ja. Vi lagerfører høyspenningssikringer (bay-o-net-stil), lavspenningsbrytere, oljenivåmålere, trykkavlastningsventiler og pakningssett i 10+ år. Bestill eventuelle reservedeler via vår nettportal for 48-timers forsendelse.

Q5: Hvordan tester jeg oljekvaliteten etter 2 års drift?

A: Bruk en oljedielektrisk styrketester (ASTM D877). Ta en prøve fra bunnavløpsventilen. Den dielektriske styrken bør være >30kV. Hvis den faller under 20kV, filtrer oljen eller skift den ut. Vi anbefaler årlig analyse av oppløst gass (DGA) for enheter over 1000kVA.

Spørsmål 6: Er transformatoroljeisolasjonen Box-Type Compact amerikansk understasjon kompatibel med smart grid-systemer?

A: Absolutt. Valgfrie tillegg inkluderer: 4G/5G fjernovervåkingsenheter (oljetemperatur, trykk, belastningsstrøm) og RS485/Modbus RTU-porter. Du kan integrere den direkte i ditt SCADA-system.

Ettersalgsservice

Garantiperiode: 12 måneder fra idriftsettelsesdatoen eller 14 måneder fra leveringsdatoen (avhengig av hva som kommer først).

Dekning: Alle produksjonsfeil inkludert kjernesvikt, viklingskortslutninger, oljelekkasjer fra sveiser ogkoblingsutstyrmekanisk feil.
