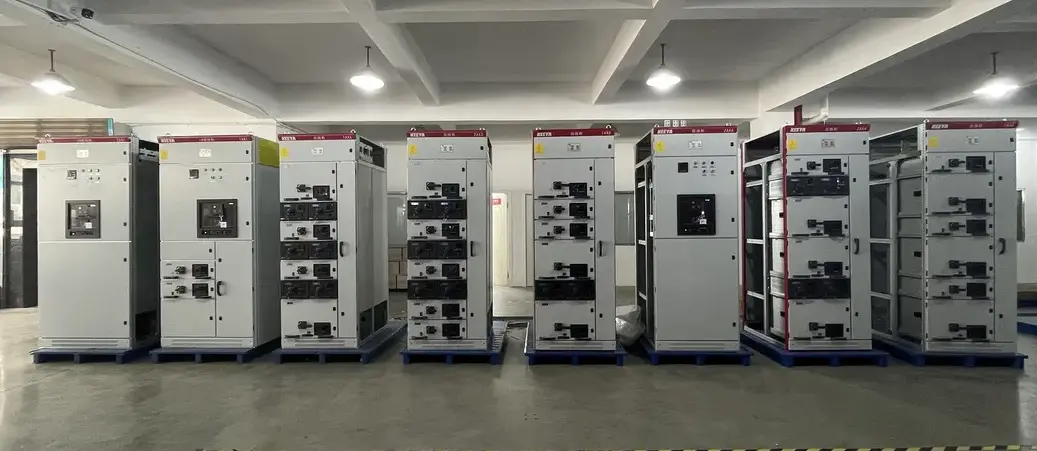

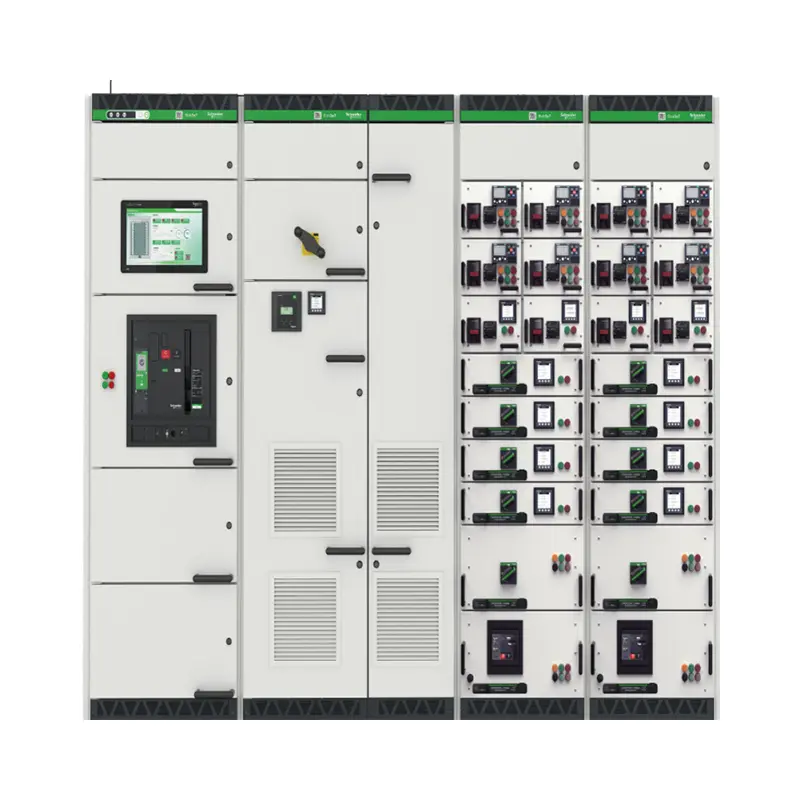

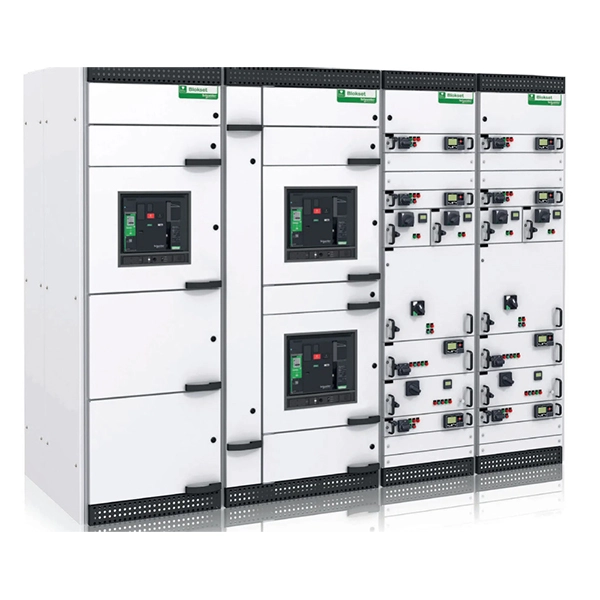

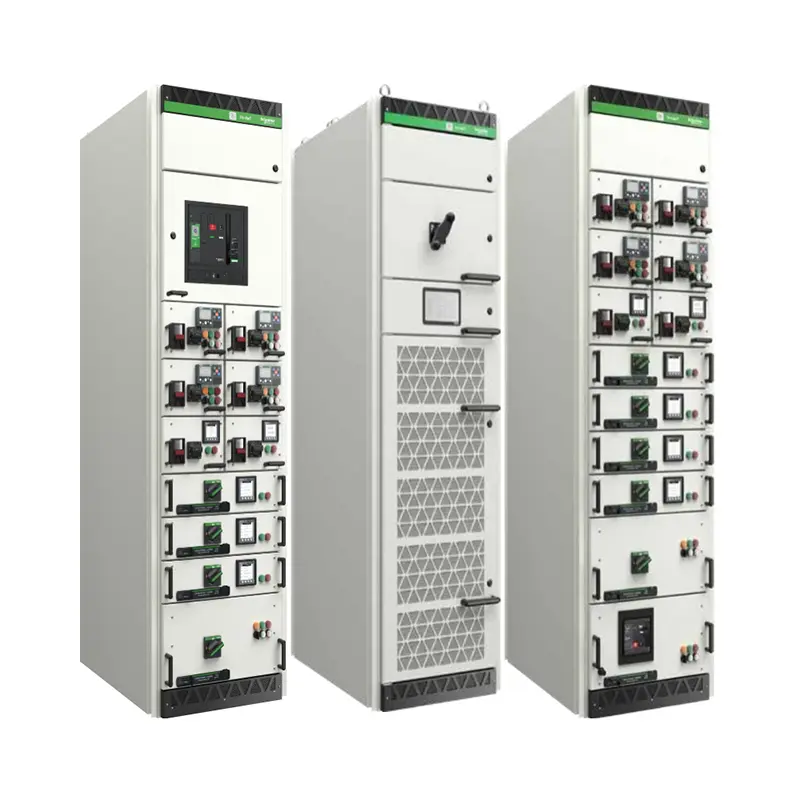

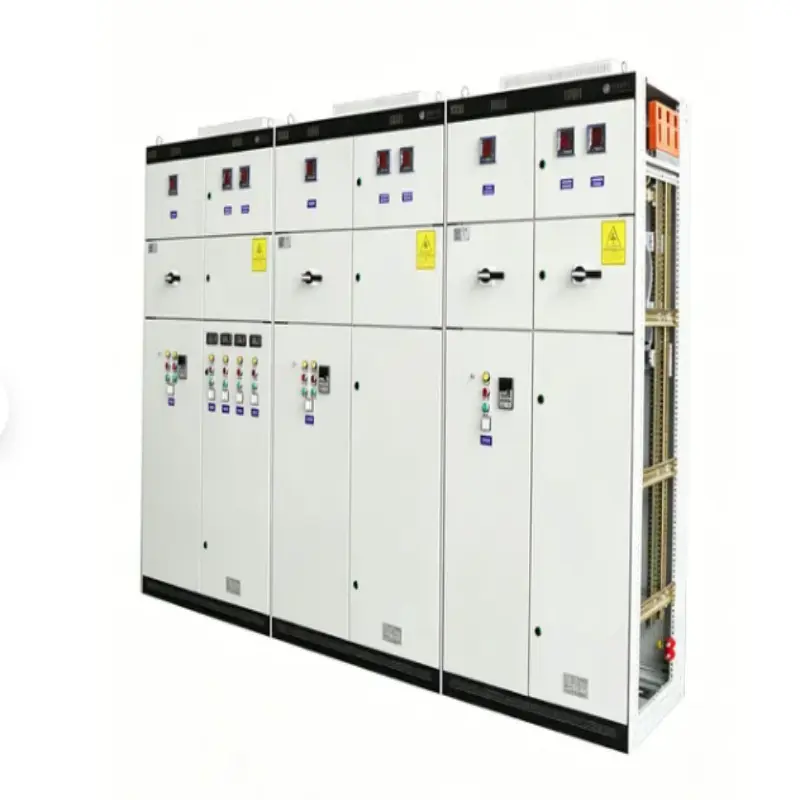

Intelligent kraftdistribusjon panelbryter av skuffetype

Intelligent Power Distribution Panel Switchgear fra Lugao Power Co., Ltd. er en høyytelses lavspenningsenhet som kombinerer intelligent beskyttelse, måling og kommunikasjon. I motsetning til tradisjonelle faste paneler, lar denne skuffetypen versjonen hver kretsenhet settes inn eller trekkes ut uten å slå av hele systemet. Hver skuff inneholder en dedikert strømbryter, kontroller og sensorer. Den "intelligente" evnen kommer fra innebygde strømkvalitetsanalysatorer, Modbus TCP/IP- eller Profibus-kommunikasjon og automatiske feilvarsler. DeKoblingsutstyrpasser for AC 690V, 50/60Hz systemer, merkestrøm opp til 6300A. Den oppfyller standardene IEC 61439-1/2 og GB/T 7251.

Produktfunksjoner og applikasjon (med Q&A-format)

Denne delen tar for seg vanlige kjøperbekymringer og fremhever de tekniske fordelene med panelbryteren av typen intelligent kraftdistribusjon.

Q1: Hvordan forbedrer skuffmekanismen vedlikeholdet?

A: Enheten har en tre-posisjons skuff (tilkoblet/test/frakoblet) med mekaniske låser. Du kan erstatte en defekt skuff på under 60 sekunder uten å slå av tilstøtende kretser. Dette er en viktig fordel med panelbryteren av typen intelligent kraftdistribusjon for kritiske anlegg.

Q2: What"intelligent" functions are built-in?

A: Sanntidsovervåking av spenning, strøm, effektfaktor og harmoniske. Automatisk alarm ved overbelastning, kortslutning eller temperaturøkning. Datalogger kan eksporteres via RS485 eller Ethernet. Fjernkontroll fra et sentralt SCADA-system.

Q3: Er skuffemekanismen pålitelig etter mange innsettinger?

A: Ja. Hver skuff er testet for 5000 mekaniske operasjoner og 1000 elektriske operasjoner uten ytelsesforringelse. Kontaktene er sølvbelagte med fjærbelastet trykk.

Q4: Hvor kan dette produktet installeres?

Søknadsliste:

1. Datasentre: For redundante strømveier og minimal MTTR (Mean Time To Repair).

2. Sykehus: Kritiske livsstøttekretser krever uavbrutt strøm.

3. Industrianlegg: Motorkontrollsentre (MCC) for transportører, pumper og kompressorer.

4. Kommersielle komplekser: Mall belysning og HVAC distribusjon.

5. Fornybar energi: Sol/vind-integrasjon med tilbakemeldinger fra smartnett.

Produktparametere (spesifikasjon)

Produksjonsdetaljer (kvalitet og produksjon)

1. Kapsling: 2,0 mm kaldvalset stålplate, elektrogalvanisert og pulverlakkert (RAL 7035). Korrosjonsbestandighet >500 timer saltspraytest.

2. Skuffemekanisme: Høypresisjonsstyreskinner med selvlåsende håndtak. IP20 fingersikker beskyttelse i skufferom.

3. Samleskinnesystem: Rektangulære kobberskinner (98 % IACS-ledningsevne), fullstendig isolert med varmekrympehylser.

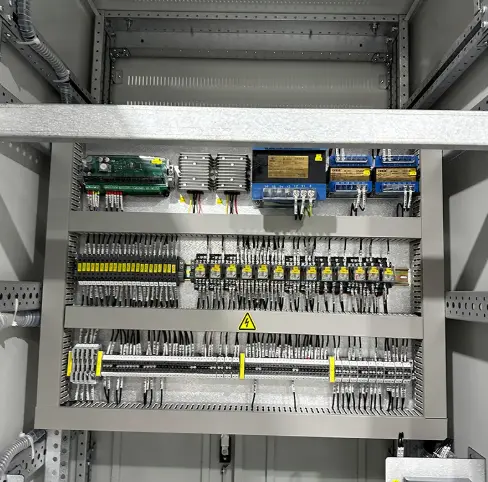

4. Kabling: UL1015 eller 60245 IEC-sertifiserte kabler, merket med to tall og fargekoder.

5. Testing: Hver montert enhet gjennomgår:

● Dielektrisk spenningsmotstand (3000V AC i 1 min)

● Primær og sekundær injeksjonstest

● Skuffens mekaniske driftstest

● Temperaturstigningstest ved full merkestrøm

Emballasje og levering

1. Emballasje:

Hver skuff er individuelt pakket inn i antistatisk PE-film. Hovedpanelet er beskyttet av kantbeskyttere og festet på en fumigert trepall. Alle skap er dekket med bobleplast og PP-vevd stoff. IP54-klassifiserte uteenheter får et ekstra vanntett laminert deksel.

2. Fraktmerke:

● ugao Power-logo, bestillingsnummer, vekt, dimensjon og "Fragile–Electronic Components"-etikett.

3. Levering:

● Ledetid for produksjon: 25–35 virkedager etter godkjenning av tegning.

● Havn: Shanghai / Ningbo.

● Frakt: Sjøfrakt (FCL eller LCL), luftfrakt for akutte reserveskuffer.

Ofte stilte spørsmål

Q1: Kan jeg kjøpe en enkelt skuff som reservedel uten å kjøpe hele panelet?

A: Ja. Lugao Power Co., Ltd. selger individuelle intelligente skuffer. Vi kan produsere en matchende reserveskuff i henhold til den originale tegningen, skuffetiketten, kretskonfigurasjonen og komponentmodellen. Endelig kompatibilitet bør bekreftes under den tekniske gjennomgangsfasen.

Spørsmål 2: Støtter den intelligente strømfordelingsskuff-type panelbryteren ekstern tilbakestilling etter en feil?

A: Ja, via kommunikasjonsmodulen. Operatøren kan koble fra eksternt, diagnostisere feilen og koble til på nytt (hvis tillatt av lokale sikkerhetsforskrifter). Manuell inspeksjon anbefales imidlertid fortsatt ved kortslutningsturer.

Q3: Hva er maksimalt antall skuffer per panel for produktet ditt?

A: For 160A skuffer kan vi installere opptil 24 enheter i et 2200 mm høyt panel. For 630A skuffer, maksimalt 12 enheter. Oppsettet følger Form 4b-separasjon, noe som betyr at hver skuff er fullstendig isolert i sitt eget metallrom.

Q4: Tilbyr du installasjons- og igangkjøringstjeneste?

A: Vi tilbyr fjernkontroll av video som standard. Valgfritt: Igangkjøring på stedet av Lugao-ingeniører (reiseutgifter + dagspris, 1 års garantiforlengelse inkludert).*

Q5: Kan du integrere tredjeparts brytere som Mitsubishi eller LS?

A: Absolutt. Skuffchassiset er designet for å akseptere de fleste store merker: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT og andre. Bare spesifiser brytermodellen når du kjøper.

Ettersalgsservice og garanti

Garantiperiode: 12 måneder (1 år) fra forsendelsesdatoen.

I løpet av denne perioden,Lugao Power Co., Ltd.dekker alle produksjonsfeil, inkludert skuffemekanismer, intelligente kontrollere og kommunikasjonsmoduler. Forbruksvarer (lys, sikringer) er ekskludert.
