XL-21 Fast Power Distribution Box Switchgear

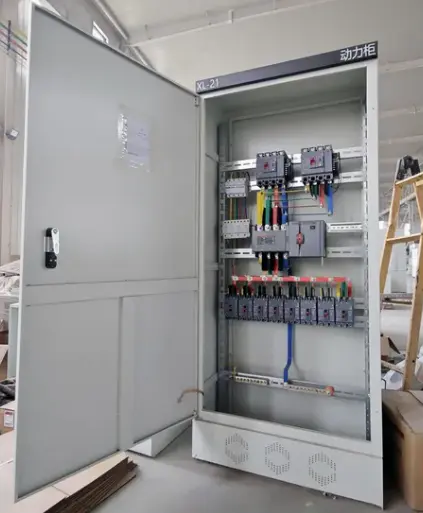

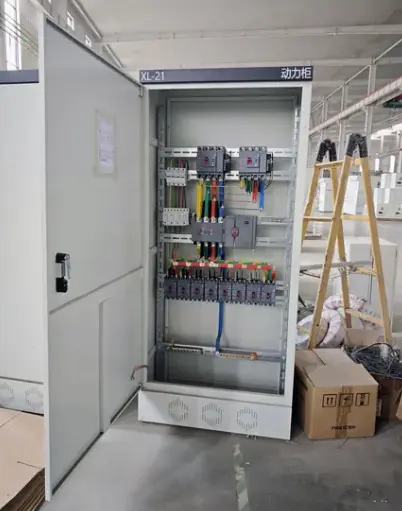

XL-21 Fixed Power Distribution Box Switchgear er et veggmontert eller gulvstående lukket lavspent strømdistribusjonsskap, typisk klassifisert opp til 630A. Den har en intern monteringsstruktur av fast type - noe som betyr at alle kretsbrytere, kontaktorer, målere og terminaler er permanent montert på interne skinner eller monteringsplater, i stedet for å kunne trekkes ut.

Hva gjør dette produktet?

● Mottar og distribuerer elektrisk kraft fra en innkommende hovedkilde til flere utgående grenkretser

● Gir overstrøms- og kortslutningsbeskyttelse for nedstrømsutstyr ved bruk av strømbrytere (MCCB) eller miniatyrbrytere (MCBs)

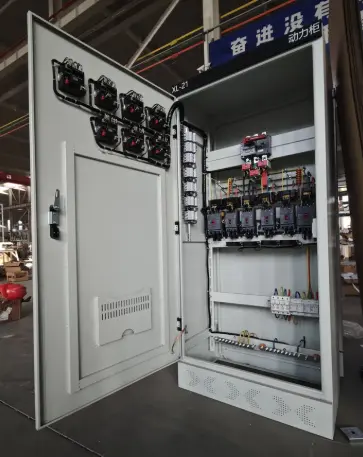

● Muliggjør lokal kontroll av motorer, lyskretser og andre belastninger via trykknapper eller velgerbrytere montert på døren

● Huser måle- og overvåkingsenheter som amperemetre, voltmetre og digitale strømmålere

● Isolerer kretser for sikkert vedlikehold ved hjelp av en innkommende hovedbryter eller strømbryter

Tekniske parametere

Standarder og sertifiseringer

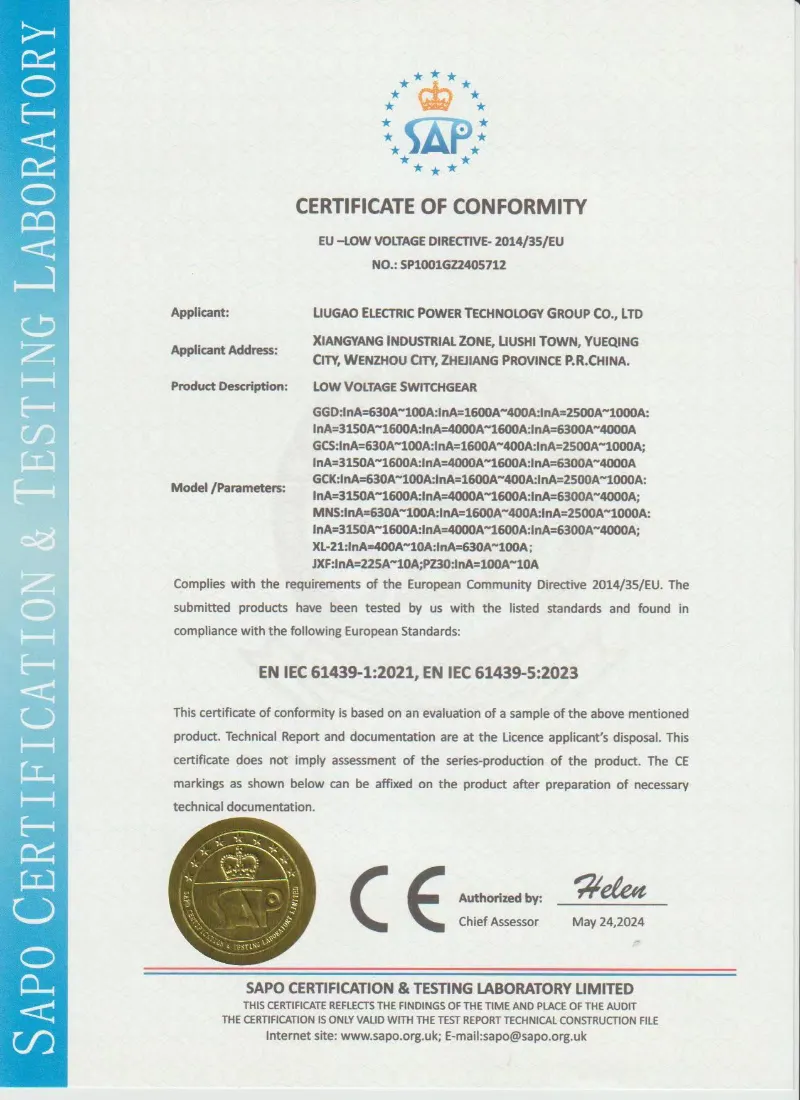

XL-21 Fixed Power Distribution Box Switchgear kan produseres i henhold til IEC 61439, GB/T 7251 og prosjektspesifikke tekniske krav. Lugao Power støtter rutinemessige fabrikktester før forsendelse, inkludert test av isolasjonsmotstand, test av spenningsmotstand, ledningsinspeksjon, mekanisk driftstest og visuell inspeksjon.

• IEC 61439 lavspenningsbryter- og kontrollutstyr
• ISO fabrikkkvalitetsstyringssystem
• Rutinetestrapport tilgjengelig før levering
• Tredjepartsinspeksjon støttes på forespørsel
• OEM og prosjektspesifikk tilpasning tilgjengelig

I motsetning til større uttrekkbarkoblingsutstyrXL-21 er designet for applikasjoner der kretsendringer er sjeldne og enkelhet verdsettes over modulær fleksibilitet. Den faste designen gir lavere startkostnader, mindre fotavtrykk og enklere installasjon. I hovedsak er distribusjonsskapet XL-21 arbeidshesten for liten til middels kraftdistribusjon – pålitelig, ukomplisert og økonomisk.

Produktfordeler

XL-21 Fixed Power Distribution Box Switchgear tilbyr flere overbevisende fordeler som gjør det til det foretrukne valget for faste distribusjonsapplikasjoner.

Produktfunksjoner

Lavspenningsstrømdistribusjonspanelet har følgende karakteristiske egenskaper som skiller det fra konkurrerende faste distribusjonsbokser.

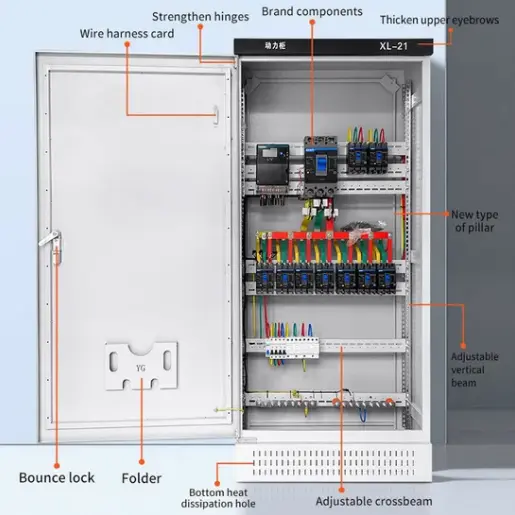

Sveiset ramme med dobbel belegg: Hovedrammen er konstruert fra 1,5 mm til 2,0 mm kaldvalset stål med kontinuerlig CO₂-skjermet lysbuesveising i alle ledd. Etter sveising gjennomgår hele kapslingen avfetting, fosfatering og elektrostatisk pulverlakkering (minimum 70μm) i RAL 7035. Denne tolagsbeskyttelsen utkonkurrerer klinkede eller boltmonterte bokser betydelig i korrosive miljøer.

Hengslet dør med 130° åpning: Frontdøren er utstyrt med kraftige hengsler i rustfritt stål som tillater 130° åpning, pluss en trepunkts låsemekanisme (topp, midt, bunn) med DIN standard håndtak. Et gjennomsiktig instrumentvindu er tilgjengelig for måleravlesning uten å åpne døren.

Avtakbare side- og bakpaneler: Begge sidepanelene og bakpanelet kan tas av med en standard sekskantnøkkel. Dette gir 360° tilgang til interne komponenter under installasjon eller vedlikehold – en funksjon som sjelden finnes i rimelige distribusjonsbokser.

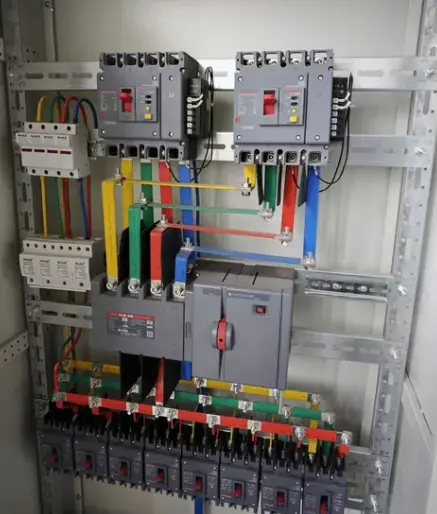

Universelle monteringsskinner: Innvendig er skapet utstyrt med både perforerte monteringsplater (for skrumonterte enheter) og topphatt DIN-skinner (for snap-on enheter). Denne designen med to system passer til alle merker av MCCB, MCB, kontaktor eller terminalblokk.

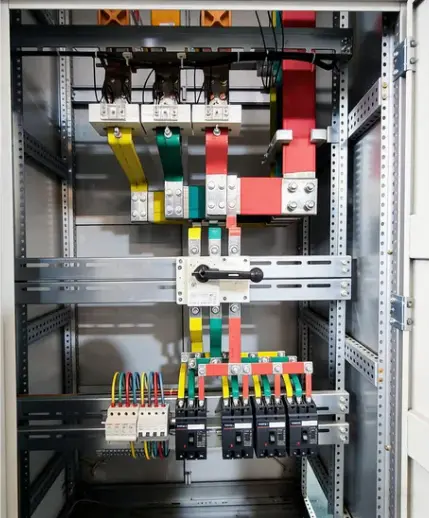

Integrerte nøytral- og jordskinner: Fabrikkinstallert kobbernøytralskinne (full kapasitet) og jordskinne (halv kapasitet) kjører i full høyde på skapet, med forhåndsborede koblingspunkter hver 50. mm. Det er ikke nødvendig å legge til separate samleskinner på stedet.

Kabelhåndteringssystem: Vertikale kabelrenner på både venstre og høyre side, hver med avtagbare deksler. Kabelinngangs-/utgangsuttak finnes på toppen, bunnen og begge sideveggene. En separat styreledningskanal skiller lavspentledninger fra strømkabler.

Innkommende skillebryter med dørsperre: Håndtaket for hovedinngående bryter er mekanisk låst med frontdøren — døren kan ikke åpnes med mindre hovedbryteren er i AV-posisjon. Denne sikkerhetsfunksjonen forhindrer utilsiktet kontakt med spenningsførende deler.

Silkeskjermet kretsmerking: Hver kretsposisjon er tydelig merket på den indre monteringsplaten ved bruk av slitesterk silketrykk. Etiketter blekner ikke eller flasser av som selvklebende klistremerker.

Produktapplikasjon

XL-21 Fixed Power Distribution Box Switchgear er mye brukt på tvers av følgende sektorer:

● Industrianlegg – Maskinverksteder, samlebånd, materialhåndteringsutstyr, sveisestasjoner (vanligvis 100A–630A matere)

● Kommersielle bygninger – kjøpesentre, kontorgulv, butikker, restauranter (belysning og generell strømdistribusjon)

● Boligkomplekser – etasjefordeling i leiligheter, fellesanlegg, parkeringsplassbelysning

● Infrastruktur – Tunnelbelysning, bomstasjonsstrøm, kontrollskap for gatelys

● HVAC-systemer – Hovedfordeling for kjøleanlegg, luftbehandlingsaggregater, pumperom

● Midlertidig strøm på stedet – Byggetrailere, strømdistribusjon for arrangementer, filmproduksjonssett

I alle disse scenariene gir det elektriske distribusjonsskapet en balanse mellom kostnader, pålitelighet og enkel vedlikehold som mer komplekse bryterutstyr ikke kan matche.

FAQ

Hva er den nominelle gjeldende rekkevidden til XL-21 bryterutstyr?

Den faste strømfordelingsboksen XL-21 kan vanligvis konfigureres fra 100A til 630A i henhold til prosjektbelastning og kretsdesign.

Kan Lugao tilpasse det interne komponentoppsettet?

Ja. Vi kan tilpasse utformingen av MCCB-er, MCB-er, kontaktorer, målere, terminaler, samleskinner og kabelinnføringsposisjoner i henhold til enkeltlinjediagrammet ditt.

Hvilken informasjon bør jeg gi for tilbud?

Vennligst oppgi nominell spenning, merkestrøm, antall innkommende og utgående kretser, bryterspesifikasjoner, beskyttelsesgrad, installasjonstype, mengde og destinasjonsport.

Kan du gi koblingsskjemaer før produksjon?

Ja. Lugao kan levere layouttegninger, koblingsskjemaer og tekniske bekreftelsesdokumenter før produksjon for kundegodkjenning.

Er XL-21 skapet egnet for utendørs bruk?

Standard XL-21 skap brukes hovedsakelig innendørs. For utendørs bruk kan vi tilpasse høyere IP-beskyttelse, regntett struktur og anti-korrosjonsbelegg.

Pakking, frakt, ettersalg og vanlige spørsmål

Emballasje og frakt

Individuell emballasje:Hvert skap er pakket inn i VCI antirustpapir, deretter bobleplast, deretter strekkfilm, og til slutt plassert i en 10 mm kryssfinerkasse med stålkantbeskyttere.

Fraktbetingelser:FOB Ningbo, CIF store havner, eller Ex-works.

Ledetid:15 virkedager for standardkonfigurasjoner (opptil 10 enheter).

Ettersalgsservice – 1 års garanti

●Garantiperiode:12 måneder fra igangkjøring eller 18 måneder fra forsendelse, avhengig av hva som kommer først.

●Dekning:Produksjonsfeil inkludert rammesveisesprekker, beleggfeil (ikke-slipende), defekt dørforrigling og kablingsfeil.

● Ekskluderinger:Skade fra feil installasjon, overbelastning utover nominell strøm, fysisk påvirkning, korrosjon fra kjemikalier som ikke er spesifisert, eller force majeure.
