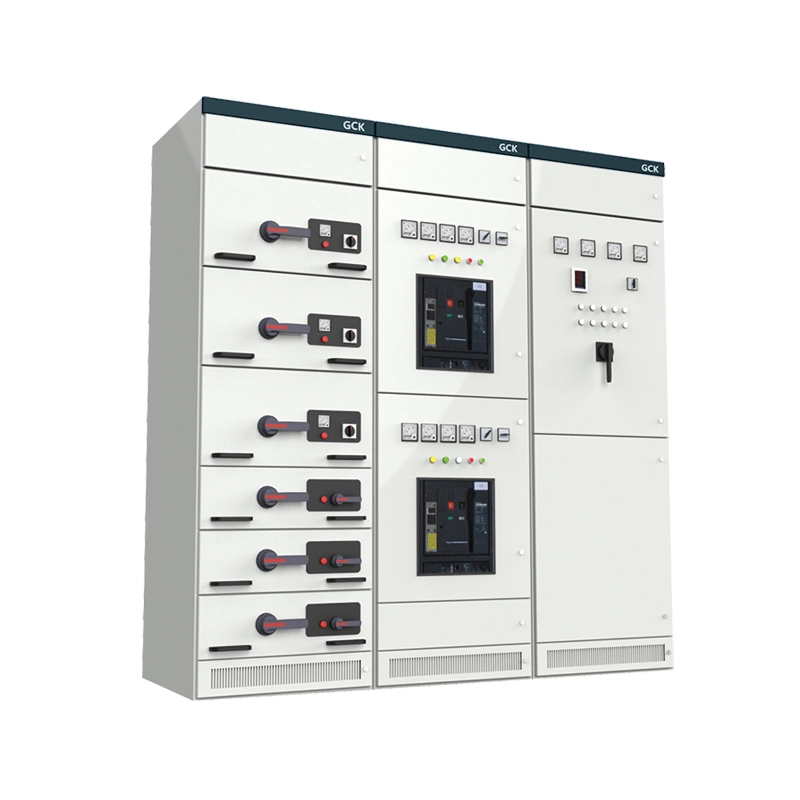

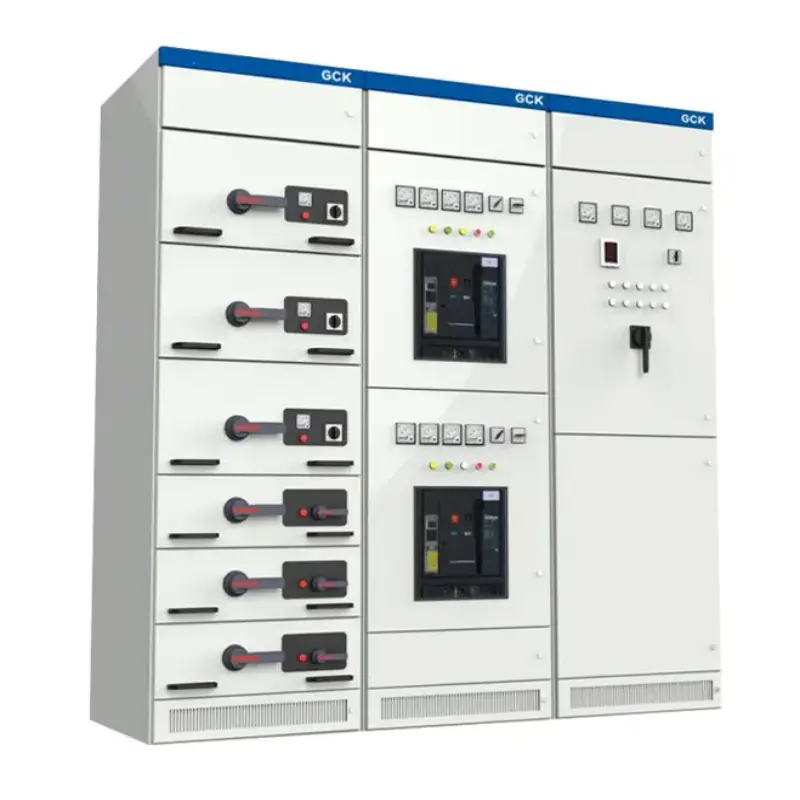

GCK C-profil Montering Økonomisk bryterskap

GCK C-profilsammenstillingen Økonomisk bryterskap er enlavspent (opptil 690V) lukket bryterutstyrved hjelp av en boltet C-profil stålramme. C-profiler er kaldvalsede, forstansede galvaniserte stålkanaler med et 25 mm modulært hullgitter, som muliggjør montering uten sveising eller spesialverktøy.

Hva gjør dette produktet?

● Strømfordeling – Leverer trygt strøm fra hovedinnkommende kilde til matere, motorer, lyspaneler og andre belastninger.

● Skuffefunksjonalitet – Inneholder uttrekkbare skuffer (strømbrytere, kontaktorer, mykstartere) som kan byttes mens hovedsamlingsskinnen forblir strømførende, og minimerer nedetid.

● Omkonfigurering på stedet – Legg til eller flytt enkelt seksjoner ved å løsne endeplater, bolte på nye avlukker og forlenge samleskinner med enkle sett.

● Beskyttelse og isolasjon – Gir mekaniske låser, skodder og konfigurerbar form for separasjon (skjema 2b, 3b eller 4b).

Tilpasningsalternativer

I hovedsak tilbyr dette skapet moderne uttrekkkoblingsutstyrfunksjonalitet – trygt vedlikehold, høy tetthet og modularitet – til en inngangspris. Den er ideell for små til mellomstore industrianlegg, kommersielle bygninger, infrastrukturprosjekter og budsjettbevisste ettermonteringer der kvaliteten ikke kan gå på kompromiss.

Produktparametere (spesifikasjon)

Nedenfor er de viktigste tekniske spesifikasjonene for GCK C-profilen økonomisk bryterskap. Verdier er basert på standardkonfigurasjoner og kan tilpasses for spesifikke prosjektkrav.

Produktfunksjoner og applikasjoner (Q&A-format)

GCK C-profilen økonomisk bryterskap skiller seg ut på grunn av sin unike kombinasjon av økonomi, fleksibilitet og velprøvd ytelse. Nedenfor svarer vi på de vanligste spørsmålene kunder stiller om funksjonene og passende applikasjoner.

Q1: Hva gjør C-profildesignet mer økonomisk enn sveiset bryterutstyr?

A: Tre grunner: (1) Sammenboltet ramme eliminerer dyre sveisearmaturer. (2) Forstanset 25 mm rutenett fjerner tilpasset boring. (3) Skadede profiler kan skiftes enkeltvis, ikke hele rammen. Når du kjøper GCK C-profilen økonomisk bryterskap, betaler du for verdi, ikke overprosjektering.

Q2: Er den boltede strukturen sterk nok for industrielle miljøer?

A: Ja. Med riktig dreiemoment (M8:18Nm, M10:35Nm), oppfyller den IEC 61439-2 og tåler 50kA kortslutningskrefter uten permanent deformasjon. For ekstreme vibrasjoner (f.eks. stemplingspresser eller skip), anbefaler vi våre sveisedeMNS-serien. For 95 % av industrielle/kommersielle nettsteder er GCK C-profilen mer enn tilstrekkelig.

Q3: Hvordan er galvanisert finish sammenlignet med pulverlakkering?

A: Varmgalvanisering etter stansing dekker alle overflater – skjære kanter og hull inkludert – med et jevnt ≥65μm sinklag. Det vil ikke flise eller korrodere når fuktighet siver bak det, og overgår pulverlakkering i fuktige miljøer (f.eks. vannbehandling, tekstilfabrikker). Hvis farge er nødvendig, kan pulverlakkering påføres over det galvaniserte laget.

Q4: Hva er de vanligste applikasjonsscenariene?

A: Basert på tusenvis av globale installasjoner, er GCK C-profilmontasjen Economical Switch Cabinet oftest utplassert i:

Små og mellomstore industrianlegg: matvareforedling, plaststøping, metallproduksjon og tekstilfabrikker

Næringsbygg: kjøpesentre, hoteller og kontorbygg

Vann- og avløpsvannbehandling: pumpestasjoner, vannings- og avsaltingsanlegg

Ettermonteringsprosjekter: utskifting av gamle fastmonterte tavler med moderne uttrekksanlegg

Midlertidige kraftinstallasjoner: byggeplasser, gruveleire og eventkraftsystemer

Produksjonsdetaljer og konkurransefordeler

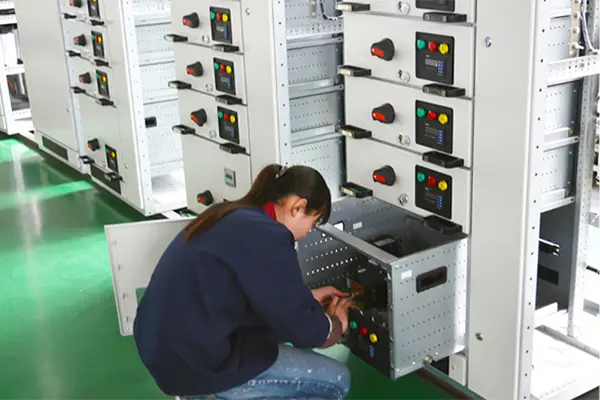

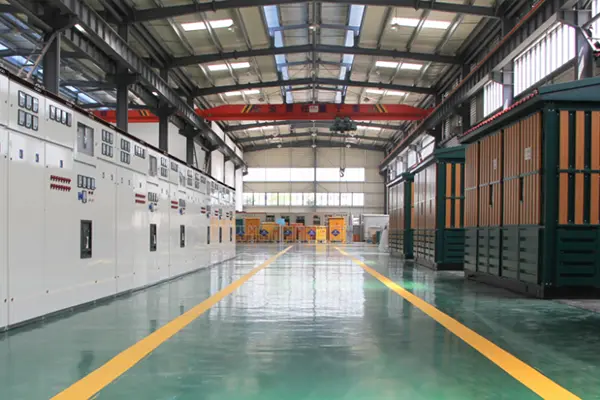

Produksjonsdetaljer – Hvordan vi bygger GCK C-profilsammenstillingen Økonomisk bryterskap

Hos Lugao Power Co., Ltd. produserer vi alle GCK C-profilmontasjer Økonomisk bryterskap med konsistens, holdbarhet og enkel montering.

1. Produksjon av C-profil:Japansk standard Q235B 2,0 mm stålspole → CNC stanse 25 mm rutenett → kaldform C-form (±0,3 mm nøyaktighet) → kuttet til lengde → varmgalvanisert (≥65μm, ASTM A123).

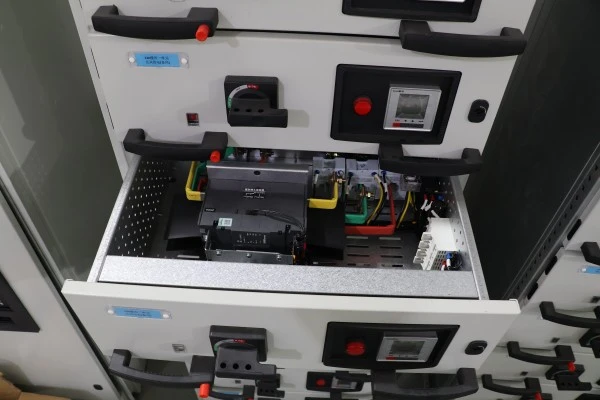

2. Skuffeholder:2,5 mm galvanisert stål med posisjoneringsgroper og nylonruller. Godtar 8E/2 til 24E skuffer via adapterplate. Trestillings mekanisk forrigling (tilkoblet/test/isolert) med hengelåshasp.

3. Skuffeenhet:1,5 mm stålfrontpanel, RAL 7035 pulverlakk, lasergravert etikett. Håndtak med O/I-indikator. Primære kontakter: sølvbelagt kobber (≥10μm), fjærbelastet tulipandesign. Sekundær ledning: 2,5 mm² PVC-kobbertråd med nummererte hylser. Fabrikktestet for kontinuitet, isolasjon og mekanisk drift.

4. Samleskinnesystem:ETP-kobber (98 % IACS), sølvbelagte skjøter tiltrukket til 35–40 Nm. Samleskinner støttet hver 500 mm (strammere enn typiske 800 mm). Vertikale samleskinner kobles sammen via boltede kobberkoblinger.

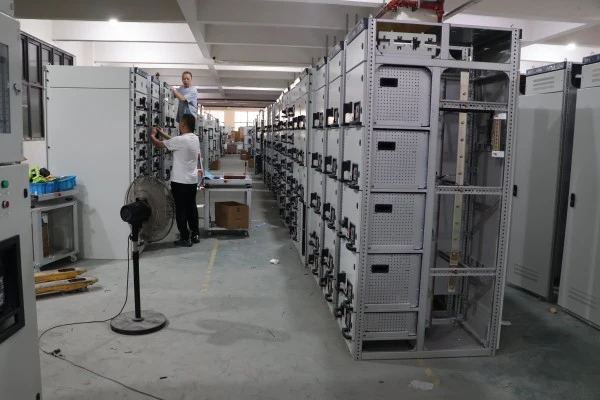

5. Montering og testing:Momentstyrt montering. Hver enhet testet: dielektrisk (2,5kV/1min), kontinuitet, mekanisk forrigling og temperaturøkning ved 1,1x merkestrøm. Fabrikktestrapport inkludert.

Ettersalgsservice – Ett års garanti

Garantiperiode:12 måneder fra idriftsettelsesdatoen, men ikke over 18 måneder fra forsendelsesdatoen.

Hva dekkes: Alle produksjonsfeil inkludert:

● C-profildeformasjon under nominell mekanisk belastning

● Skuffeforriglingsfeil (unnlatelse av å forhindre feil innsetting eller uttak)

● Primær kontaktslitasje som overstiger 0,5 mm innenfor garantiperioden

● Sekundære ledningsfeil eller løse avslutninger forårsaket av fabrikkmontering

● Avskalling av galvanisert belegg (forutsatt at det ikke er utvendig slitasje)

Hva dekkes ikke: Skade som følge av feil installasjon, uautorisert modifikasjon, drift utover merkeskilt, fysisk påvirkning, korrosjon fra kjemisk eksponering som ikke er spesifisert ved bestilling, eller force majeure (lyn, flom, brann, etc.).

Responsforpliktelse:

● Ekstern teknisk støtte:innen 8 arbeidstimer via e-post, WhatsApp eller videosamtale.

● Forsendelse av reservedeler:innen 48 timer for garantikrav (standardbud).

Dokumentasjon som følger med hver forsendelse:

1. Fabrikktestrapport (dielektrisk, kontinuitet, temperaturøkning)

2. Monteringstegning og enlinjediagram

3. Skuffeplan som viser hver skuffs vurdering og funksjon

4. Momentspesifikasjonsark for montering på stedet (KD-bestillinger)

5. Drifts- og vedlikeholdsmanual
