Hvordan velge riktig boks-type understasjon for prosjektet ditt

A Boks-Type understasjoner en kompakt strømdistribusjonsløsning som integrerer høyspenningsbryterutstyr, transformator, lavspentdistribusjonsutstyr og beskyttelsesenheter til én prefabrikkert innkapsling. Det er mye brukt i industriparker, kommersielle bygninger, boligsamfunn, fornybare energiprosjekter, gruveanlegg og midlertidige strømforsyningssystemer.

Som en produsent av kraftoverførings- og distribusjonsutstyr tilbyr Lugao transformatorer, koblingsutstyr, effektbrytere, skillebrytere, lynavledere, CT/PT/VT og tilpassede OEM/ODM-løsninger for bruk, industri- og infrastrukturprosjekter. Basert på prosjektkrav kan Lugao støtte kunder med teknisk konfigurasjon, produktvalg og tilpassede nettstasjonsløsninger.

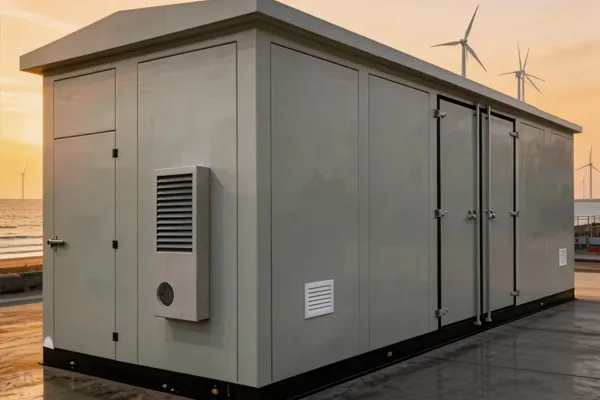

Hva er en boks-type understasjon?

En boks-type understasjon er også kjent som en prefabrikkert understasjon eller kompakt understasjon. Den er designet for å motta mellomspenningsstrøm, transformere den til lavspenning og distribuere strøm trygt til sluttbrukere.

Hovedkomponenter

• Høyspentenhet:Brukes for innkommende strømkontroll, beskyttelse og veksling.
• Transformatorenhet:Konverterer spenning for å møte kravene til prosjektdistribusjon.
• Lavspentenhet:Fordeler strøm til elektriske laster og sluttkretser.
• Vedlegg:Beskytter internt utstyr mot vær, støv og ekstern påvirkning.
• Beskyttelsesenheter:Bidra til å sikre sikker drift under overbelastning, kortslutning eller feil.

Hvorfor prosjekteiere velger boks-type understasjoner

• Kompakt struktur:Sparer installasjonsplass sammenlignet med tradisjonelle nettstasjoner.
• Rask installasjon:Fabrikkmontert design reduserer byggetiden på stedet.
• Fleksibel applikasjon:Egnet for industrielle, kommersielle, kommunale og fornybare energiprosjekter.
• Pålitelig beskyttelse:Lukket struktur forbedrer utstyrssikkerhet og driftsstabilitet.
• Egendefinert konfigurasjon:Kan utformes i henhold til spenningsnivå, kapasitet, layout og anleggsforhold.

Nøkkelfaktorer når du velger en understasjon av bokstype

1. Bekreft spenningsnivået

Spenningsnivået bør samsvare med nettforbindelsen og belastningskravene til prosjektet. Vanlige konfigurasjoner inkludere mellomspenningsinngang og lavspentutgang for distribusjonsnett.

• Sjekk den innkommende nettspenningen.
• Bekreft nødvendig utgangsspenning for sluttbruksutstyr.
• Sikre samsvar med lokale elektriske standarder og prosjektspesifikasjoner.

2. Beregn transformatorkapasitet

Transformatorkapasitet er en av de viktigste valgfaktorene. Underdimensjonert kapasitet kan forårsake overbelastning, mens overdimensjonert kapasitet kan øke investeringer og energitap.

• Beregn total tilkoblet last.
• Vurder belastningsvekst for fremtidig utvidelse.
• Evaluer toppetterspørsel og krav til kontinuerlig drift.
• Velg transformatortype basert på effektivitet, miljø og vedlikeholdsbehov.

3. Evaluer installasjonsmiljøet

Plassforholdene påvirker skapdesign, isolasjonsnivå, ventilasjon og beskyttelsesgrad direkte.

• Utendørs installasjon:Krever værbestandig, anti-korrosjon og ventilasjonsdesign.
• Områder med høy temperatur:Trenger riktig varmeavledning og transformatorkjøling.
• Støvete eller fuktige omgivelser:Krever høyere kapslingsbeskyttelse og tetningsytelse.
• Høytliggende områder:Kan kreve spesiell isolasjonsdesign og teknisk justering.

4. Velg riktig oppsett

Den interne layouten skal støtte sikker drift, enkelt vedlikehold og effektiv kabeltilkobling.

• Oppsett i europeisk stil:Vanligvis brukt for kompakte og integrerte distribusjonssystemer.
• Layout i amerikansk stil:Brukes ofte der transformator- og koblingsfunksjoner er tett integrert.
• Tilpasset layout:Egnet for prosjekter med spesiell plass, kabelretning eller driftskrav.

5. Gjennomgå beskyttelses- og sikkerhetskrav

Sikkerhetsdesign bør dekke elektrisk beskyttelse, mekanisk beskyttelse og operatørsikkerhet.

• Overbelastnings- og kortslutningsbeskyttelse
• Utforming av jordingssystem
• Forrigling og driftssikkerhetstiltak
• Mulighet for lysbuebeskyttelse og feilisolering
• Tydelige advarselsetiketter og vedlikeholdstilgang

Tabell for valg av bokstype understasjon

Seleksjonsfaktor	Hva du bør sjekke	Hvorfor det betyr noe	Anbefalt handling
Spenningsnivå	Innkommende spenning og utgangsspenning	Sikrer kompatibilitet med nettet og elektriske belastninger	Bekreft prosjekttegninger og lokale nettkrav før valg
Transformator kapasitet	Totalbelastning, toppetterspørsel og fremtidig utvidelse	Forhindrer overbelastning og unngår unødvendige investeringer	Velg kapasitet basert på faktisk lastberegning og reservemargin
Installasjonsmiljø	Utendørs/innendørs plass, temperatur, fuktighet, støv og høyde	Påvirker kapslingsbeskyttelse, isolasjon og kjøleytelse	Velg passende beskyttelsesgrad, ventilasjon og anti-korrosjonsdesign
Konfigurasjon av bryterutstyr	Inngående skap, utgående skap, måle- og beskyttelsesenheter	Bestemmer kraftkontroll, beskyttelse og driftsfleksibilitet	Konfigurer i henhold til distribusjonsskjema og vedlikeholdskrav
Sikkerhetsbeskyttelse	Jording, forrigling, feilbeskyttelse og varslingssystemer	Forbedrer operatørsikkerhet og systempålitelighet	Følg gjeldende elektriske standarder og prosjektsikkerhetsspesifikasjoner
Tilpasningsbehov	Dimensjoner, farge, layout, kabelinnføring og OEM/ODM-krav	Hjelper utstyret med å passe til prosjektstedet og merkekravene	Arbeid med en erfaren produsent som Lugao for tilpasset design

Vanlige applikasjonsscenarier

Industriprosjekter

• Fabrikker og produksjonslinjer
• Gruve- og tungindustrianlegg
• Industriparker og produksjonsbaser

Kommersielle og offentlige fasiliteter

• Kjøpesentre og kontorbygg
• Sykehus, skoler og kommunale anlegg
• Boligsamfunn og urbane distribusjonsnettverk

Prosjekter for fornybar energi

• Solkraftverk
• Oppsamlingssystemer for vindkraft
• Energilagring og distribuert produksjonsprosjekter

Hvorfor velge Lugaofor Box-Type understasjonløsninger?

Å velge riktig leverandør er like viktig som å velge riktig utstyr. Lugao støtter global makt prosjekter med produksjonserfaring, bred produktdekning og ingeniørorientert service.

Lugao fordeler

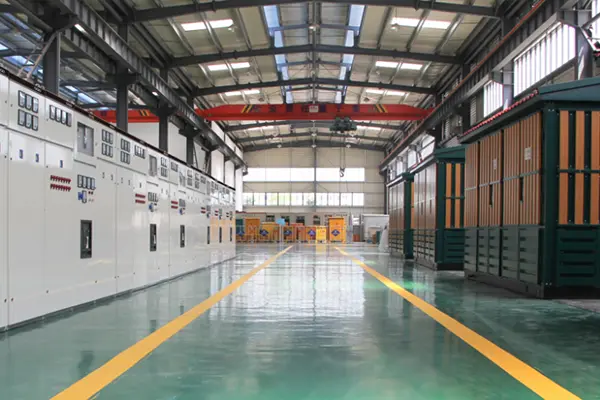

• Erfaring med produksjon av kraftoverførings- og distribusjonsutstyr
• Produktspekter som dekker transformatorer, koblingsutstyr og relatert beskyttelsesutstyr
• Tilpassede OEM/ODM-løsninger for ulike prosjektspesifikasjoner
• Støtte for bruksområder, industri, infrastruktur og fornybar energi
• Teknisk assistanse for konfigurasjon, layout og utstyrsvalg

Konklusjon

HøyreBoks-Type understasjonbør velges i henhold til spenningsnivå, transformatorkapasitet, installasjonsmiljø, beskyttelseskrav og fremtidige utvidelsesbehov. Ved å jobbe med en erfaren produsent som Lugao, kan prosjekteiere forbedre installasjonseffektivitet, systemsikkerhet og langsiktig pålitelighet av kraftfordeling.
