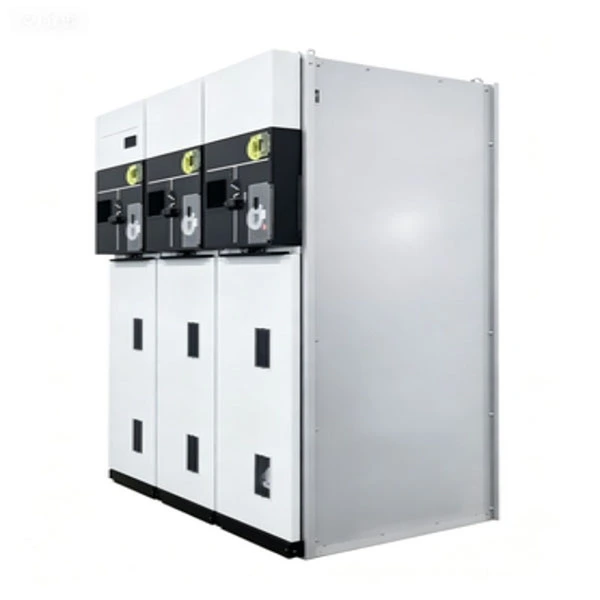

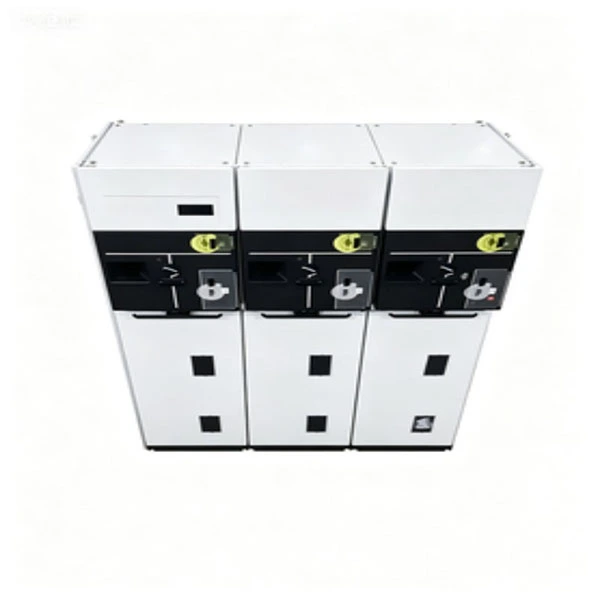

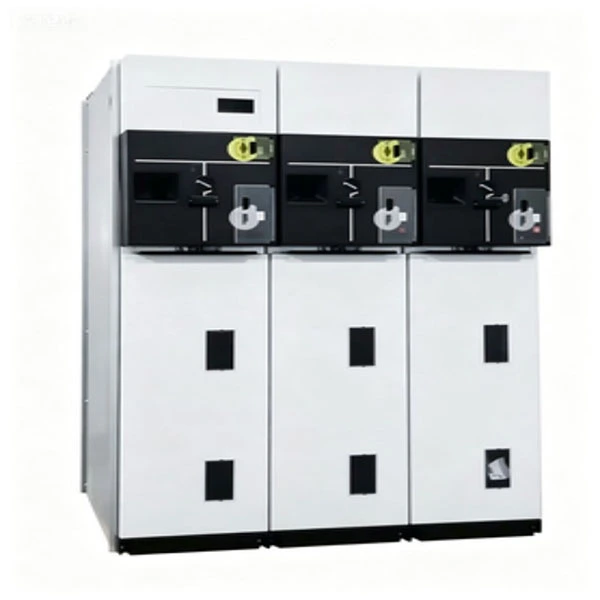

Kompakt forseglet fullstendig isolert RMU

Den kompakte forseglede, fullstendig isolerte RMU (Ring Hovedenhet) er et fabrikkmontert, typetestet metallkapslet bryterutstyr. Den integrerer lastbrytere, vakuumbrytere, sikringer og jordingsbrytere i en enkelt fullstendig forseglet og fullt isolert rustfri ståltank.

Hva gjør det?

Kobler til og isolerer strømsløyfer i sekundære distribusjonsnettverk (6kV–24kV)

Gir feilisolering og sløyfesvitsjing for høypålitelige strømnett

I motsetning til tradisjonelle luftisolerte RMU-er, bruker denne kompakte forseglede, fullstendig isolerte RMU-en SF6 eller miljøvennlig isolasjonsgass som det primære isolasjonsmediet, og eliminerer fuktinntrengning, støvansamling og inntrenging av dyr --- noe som gjør den ideell for kyst-, ørken-, storhøyder og sterkt forurensede områder.

Produktbeskrivelse

Vår Compact Sealed Fully Isolated RMU er en neste generasjons ringhovedenhet utviklet for urban kraftdistribusjon, industriparker, vind-/solkraftverk og infrastrukturprosjekter som flyplasser og datasentre. Nominell spenning varierer fra 12kV til 24kV, med en merkestrøm på 630A for hovedsamleskinner og 125A for sikringsbeskyttede kretser.

Kjerne tekniske funksjoner:

1. Fullt forseglet tank i rustfritt stål (IP67 beskyttelsesgrad)

2. SF6-gassisolasjon (eller alternativ miljøvennlig gass)

3. Intern lysbueklassifisering IAC AFLR 20kA/1s

4. Mekanisk levetid: opptil 5000 operasjoner for lastbrytere

5. Integrerte kabeltilkoblingsrom med strekkavlastning

6. Valgfri fjernkontroll og SCADA-integrasjon

7. Den kompakte forseglede, fullstendig isolerte RMUen krever ingen innvendig rengjøring eller anti-kondensoppvarming, noe som reduserer vedlikeholdskostnadene drastisk sammenlignet med bryterutstyr av åpen type.

Produktparameter (spesifikasjon)

Produktfunksjon og applikasjon

Nøkkelfunksjoner

1. Helt forseglet, fullstendig isolert ---Ingen påvirkning fra fuktighet, salttåke, støv eller små dyr.

2. Kompakt struktur --- Bredde typisk 350–450 mm per enhet, sparer opptil 50 % gulvplass.

3. Lysbuesikker design --- Samsvarer med IAC AFLR 20kA/1s, og sikrer operatørsikkerhet.

4. Vedlikeholdsfri i 20+ år --- Ikke behov for rengjøring, tørking eller gasspåfylling under normale forhold.

5. Synlig brudd ---Valgfritt observasjonsvindu for lastbryterposisjon.

6. Høy mekanisk pålitelighet --- Rustfritt stålmekanisme med forseglede lagre.

7. Smart klar --- Kan utstyres med PT, CT og motoriserte betjeningsmekanismer for automatisering.

Applikasjonsscenarier

● Urban kraftdistribusjonsnettverk --- Boligkomplekser, kommersielle bygninger, sykehus, datasentre.

● Prosjekter for fornybar energi --- Vindturbinstasjoner, innsamlingslinjer for solenergianlegg.

● Infrastrukturbygging --- Flyplasser, T-baner, tunneler, havner.

● Midlertidig og nødstrømforsyning ---Mobile transformatorstasjoner, byggeplasser.

● Industrisoner --- Fabrikker som krever høy pålitelighet og lite vedlikehold.

Spørsmål og svar

Q1: Hvordan fungerer Compact Sealed Fullt Isolated RMU i kystmiljøer med høy luftfuktighet?

A: Utmerket. Fordi den fullstendig isolerte RMUen bruker en fullt forseglet tank i rustfritt stål med IP67-beskyttelse, kan ikke fukt komme inn i isolasjonsrommet. Ingen anti-kondensvarmere er nødvendig. Dette er en stor fordel i forhold til brytere av åpen type, som ofte lider av interne overslag i områder med høy luftfuktighet.

Q2: Hva er gasslekkasjeraten? Må jeg fylle på i løpet av levetiden?

A: Vår produksjonsprosess inkluderer heliumlekkasjetesting for å sikre en lekkasjerate på mindre enn 0,1 % per år. Ved normal drift er det ikke nødvendig med gasspåfylling innen 30 år. En lavtrykksalarm er inkludert som en valgfri funksjon for tidlig varsling.

Q3: Er den kompakte forseglede, fullstendig isolerte RMU brannsikker?

A: Ja. Tanken er laget av 2 mm tykt rustfritt stål, og den interne lysbuetesten sikrer at i det sjeldne tilfellet med en intern feil, er lysbuen innesluttet uten å støte ut varme gasser til fronten eller sidene. For brannfølsomme applikasjoner (f.eks. sykehus, datasentre) tilbyr vi også et valgfritt passivt brannbeskyttelsesbelegg.

Q4: Kan jeg integrere denne RMU med mitt eksisterende SCADA-system?

A: Absolutt. Compact RMU støtter motoriserte betjeningsmekanismer, hjelpekontakter og kommunikasjonsmoduler (RS485, Modbus, IEC 61850 valgfritt). Sanntidsposisjon, feil og trykkstatus kan overvåkes eksternt.

Q5: Hva er forskjellen mellom dineRMUog tradisjonelle luftisolerte skap?

Sv: Tradisjonelle luftisolerte skap krever regelmessig rengjøring, store klaringsavstander og anti-kondensoppvarming. Vår kompakte forseglede, fullstendig isolerte RMU eliminerer alle disse kravene – mindre fotavtrykk, høyere pålitelighet og lavere totale eierkostnader over 10–20 år.

Q6: Tilbyr du en 12-måneders garanti?

A: Ja, vi tilbyr en standard 12-måneders garanti fra forsendelsesdatoen, med mulighet for å forlenge til 24 eller 36 måneder under en betalt servicekontrakt. I løpet av garantiperioden repareres eller erstattes eventuelle produksjonsfeil gratis.

Produksjonsdetaljer

Tank og forseglingsprosess

Tanken til Compact Sealed Fullt Isolated RMU er produsert av 2 mm tykt AISI 304 rustfritt stål, lasersveiset og heliumlekkasjetestet. Forseglingen bruker doble O-ringer laget av hydrogenert nitrilgummi (HNBR), som opprettholder elastisiteten i over 30 år uten å eldes eller sprekke. Alle gjennomføringer er epoksystøpt med innebygde skjold for å eliminere delvis utslipp.

Isolasjon og lysbueavbrudd

Lastbryteren fungerer i SF6-gass ved 0,04–0,05 MPa relativt trykk. Bueslukkingsdesignet av puffertype sikrer avbrudd av opptil 630A laststrøm og opprettelse/brudd av kabelladestrømmer. Valgfrie vakuumbrytermoduler er tilgjengelige for transformatorbeskyttelse, integrert med strømbegrensende sikringer for å danne en "kombinasjonsenhet".

Driftsmekanisme

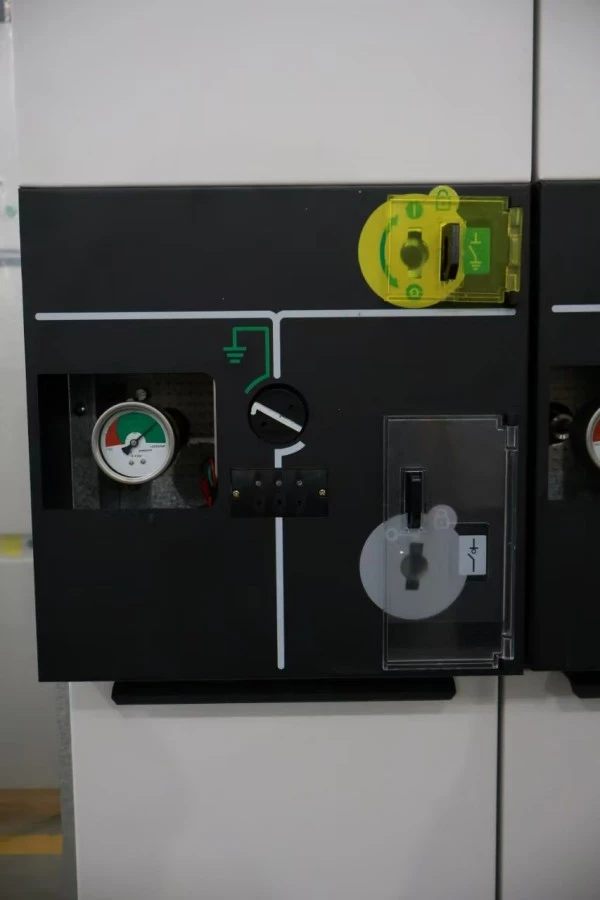

Tre-posisjonsbryteren (lukket / åpen / jordet) drives av en fjærassistert mekanisk mekanisme med tydelig posisjonsindikator. Alle bevegelige deler er forseglet inne i tanken, noe som eliminerer oksidasjon og støvansamling. Frontpanelet inkluderer mekaniske låser som forhindrer:

1. Å lukke jordbryteren når lastbryteren er lukket

2. Åpne kabelromdekselet når jordbryteren er åpen

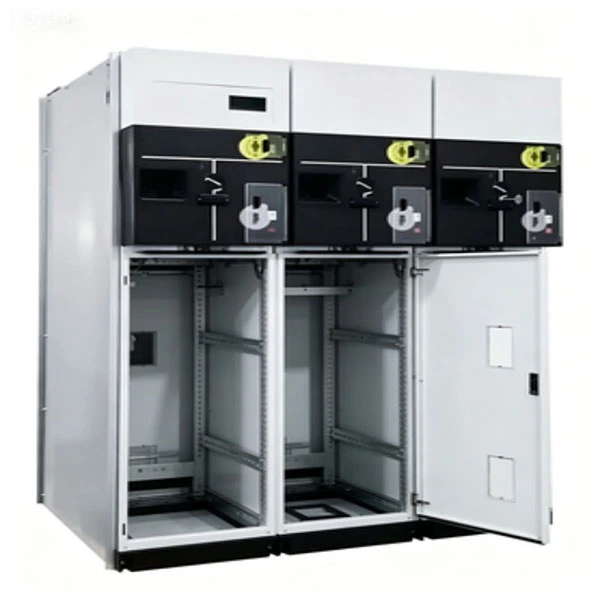

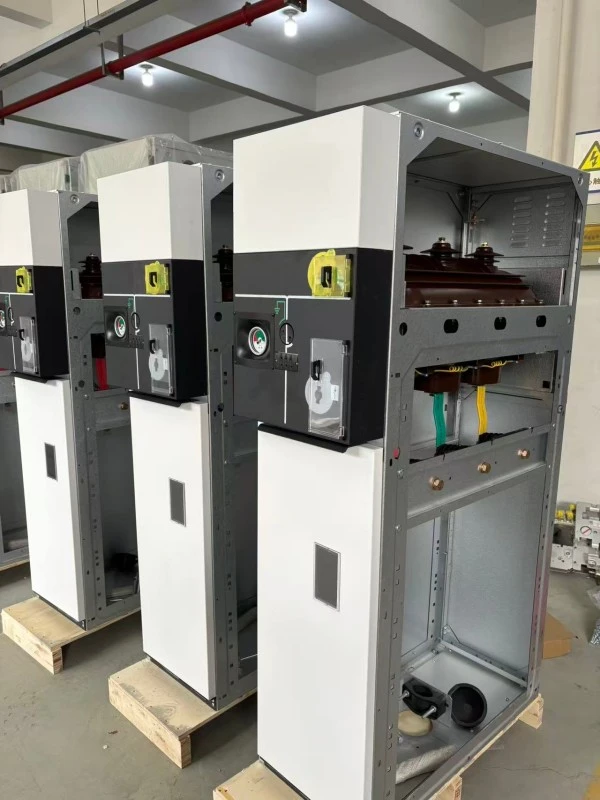

Kabeltilkobling og jording

Kabelrom er designet for enkle eller parallelle kabler med spenningskonusstøtte. Standard kabelbokser aksepterer varmekrympende eller kaldkrympende termineringer. En integrert kobberjordskinne går gjennom alle enheter, med doble jordingspunkter for overholdelse av sikkerhet.

Kvalitets- og testsikring

Hver kompakt forseglet fullstendig isolert RMU gjennomgår rutinetester før forsendelse:

● Måling av hovedkretsmotstand

● Strøm-frekvens tåle spenningstest (42kV/1min for 12kV; 65kV/1min for 24kV)

● Lynimpulstest (75kV topp for 12kV; 125kV topp for 24kV)

● Gasslekkasjetest (helium massespektrometri)

● Mekanisk driftstest (200 sykluser)

● Delvis utladningsmåling (<5pC)

● Intern lysbueverifisering (typetest, utført av tredjeparts laboratorium)

● Alle produkter er i samsvar med IEC 62271-200, GB 3906, GB/T 11022 og GB/T 3804.

Emballasje og levering

Emballasje: Eksportkasser av tre med støtsikkert skum og fuktsperre. Hver enhet er individuelt pakket inn i vakuumforseglet plast med tørkemiddelposer.

Tilbehør: Betjeningshåndtak, jordingssett, reserve O-ringer, kabelsko og installasjonsmanual.

Levering: FOB Shanghai eller Ningbo. Standard levering 25–35 dager etter ordrebekreftelse. Luftfrakt tilgjengelig for presserende prosjekter.
