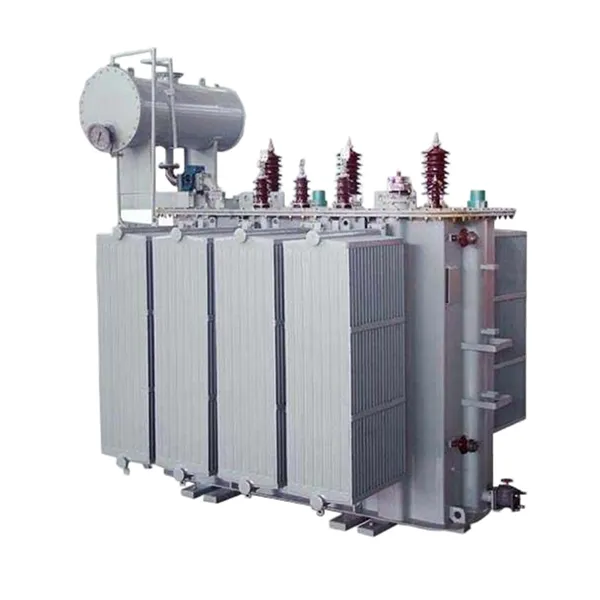

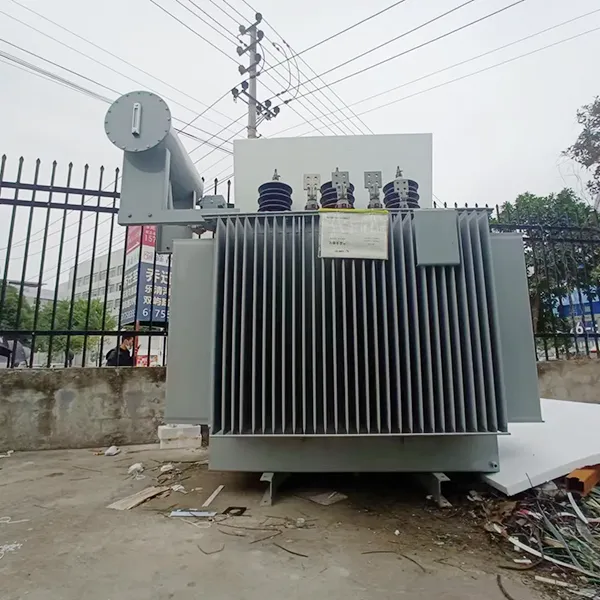

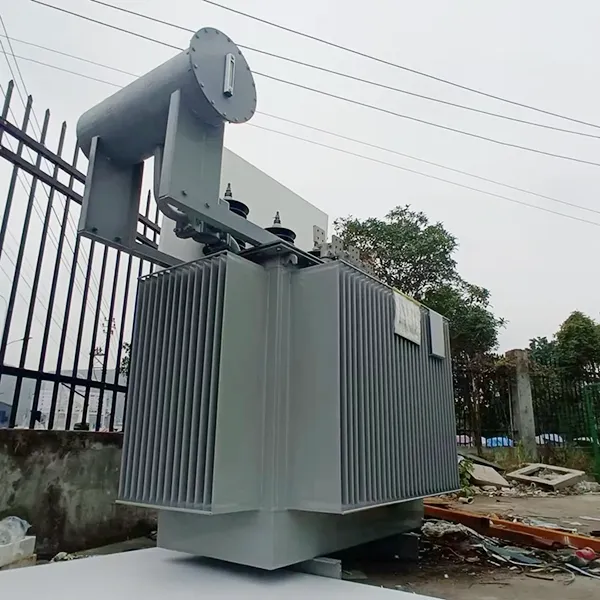

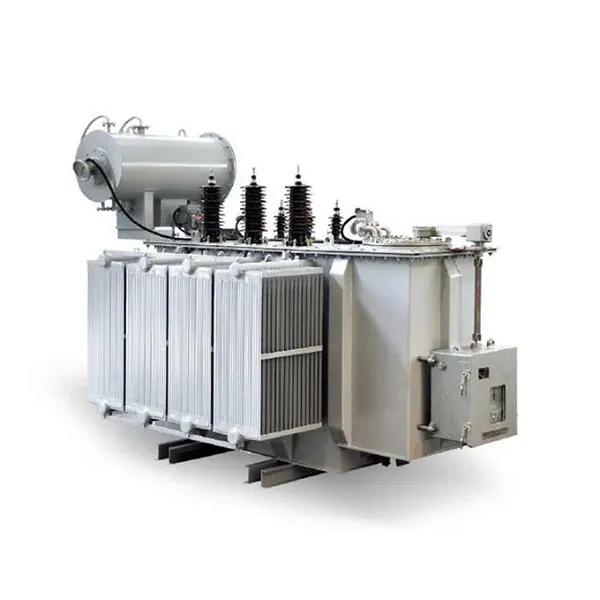

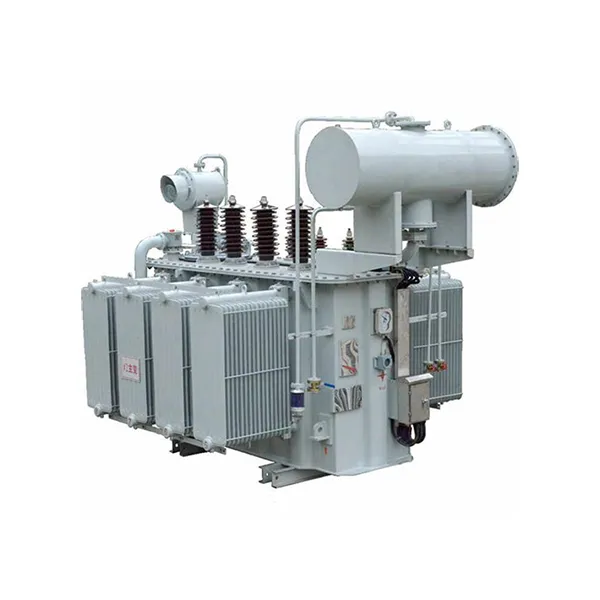

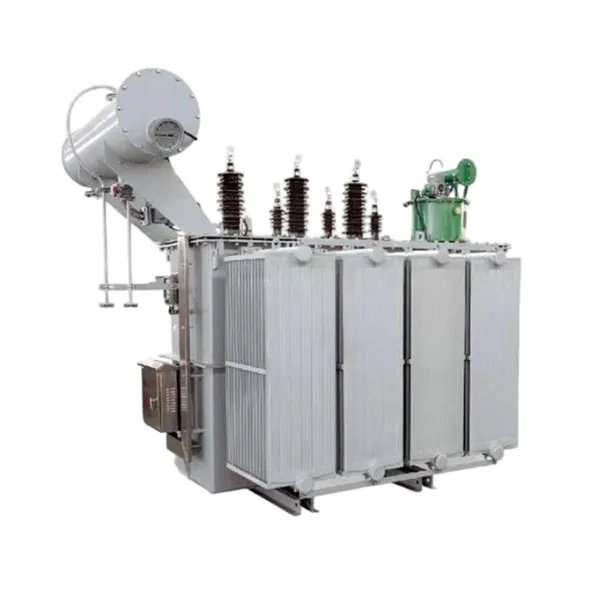

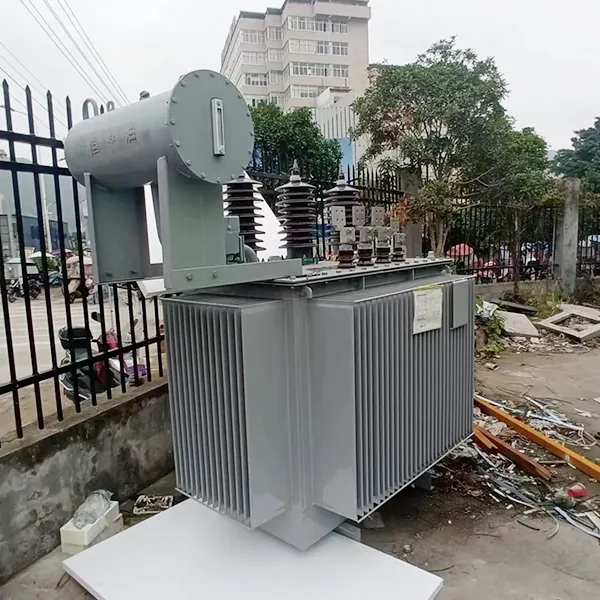

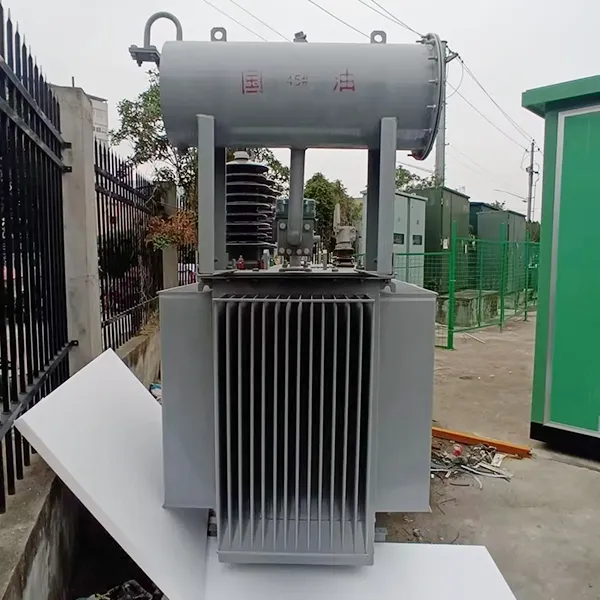

Step Up trefaset mellomspenning elektrisk transformator

Vår trefasede elektriske mellomspenningstransformator er designet for å konvertere lavspentstrøm (som 0,4kV) til middelsspenningsutgang (som 11kV, 22kV eller 33kV), noe som muliggjør effektiv overføring over lange avstander eller integrering i distribusjonsnettverk. Dette produktet er avgjørende for fornybar energiprosjekter, industrianlegg og kraftstasjoner som krever pålitelig spenningsøkning.

Transformatoren har en kornorientert silisiumstålkjerne med høy permeabilitet og oksygenfrie kobberviklinger, noe som sikrer minimale tap og høy termisk stabilitet. Deoljenedsenket kjølesystemgir overlegen varmeavledning, mens den fullstendig forseglede strukturen beskytter mot miljøforurensninger, reduserer vedlikeholdsbehov og forlenger levetiden.

Produktparameter (spesifikasjon)

Step Up trefaset oljenedsenket transformator-typiske spesifikasjoner (0,4kV / 11kV)

Standard utstyr inkluderer

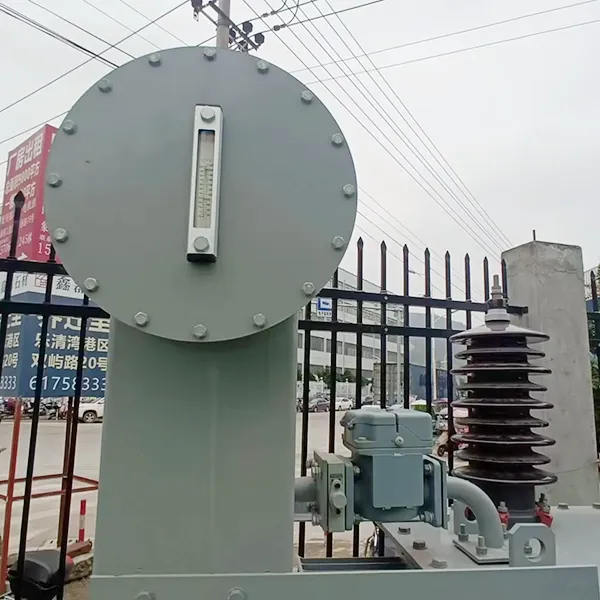

1. Oljenivåmåler med lavnivåalarm

2. Trykkavlastningsventil

3. Skivetermometer med alarmkontakter

4. Valgfritt gassrelé for feildeteksjon

Produktfunksjon og applikasjon

Funksjoner

trappe opp trefasede mellomspenningstransformatorer oppfyller eller overgår internasjonale standarder – i samsvar med IEC 60076, ANSI C57.12, GB1094 og SANS 780, noe som sikrer global anvendelighet og pålitelighet.

Fullt forseglet korrugert tankdesign - Eliminerer behovet for en konservator, forhindrer oljeoksidasjon og fuktinntrenging, noe som muliggjør vedlikeholdsfri drift over lengre perioder.

Høy overbelastningskapasitet og termisk stabilitet - Olje-nedsenket kjølesystem sikrer stabil ytelse selv under vedvarende høybelastningsforhold eller svingende inngangsspenninger.

Støysvak drift - Optimalisert kjerneskjøtstruktur og vibrasjonsdempende design reduserer driftsstøy, egnet for boliger eller støyfølsomme miljøer.

Kompakt struktur for fleksibel installasjon - Modulær design gjør det mulig for stolpemonterte, padmonterte eller transformatorstasjonskonfigurasjoner, tilpasset plassbegrensede eller utendørs steder.

Robust kortslutningsevne - Lavspenningsviklinger av folietype og stive spolestøttestrukturer sikrer mekanisk integritet under plutselige feilforhold.

Enkel installasjon og lite vedlikehold - Standardiserte løfteører, bunnmonteringshull og kabelinnføringsalternativer forenkler installasjonen på stedet; fullstendig forseglet design minimerer rutinemessig vedlikehold.

Lang levetid med levetidsstøtte - Designet for minimum 30 års driftslevetid, støttet av livstids teknisk støtte og reservedeler tilgjengelig.

Flere tappeområder for spenningsregulering - Gir ±5 %, ±2×2,5 % tappealternativer, som tillater presis spenningsjustering for å møte nett- eller lastvariasjoner.

Alternativer for miljøvennlige isolasjonsvæsker - Tilgjengelig med naturlig ester (vegetabilsk olje) eller isolasjonsvæsker med høyt brannpunkt for miljøbevisste bruksområder.

Spørsmål og svar: Key Step Up Transformer Insights

Spørsmål: Hva er en Step Up-transformator?

A: En opptrappingstransformator øker lav inngangsspenning til en høyere utgangsspenning. Den har færre svinger på primærviklingen og flere svinger på sekundærviklingen. Denne typen transformatorer er kritiske for fornybare energisystemer, som solparker og vindkraftverk, der generert lavspentkraft må trappes opp for nettoverføring.

Spørsmål: Hvordan forbedrer denne opptrappingstransformatoren energieffektiviteten?

A: Transformatoren vår bruker kaldvalset kornorientert silisiumstål med høy permeabilitet med en kjernedesign med trinn. Dette reduserer hysterese og virvelstrømstap betydelig, og reduserer tomgangs- og lasttapene sammenlignet med konvensjonelle transformatorer, noe som direkte reduserer driftskostnadene.

Spørsmål: Hvorfor er det oljenedsenkede kjølesystemet viktig for intensive applikasjoner?

A: Den isolerende oljen gir både dielektrisk styrke og effektiv varmeavledning. Den overfører varme fra kjernen og viklingene til tankoverflaten, og sikrer stabil drift selv under kontinuerlige høybelastnings- eller høytemperaturforhold som er typiske i opptrappingsapplikasjoner.

Spørsmål: Kan denne trefasede mellomspenningstransformatoren brukes utendørs?

A: Ja. Den fullstendig forseglede korrugerte tankdesignen beskytter interne komponenter mot fuktighet, støv og korrosive miljøer, noe som gjør den ideell for utendørs installasjoner som solenergianlegg, vindparker og industrielle transformatorstasjoner.

Fordeler med funksjonene

Betydelig reduserte driftskostnader: Den optimaliserte magnetiske kretsen og materialer med lavt tap reduserer energitap, og senker strømkostnadene over transformatorens levetid.

Høy driftssikkerhet: Avansert kortslutningsmotstandsdesign og forbedrede isolasjonssystemer sikrer stabil drift selv under nettsvingninger eller feilforhold.

Lave vedlikeholdskrav: Den fullstendig forseglede strukturen eliminerer behovet for oljeskifting og reduserer inspeksjonsfrekvensen, og minimerer nedetid og vedlikeholdsutgifter.

Kompakt og tilpasningsdyktig design: Den modulære strukturen tillater fleksibel installasjon i miljøer med begrenset plass, mens standardiserte grensesnitt forenkler integrasjon med bryterutstyr og kontrollsystemer.

Produkter tilpasser seg miljøet

Applikasjonsscenarier

Fornybare energisystemer: Ideell for solparker og vindkraftverk for å øke generert lavspentkraft til middels spenningsnivåer for nettilkobling.

Industrielle anlegg: Brukes i produksjonsanlegg og tungindustri der lavspentkraft fra generatorer eller omformere må heves for distribusjon.

Infrastrukturprosjekter: Egnet for flyplasser, jernbaner og datasentre som krever pålitelig spenningsøkning for backup- eller hovedstrømsystemer.

Kraftstasjoner: Anvendes i småskala kraftverk hvor spenningen må økes for overføring over lange avstander.

Produksjonsdetaljer

Kjernemateriale og prosess

Transformatorkjernen er konstruert ved hjelp av kaldvalset kornorientert silisiumstål med høy permeabilitet og en avtrappet skjøtdesign. Kjernen er presisjonskåret og stables automatisk for å sikre jevn magnetisk fluksfordeling, minimerer tap uten belastning og magnetiseringsstrøm.

Viklede struktur

Både høyspent- og lavspentviklinger er viklet med oksygenfrie kobberledere. Lavspenningsviklinger bruker en folie eller spiralstruktur med langsgående oljekanaler, noe som forbedrer mekanisk styrke og kortslutningsmotstandsevne.

Isolasjon og kjølesystem

Det brukes mineralolje av høy kvalitet eller miljøvennlig isolasjonsvæske med høyt brannpunkt. Olje-papir-isolasjonssystemet gjennomgår vakuumtørking og oljefyllingsprosesser for å eliminere gjenværende fuktighet og luft, noe som sikrer høy dielektrisk styrke og langsiktig pålitelighet.

Tank og tetning

Den korrugerte tankdesignen gir termisk ekspansjonskompensasjon uten behov for en konservator. Den fullstendig forseglede strukturen forhindrer oljeoksidasjon og fuktinntrengning, reduserer vedlikeholdsfrekvensen og forlenger oljens levetid.

Spørsmål og svar: Produksjon og kvalitetssikring

Spørsmål: Hvordan sikrer du at trinn opp trefaset oljenedsenket transformator tåler kortslutning?

A: Transformatorene våre gjennomgår kortslutningstesting i nasjonalt anerkjente laboratorier. Kombinasjonen av folieviklinger, stive spolestøtter og selvlåsende festemidler sikrer at strukturen forblir intakt under plutselige feilforhold.

Spørsmål: Hvilke kvalitetsstandarder følger du?

A: Alle produktene er designet, produsert og testet i henhold til IEC 60076, GB1094 og ISO 9001:2015 standarder. Hver enhet gjennomgår omfattende rutine- og typetester før levering.

Design og testing av transformatorer skal være i samsvar med følgende standarder:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《Spesifikasjoner og tekniske krav for oljenedsenkede krafttransformatorer》

JB/T3837-2010 《Metode for å kompilere typebetegnelser for transformatorprodukter》

GB/T311.1-3.11-97 《Isolasjonskoordinering og høyspenningstestteknikker for høyspentoverførings- og transformasjonsutstyr》

GB10237-88 《Isolasjonsnivåer og dielektriske tester for krafttransformatorer – utvendige isolasjonsluftklaringer》

GB7595-87 《Kvalitetsstandard for transformatorolje i bruk》

GB7328-87 《Måling av lydnivå for transformatorer》

GB7534-87 《Måling av delvis utladning》

GB/T15164-94 《Lasteveiledning for krafttransformatorer som er nedsenket i olje》

DL/T586-95 《Teknisk veiledning for produksjonsovervåking av brukere av kraftutstyr》

GB/T311.1-3.11-97 《Isolasjonskoordinering og høyspenningstestteknikker for høyspentoverførings- og transformasjonsutstyr》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Produktkvalitetsklassifisering for oljenedsenkede krafttransformatorer》

ZBK41005-89 《Lydnivå for 6-220KV transformatorer》
