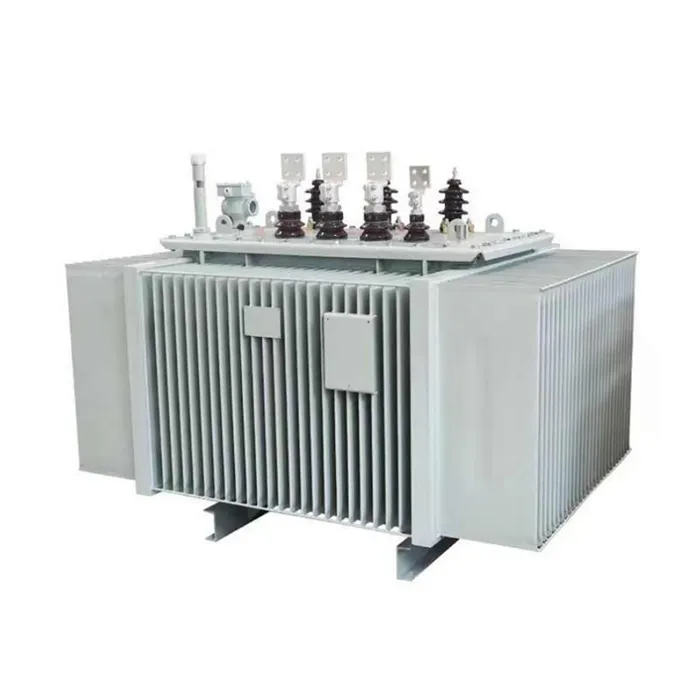

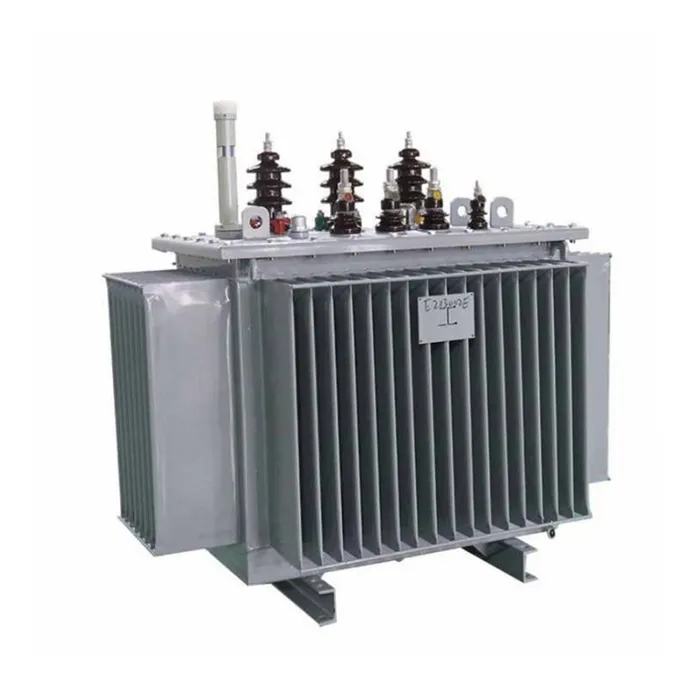

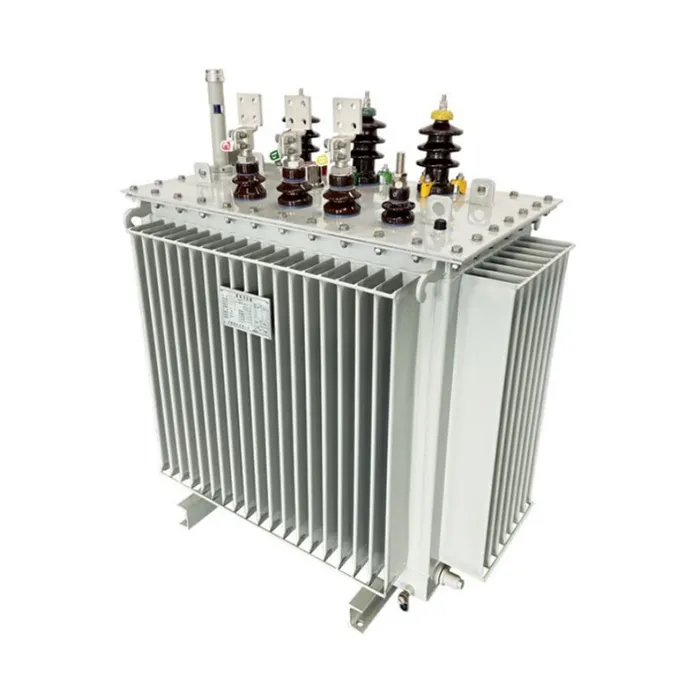

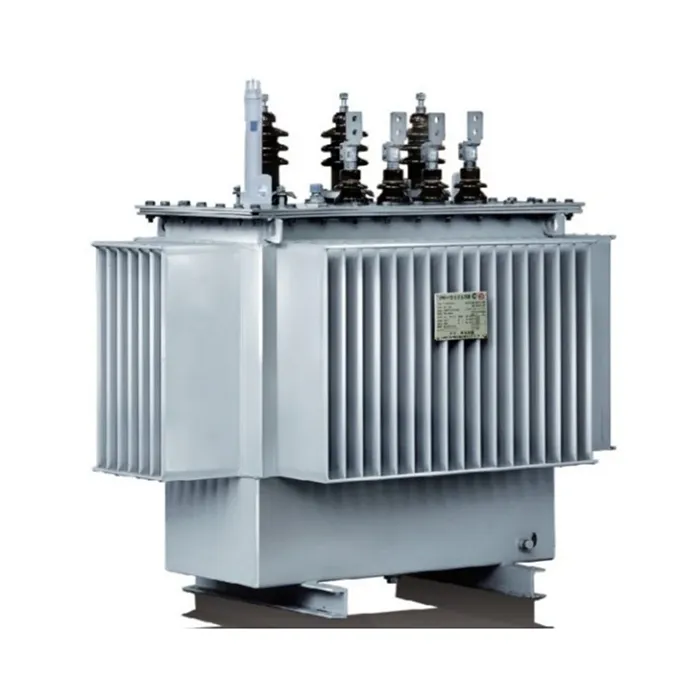

To-vikling trefase høyspenningstransformator

Vårt firma er en profesjonell produsent av to-viklings trefase høyspenningstransformator, designet for å levere pålitelig og effektiv kraftoverføring for høyspentnett og storskala kraftproduksjonsapplikasjoner. Kjernefordelen vår ligger i ufleksible applikasjonsløsninger, inkludert flere spenningsreguleringsmetoder som strømbrytere og strømbrytere – som muliggjør spenningsjustering uten strømbrudd under fluktuerende nettforhold. Med ulike kjølealternativer som oljenedsenket selvkjøling, tvungen luftkjøling og tvungen oljesirkulasjon, tilpasser transformatorene våre seg sømløst til ulike installasjonsmiljøer. Disse produktene kombinerer forenklet struktur, stabil drift, sterk slag- og overbelastningsmotstand og høy kostnadseffektivitet, noe som gjør dem til det foretrukne valget for transformatorstasjoner, kraftverk og industrielle kraftsystemer.

Merke: Lugao Power Co., Ltd.
Sertifisering: ISO/CE/Typetestrapport

Send forespørsel

produktbeskrivelse

Den to-sveilede trefasede høyspenningstransformatoren produsert avLugao Power Co., Ltd.er en krafttransformator med høy ytelse designet spesielt for høyspent overførings- og distribusjonsnettverk. I motsetning til tre-viklingsdesign, har denne transformatoren kun høyspennings- og lavspenningsviklinger, noe som forenkler strukturen betydelig samtidig som driftssikkerheten forbedres. Denne utformingen reduserer feilpunkter og forbedrer feiltoleransen, noe som gjør den spesielt egnet for generatoroppgraderingsapplikasjoner og nettsammenkobling.

Bygget med en kornorientert silisiumstålkjerne med lavt tap og oksygenfrie kobberviklinger med høy ledningsevne, oppnår transformatoren eksepsjonelt lave tomgangs- og lasttap. Den robusteoljenedsenket kjølesystemsikrer effektiv varmeavledning, mens den fullstendig forseglede tankstrukturen hindrer oljeoksidasjon og fuktinntrengning. Med flere tilgjengelige regulerings- og kjølekonfigurasjoner, leverer dette produktet langsiktig stabil ytelse under krevende driftsforhold.

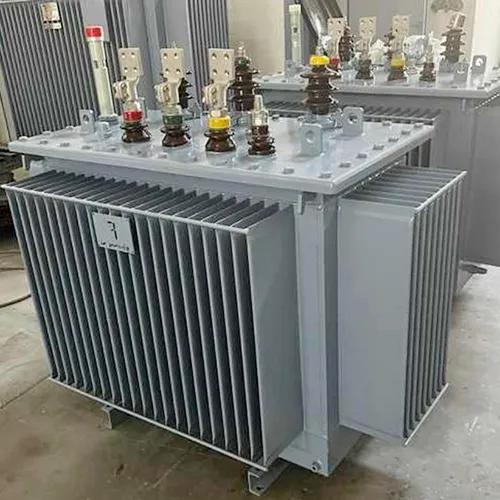

Two Winding Three Phase High Voltage Transformer

Produktfunksjon og applikasjon

Funksjoner

Oppfyller eller overgår IEC, ANSI, GB og andre internasjonale standarder

To-viklingsdesign for forenklet struktur og forbedret pålitelighet

Fleksibel spenningsregulering med strømbrytere eller strømbrytere

Flere kjølemetoder: oljenedsenket selvkjøling, tvungen luftkjøling, tvungen oljesirkulasjon

Høy overbelastningskapasitet og utmerket kortslutningsevne

Fullt forseglet korrugert tankdesign forhindrer oljeoksidasjon og fuktinntrengning

Lav støydrift og høy energieffektivitet

Robust konstruksjon egnet for tøffe utemiljøer

Standardiserte dimensjoner for enkel installasjon og vedlikehold

Spørsmål og svar: Nøkkelinnsikt om to-vikling trefase høyspenningstransformator

Q:Hva er en to-vikling trefase høyspenningstransformator?

EN:En to-viklings trefaset høyspenningstransformator består av to separate viklinger – en høyspent primærvikling og en lavspent sekundærvikling – viklet rundt en felles magnetisk kjerne. Den brukes til å øke eller trappe ned spenningen i trefasede strømsystemer, og tilbyr et enklere og mer pålitelig alternativ til tre-viklings- eller autotransformatordesign. Denne strukturen er mye brukt i kraftverk, transformatorstasjoner og industrielle applikasjoner der det bare kreves to spenningsnivåer.

Q:Hva gjør denne transformatoren fleksibel i bruk?

EN:Fleksibilitet oppnås gjennom to nøkkelaspekter. For det første lar spenningsreguleringsalternativer brukere velge enten strømbrytere for applikasjoner med stabile spenningskrav, eller strømbrytere for nett med betydelige spenningssvingninger – noe som muliggjør regulering uten å avbryte strømforsyningen. For det andre inkluderer kjølemetodens fleksibilitet oljenedsenket selvkjøling for standardapplikasjoner, tvungen luftkjøling for økt kapasitet og tvungen oljesirkulasjon for miljøer med høy belastning eller høy temperatur, noe som sikrer tilpasningsevne til ulike installasjonsforhold.

Q:Hvordan forbedrer den to-sveilede designen påliteligheten?

EN:Med færre viklinger og enklere interne tilkoblinger sammenlignet med treviklingstransformatorer, reduserer to-viklingsstrukturen potensielle feilpunkter og forenkler produksjon og vedlikehold. Dette resulterer i høyere driftssikkerhet, lavere risiko for interne feil og enklere feilsøking, noe som gjør den ideell for kritiske applikasjoner som for eksempel generatorer eller hovednettstasjoner.

Q:Hva er fordelene med høy overbelastningskapasitet og kortslutningsmotstandsevne?

EN:Høy overbelastningskapasitet sikrer at transformatoren kan håndtere midlertidige laststøt uten overoppheting eller ytelsesforringelse, noe som er avgjørende i industri- eller nettmiljøer med varierende etterspørsel. Utmerket kortslutningsmotstandsevne – oppnådd gjennom optimaliserte viklingsstrukturer, robuste klemsystemer og isolasjonsmaterialer med høy styrke – beskytter transformatoren mot mekaniske og termiske påkjenninger under nettfeil, noe som forlenger levetiden betydelig.

Hovedapplikasjonsscenarier

Kraftproduksjonsanlegg:Brukes som generator step-up transformatorer for å koble generatorer til høyspent overføringsnett.

Nettstasjoner:Ideell for spenningstransformasjon mellom to nettnivåer, for eksempel 110kV til 35kV eller 220kV til 110kV.

Industrielle kraftsystemer:Gir høyspenning til lavspenningskonvertering for store industrianlegg som krever pålitelig strømforsyning.

Integrasjon av fornybar energi:Egnet for vindparker og solkraftverk hvor spenningen trappes opp for nettilkobling under utfordrende miljøforhold.

Infrastrukturprosjekter:Utplassert på flyplasser, jernbaner, datasentre og sykehus som krever høy pålitelighet og fleksible installasjonsalternativer.

Produktparameter (spesifikasjon)

Rangering (kVA)	HV (kV)	LV (kV)	Vektorgruppe	Impedans (%)	Tap uten belastning (kW)	Lasttap (kW)	No-load Current (%)	Vekt (kg)	Mål (L×B×H) mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Merk: Tappeområde: ±5 %, ±2×2,5 %; Frekvens: 50Hz / 60Hz tilgjengelig; Tilpassede spenningsforhold tilgjengelig på forespørsel.

Produksjonsdetaljer

Kjernemateriale og produksjonsprosess

Den to-sveilede trefasede høyspenttransformatorkjernen er produsert ved hjelp av kaldvalset kornorientert silisiumstål med høy permeabilitet med en trappet skjøtdesign, som minimerer tomgangstap og reduserer magnetiseringsstrømmen. Kjernelamineringer er presisjonskåret og stables automatisk for å sikre tette skjøter og jevne magnetiske baner. Kjernen er sikkert bundet med halvtørr glasstape for å opprettholde strukturell integritet og lav støydrift.

Viklede struktur

Både høyspent- og lavspentviklinger er konstruert ved hjelp av oksygenfrie kobberledere, som tilbyr høy ledningsevne og lave motstandstap. Lavspenningsviklingen vedtar en folie eller spiralformet struktur med langsgående oljekanaler, noe som forbedrer mekanisk styrke og kortslutningsmotstand betydelig. Høyspentviklingen er designet med interleaved eller kontinuerlige skivekonfigurasjoner for å optimalisere spenningsfordeling og impulsstyrke.

Isolasjon og kjølesystem

Høykvalitets mineralsk isolasjonsolje eller miljøvennlig isolasjonsvæske med høyt brannpunkt brukes for å gi utmerket dielektrisk styrke og kjemisk stabilitet. Olje-papir-isolasjonssystemet gjennomgår vakuumtørking og oljefyllingsprosesser for å eliminere gjenværende fuktighet og luft, noe som sikrer høy startspenning for delvis utladning og langsiktig driftssikkerhet. Kjølealternativer inkluderer oljenedsenket selvkjøling (ONAN), tvungen luftkjøling (ONAF) og tvungen oljesirkulasjon (OFAF) for å møte varierte brukskrav.

Tank og tetningsstruktur

Den to-viklede trefase høyspenningstransformatoren har en korrugert tankdesign. Den korrugerte tankdesignen gir termisk ekspansjonskompensasjon uten behov for en konservator. Den fullstendig forseglede strukturen forhindrer oljeoksidasjon og fuktinntrengning, reduserer vedlikeholdsfrekvensen og forlenger oljens levetid. Trykkavlastningsventiler og oljenivåmålere med lavnivåalarmer er standard for å sikre sikker drift under unormale forhold.

Beskyttelse og kontrollkonfigurasjon

Standardutstyr inkluderer en oljetemperaturmåler med alarmkontakter, en viklingstemperaturindikator og en trykkavlastningsventil. For applikasjoner som krever forbedret overvåking, er valgfrie gassreleer og fiberoptiske temperaturmålesystemer tilgjengelig for å muliggjøre dynamisk laststyring og tidlig feildeteksjon.

Kvalitets- og testsikring

To-viklings trefasede høyspenttransformatorer må gjennomgå omfattende typetesting og rutinetesting før levering, inkludert tester for ubelastet tap og lasttap, tester for kortslutningsimpedans, induserte overspenningsmotstandstester, delvis utladningstester og lynimpulstester. Alle nøkkelytelsesindikatorer overgår kravene til både nasjonale standarder og IEC-spesifikasjoner, og sikrer langsiktig stabil drift under komplekse feltforhold.

Produktets ettersalgsservice

Alle produkter dekkes av fem års garanti mot fabrikasjonsfeil ved normal bruk, med garantert lekkasjefri og malingsfri drift.

Livsvarig servicestøtte sikrer tilgjengeligheten av reservedeler og teknisk assistanse gjennom hele produktets livssyklus.

Designet for en levetid på ikke mindre enn 30 år under riktige vedlikeholdsforhold.

Ved utstyrssvikt vil leverandøren svare innen en time etter varsling og sende teknisk personell til stedet innen 24 timer innenlands.

Serviceforpliktelse

Lugao Power Co., Ltd. opererer under et ISO 9001-2008 kvalitetsstyringssystem, som sikrer at alle to-viklings trefasede høyspenningstransformatorer oppfyller 100 % kvalitetsstandarder før de forlater fabrikken. Omfattende forhåndssalg, salg og ettersalgstjenester tilbys for å sikre fullstendig kundetilfredshet.

Overholdelse av standarder:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 IEC 60076-serien

Lugao ISO 9001 quality management certificate
