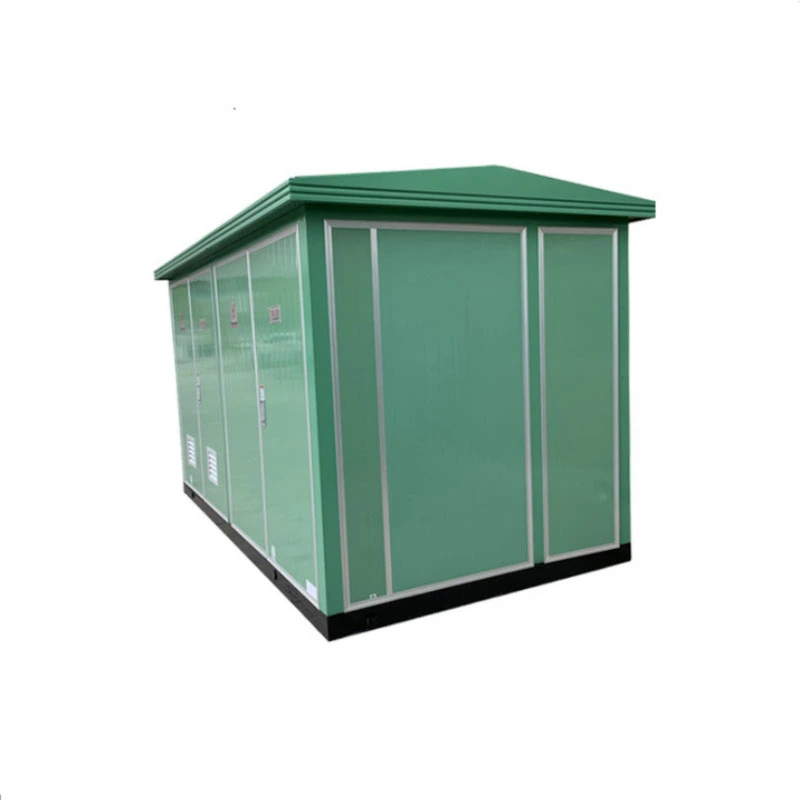

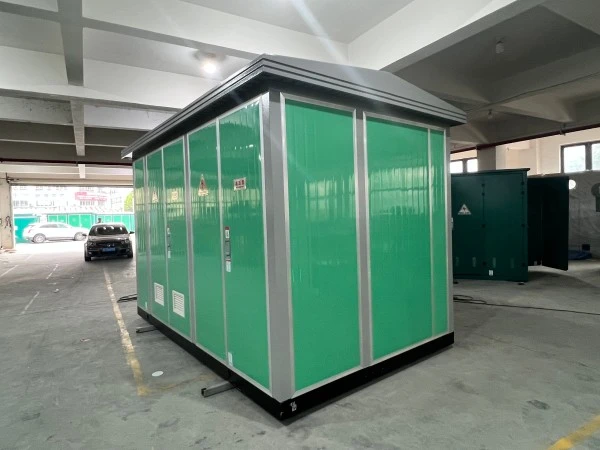

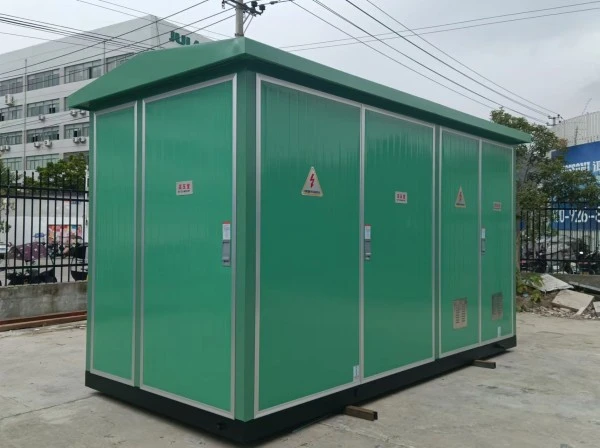

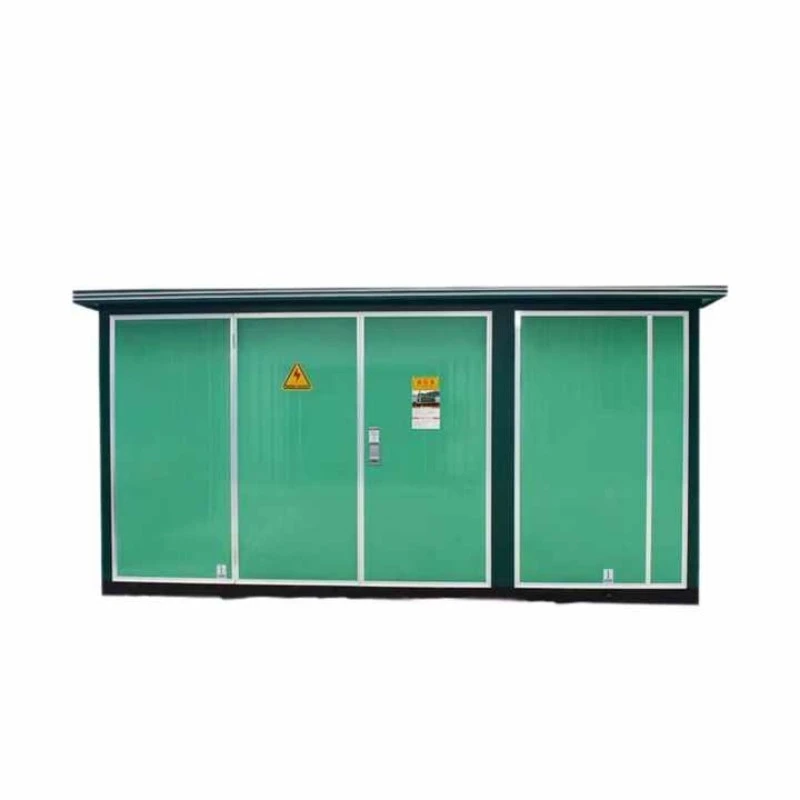

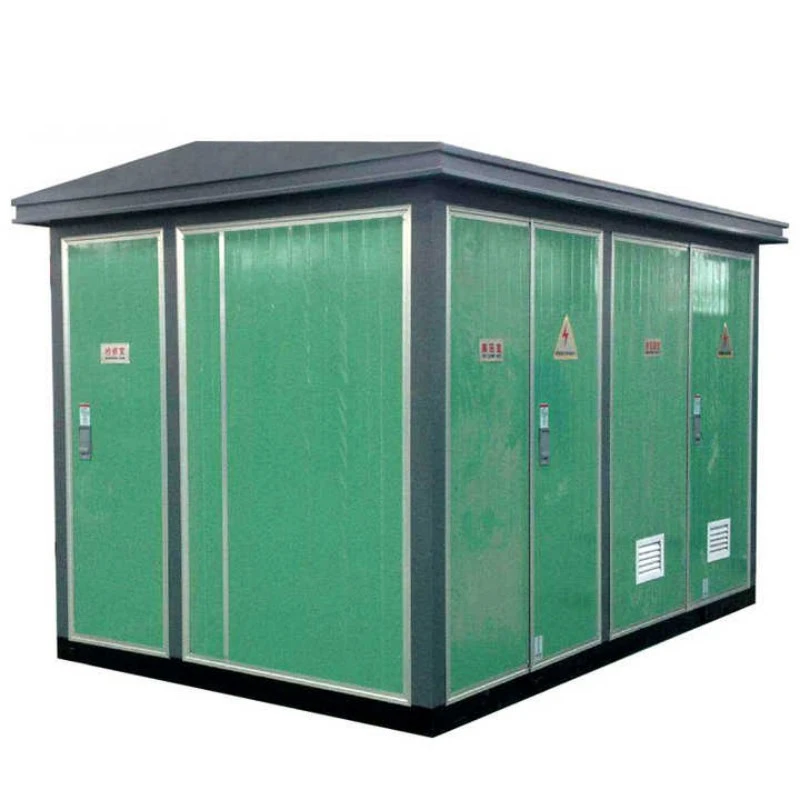

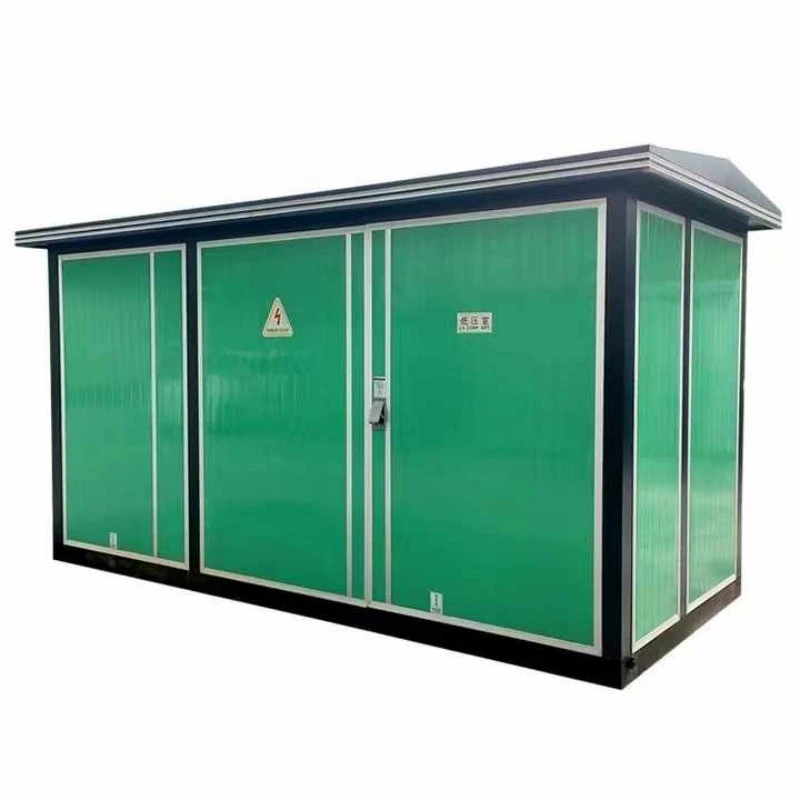

Vindkraftpakket europeisk type understasjon

Vindkraftpakket europeisk type understasjon er en fabrikkmontert, kompakt kraftkonverteringsenhet spesielt designet for å samle mellomspenningselektrisitet fra en eller flere vindturbiner, trappe den ned (eller opp) til nettkompatible nivåer, og beskytte både turbinen og strømnettet mot elektriske feil.

I motsetning til generiske understasjoner, er denne enheten spesialbygget for de unike kravene til vindproduksjon:

● Høy vibrasjonstoleranse: Forsterkede interne samleskinner og anti-løsende maskinvare.

● Bred spenningssvinging: Håndterer utgangssvingninger fra 400V (turbinterminal) til 35kV (samlingsnett).

● Klar for fjernovervåking: Integrerte SCADA-porter for turbinkontrollrom.

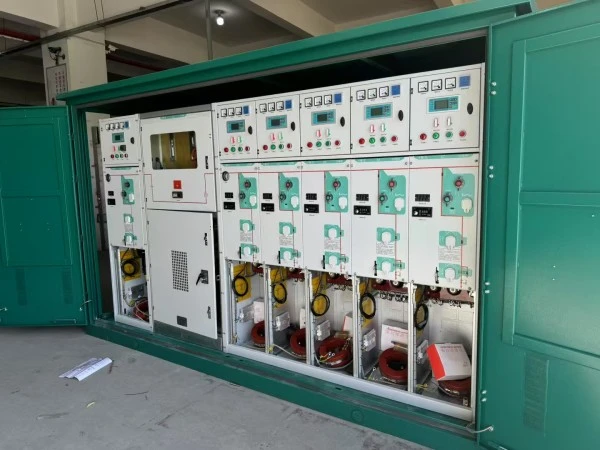

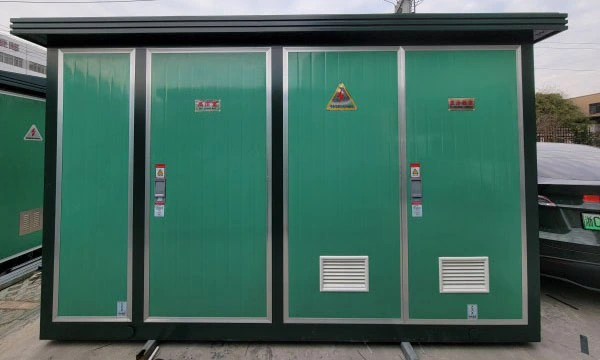

Fysisk sett opprettholder den vindkraftpakkede europeiske transformatorstasjonen den klassiske europeiske treromsarkitekturen (HV-side, transformator, LV-side), men legger til vindspesifikke funksjoner: et dedikert grensesnittbeskyttelsesrelé, harmoniske filtreringsterminaler og et værbestandig kabinett vurdert for kystsaltspray.

Hva kan det gjøre?

Primærfunksjon: Fungerer som det elektriske grensesnittet mellom en vindturbingenerator og mellomspenningsnettet.

Fire kjernejobber:

1. Spenningstransformasjon:Konverterer turbinens utgangsspenning (typisk 690V) til oppsamlingsnettspenning (10kV–35kV) ved hjelp av en opptrappingstransformator plassert inne i enheten.

2. Feilisolering:Kobler automatisk fra turbinen hvis nettparametere (spenning, frekvens) driver utenfor tillatte grenser, og beskytter begge aktiva.

3. Strømkvalitetskondisjonering:Gir jording, overspenningsavledere og filtreringspunkter for å dempe harmoniske generert av frekvensomformere inne i turbinen.

4. Energimåling og overvåking:Inneholder CT-er og PT-er for brukskvalitet for innmatingstariffmåling og ekstern ytelsessporing.

Fordi vindkraftpakkede europeiske transformatorstasjoner leveres ferdig kablet og testet, unngår vindparkutviklere måneder med elektrisk montering på stedet. En enhet betjener enten en enkelt stor turbin (2MW–6MW) eller en liten klynge med mindre turbiner i en "kjedekjede"-konfigurasjon.

Produktparameter

Nedenfor er de tekniske standardspesifikasjonene for Wind power Packaged European type understasjon fra Lugao Power. Egendefinerte vurderinger tilgjengelig på forespørsel.

Produktfunksjon og applikasjon

Spørsmål 1: Hva skiller den vindkraftpakkede europeiske transformatorstasjonen fra en standard europeisk transformatorstasjon?

A: Tre vindspesifikke funksjoner. For det første er transformatoren inne i en vindkraftpakket europeisk transformatorstasjon designet for toveis kraftstrøm og hyppige spenningssvingninger – turbiner ramper opp og ned konstant. For det andre inkluderer LV-rommet et dedikert nettgrensesnittbeskyttelsesrelé som utløses innen 100 ms hvis nettspenningen eller frekvensen avviker, som kreves av standarder for nettforbindelse (f.eks. IEEE 1547, IEC 61727). For det tredje bruker hele kabinettet antivibrasjonsfester på alle elektriske kontakter; standardenheter vil se at skruen løsner etter seks måneder i nærheten av en turbin.

Q2: Hvordan håndterer denne enheten lynnedslag som er vanlig i åpne vindparker?

A: Hver vindkraftpakket europeisk transformatorstasjon er utstyrt med type 1+2 overspenningsavledere på både HV- og LV-siden (utladningskapasitet 25kA per pol). I tillegg har transformatortanken en direkte jordingssko dimensjonert for 120 mm² kobberkabel. I vår fabrikktest simulerer vi 10/350μs lynimpulser opp til 100kA uten intern overslag.

Q3: Kan denne transformatorstasjonen brukes til både land- og havvind?

A: På land – absolutt. For offshore tilbyr vi en oppgradert versjon kalt "Offshore-pakken." Den standard vindkraftpakkede europeiske transformatorstasjonen har IP54-klassifisering, egnet for kystsoner på land. For offshore (på turbinplattform eller jacketfundament) oppgraderer vi til IP66, bruker C5-M marine-grade belegg (over 400μm tykk), og erstatter alle standard stålbolter med 316L rustfritt stål. Transformatoroljen erstattes med naturlig ester (biologisk nedbrytbar) for å oppfylle miljøkravene.

Q4: Hva er de vanligste applikasjonsscenarioene for denne enheten?

A: Fire primære applikasjoner:

Produksjonsdetaljer

Hvordan Lugao Power bygger en bedre vindkraftpakket europeisk understasjon

Detalj 1: Antivibrasjonsteknikk

De fleste understasjonsfeil i vindparker sporer tilbake til løsnede forbindelser fra konstant turbinoscillasjon (0,5–2 Hz). Vår løsning: hver samleskinnekobling bruker Belleville-skivefjærer under boltehodet, og opprettholder klemkraften selv når komponentene vibrerer. Rekkeklemmer er av typen bur-klemme (ikke skrue-klemme). Innvendige buntebånd erstattes med låsestropper i rustfritt stål. Resultat: etter 5000 timer med simulert vibrasjon (2g, 5–200Hz sveip), forblir momentretensjon >90 % av den opprinnelige verdien.

Detalj 2: Transformatordesign for vinddrift

Standard distribusjonstransformatorer ser jevn belastning. Vindtransformatorer ser raske svingninger fra 0 % til 110 % på under 10 sekunder. VårVindkraft Pakket europeisk type understasjonbruker en kjerne med høy kortslutningsstyrke med aksialt klemtrykk på 4,5 MPa (mot industristandard 2,5 MPa). Viklinger er kontinuerlig transponerte ledere (CTC) i stedet for flere parallelle tråder, noe som eliminerer sirkulerende strømtap under ubalanserte belastninger. Vi legger også til fiberoptiske temperatursensorer innebygd direkte i LV-viklingen – ikke bare toppoljetermometre – som gir sanntids hotspot-data til turbinkontrolleren.

Detalj 3: Korrosjonsbeskyttelse utover maling

Vindparker ligger i klasse C3 (innlands) til C5-M (offshore) miljøer. Standard pulverlakkering svikter ved kuttekanter. Vår prosess:

1. Kantforsegling: Hver laserkuttet kant får en perle med epoksykantforsegler før maling.

2. Sinkrik grunning: 80μm 95 % sinkstøvepoksyprimer (offerbeskyttelse).

3. Mellomstrøk: 100μm høybyggende epoksy.

4. Toppstrøk: 80μm polyuretan (RAL 7035 lys grå, eller tilpasset).

Total DFT (tørrfilmtykkelse) = 260μm minimum. Saltspraytestet til 1500 timer uten kryp (ASTM B117).

Vår fordel kontra konkurrenter

Hvorfor velge Lugao Power for vindkraftstasjoner?

10+ år med produksjon av kraftutstyr

Dedikert transformator og MV Switchgear Engineering Team

Vindkraftstasjonsløsninger fra 1MVA til 8MVA

Fabrikktesting før forsendelse

Tilpasset design for vindprosjekter på land og kyst

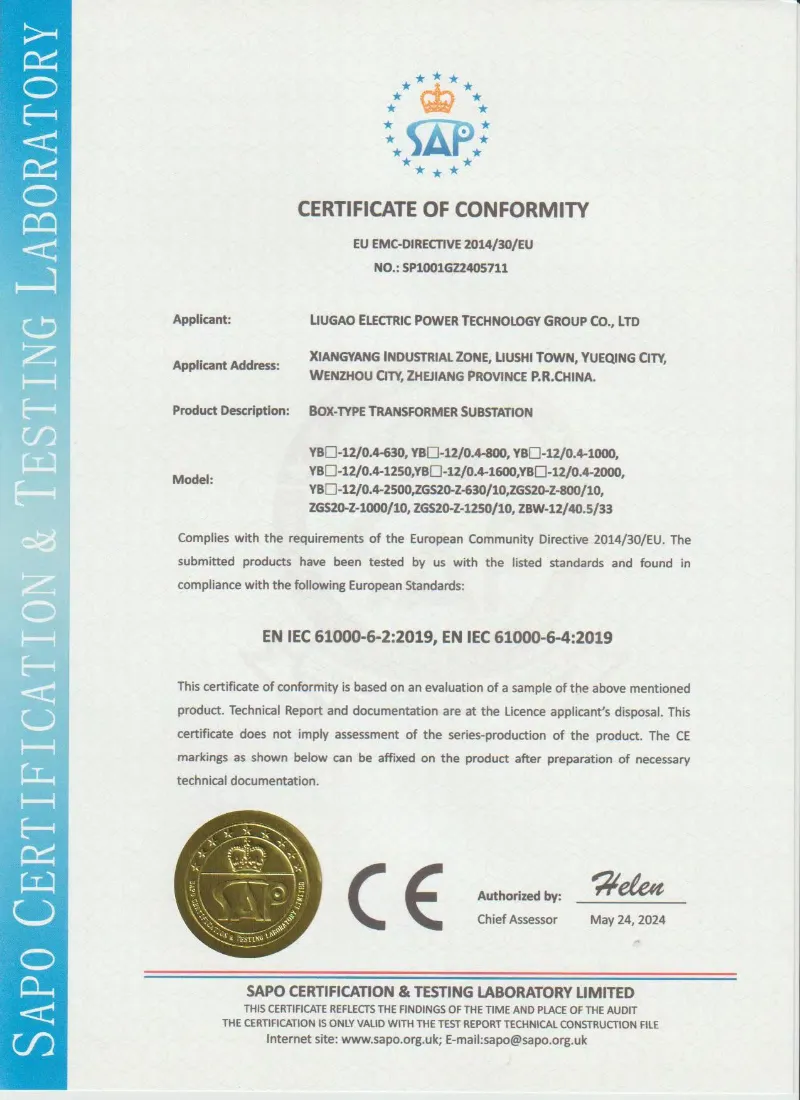

IEC-kompatibel produksjon og testing
