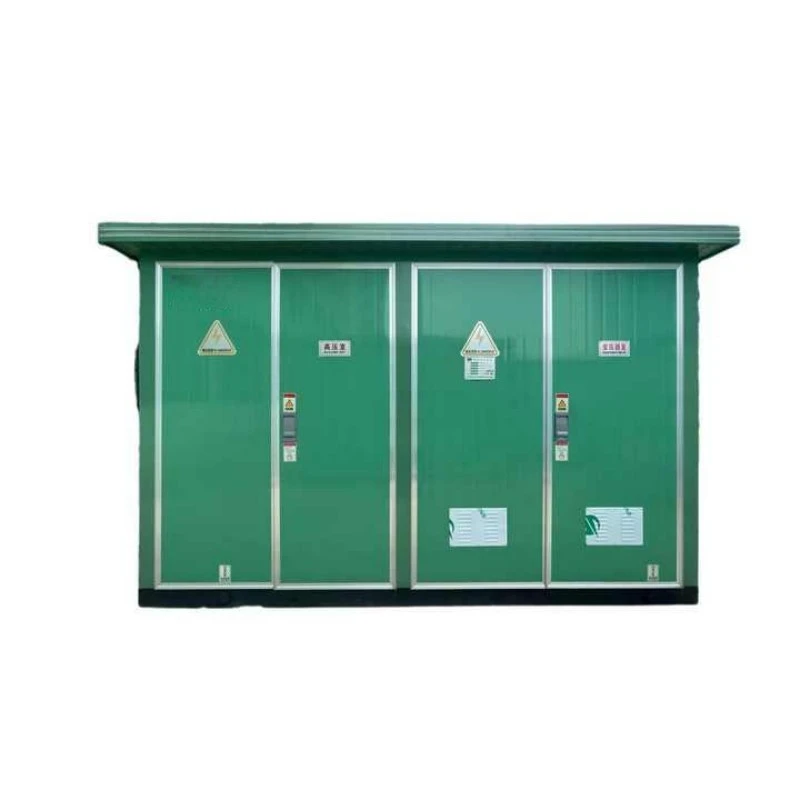

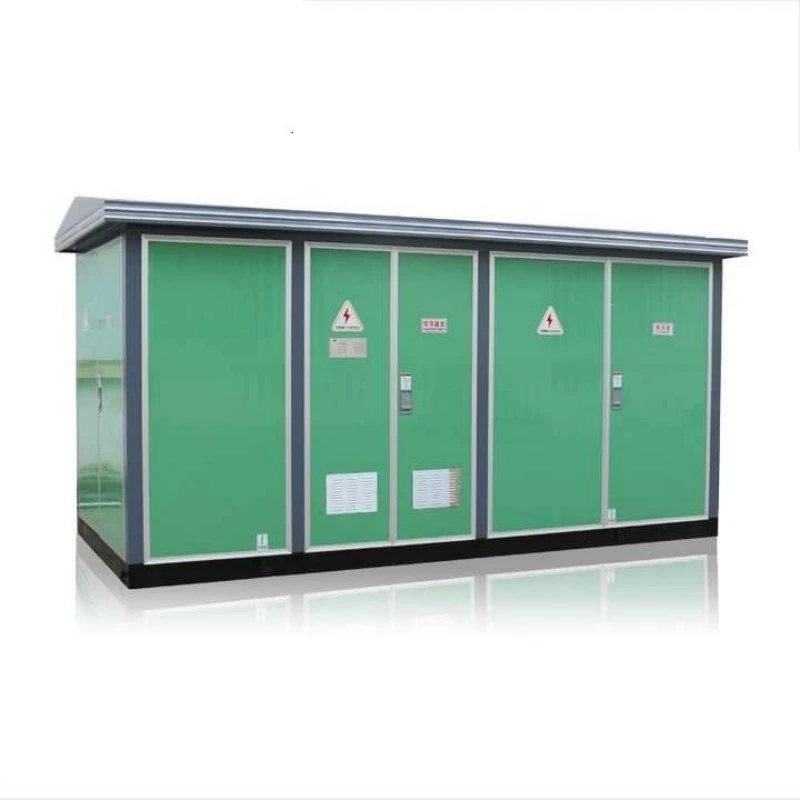

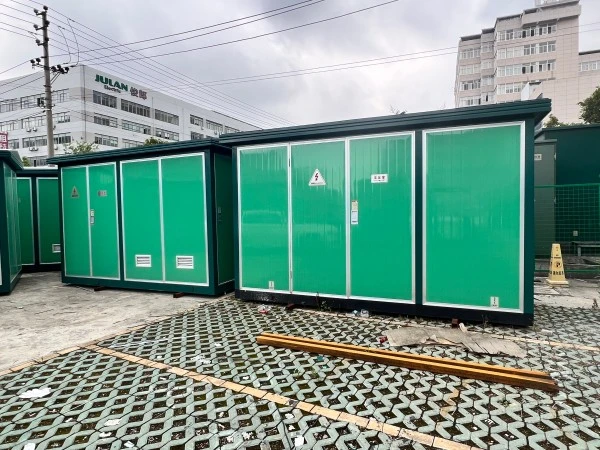

Prefabrikkert kompakt europeisk type understasjon

En prefabrikkert kompakt understasjon av europeisk type er en fabrikkmontert, trekammer lukket kraftfordelingsenhet designet for å motta, transformere og distribuere mellomspenningselektrisitet til lavspentbelastninger. I motsetning til tradisjonelle betongbygde transformatorstasjoner som krever uker med konstruksjon på stedet, kommer denne enheten klar for tilkobling.

Hva er det?

Den prefabrikkerte kompakte transformatorstasjonen av europeisk type (også kjent som enEuropeisk bokstransformatorstasjon) består av tre distinkte, adskilte rom:

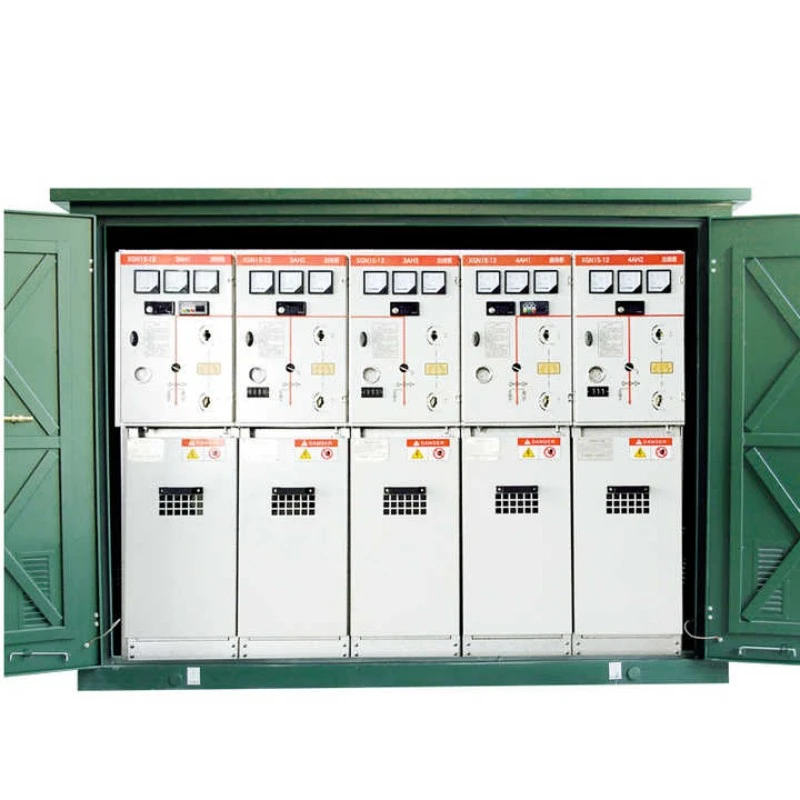

1. Høyspenningsrom (HV): Inneholder bryterutstyr, beskyttelsesreleer og måleenheter.

2. Transformatorrom: Inneholder en oljenedsenket eller tørrtransformator.

3. Lavspenningsrom (LV): Inneholder distribusjonspaneler, strømbrytere og utgående matere.

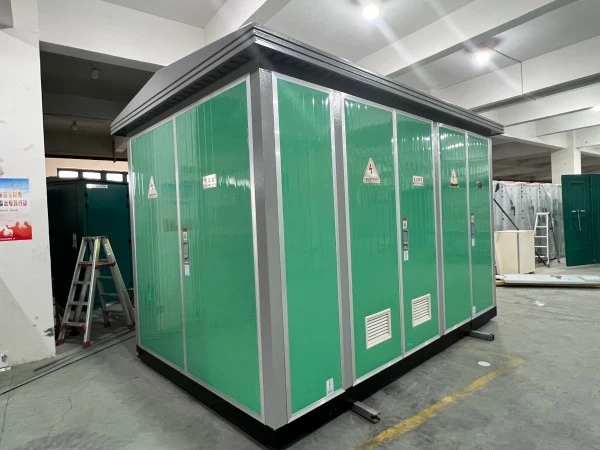

Disse tre kamrene er arrangert i en "I"- eller "II"-form i en enkelt, værbestandig stål- eller komposittkapsling. Hvert rom er fysisk atskilt av metallskillevegger for å forhindre forplantning av feil.

Hva kan det gjøre?

Dette utstyret utfører tre kjernefunksjoner:

1. Nedtrappingsspenningskonvertering: Konverterer innkommende mellomspenning (6kV, 10kV, 20kV, 35kV) til brukbar lavspenning (400V, 230V).

2. Beskyttelse og isolasjon: Isolerer automatisk defekte kretser via sikringer eller kretsbrytere, og beskytter nedstrøms eiendeler.

3. Lasthåndtering: Fordeler strøm til flere utgående kretser, og muliggjør selektiv svitsjing, måling og overvåking.

Fordi den prefabrikerte kompakte transformatorstasjonen av europeisk type er forhåndskablet og testet på fabrikken, eliminerer den komplekse kablingsfeil på stedet. Den fungerer som nervesenteret for endelig kraftdistribusjon i boligblokker, fabrikker, solfarmer og el-ladestasjoner.

Produktfordeler

Når du velger den prefabrikerte kompakte europeiske transformatorstasjonen fra Lugao Power, får du fem klare konkurransefortrinn i forhold til konvensjonelle nettstasjoner og alternativer av amerikansk type.

Fordel 1: Overlegen personellsikkerhet

Den tre-roms "compartmentalized" designen er kjennetegnet til enhver ekte prefabrikkert kompakt europeisk type understasjon. Hver seksjon er fullstendig forriglet med mekaniske og elektriske forriglinger. For eksempel kan ikke LV-døren åpnes med mindre hovedbryteren er AV; HV-døren kan ikke åpnes med mindre jordingsbryteren er STENGT. Denne sekvensielle sikkerhetslogikken forhindrer direkte eksponering, og reduserer drastisk risikoen for lysbue for operatører. Transformatorstasjoner av amerikansk type, derimot, har ofte utsatte strømførende deler under utskifting av sikring.

Fordel 2: Uavbrutt strømforsyning

I motsetning til enheter av amerikansk type der utskifting av en sikring krever at hele transformatoren kobles fra, tillater vår prefabrikkerte kompakte transformatorstasjon av europeisk type uavhengig vedlikehold. Du kan åpne LV-rommet for måleravlesning mens HV-siden forblir strømførende. Mer avanserte versjoner kan romme en loop-switchende RMU (Ring Main Unit), som muliggjør en "to-inn, to-ut" konfigurasjon som opprettholder strøm til nedstrømskunder selv under oppstrøms feil. Dette gjør det uunnværlig for sykehus og datasentre.

Fordel 3: Utmerket termisk styring

Hvert transformatorrom har tvungen ventilasjon (automatiske termostatstyrte vifter) pluss naturlige konveksjonslameller. Den fysiske separasjonen betyr at varme generert av transformatoren ikke påvirker følsomme elektroniske releer i HV-rommet. Våre tester viser at innvendig temperatur holder seg 15–20 °C lavere enn ikke-segmenterte design under toppbelastninger om sommeren, noe som direkte forlenger isolasjonens levetid.

Fordel 4: Ekstrem miljøtilpasningsevne

Bygget til IP54 minimum (støvtett og beskyttet mot vannstråler), tåler kabinettet saltsprut, sandstormer og kraftig regn. En 40 mm luftspalte pluss anti-kondensvarmere forhindrer intern fuktighet. Driftsområde: -40°C til +55°C. Denne robustheten er grunnen til at den prefabrikerte kompakte europeiske transformatorstasjonen er standardvalget for kystvindparker og ørkensolprosjekter.

Fordel 5: Lavere totale eierkostnader (TCO)

Opprinnelig kjøpesum kan være 15–20 % høyere enn en sammenlignbar enhet av amerikansk type, men TCO over 20 år er 30 % lavere. Hvorfor? Enheter av europeisk type har utskiftbare, modulære komponenter (du bytter bare en defekt sikring, ikke hele samleskinnen). Oljeoppsamlingskar forhindrer grunnforurensningsfiner. Minimalt anleggsarbeid (bare en flat betongpute) kontra å bygge et betongrom sparer $5000–$10.000 per enhet i installasjonsarbeid.

Produktfunksjoner

Nedenfor er de spesifikke tekniske egenskapene til vår prefabrikkerte kompakte transformatorstasjon av europeisk type:

Produksjonsdetaljer

Lugao Power produserer alle prefabrikkerte kompakte europeiske transformatorstasjoner i vår ISO 9001-sertifiserte fabrikk på 25 000 m². Nedenfor er viktige produksjonsdetaljer som skiller kvaliteten vår.

Materialvalg

Stål: Importert DX51D+Z275 galvanisert stål, klippet og bøyd på en CNC revolverstans (toleranse ±0,2 mm).

GRP (Glass Forsterket Polyester): Tilbys for kystbestillinger – null korrosjon, men høyere kostnad. Brannhemmende klasse VO (UL94).

Transformatorkjerne: Amorft metall eller CRGO silisiumstål (M5-kvalitet, 0,23 mm tykkelse). Tomlastap redusert med 70 % sammenlignet med standard stål.

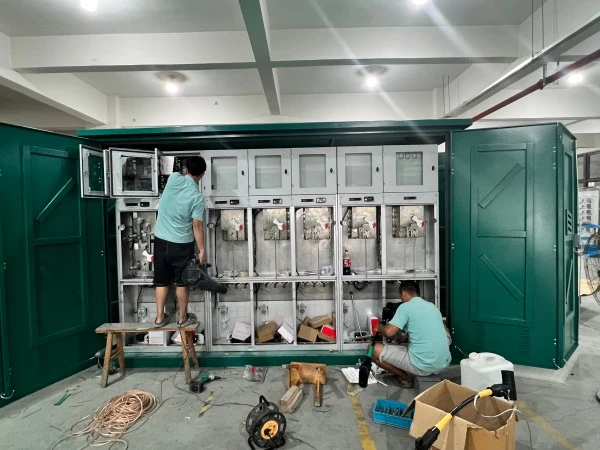

Monteringsprosess

Romfabrikasjon: Separate sveisejigger for HV-, transformator- og LV-seksjoner. Hvert rom er lekkasjetestet med en såpeløsning (for oljeoppbevaring).

Maling: Forbehandling (avfetting, fosfatering) → Epoksygrunning (80μm) → Polyester toppstrøk (70μm). Saltspraytest: 720 timer uten krypning.

Interne ledninger: Halogenfrie, 90°C-klassifiserte kobberkabler, krympet med sekskantede dyser (uttrekkstest >200N). Alle terminaler merket med krympemarkører.

Transformatorinstallasjon: Oljefylte transformatorer gjennomgår vakuumtørking (restfuktighet <0,5%). Transformatorer av tørr type er impregnert under vakuumtrykk (VPI) to ganger.

Kvalitetskontroller

1. Dielektrisk test: 28kV/1min for HV-siden; 3kV/1min for LV side.

2. Varmekjøring: Full belastning ved 40°C omgivelsestemperatur i 8 timer; temperaturøkning overvåket av 12 PT100-sensorer.

3. IP-test: Støvkammer i 8 timer, etterfulgt av vannstråletest (12,5 mm dyse ved 100 liter/min).

4. Funksjonell forriglingstest: 50 åpne-lukke sykluser på hver bryter.

Tilpasningsalternativer

1. Farge: RAL 7035 (lys grå) standard; enhver RAL-kode på forespørsel (+15 dagers ledetid).

2. Kabelinnføring: Bunn (gjennom sokkel) eller side (glandplater).

3. Smarte funksjoner: IoT-aktivert fjernovervåking (strøm, spenning, temp, dørstatus) via 4G/WiFi.

Emballasje, frakt, garanti

Emballasje og frakt

Hver prefabrikkerte kompakt europeisk transformatorstasjon løftes ved hjelp av fire innebygde løfteører (testet til 2× bruttovekt). Pakkeprosedyre:

● Interiør: Silikagel-tørkemiddelpakker (2 kg) plassert inne i hvert rom for å absorbere transportfuktighet.

● Kabelinnføringer: Forseglet med plasthetter og selvvulkaniserende tape.

● Eksteriør: Stretch-innpakket med VCI-film (Vapor Corrosion Inhibitor), deretter dekket med en kraftig vanntett presenning.

● Kasser: Boltet fast på en transportstøtte i stål (1200 mm høyde for gaffeltrucklommer). Hjørnebeskyttere og stroppebånd.

Ledetid: 25 virkedager for standard 630kVA enhet; 35 dager for tilpassede bestillinger (inkludert smart måling).

Garanti og ettersalg

Garantiperiode: 12 måneder fra idriftsettelsesdato eller 14 måneder fra forsendelse (avhengig av hva som kommer først).

Dekning: Alle produksjonsfeil i materialer eller utførelse. Dekker ikke skade fra lynnedslag, flom, overbelastning utover navneskiltet eller uautoriserte modifikasjoner.
