Utendørs boks-type transformatorstasjonsløsning for Mexico solcellekraftverk

Fotobeskrivelse på stedet:

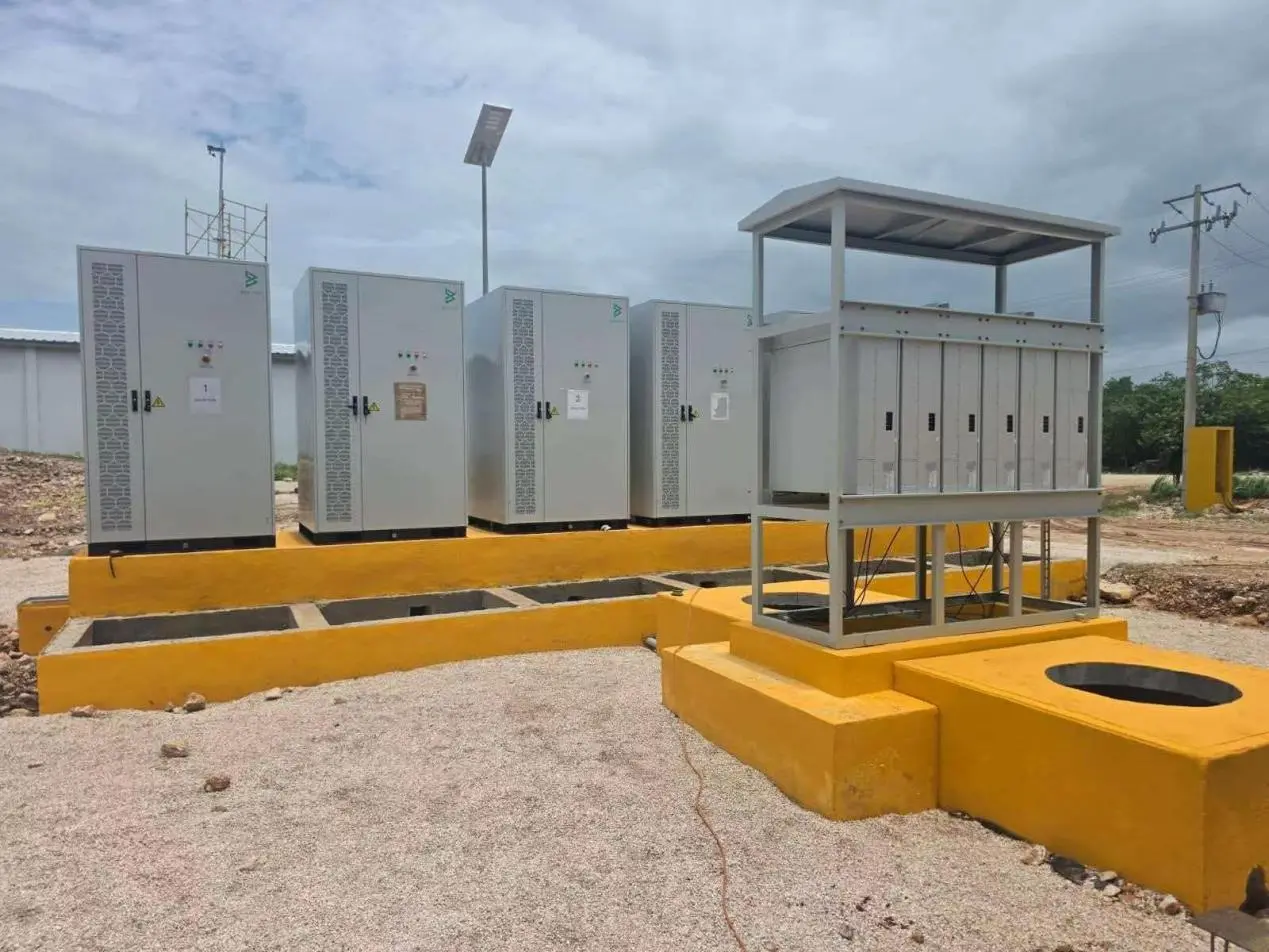

Figur 1: Integrert konfigurasjon av omformerens styreskap og lavspentkombinasjonsskap

På venstre side av panelet er det fire uavhengige utendørs fotovoltaiske inverter-kontrollskap; på høyre side er det installert en matchende åpen lavspenningskombinasjonsfordelingsramme med en regntett baldakin. Alt utstyr er montert på forhøyede gule betongbaser, som har innebygde kabelgrøfter for å sikre kabelinngang og -utgang i bunnen, og forhindrer dermed erosjon fra bakkenivå regnvann og fuktighet.

Inverterkontrollskap: IP54-klassifisert utendørs beskyttelseskapsel med store sidekonvektive kjøleventiler og støvfiltre, med integrerte betjeningsknapper, statusindikatorer og feilalarmer på frontpanelet. Hver enhet opererer uavhengig innenfor sin utpekte sone, og tillater vedlikehold av individuelle enheter uten å påvirke hele kraftproduksjonssystemet.

Lavspenningsfordelingsramme: har en åpen regntett takdesign med naturlig varmespredning for tropiske høytemperaturmiljøer, utstyrt med seks interne utgangsporter for å samle strøm fra flere omformere og forenkle kabling på stedet. Anlegget inkluderer solcelledrevne overvåkings- og lysstolper som opererer uten ekstern nettstrøm, og oppfyller krav til nattdrift, vedlikehold og sikkerhetsovervåking.

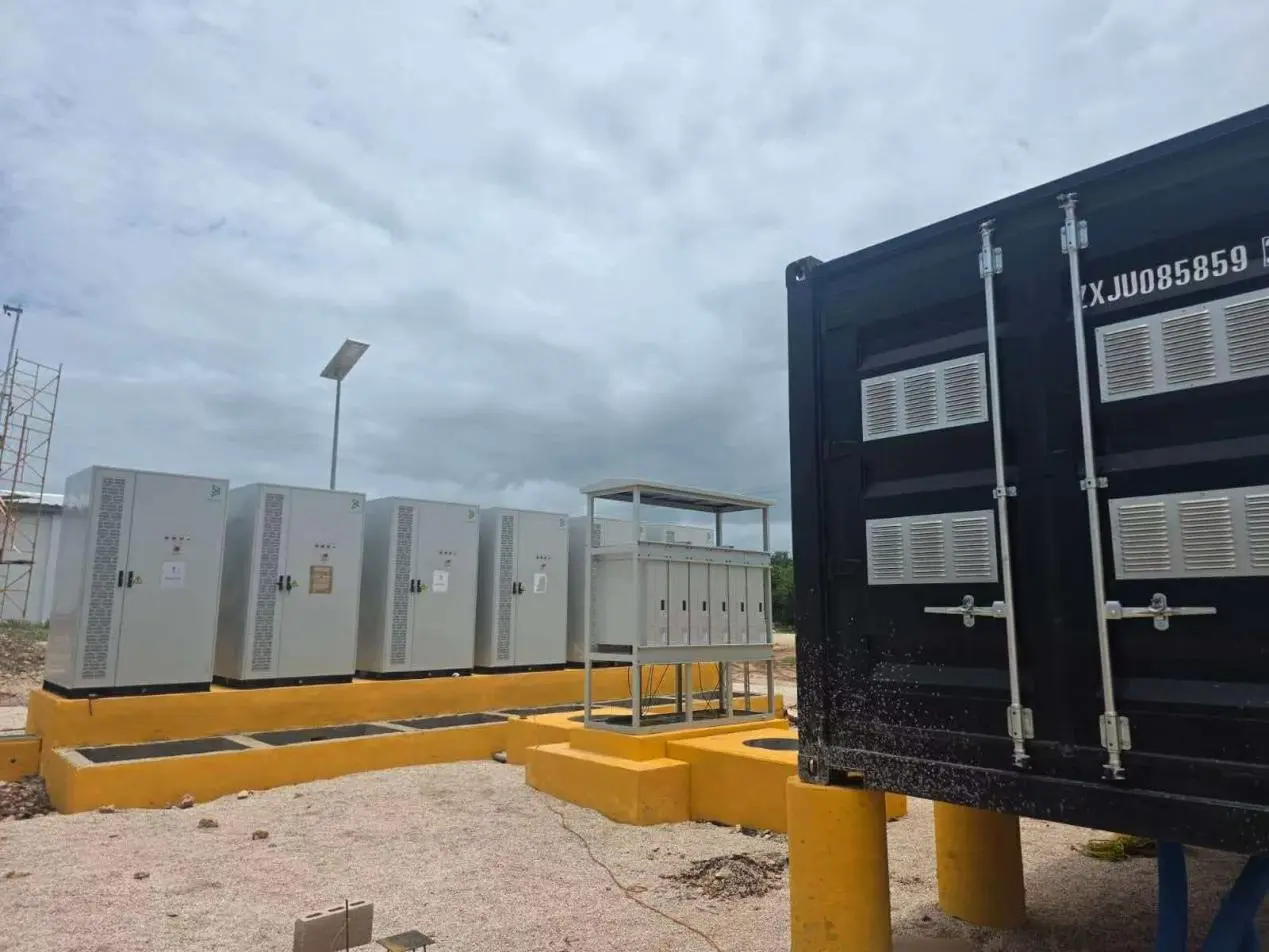

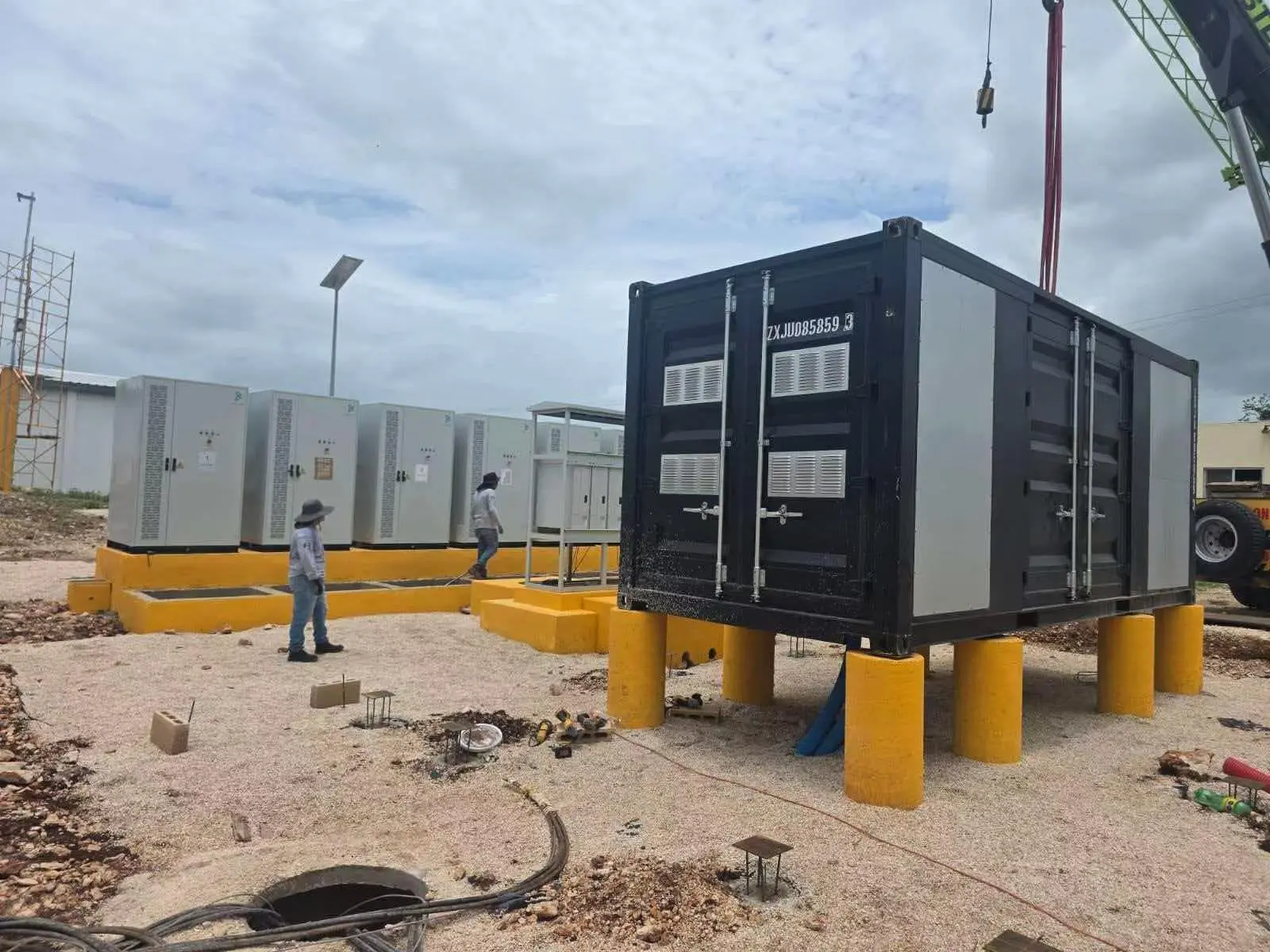

Figur 2 og 3: Containerisert transformatorstasjon ankommer stedet; panoramautsikt over hele strømfordelingsområdet

Den integrerte sorte containeriserte transformatorstasjonen er levert til stedet, og danner et komplett solcellestrømdistribusjonssystem sammen med det bakmonterte inverterskapet og kombineringsskapet. Begge sider av beholderen er utstyrt med regnbestandige ventilasjonslameller og har innebygde støvtette og vannavstøtende strukturer for å forbedre varmeavledningen i miljøer med høy temperatur. Beholderen er belagt med et utendørs værbestandig belegg som gir beskyttelse mot ultrafiolett stråling og saltspraykorrosjon, noe som gjør den egnet for langvarig drift under friluftsforhold i Mexico.

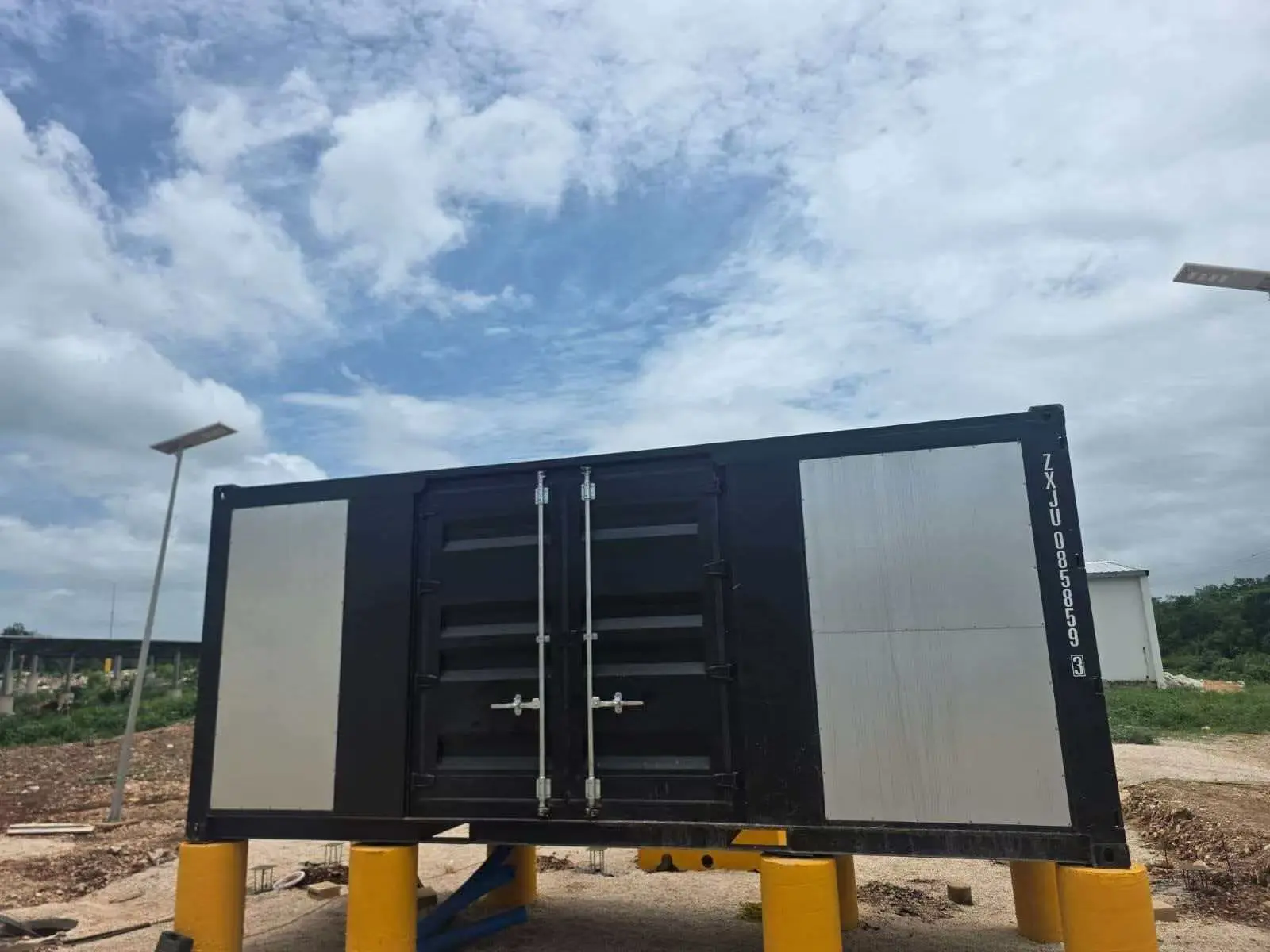

Figur 4: Beholderboksen forvandlet til et produktutseende

Standardisert containerisert enhetsdesign med dobbeldørs tilgangskanaler og sidevedlikeholdspaneler for enkel intern utstyrsservice; den oppdelte ventilasjonsstrukturen sikrer optimal varmeavledning samtidig som den gir vanntett og støvtett beskyttelse, noe som gjør den egnet for sentraliserte opptrappings- og netttilkoblingsapplikasjoner i solcelleanlegg i megawattskala.

Markedsfordeler med prosjektet

1. Prefabrikkert integrert levering: Alt utstyr er forhåndsmontert og testet på fabrikken, noe som reduserer konstruksjons- og igangkjøringstiden for utenlandsk anlegg betydelig, forkorter den totale prosjektleveransesyklusen og reduserer totale arbeidskostnader for hovedentreprenøren.

2. Hele industrikjeden har omfattende forsyningsmuligheter, med transformatorer, koblingsskap, strømtransformatorer, beskyttelsesreléer og inverterskap, alle produsert internt under enhetlige tekniske standarder, noe som sikrer praktisk anskaffelse av reservedeler og utstyrsvedlikehold.

3. Tilpasset for tropiske klimaer, optimaliserer denne løsningen spesifikt termisk styring, fuktmotstand og korrosjonsbestandige strukturer skreddersydd for Latin-Amerikas varme og regnfulle forhold, og effektivt adresserer vanlige driftsutfordringer som utstyrsstans på grunn av høye temperaturer og rust i utendørs kraftverk.

4. Overensstemmende med lokale nettspesifikasjoner oppfyller dens overordnede parametere meksikanske elektriske standarder, noe som muliggjør direkte nettforbindelsesgodkjenning av lokale kraftselskaper, og gjør den egnet for replikering og distribusjon i solcelleenergilagringsprosjekter over hele Mexico, Mellom-Amerika og den karibiske regionen.

Prosjektsammendrag

Dette meksikanske integrerte solcelle- og energilagring prefabrikkerte transformatorstasjonsprosjektet bruker en modulær, omfattende kraftdistribusjonsløsning spesifikt optimalisert for regionens tropiske, varme og regnfulle klima, med spesialiserte forbedringer i fuktmotstand, varmespredning og korrosjonsbeskyttelse. Ved å bruke en konstruksjonstilnærming som kombinerer fabrikkprefabrikasjon med rask installasjon på stedet, oppnår den fullkjedeintegrasjon av solcelle-inversjon, strøminnsamling og -distribusjon, og spenningsforsterkning for nettilkobling. Løsningen demonstrerer høy standardisering og fungerer som et referansetilfelle for tropiske kraftstasjoner for fornybar energi i Latin-Amerika, egnet for markedsføring til oversjøiske solcelle- og energilagringsløsninger nøkkelferdige kunder.
