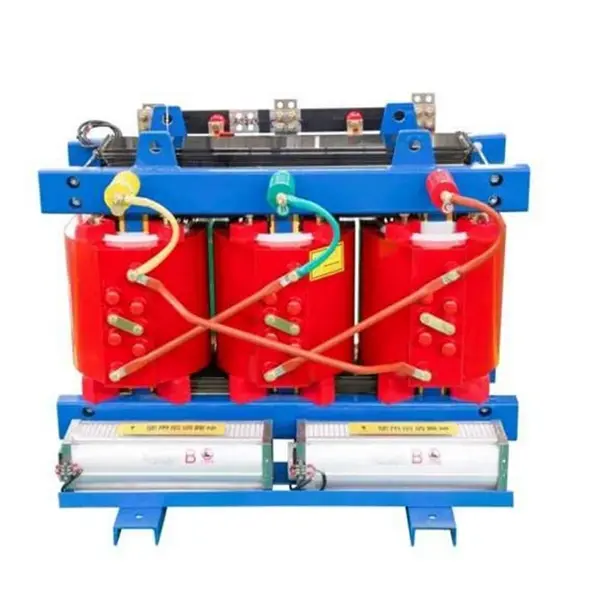

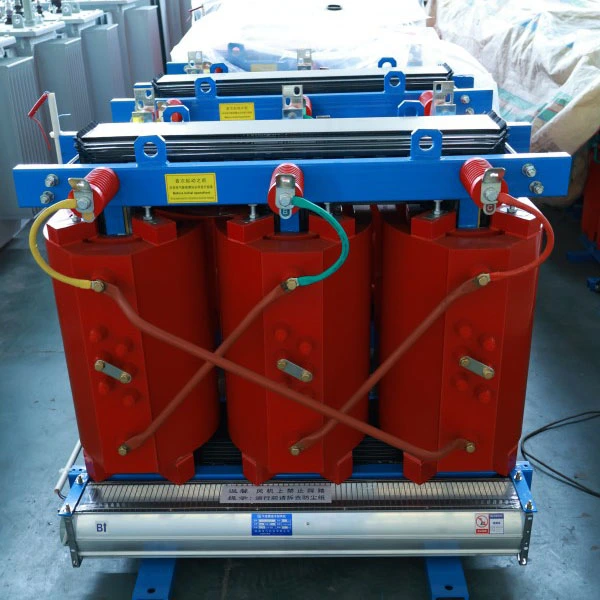

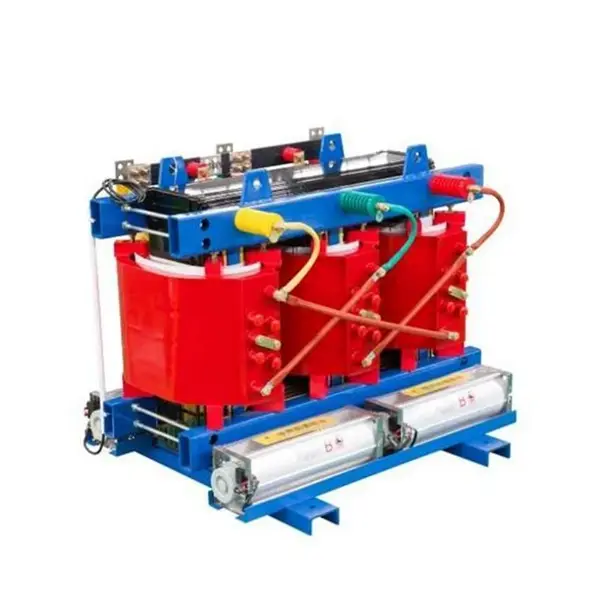

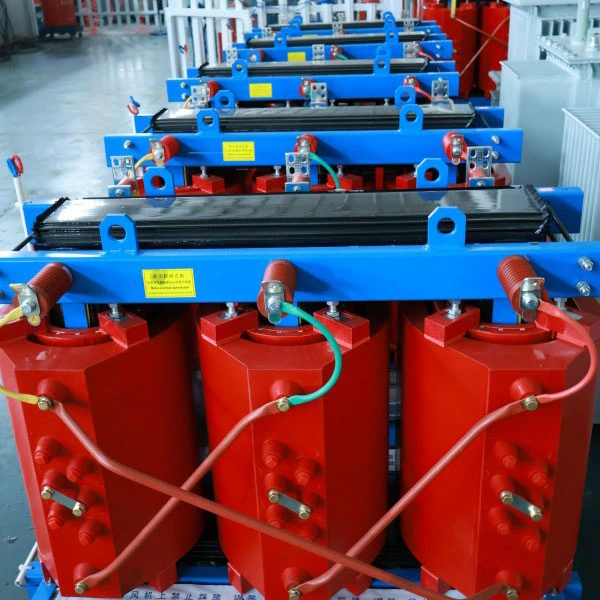

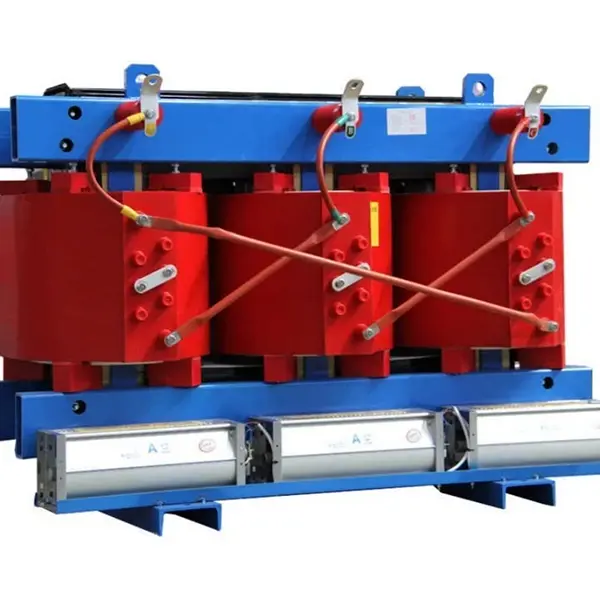

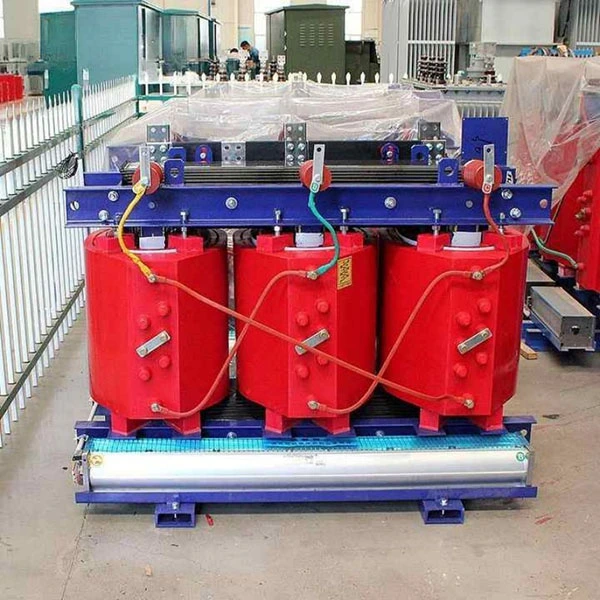

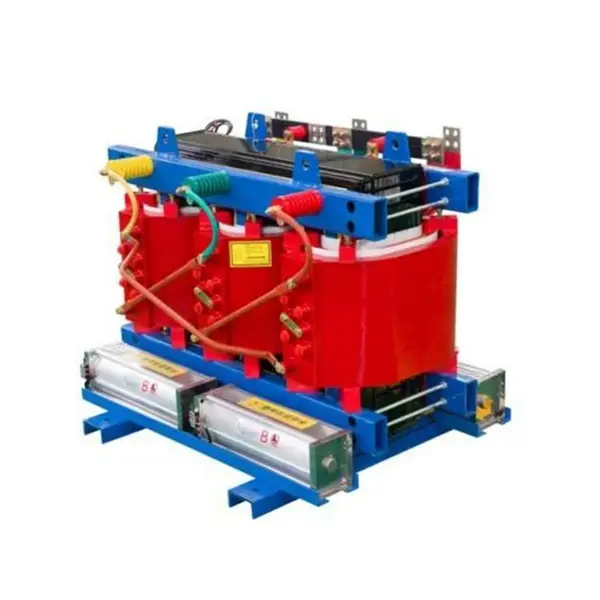

SCB13 800kva Epoxy Resin Cast Power Transformer

Hva er dette utstyret?

SCB13-800kVA epoksyharpiksstøpte krafttransformator er en trefase krafttransformator produsert ved hjelp av en vakuumepoksyharpiksstøpeprosess. Den tilhører den energieffektive familien av transformatorer av tørr type.

Modellkodeoversikt:

● S – Trefase

● C – Støpt harpiks (epoksy)

● B – Lavspent folievikling

● 13 – Ytelsesseriekode, som representerer energieffektivitetsnivå

Hva gjør det?

Kjernefunksjonen til dette utstyret er å trappe ned høyspenning (10kV eller 35kV) til lavspenning (400V/380V), og gir sikker og stabil strøm til ulike elektriske belastninger. I motsetning til tradisjonelle oljefylte transformatorer, bruker den ikke isolerende olje til kjøling. I stedet opererer den ved hjelp av solid epoksyisolasjon kombinert med naturlig luftkjøling.

Produktbeskrivelse

SCB13-800kVA epoksyharpiksstøpt krafttransformator er en høyeffektiv,trefase transformator av tørr typedesignet for moderne kraftdistribusjon. Den har epoksyharpiksvakuumstøping, lavspente folieviklinger og oppfyller GB 20052-2020 nivå 2 energieffektivitetsstandarder (nærmer seg nivå 1). Ideell for applikasjoner som krever energisparing, brannsikkerhet og pålitelighet.

Vurdert til 800kVA med et standard spenningsforhold på 10kV/0,4kV (tilpasses til 6kV, 20kV eller 35kV). Den oljefrie, solide epoksyisolasjonen eliminerer lekkasje-, brann- og eksplosjonsrisiko, noe som gjør den egnet for høyhus, undergrunnsbaner, sykehus, datasentre og kjemiske anlegg.

Viktig elektrisk ytelse: tap uten belastning ≤1090W, belastningstap (120°C) ≤6260W, kortslutningsimpedans 6% (justerbar 4%-10%), delvis utladning ≤5pC og støy ≤55dB ved 1 meter.

Utstyrt med et intelligent temperaturkontrollsystem (PT100-sensorer, automatisk viftestart/stopp, overopphetingsalarm og trip) og RS485-kommunikasjon for BA-systemintegrasjon. VPI-støpeprosessen sikrer fuktsikker, flammehemmende innkapsling. Core bruker høypermeabilitet silisiumstål med trinn-overlappende skjøter. Standard beskyttelse IP20 (IP23 valgfritt).

Med en levetid på 30 år og minimalt vedlikehold er SCB13-800kVA et pålitelig, økonomisk valg for nye eller oppgraderte distribusjonssystemer.

Produktapplikasjon

Typiske bruksområder:

Høyhus, kommersielle komplekser, sykehus, datasentre, T-banestasjoner, flyplasser, kjemiske anlegg, stasjoner for fornybar energi og alle steder der brannsikkerhet er et kritisk krav.

Produktfunksjon

Høy effektivitet og energisparing – Lavere driftskostnader

Tap uten last redusert med 20%-37% sammenlignet med SCB11-serien; belastningstap redusert med 15 %-30 %

Typisk 800kVA tomgangstap ≤ 1090W, lasttap (ved 120°C) ≤ 6260W

Oppfyller GB 20052-2020 nivå 2 energieffektivitetsstandarder; noen parametere når nivå 1

Økonomisk nytteberegning:

Basert på 8000 driftstimer per år til $0,11/kWh, sammenlignet med en standard SCB11-transformator, er årlige strømbesparelser omtrent $2000-$2700. Prisforskjellen gjenvinnes på ca 3 år.

Sikkerhet og pålitelighet – Brannsikker og eksplosjonssikker med null risiko

Kjernefordeler:

Selvslukkende: Epoksyharpiks antennelsespunkt > 300°C; flammen sprer seg ikke, og slukker av seg selv når varmekilden fjernes

Oljefri design: Eliminerer oljelekkasje, brann og eksplosjonsrisiko fullstendig; ikke behov for en oljebeholder

Høy kortslutningsmotstandsevne: Den høyfaste glassfiberforsterkede strukturen dannet av vakuumstøping øker kortslutningsmotstandsevnen med mer enn 30 %

Ekstremt lav delvis utladning: Delvis utladning kan kontrolleres under 5pC, noe som reduserer aldring av isolasjon betydelig

Ta opp reelle kunders bekymringer:

Q: Når du installerer en transformator i kjelleren i et høyhus, hva fokuserer branntilsynet mest på?

A: Brannmyndighetene fokuserer først og fremst på "brannspredningsrisiko" og "giftig røykutslipp." Vår SCB13 bruker epoksyharpiksstøping, som i seg selv er flammehemmende og ikke produserer halogenerte giftige gasser ved brenning (kompatibel med GB/T 1094.11-2022). Dette er en stor fordel som oljefylte transformatorer ikke kan matche. Mange kommersielle komplekser og sykehusprosjekter i første- og andrelagsbyer har bestått strenge brannsikkerhetsvurderinger nettopp på grunn av denne funksjonen.

Spørsmål: Transformatorer av tørr type er følsomme for fuktighet. Kan de jobbe i regntiden i sørlige strøk?

Sv: Konvensjonelle transformatorer av tørr type er faktisk følsomme for fuktighet, men vår SCB13 bruker en vakuumstøpeprosess der epoksyharpiks fullstendig innkapsler viklingene og danner et forseglet isolasjonslag. Kjernen og klemmeutstyret gjennomgår spesiell anti-korrosjonsbehandling, som tillater normal drift i miljøer med 100 % relativ fuktighet. Ingen tørkebehandling er nødvendig før oppstart etter avstengning.

Smart overvåking – Temperatur på et øyeblikk

Standard intelligent temperaturkontrollsystem:

Forhåndsinnebygde PT100 platina motstandssensorer i hver fasevikling for sanntids temperaturovervåking

Kontrolleren viser syklisk trefase-viklingstemperaturer – lett å lese

Starter/stopper automatisk bunnmonterte kjølevifter (starter ved >100°C, stopper ved <80°C)

Gir overtemperaturalarm (justerbart settpunkt) og overtemperaturutløsningsbeskyttelse

Drift med lavt støynivå – stillegående og ikke-forstyrrende

Målte data:

For 800kVA og under, støynivå ≤ 55dB målt 1 meter fra utstyret

45° fullt trappet lap core joint teknologi + vibrasjonsdempende puter kan redusere støy ytterligere med 5-8dB

Sterk overbelastningskapasitet – Pålitelig når det betyr mest

Parametre for overbelastningsevne:

Naturlig kjøling (AN) – kan operere med 100 % belastning kontinuerlig

Forsert luftkjøling (AF) – kapasiteten kan økes med 40-50 %

Tåler 150 % nominell belastning i 2 timer

Søknadsscenarier:

Etterspørselsperioder for sommeren, beskyttelse mot kritiske hendelser, midlertidig belastningsdeling når en transformator svikter – i disse "kritiske øyeblikkene" sikrer SCB13s overbelastningskapasitet strømforsyningskontinuitet.

Vedlikeholdsfri – Uanstrengt og bekymringsfri

Vedlikeholdsfordeler:

Oljefri – ikke behov for periodisk oljefiltrering eller oljekromatografitesting

Glatt viklingsoverflate - støv samler seg ikke lett

Ingen bevegelige deler – ekstremt lav feilrate

Daglig vedlikehold krever kun kontroll av temperaturvisning og rengjøring av kjøleluftkanaler

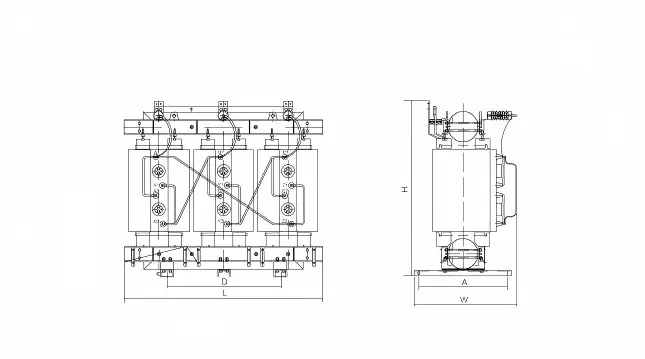

Produktparameter (spesifikasjon)

Forpliktelse til ettersalgsservice

Garantiperiode: 12 måneder fra forsendelsesdato (kan utvides til 36 eller 60 måneder med en betalt servicekontrakt)

Teknisk støtte: Livstid gratis teknisk konsultasjon; lastberegning og løsningsoptimalisering under valgfasen

Feltservice: Installasjonsveiledning, igangkjøringsassistanse, feilhåndtering (gratis under garanti, kostnadsbasert etter garanti)

Reservedeler: Temperaturregulatorer, vifter, sensorer og andre vanlige deler som er på lager; levering neste dag med bud
