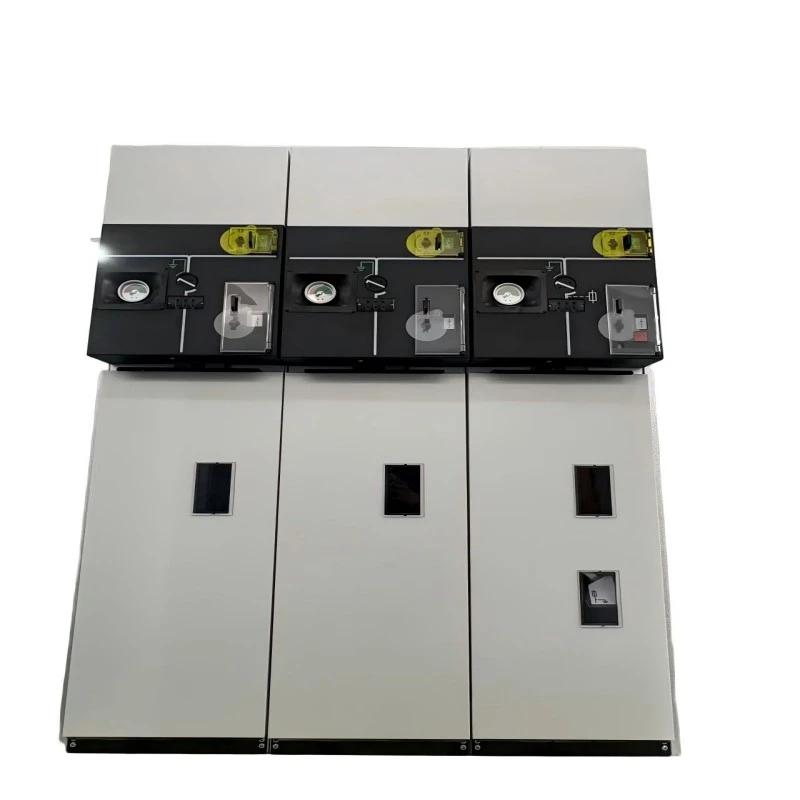

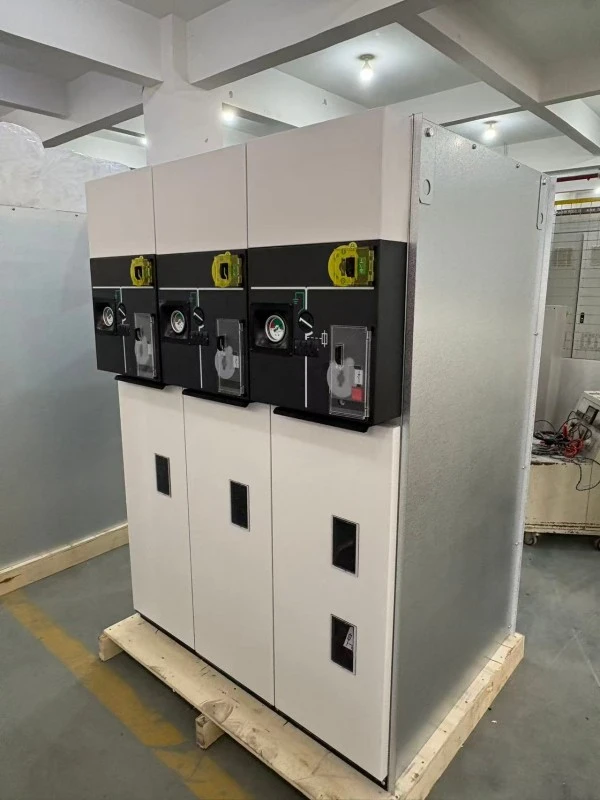

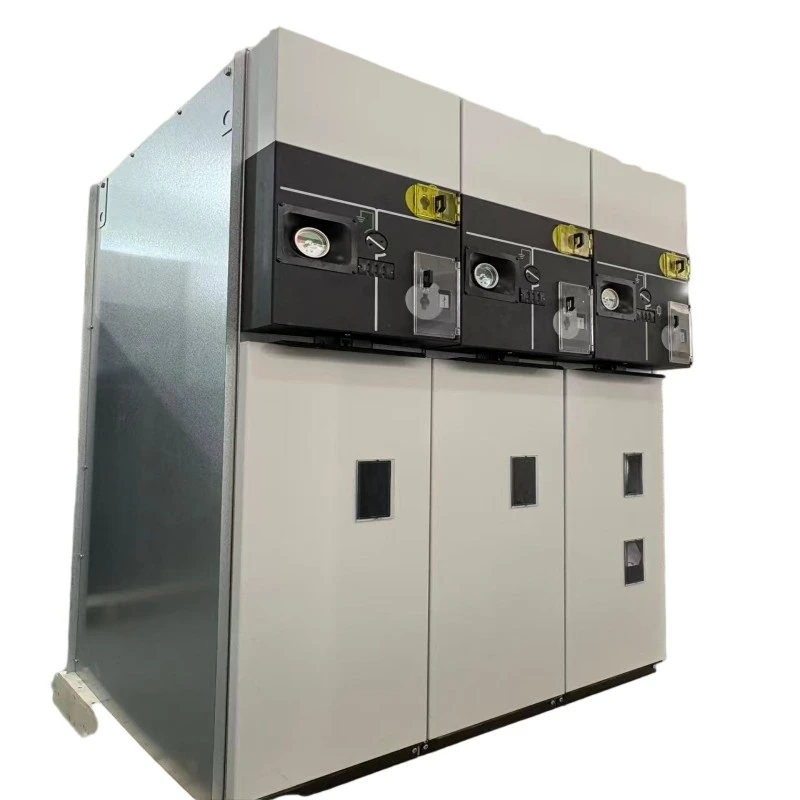

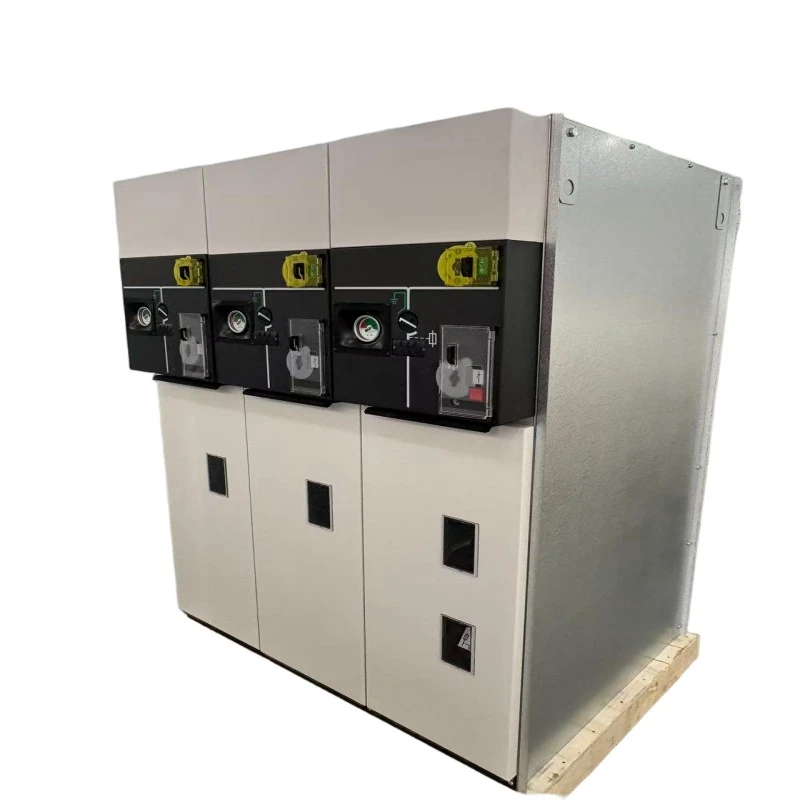

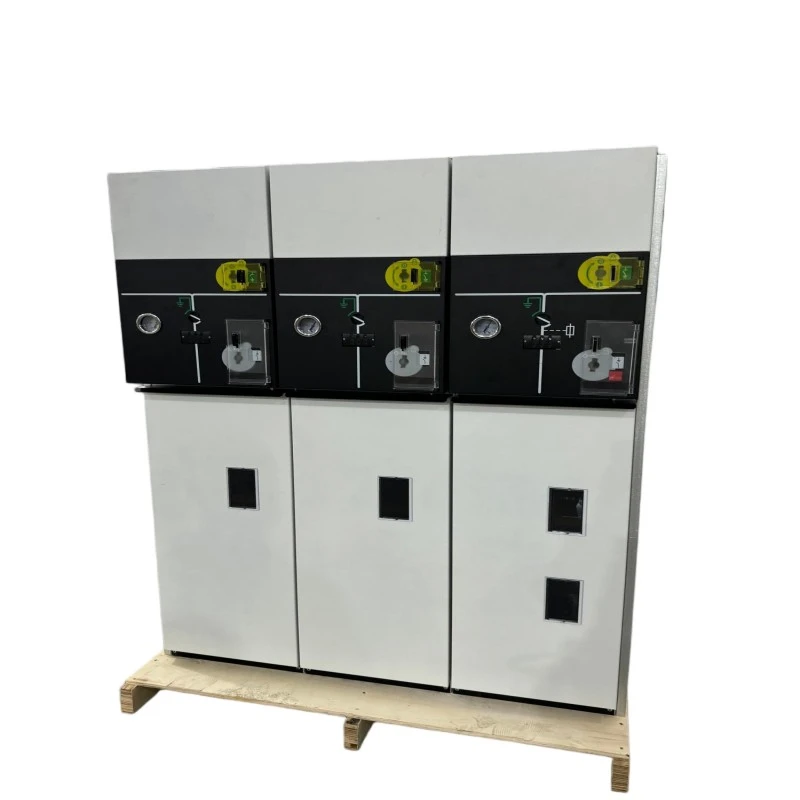

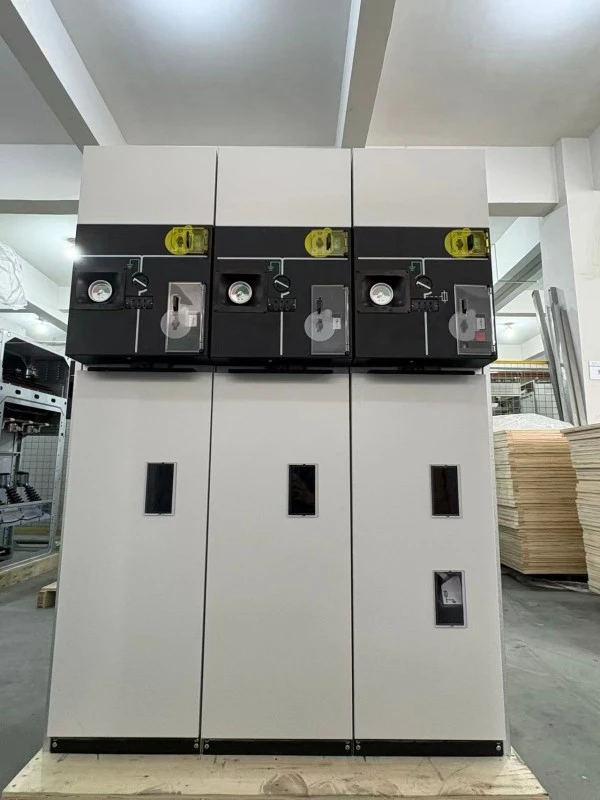

HXGN luftisolert forseglet ring hovedenhet

"H" - boks-type kabinett,

"X" - ringenettverk,

"G" - luftisolert,

"N" - innendørs

HXGN luftisolert forseglet ringhovedenhet metallkapslet bryterutstyr designet for 6kV–24kV ringhoved- og radiale distribusjonssystemer. I motsetning tilSF6-isolertRMUer, denne enheten bruker luft som hoveddielektrisk medium, med alle strømførende deler innelukket i et forseglet, støvbeskyttet metallskap.

Hva gjør det?

1. Kobler til og isolerer strømsløyfer i sekundærdistribusjon

2. Beskytter distribusjonstransformatorer via lastbrytere og sikringskombinasjoner

3. Gir synlige isolasjonshull for sikkert vedlikehold

4. Fungerer som et økonomisk alternativ til gassisolert bryterutstyr

HXGN luftisolert forseglet ring hovedenhet er mye brukt i applikasjoner derSF6 gasser begrenset, der hyppig synlig frakobling er nødvendig, eller der budsjettbegrensninger favoriserer en velprøvd, enkel teknologi uten at det går på bekostning av sikkerheten.

Produktbeskrivelse

Vår HXGN luftisolerte forseglede ring hovedenhet er en neste generasjons luftisolerte ring hovedenhet designet for innendørs installasjon i transformatorstasjoner, industrianlegg, kommersielle bygninger og landlige kraftdistribusjonsnettverk. Nominell spenning varierer fra 6kV til 24kV, med en merkestrøm på 630A for hovedskinner og 125A for sikringsbeskyttede transformatorkretser.

Kjerne tekniske funksjoner:

1. Luftisolasjon med optimert faseavstand og isolerte barrierer

2. Forseglet kabinettdesign (IP3X eller IP4X) som forhindrer inntrenging av støv og gnagere

3. Trestillings lastbryter (lukket / åpen / jordet) med synlig brudd

4. Integrert strømbegrensende sikring for transformatorer (opptil 125A)

5. Valgfri vakuumbrytermodul for materbeskyttelse

6. Mekaniske sperrer som forhindrer feiloperasjoner

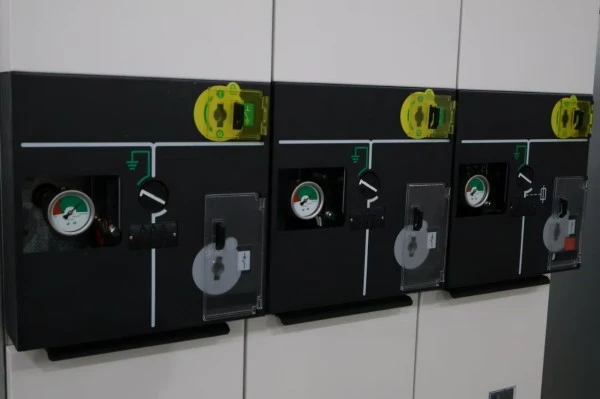

7. Frontpanel-mimikbuss med tydelig posisjonsindikasjon

Den HXGN luftisolerte forseglede ring-hovedenheten tilbyr en gjennomsiktig design som er lett å inspisere --- operatører kan visuelt bekrefte den åpne posisjonen til lastbryteren, en funksjon som er høyt verdsatt under vedlikehold og prosedyrer for låsing/uttak. Ingen spesiell gasshåndteringsutstyr er nødvendig for installasjon eller dekommisjonering.

Produktparameter (spesifikasjon)

Produktfunksjon og applikasjon

Nøkkelfunksjoner

● SF6-fri og miljøvennlig ---Bruker kun luft som isolasjonsmedium, ingen klimagassutslipp.

● Synlig brudd --- Bryter for belastningsbrudd gir et godt synlig isolasjonsgap, noe som forenkler sikkerhetsprosedyrer.

● Forseglet mot støv og gnagere --- Kapslingen oppfyller IP3X eller IP4X, og forhindrer vanlige årsaker til feil i luftisolert bryterutstyr.

● Kompakt fotavtrykk ---Enhetsbredde vanligvis 500---600 mm, egnet for innendørs transformatorstasjoner med begrenset plass.

● Kostnadseffektiv --- Lavere initialinvestering sammenlignet med SF6 eller solid isolerte RMUer.

● Enkelt vedlikehold --- Ingen gasstrykkovervåking eller etterfylling er nødvendig; kun visuell inspeksjon og kontaktrengjøring.

● Forriglingssikkerhet ---Mekaniske forriglinger forhindrer lukking av jordbryteren mens lastbryteren er lukket.

Applikasjonsscenarier

● Strømnett på landsbygda og tettsteder

● Industrianlegg --- Fabrikker, gruveanlegg, sementanlegg (med støvbeskyttelse)

● Kommersielle bygninger --- Kjøpesentre, kontorkomplekser, hoteller

● Små til mellomstore understasjoner ---6kV-24kV distribusjonsnoder

● Fornybar energi --- Liten vannkraft, biomasse og distribuert solenergi (innendørs installasjon)

● Ettermonteringsprosjekter --- Erstatning av utdatert luftisolert bryterutstyr med moderne forseglede enheter

Spørsmål og svar

Spørsmål 1: Hvordan fungerer den HXGN luftisolerte hovedenheten med forseglet ring i støvete miljøer som sementplanter eller kornsiloer?

A: Utmerket. Den HXGN luftisolerte forseglede ringhovedenheten har et fullt forseglet kapsling klassifisert IP3X som standard (IP4X valgfritt), noe som betyr at ingen støvpartikler større enn 2,5 mm eller 1 mm kan komme inn. Dette forhindrer sporing og overslag som vanligvis sees i luftisolerte brytere av åpen type. Vi anbefaler IP4X-versjonen for områder med mye støv, sammen med periodisk utvendig skaprengjøring.

Q2: Er luftisolasjon pålitelig i kystområder med høy luftfuktighet?

A: Ja, med riktig design. Vår HXGN luftisolerte forseglede ring hovedenhet bruker hydrofobe isolerte barrierer og krypeavstand utvidet til 240 mm (for 12 kV) og 360 mm (for 24 kV). I tillegg forhindrer det forseglede kabinettet fuktig luftsirkulasjon, og valgfrie anti-kondensvarmere kan installeres i kabelrommet. Vi har med suksess distribuert hundrevis av enheter i sørlige kystprovinser med 90 %+ årlig luftfuktighet.

Q3: Hvordan er dette produktet sammenlignet med en SF6-isolert RMU?

A: SF6 RMU er mer kompakte og fullstendig forseglede, men krever gasshåndtering og har høyere forhåndskostnader. Den HXGN luftisolerte forseglede ringhovedenheten er større, men tilbyr:

● Lavere innkjøpspris (tilbyr vanligvis en lavere startinvestering enn sammenlignbare SF6-isolerte løsninger, avhengig av konfigurasjon og prosjektkrav.)

● Ingen bekymringer om gasslekkasje

● Synlig frakobling for sikrere vedlikehold

● Enklere avvikling og avhending

For kunder som prioriterer lave livssykluskostnader og miljøpåvirkning uten ekstreme plassbegrensninger, er HXGN et ideelt valg.

Q4: Hvilke sikringer er kompatible med din HXGN RMU?

A: Sikringsrommet vårt aksepterer standard DIN 43625 eller BS 2692 høyspenningsstrømbegrensende sikringer. Vi kan levere sikringer tilpasset dine transformatorbeskyttelseskrav (vanligvis 6,3A til 125A). Drift med sikringsstifter er mekanisk koblet til tre-posisjonsbryteren for enfaset feilbeskyttelse.

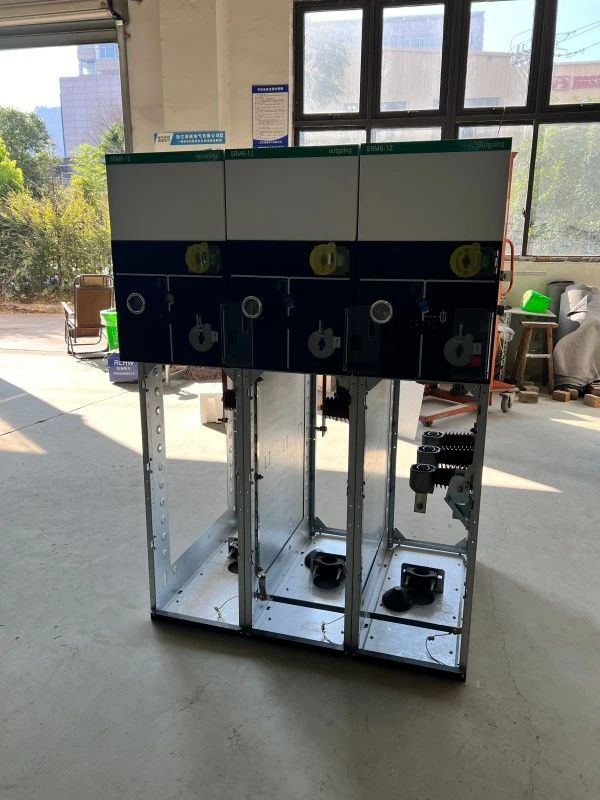

Produksjonsdetaljer

Innkapsling og forsegling

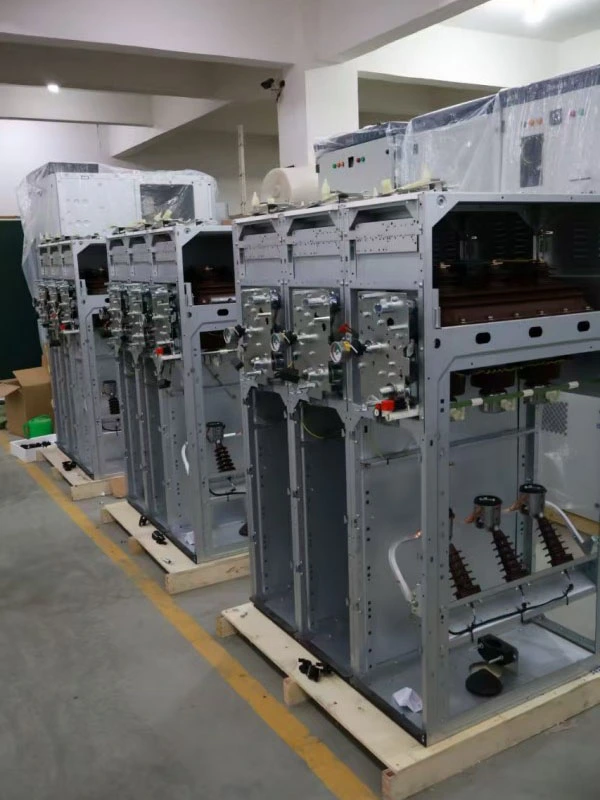

Den HXGN luftisolerte forseglede ring-hovedenheten har et 2,0 mm tykt kaldvalset stål eller valgfritt kapsling i rustfritt stål, ferdig med elektrostatisk pulverbelegg (minimum 80 μm tykkelse, RAL 7035 lys grå). Belegget består 500-timers saltspraytesting. Forsegling oppnås gjennom polyuretanskumpakninger på alle dører og paneler, noe som sikrer IP3X-beskyttelse. Kabelrom er separat forseglet fra hovedbryterrommet for å forhindre bueutbredelse.

Load-Break Switch Design

Tre-posisjons lastbryter er en roterende bladtype med selvrensende sølvbelagte kontakter. Bueslukkekammeret bruker et magnetisk utblåsingsprinsipp kombinert med isolerte lysbuesnner, noe som muliggjør avbrudd av opptil 630A laststrøm og lage/bryte kabelladestrømmer (opptil 10A). Bryteren har to synlige bryteposisjoner (åpen og jordet) og en lukket posisjon - alle tydelig indikert på det fremre mimikkpanelet.

Sikringskombinasjonsenhet

For beskyttelse av transformatorer, integrerer vår HXGN luftisolerte forseglede ringhovedenhet et sikringsrom med en utløsermekanisme. Når en fasesikring aktiveres, utløser sperrebryteren mekanisk lastbryteren for å åpne alle tre fasene, og forhindrer enfasedrift. Sikringsrommet er forriglet med jordingsbryteren — kammeret kan kun åpnes når lastbryteren er åpen og jordbryteren er lukket.

Isolasjonssystem

Alle samleskinner og koblinger er isolert med krympeslange (krypeforsterket type) eller epoksypulverlakk. Fasebarrierer er laget av DMC (deigstøpemasse) eller SMC (arkstøpemasse) med lysbuemotstand klassifisert som klasse 1 i henhold til IEC 60243. Minste luftklaring er:

● 12kV: 125mm mellom fasene, 100mm til jord

● 24kV: 220mm mellom fasene, 180mm til jord

Kvalitets- og testsikring

Hver HXGN luftisolert forseglet ringhovedenhet gjennomgår rutinetester før levering:

● Måling av hovedkretsmotstand (mikro-ohmmeter)

● Strøm-frekvens tåler spenning (42kV/1min for 12kV, 65kV/1min for 24kV)

● Motstandstest for indusert spenning

● Mekanisk driftstest (200 sykluser for hver bryter)

● Hjelpekretsisolasjonstest (2kV/1min)

● Verifisering av kapslingsbeskyttelse (IP3X- eller IP4X-probetest)

● Måling av delvis utladning (<20pC ved 1,5× nominell spenning)

Forpliktelse til ettersalgsservice

Garantiperiode: 12 måneder fra forsendelsesdato (kan utvides til 24 eller 36 måneder med betalt servicekontrakt)

Teknisk støtte: Livstid gratis teknisk konsultasjon; svar innen 1 time etter varsel
